ZenFone Max M1

修理ブログ
目次

Zenfone Max M1 の電源が入らない・起動しない状態を基板修理でデータ復旧

ASUSのZenfone Max M1（ZB555KL）をお使いのお客様より、「電源が入らなくなった」とのご相談をいただきました。

端末を拝見すると画面が激しく割れていますが、これは以前からの状態で今回の症状とは関係がありません。
お客様のご希望はあくまで「内部データの取り出し」です。
そのため、今回は画面の交換は行わず、コストを抑えてデータ復旧に必要な作業のみに焦点を当てて修理を進めます。

【今回のポイント】
・故障箇所：CPUのはんだボール割れ
・修理内容：CPUのリボールと再実装
・修理時間：1〜14日ほど（混雑状況によって前後します）
・修理料金：要お問い合わせ→基板修理の詳細はこちら

Zenfone Max M1 の電源が入らない状態からデータ復旧【基板修理】-10

分解して原因の特定を行います

まずは、USB充電テスターを使用して通電確認を行います。
電圧は5V、電流は0.5A前後は出ていますがそこから変動が見られません。
通常、バッテリーが空の状態から充電が始まると数値は変動しながら上昇しますが、全く変動しないということはメイン基板側の故障も考えられる状態です。

原因を切り分けるため分解を行い、新しいバッテリーや充電口パーツを仮付けして検査を行いましたが、症状に改善は見られませんでした。
これにより、周辺パーツの故障ではなく、メイン基板（マザーボード）自体に異常があると判断しました。

Zenfone Max M1 の電源が入らない状態からデータ復旧【基板修理】-9

原因が判明したため、メイン基板を取り出し引き続き検査します。

テスターを用いて主要な回路の抵抗値を計測しても、明確な異常は確認されませんでした。
異常がないにも関わらず、起動できないという症状は、多くの場合でCPUと基板の間のはんだクラックによる接触不良が考えられます。そのため、CPUのリボールと再実装による症状改善を目指して作業を行っていきます。

Zenfone Max M1 の電源が入らない状態からデータ復旧【基板修理】-8

CPUを基板から取り外し、清掃します

CPUの周りは金属のシールドで覆われていて、そのままではアクセスができません。そのため、熱を与えて剥がしとり、作業できる空間を確保します。

Zenfone Max M1 の電源が入らない状態からデータ復旧【基板修理】-7

シールドが外れたら、適切な温度管理のもとCPUチップを基板から取り外します。
熱量の加減を間違えると簡単に破損し、取り返しがつかなくなるため慎重に作業します。

取り外しが完了したら、古いはんだや樹脂が残っているのできれいに除去し、新しいはんだが乗りやすいように接点をクリーニングします。この工程でも熱を扱うため、回路を傷つけないように丁寧に作業します。

Zenfone Max M1 の電源が入らない状態からデータ復旧【基板修理】-6

無事にクリーニングが完了しました。ではリボールを行っていきます。

Zenfone Max M1 の電源が入らない状態からデータ復旧【基板修理】-5

CPUのリボールと再実装をします

クリーニングが完了したCPUに専用のステンシルを当てて、はんだペーストを塗布、熱を与えはんだボールを再形成します（リボール）。粒が揃っていないと修理後の不良につながるため、見た目以上に繊細な作業です。

リボールしたCPUを再び基板の元の位置に戻し、ヒートガンで加熱して実装します。
これにより、経年劣化で割れていたはんだの接続が修復され、CPUと基板が正常に繋がった状態となりました。

データそのままで無事に修理完了です！

今回はデータ復旧が目的のため、割れた画面パネルは交換せず、元のパネルのまま基板を組み戻します。
電源を入れると、無事にホーム画面が表示され、起動することが確認できました！
アプリも表示されたため、画像やLINEなどのデータも問題はなさそうです！
これにて基板の復旧作業は完了です。

今回のように「電源が入らない」「他店で修理不可と言われた」という場合でも、基板修理（CPUリボールと再実装）を行うことで、データを諦めずに済むケースは多々あります。同様の症状でお困りの際はぜひお気軽にご相談ください。

作業の詳細 ＆ 修理費用

メーカーASUS
シリーズZenfone
機種名

Zenfone Max M1(ZB555KL)

故障内容電源が入らなくなった（起動しなくなった）
作業内容CPUのリボールと再実装
基板修理の詳細はこちら
作業時間

1日〜14日ほど
※予約状況・部品在庫によって前後します。

修理店舗

［東京］代々木駅前店　

お問合せ

お問い合わせフォームはこちら
【東京】代々木駅前店
店舗情報

今回もご依頼頂き誠にありがとうございました！スマートまっくすではAndroid修理をいち早くスタートし、古い機種から最新の機種まで幅広く修理対応を行っております。データそのまま迅速修理は是非当店にお任せ下さい！

修理ブログ
Facebook
Twitter
Pinterest

関連する修理実績

【データそのまま】ROG Phone 6のロゴループ・起動不良を基板修理で復旧！-8

【データそのまま】ROG Phone 6のロゴループ・起動不良を基板修理で復旧！

Xperia XZ2 Premium の電源が入らなくなった【基板復旧修理】-4

Xperia XZ2 Premium の電源が全く入らなくなった【基板復旧修理】

【Pixel 6 Pro基板修理】強制終了・ロゴフリーズ・再起動ループをデータそのまま復旧！-4

【Pixel 6 Pro 基板修理】強制終了・ロゴフリーズ・再起動ループをデータそのまま復旧！

【ROG Phone 8 Pro】再起動ループで他社依頼も修理不可・作業後電源が入らなくなった端末を基板修理で復旧！-5

【ROG Phone 8 Pro】ロゴで落ちる、再起動ループを基板修理でデータ復旧！

Xperia 5 Ⅴ 電源が入らない原因は本体の曲がり⁉【基板復旧修理】-4

Xperia 5 Ⅴ 電源が入らないのは本体の曲がりが原因!?【基板復旧修理】

AQUOS R9 ロゴ表示を繰り返して電源が入らない症状の修理【基板復旧】-7

AQUOS R9のロゴループ・砂嵐・電源が入らないを基板修理で解決

Xperia XZ2 突然電源が入らなくなってしまった【基板復旧修理】-3

電源の入らなくなったXperia XZ2 を基板修理でデータ復旧

急に電源が入らなくなってしまった Huawei Mate 9の修理【基板復旧】-4

Huawei Mate 9 急に電源が入らなくなった状態からのデータ復旧【基板修理】

BlackShark2 使用中に電源が落ちて起動しなくなった【基板復旧修理】-3

BlackShark2 ゲーム中に電源が落ちて起動しなくなった【基板復旧修理】

全ての修理実績はこちら

投稿 Zenfone Max M1 電源が入らない状態からデータ復旧【基板修理】 は 東京・大阪・滋賀のスマートフォン修理 スマートまっくす | 全国対応 に最初に表示されました。

]]> 【即日】ZenFone Max M1 ZB555KL 画面割れ修理-東京-修理解説！ https://www.smart-max.jp/zenfone-max-m1-ZB555KL-repair-tokyo Sun, 27 Oct 2019 06:28:33 +0000 https://www.smart-max.jp/?p=22431 ZenFone Maxシリーズはスマートまっくすにお任せ下さ...

投稿 【即日】ZenFone Max M1 ZB555KL 画面割れ修理-東京-修理解説！ は 東京・大阪・滋賀のスマートフォン修理 スマートまっくす | 全国対応 に最初に表示されました。

]]>

ZenFone Maxシリーズはスマートまっくすにお任せ下さい

ZenFone Max M1 ZB555KL 画面割れ交換修理
ZenFone Max M1 ZB555KL 画面割れ交換修理
ZenFone Max M1 ZB555KL 破損部拡大
ZenFone Max M1 ZB555KL 破損部拡大

いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。
スマートまっくす代々木駅前店の久保田です。

さて、この度のご依頼はZenFone Max M1 ZB555KLの落下による画面破損のご依頼です。
不意にコンクリートに落としてしまい、表面ガラスが割れてしまったとのことで当店にご来店頂きました。
実売価格が2万円ほどの端末ではありますが、仮に買い替えるとしてもデータの移行がAndroidの場合は、かなり面倒だったりします。

即日で修理出来てスマートまっくすならデータもそのままで作業致しますので、面倒な移行手続きは必要ございません。
早速修理に取り掛かっていきましょう。

ZenFone Max M1 ZB555KL 分解中

リアケースを分解したあとは、基板を抑えるプラケットとスピーカーユニットを分解しておきます。
ハイエンドモデルのZenFone 5ZやROG phoneと比べると、いささかチープ感が否めません。
やはり端末の価格は内部の作りにも影響しているのが見てとれますね。

ZenFone 5Z ZS620KL　修理ブログ
ROG Phone ZS600KL　修理ブログ

ZenFone Max M1 ZB555KL バッテリー取り外し
ZenFone Max M1 ZB555KL バッテリー取り外し

続いてバッテリーを取り外します。
バッテリーの真下に液晶のフレキが通っているので、取り外すことでディスプレイが分解可能となります。

ZenFone Max M1 ZB555KL 破損ディスプレイ取り外し
ZenFone Max M1 ZB555KL 破損ディスプレイ取り外し

極細フレームにディスプレイを載せます

ZenFone Max M1 ZB555KL フレーム幅
ZenFone Max M1 ZB555KL フレーム幅

ここ最近発売されているスマートフォンは画面占有率が大きい傾向にあります。
本体のサイズは以前のままで画面サイズが大きくなれば、見やすくなっていいですものね。
そのため、一昔前のスマホではディスプレイは両面テープでもしっかり貼り付いていたのですが、フレーム幅が細くなったことで、両面テープでは貼付が出来なくなりました。
そのため、専用の接着剤を塗布してディスプレイを貼付していきます。

ZenFone Max M1 ZB555KL 修理完了！
ZenFone Max M1 ZB555KL 修理完了！

ディスプレイの貼付が終れば、分解とは逆の手順で組み上げて修理完了となります。
ASUS製品は頻繁に新製品を出すので、ディスプレイ在庫を取り揃えるのも一苦労です。。。
ZenFone Max M1からM2まで在庫をそろえておりますので、即日修理ご希望の方はスマートまっくすまでお気軽にお問合せくださいませ。

修理担当　久保田

修理料金はこちら

ZenFone Max M1 ZB555KL

ガラス割れ、表示不良、タッチ操作不良等
¥ 16,800（税込） 2019年10月現在
  • 作業代9,800円+部品代7,000円
  • データそのままでOK
  • 修理後の保証もバッチリ
  • 作業時間　約60分
詳細はこちら
即日修理可能
Xperia,Galaxy,Zenfoneなどの画面交換費用はこちら
全国往復送料無料の無料宅配キットのお申込みはこちら
修理に関するよくある質問はこちら

ご依頼はこちらから

東日本郵便修理受付店

スマートまっくす代々木駅前店

JR代々木駅西口改札から徒歩15秒！
新宿駅からでも徒歩10分の好アクセスです。

 所在地 東京都渋谷区代々木１丁目32-12 HOUWAビル５階
 営業時間 10：00～20：00（年中無休）
 TEL 0120-881-990
詳しい店舗情報を見る

投稿 【即日】ZenFone Max M1 ZB555KL 画面割れ修理-東京-修理解説！ は 東京・大阪・滋賀のスマートフォン修理 スマートまっくす | 全国対応 に最初に表示されました。

]]> 【即日】ZenFone Max M1 ZB555KL 画面割れ修理 -東京- 修理解説！ https://www.smart-max.jp/%e3%80%90%e5%8d%b3%e6%97%a5%e3%80%91zenfone-max-m1-zb555kl-%e7%94%bb%e9%9d%a2%e5%89%b2%e3%82%8c%e4%bf%ae%e7%90%86-%e6%9d%b1%e4%ba%ac-%e4%bf%ae%e7%90%86%e8%a7%a3%e8%aa%ac%ef%bc%81/ Wed, 11 Sep 2019 09:29:41 +0000 https://www.smart-max.jp/?p=20839 ガラス交換はすぐ終わります ZenFone Max M1 Z...

投稿 【即日】ZenFone Max M1 ZB555KL 画面割れ修理 -東京- 修理解説！ は 東京・大阪・滋賀のスマートフォン修理 スマートまっくす | 全国対応 に最初に表示されました。

]]>

ガラス交換はすぐ終わります

ZenFone Max M1 ZB555KL 画面割れ交換修理
ZenFone Max M1 ZB555KL 破損部拡大
ZenFone Max M1 ZB555KL 破損部拡大

いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。
スマートまっくす代々木駅前店 修理担当の久保田です。

さて、この度のご依頼はZenFone Max M1 ZB555KLの落下によるガラス割れです。落下した場所がコンクリートであったため、衝撃によってディスプレイにヒビが入ってしまった状態です。

本体価格がそんなに高くはないので、買い替えも検討していらっしゃったのですが、データを一から入れなおすのは面倒であるとのことから今回は当店に修理ご依頼を頂けました。

早速割れたディスプレイを交換し、新品同様の輝きを取り戻していきましょう！

ZenFone Max M1 ZB555KL プラケット・スピーカーユニット分解
ZenFone Max M1 ZB555KL プラケット・スピーカーユニット分解
ZenFone Max M1 ZB555KL バッテリー取り外し
ZenFone Max M1 ZB555KL バッテリー取り外し

ディスプレイを取り外すため、分解に邪魔なパーツ群を取り外していきます。
バッテリーは強力な粘着テープで貼り付いているため、バッテリーに傷をつけないよう丁寧に剥がします。
【重要】バッテリーを外すときは金属のヘラを使うのは絶対NGです。発火する危険があります。

ZenFone Max M1 ZB555KL ディスプレイ取り外し
ZenFone Max M1 ZB555KL ディスプレイ取り外し

割れたディスプレイを剥がしていきます。
フレームはプラスチック製なので、無理矢理外そうとすると、ボロボロになってしまいますので、こちらも丁寧に外していきます。

瞬間接着剤は使わないでください

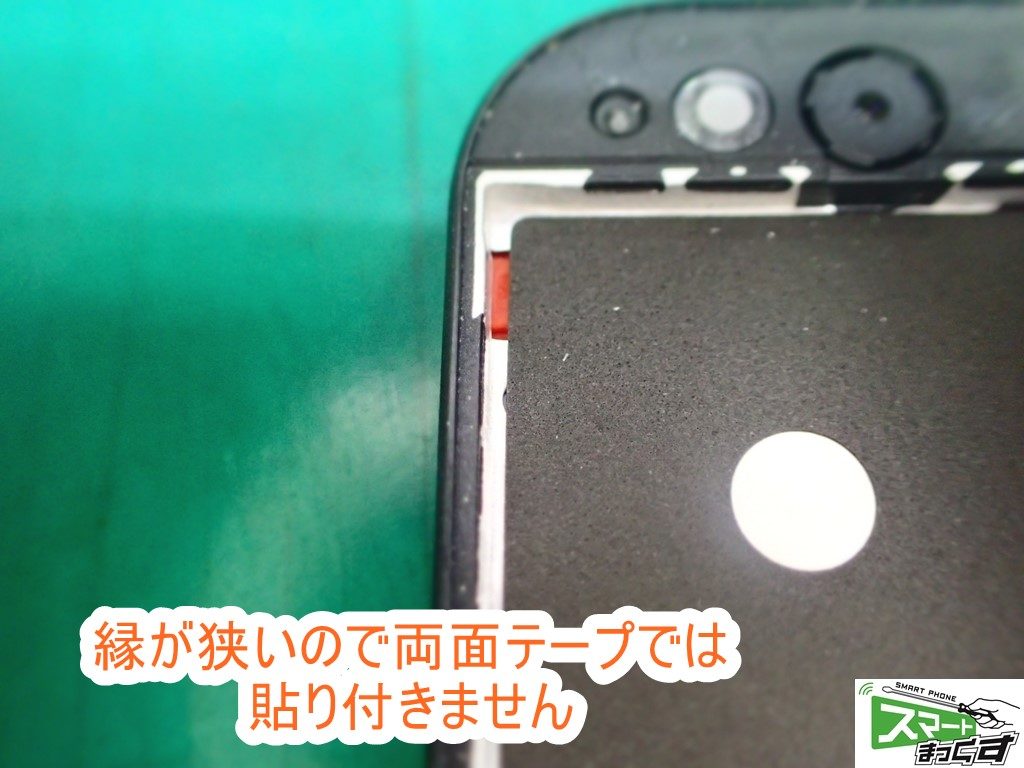

ZenFone Max M1 ZB555KL フレーム幅拡大
ZenFone Max M1 ZB555KL フレーム幅拡大

非常に狭いフレームのため、両面テープでは貼付出来ません。
専用の接着剤を用いて、ディスプレイを貼り付けしていきます。
※アロンアルファは部品の寿命を縮めますので、使用はやめましょう。

ZenFone Max M1 ZB555KL 修理完了
ZenFone Max M1 ZB555KL 修理完了

ディスプレイをしっかり貼り付け終わって、乾燥させます。
あとは分解とは逆の手順で、部品を戻していき、動作テストを行えば修理完了です。
数多く発売をしているASUSですが、スマートまっくすでは出来る限りの部品を取り揃えておりますので、ガラス割れやUSB充電不良等でお困りの際はお気軽にご相談下さいませ。

修理料金はこちら

ZenFone Max M1 ZB555KL

ガラス割れ/液晶割れ/タッチ不良など
¥ 16,800（税込） ※2019年10月現在
  • 作業代9,800円+部品代7,000円
  • データそのままでOK
  • 修理後の保証もバッチリ
  • 作業時間　約60分
詳細はこちら
Xperia,Galaxy,Zenfoneなどの画面交換費用はこちら
全国往復送料無料の無料宅配キットのお申込みはこちら
修理に関するよくある質問はこちら

ご依頼はこちらから

東日本郵便修理受付店

スマートまっくす代々木駅前店

JR代々木駅西口改札から徒歩15秒！
新宿駅からでも徒歩10分の好アクセスです。

 所在地 東京都渋谷区代々木１丁目32-12 HOUWAビル５階
 営業時間 10：00～20：00（年中無休）
 TEL 0120-881-990
詳しい店舗情報を見る

投稿 【即日】ZenFone Max M1 ZB555KL 画面割れ修理 -東京- 修理解説！ は 東京・大阪・滋賀のスマートフォン修理 スマートまっくす | 全国対応 に最初に表示されました。

]]> ASUS ZenFone Max (M1)(ZB555KL)　画面割れ修理も対応いたします https://www.smart-max.jp/asus-zenfone-max-m1zb555kl-osaka/ Fri, 15 Mar 2019 08:48:22 +0000 https://www.smart-max.jp/?p=17698 ASUS ZenFone Max (M1)　ZB555KLの...

投稿 ASUS ZenFone Max (M1)(ZB555KL)　画面割れ修理も対応いたします は 東京・大阪・滋賀のスマートフォン修理 スマートまっくす | 全国対応 に最初に表示されました。

]]>

ASUS ZenFone Max (M1)　ZB555KLの修理はスマートまっくすへ！

ASUS ZenFone Max (M1)(ZB555KL)　の液晶割れ、表示不良などでお困りの方は、

スマートまっくすへご相談ください。

ASUS ZB555KLの画面割れ端末
ＺＢ555ＫＬのディスプレイ交換

こんばんは。スマートまっくす大阪梅田店でございます。
この度も数あるお店から、当店をお選び頂きまして誠にありがとうございます。

この度ご紹介する端末はこちらです。



ZenFone Max (M1)(ZB555KL)

長時間駆動バッテリーが売りのZenFone Maxシリーズ。

こちらの端末は、なんとバッテリーが大容量4,000mAh。

トリプルスロットで、デュアルＳＩＭスタンバイ（DSDS）にも対応しているので

格安ＳＩＭなどで通話用とモバイルデータ用の2枚持ちしている方にピッタリですね。



今回のご依頼は「落下して画面が割れた」とのこと。

フィルムを貼っていても、やはりこのままでは危険なのでディスプレイの交換が必要です。

ZenFone Max (M1)　ZB555KL　ディスプレイ交換

ZenFone Max (M1)(ZB555KL)　画面交換　解説

ASUS ZB555KLのヒビ割れ部分
側面から下のほうにかけてひび割れが
ASUS ZB555KL　分解2
指紋フレキパーツ
リアパネル開封

開封自体はそれほど難しくありませんが、

無理にこじ開けようとすると剥き出しになっている、

電源ボタンや音量ボタンがなどを破損させる恐れがございます。

あと、指紋フレキパーツはリアパネル側にくっついてくることがあるので、取り扱いに注意します。

ASUS ZB555KL　基板
内部基板
バッテリーの取り外し

バッテリーも同様に、無理に外すと破損してしまいます。

この機種は特にコネクタの造りが浅いので、衝撃で簡単に壊れます。

ASUS ZB555KL　画面交換
ディスプレイの交換
ディスプレイの貼り替え

ＺＢ555ＫＬはディスプレイを載せるフレームの幅がかなり狭い構造になっています。

テープや構造は比較的ZenFone5（ＺＥ620ＫＬ）に近いですね。

ASUS　ZB555KL　修理完了
完了図
修理完了！

改めて動作確認をして修理完了！



スマートまっくすではASUS製品、ZenFoneシリーズの修理も対応しております。

どうぞお気軽にご相談ください。



※ZenFone Max (M1)(ZB555KL)は

2019年3月現在、レギュラーメニューではございませんので、

ご来店前に一度店舗にお問合せくださいませ。
