Xiaomi 12S Ultra 画面に緑の縦線が…。国内未発売モデルも画面交換可能です！

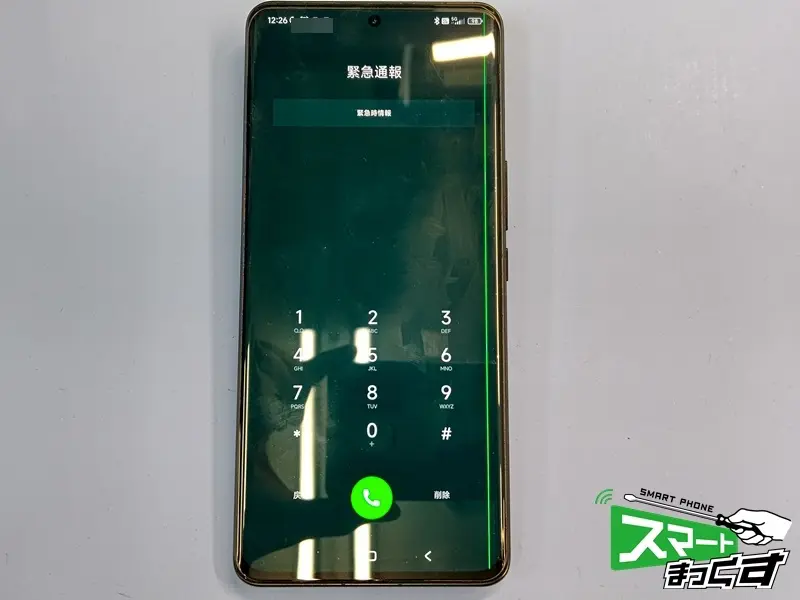

この度は、「Xiaomi 12S Ultra」の画面交換修理のご依頼を愛知県のお客様よりいただきました。こちらの機種は日本国内では未発売のモデルであり、日本のXiaomi公式ストアでも修理対応を行っていないとのことでした。そのため、当店の修理実績をご覧になり、わざわざ滋賀県までご依頼いただいた次第です。 お預かりした端末は、画面の右端に緑色の縦線が表示され、一部が正常に表示されない「表示不良」を起こしている状態でした。操作自体は可能なものの、かなり目立つ縦線のため、どうしても気になります。 スマートまっくすでは、日本未発売の海外モデルであっても、部品の仕入れが可能であればデータそのままで修理対応を承っております。 それでは、修理工程をご紹介いたします。

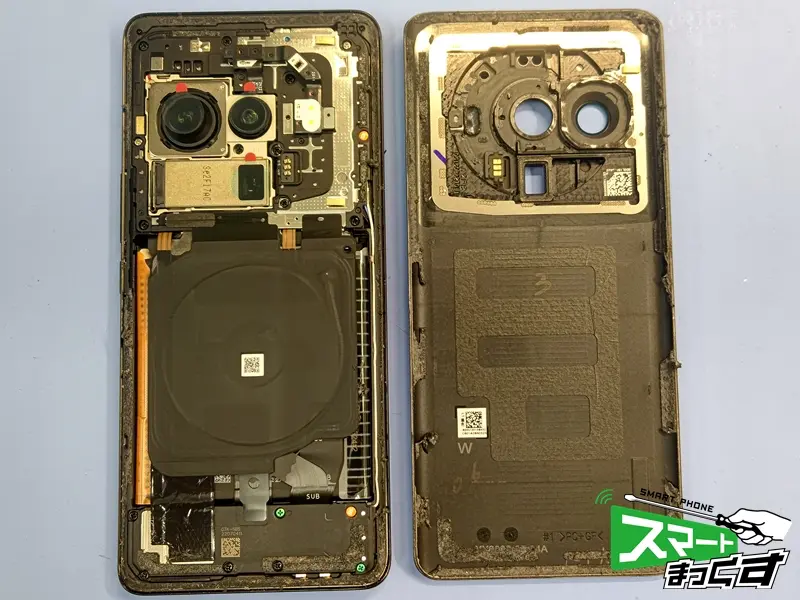

背面パネル側から分解を行っていきます。 本体フレームと背面パネルは強力な粘着テープで密閉されています。適切な熱を加え、粘着力を慎重に弱めながら専用のツールで剥離していきます。内部のカメラレンズやワイヤレス充電コイルを傷つけないよう、丁寧な作業が求められます。また、カメラが大きく飛び出ているため、直接触れないようシールをカメラに貼って保護します。

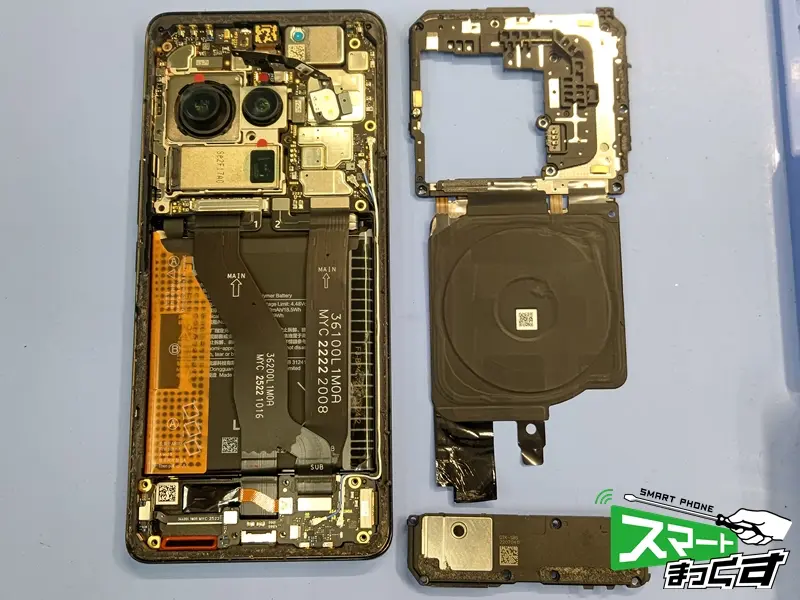

背面パネルを取り外すと、メイン基板や下部のサブ基板を覆っているプラスチック製のカバー、そしてワイヤレス充電コイルが現れます。 これらのカバーやコイルを丁寧に取り外すことで、バッテリーや画面のケーブルが接続されているコネクタ部分にアクセスできるようになります。 作業中のショート事故を防ぐため、必ず一番最初にバッテリーのコネクタを外し、本体への通電を遮断します。

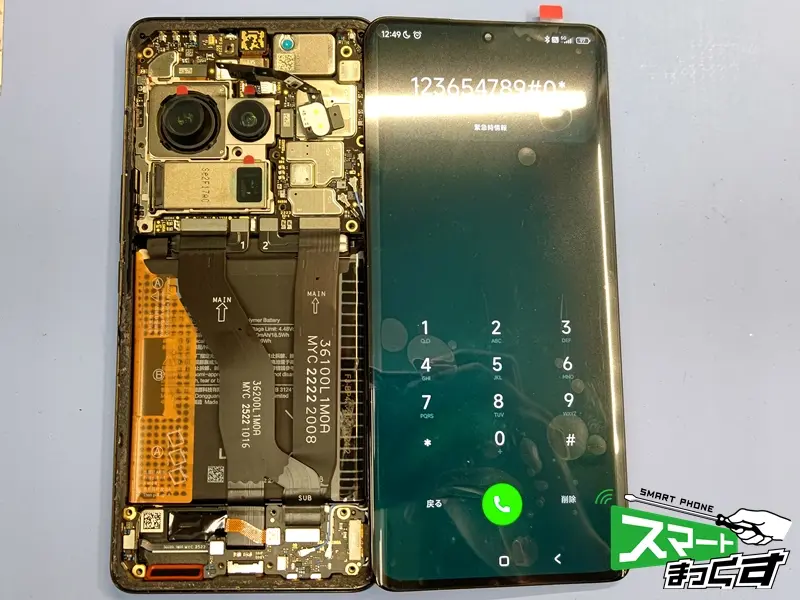

故障した画面のケーブルを基板から外し、取り寄せた新しいディスプレイを仮接続します。 緑の縦線が消え、正常に表示されるか、タッチ操作に問題はないかを入念にテストします。問題なく表示とタッチが確認でき、右端の緑色の線も消えていることが確認できました。

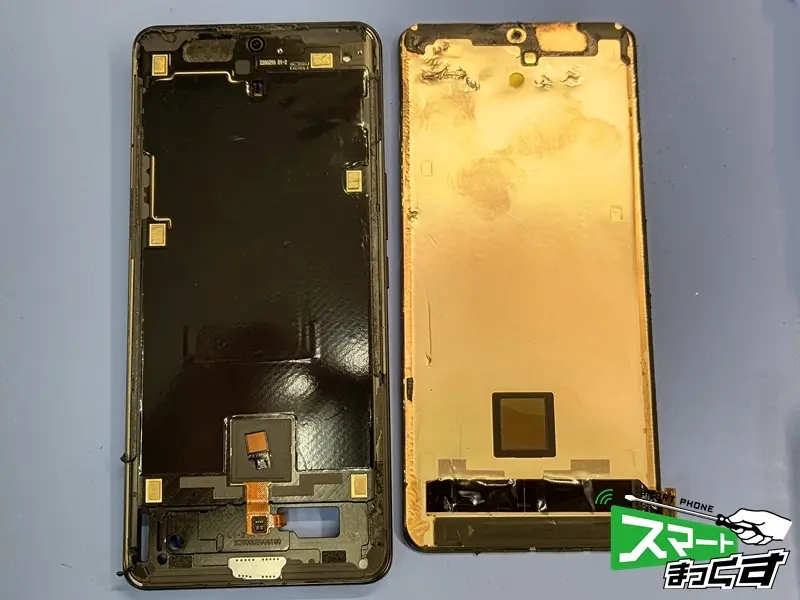

仮組みによる動作テストが完了しましたら、破損した画面を取り外します。
画面を取り外した後の本体フレームには、古い両面テープの残骸や汚れが残っています。こちらが残っていると、新しく取り付けた画面に浮きが生じたり、接着強度が低下してしまいますので、綺麗に除去と清掃していきます。

その後、両面テープを再施工し、専用の治具を使用して画面全体に均一な圧力をかけ、一定時間しっかりと圧着させます。 取り外していた内部カバーや背面パネルを元通りに組み上げたら、指紋センサーのキャリブレーションを行います。Xiaomi製スマートフォンでは画面交換後に指紋センサーのキャリブレーションを行わないと指紋センサーが使用できません。キャリブレーション後はもう一度、表示やタッチ、カメラなどの動作確認を行い、問題がなければ無事に修理完了です！

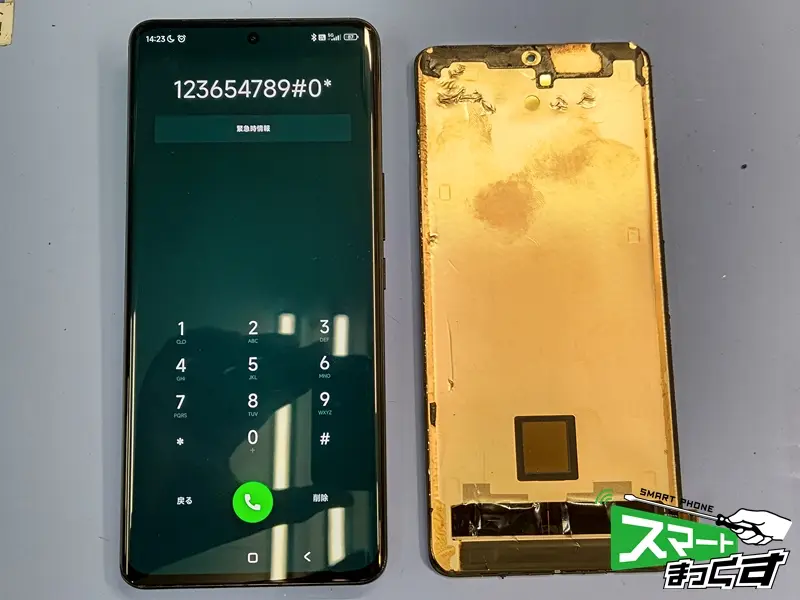

緑の縦線が入っていたXiaomi 12S Ultraが、お客様の大切なデータもそのままで蘇りました。「日本未発売の機種で他店で断られた」といった場合、部品が入手できれば対応可能ですので、ぜひ一度ご相談くださいませ。
