Xiaomi 14T 物を落としてガラスが割れ、表示がおかしくなった端末の画面交換修理【滋賀】

この度は「Xiaomi 14T」の画面交換修理のご依頼を滋賀県東近江市のお客様よりいただきました。
「画面の上に物を落としてしまい、ガラスが割れただけでなく、表示もおかしくなってしまった」とのお悩みでお持ち込みいただきました。

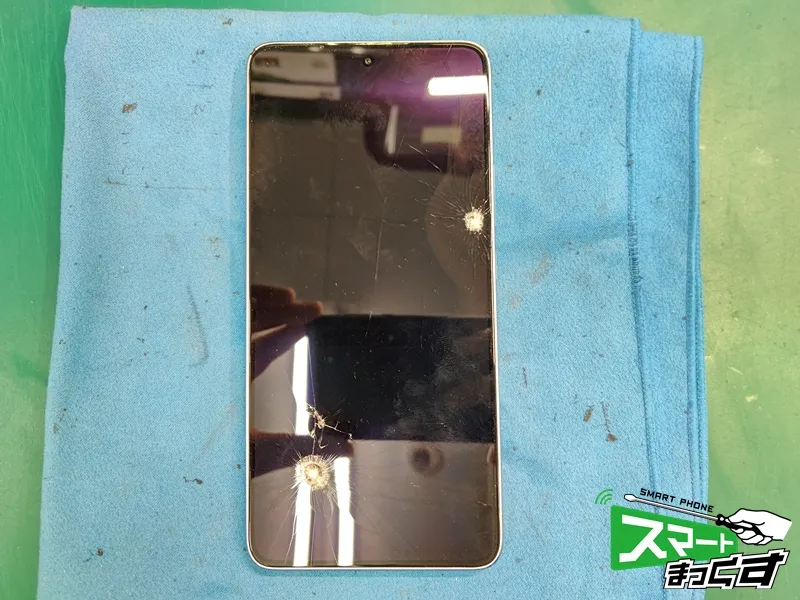

写真を見ての通り、画面の2箇所に大きな割れがあり、重たいものもしくは先が少し尖ったようなものが当たって破損したように見受けられます。今回のような衝撃が内部まで伝わっていそうな破損の場合、最悪画面を貫通して内部フレームまで衝撃が伝わり、基板まで破損してしまうなんてこともあります。幸いにも電源は入って、表示がおかしいながらもタッチは反応していることが確認できましたので、基板は無事な可能性が高いです。画面だけの破損であれば画面交換にてバックアップはもちろん、継続してご使用いただけるかと存じますので、早速修理に取り掛かっていきます。

Xiaomi 14Tの分解は、背面側から開始していきます。

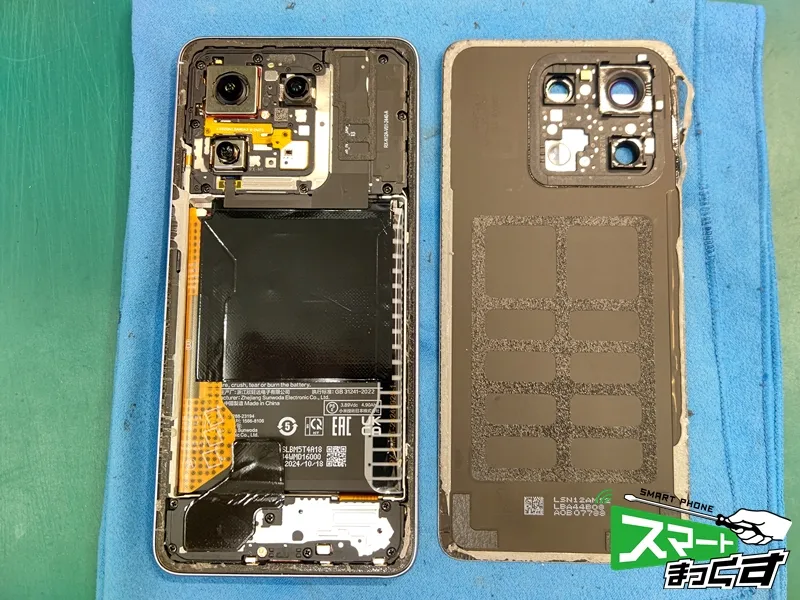

背面パネルはフレームにぴったり収まっており、さらに強力な両面テープでしっかりと取り付けされています。取り外しのアプローチをする隙間も少ないため、適切に熱を加え、接着力を弱めてから慎重に分解していきます。

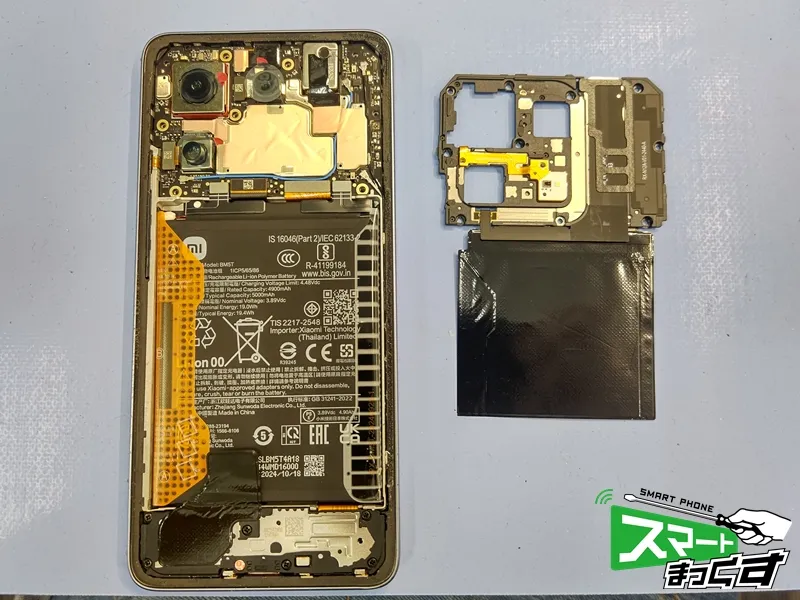

背面パネルが取り外せましたら、基板を覆っているねじ止めされたカバーを取り外していきます。その後、まずは通電を遮断するためにバッテリーコネクタを外し、安全に作業できる状態にします。11T以降はバッテリーコネクタが2つあるため、片方だけではなく、しっかりと両方外します。

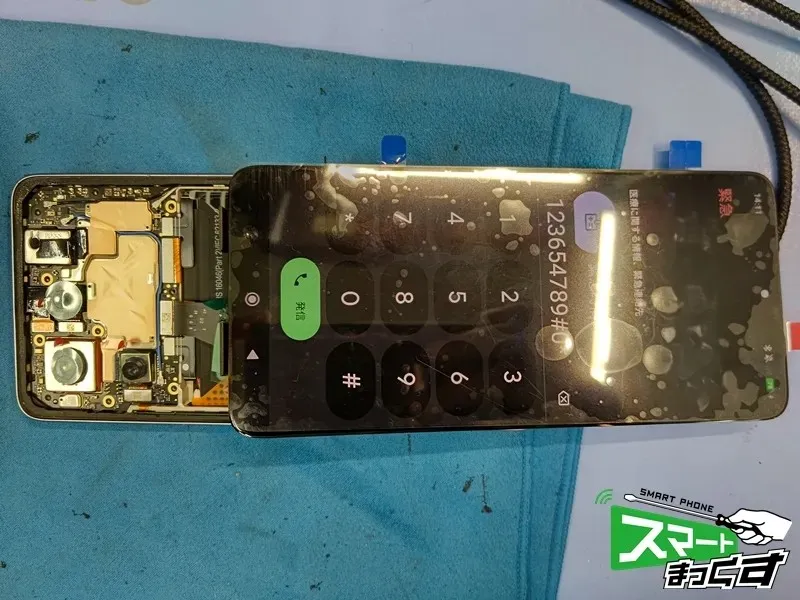

その後、交換する画面の仮組みによる動作テストを行うために画面のコネクタを接続し、起動させます。すんなり起動し、タッチや表示等の動作も良好です。画面交換で修理可能なことも分かりましたので、破損した画面への取り外しへ移ります。

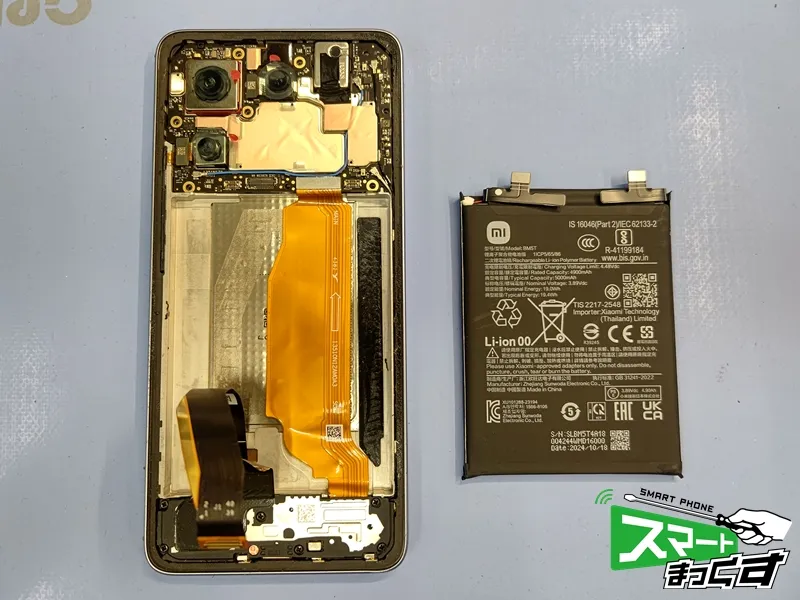

Xiaomi 14Tは画面のケーブルがバッテリーの下を通っているので、変形させないようバッテリーを取り外します。

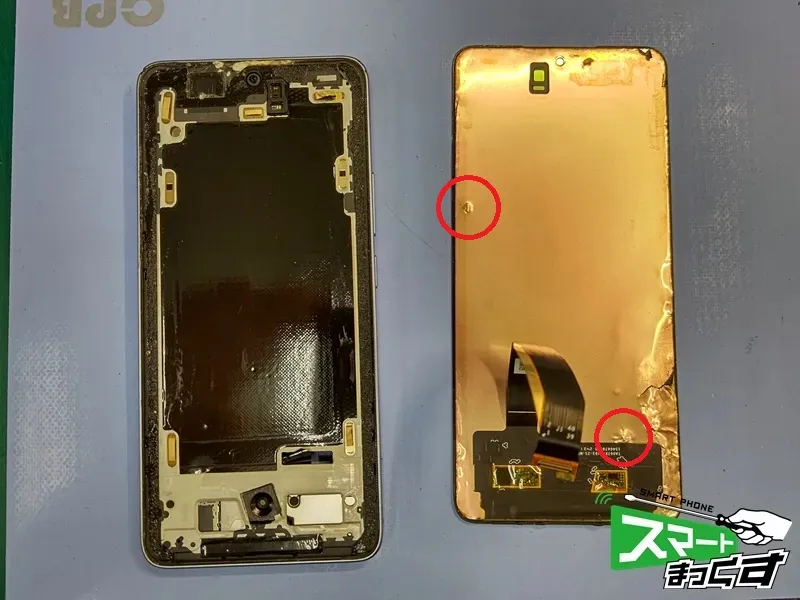

バッテリーが取り外せましたら、画面の取り外しが可能となりますので、本体フレームから丁寧に取り外します。取り外した画面の裏側を見ると、激しく割れていた2箇所は裏側まで衝撃が伝わっていることが分かります。(赤い丸で囲っている部分)
ギリギリフレームまではたどり着いていませんでしたので、フレームに凹み等はありませんでしたが、もう少し衝撃が強ければフレームに当たっていた可能性があります。

画面取り外し後は残った両面テープや汚れを除去し、清掃と脱脂を行います。

フレーム側の準備が完了しましたら、新しく両面テープを施工していきます。元々施工されていたテープと同じテープ幅、同じ位置にしっかりと貼りこみます。ここでテープ幅が狭かったり、貼り付け位置が異なると、取り付けた画面が浮いてきたり、画面とフレームに不自然な段差ができてしまい、仕上がりにも影響が出ます。
テープ施工後、画面を取り付け、分解とは逆の手順で元通り組み上げていき、仕上げに専用の治具を用いて圧着を行います。画面取り付け後の圧着を行うことでも画面浮きのリスクをかなり減らすことができますので、一定時間しっかりと圧着していきます。

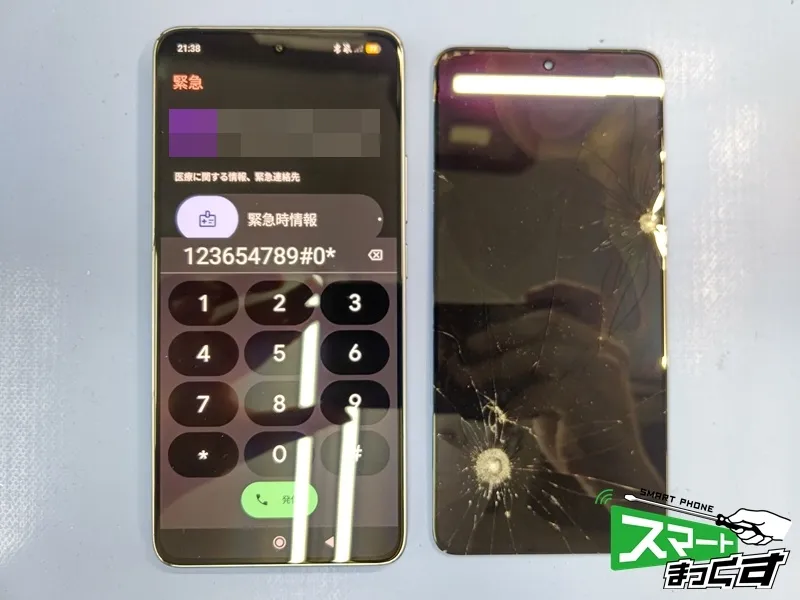

圧着が完了しましたら、最後にもう一度動作確認を行い、無事Xiaomi 14Tの画面交換修理完了です！

幸いにもこの度は問題ありませんでしたが、衝撃が激しいものになりますと、画面だけではなく、内部フレームやその他のパーツにまで破損しているケースもございます。特に内部フレームや分解を進めないと確認できない箇所においては部品取り外し後に破損が発覚することもございます。(一例ですが、パーツや画面を取り外してから、フレームにまで亀裂が入っているのが分かり、そのままでは組み上げが出来ないといった事もございました。)
万が一、修理中に他の不具合が発覚した場合でも、その都度ご報告とご相談を行い、どのように修理を進めるか臨機応変に対応も可能です。
