Galaxy Note20 Ultra 5G ピントが合わない症状もカメラ交換で即日修理！【滋賀】

この度はSAMSUNG「Galaxy Note20 Ultra 5G」のカメラ交換修理のご依頼を滋賀県草津市のお客様よりいただきました。

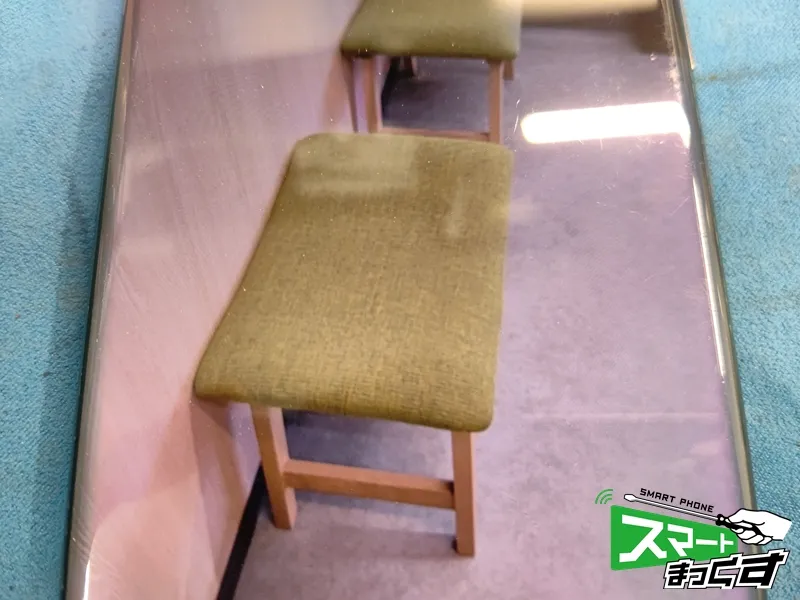

「写真や動画を撮影しようとすると、広角カメラ（メインカメラ）だけピントが合わず、常にぼやけた状態になってしまう」とのお悩みでお持ち込みいただきました。
ピントが固定されているのか、かなり手前にしかピントが合わない状態となっており、被写体に合わせてピントが調整されない状態でした。なお、ピントが合わないのは広角カメラのみとなっており、その他の超広角や望遠カメラでは正常にピント調整される状態でしたので、広角カメラのみ不具合が出ている模様です。
スマートまっくすでは故障したカメラ部品のみを交換するため、大切なデータはそのままで修理が可能です。それでは実際の修理工程をご紹介いたします。

Galaxy Note20 Ultra 5Gは、背面パネル（バックパネル）側から分解を行っていく構造です。

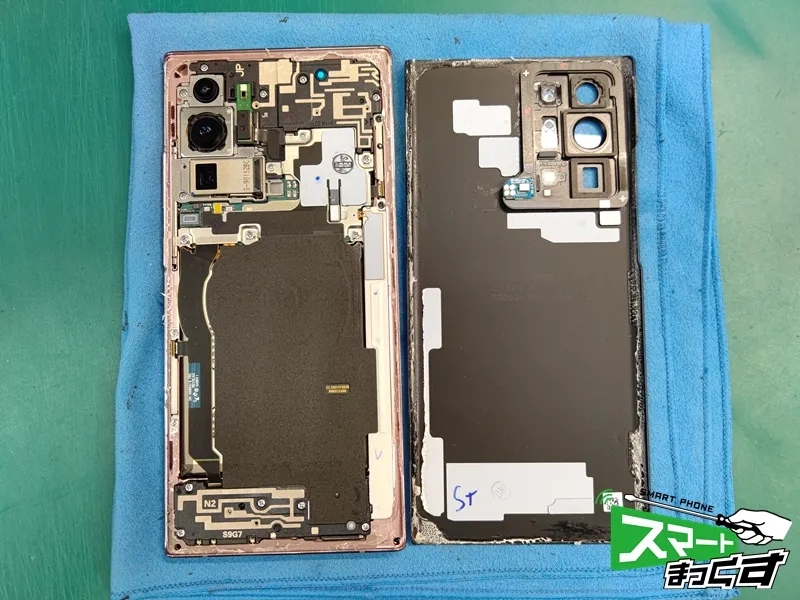

背面パネルは両面テープで本体フレームに取り付けされているため、適切な温度で加熱し、粘着力を慎重に弱めながら取り外していきます。所々、両面テープとケーブルが近い箇所があるので、断線させないよう慎重に分解します。

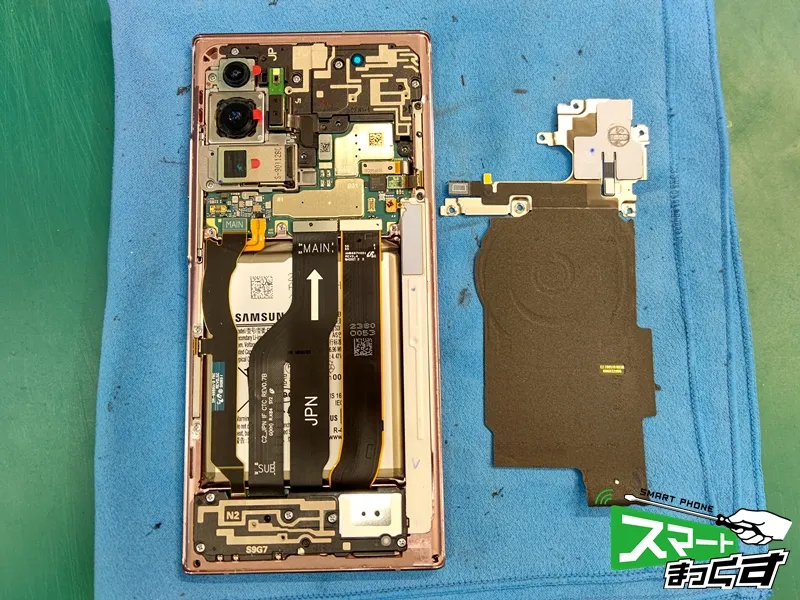

背面パネルを取り外すと、メイン基板やバッテリーを保護しているNFC・ワイヤレス充電コイルが一体となったカバーが現れます。複数の固定ネジを外し、このカバーを丁寧に取り外します。また作業中のショート事故を防ぐために、必ず一番最初にバッテリーのコネクタを外し、本体への通電を完全に遮断します。

カメラパーツを交換するためには、スマートフォンの心臓部であるメイン基板（マザーボード）を一度本体から取り外す必要があります。

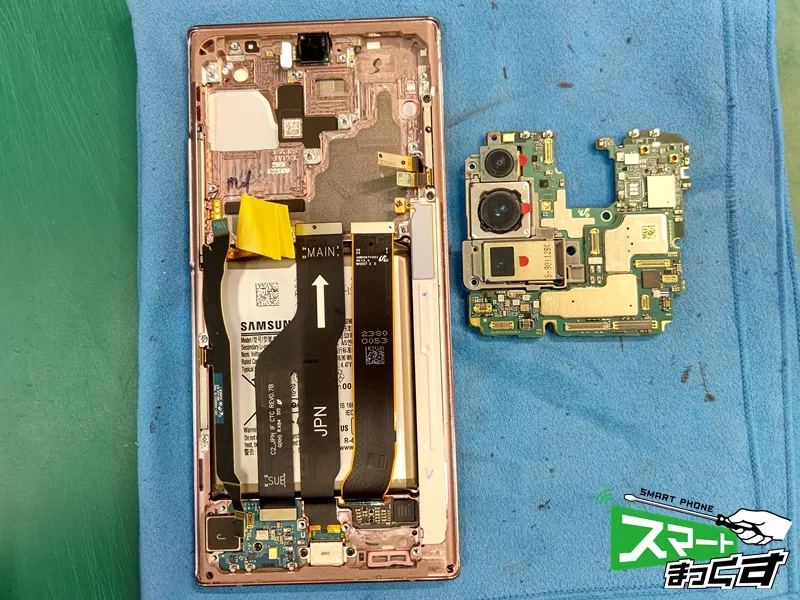

上部のスピーカーやフラッシュパーツ、メイン基板に繋がっている複数のケーブルコネクタをすべて外し、基板を慎重に本体フレームから取り出します。写真右側が取り外したメイン基板です。

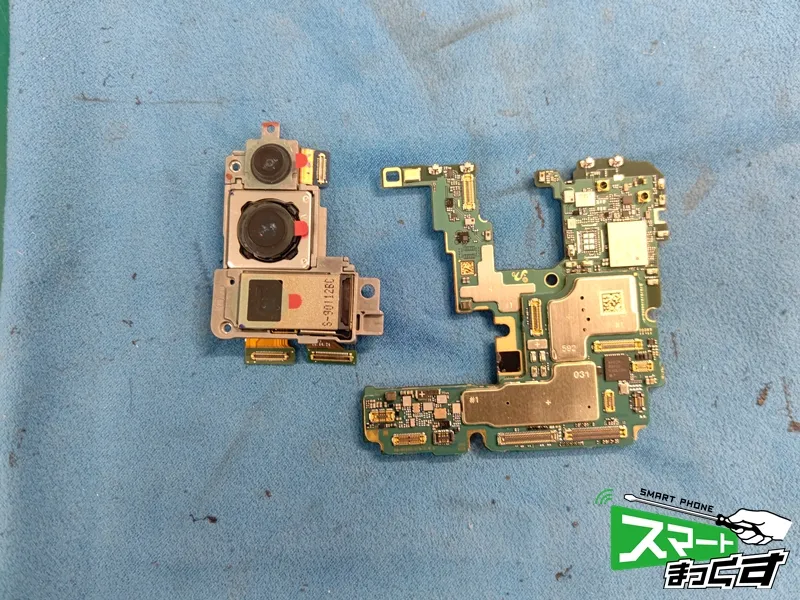

取り外したメイン基板から、カメラユニットを慎重に取り外します。
Galaxy Note20 Ultra 5Gは、「超広角」「広角（メイン）」「望遠」のトリプルカメラ構造になっています。各カメラ分離が可能となっておりますので、ここからさらに3つに分けていきます。

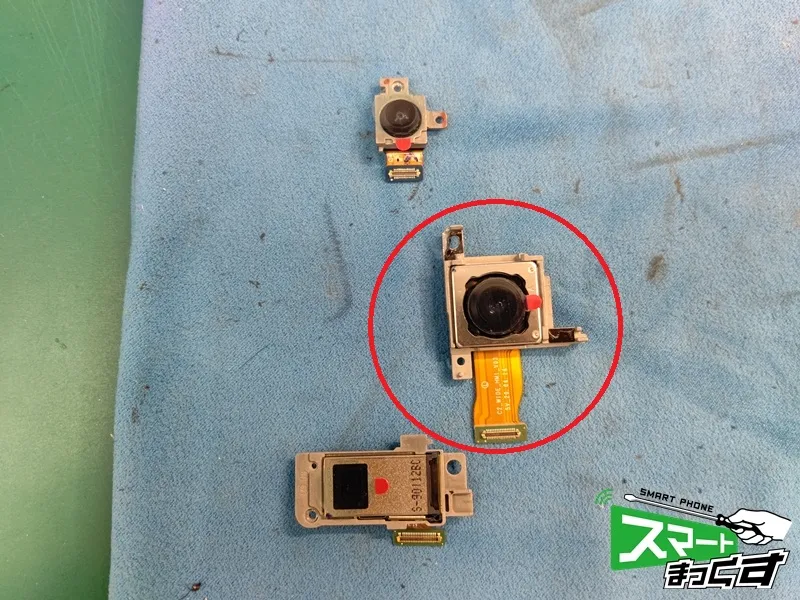

カメラの分離が完了しました。今回は3つのカメラすべてが壊れているわけではなく、赤い丸の「広角カメラ」のみがピント不良を起こしていました。そのため、故障している広角カメラのみを取り外して、新しい広角カメラと交換します。

新しい広角カメラを組み込んだカメラユニットをメイン基板に戻し、本体へ組み上げていきます。バッテリーなどをすべて接続し、完全に組み上げる前に新しいカメラの動作テストを行います。

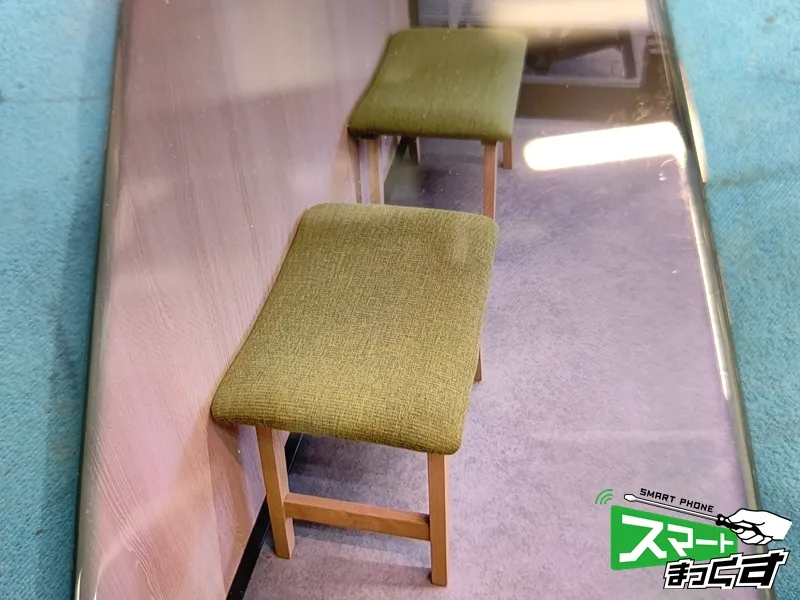

カメラアプリを起動すると、先ほどまでは全く合わなかったピントが、しっかりと合うようになりました！近い被写体から遠い被写体までピントが合い、遠近感もしっかり出ております。

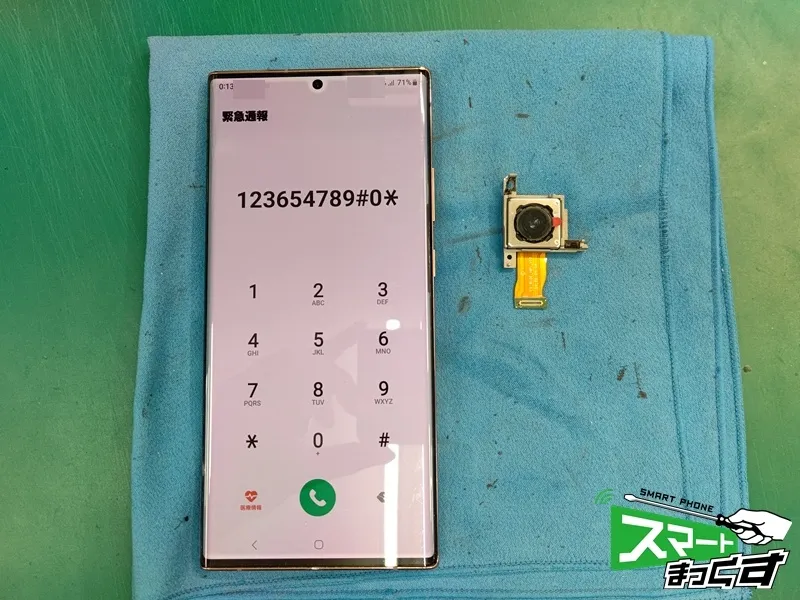

カメラの動作テストが完了しましたら、最終組み上げを行います。フレームと背面パネルの古い両面テープを除去、清掃を行い、新しい両面テープを施工していきます。両面テープの施工が完了しましたら、カメラに埃等が無いか再確認し、背面パネルを取り付けていきます。その後、背面パネルの圧着を行い、最後にカメラを含めた各動作確認が出来ましたら、無事カメラ交換完了です！ピントが合わず、ほとんど使えなかったカメラも再び綺麗な写真が撮れるようになりました。もちろんデータもそのままでご返却となりました。

超広角や望遠ならまだしも、使用頻度の多い広角カメラのピントが合わなくなると、かなり使い勝手が悪くなってしまいます。「カメラのピントが合わない」「カメラを起動するとぶるぶると震える」「カメラを起動しても真っ暗」といったカメラ周りのトラブルも、迅速かつ丁寧に復旧いたします。カメラ機能にてお困りの際はぜひお気軽にご相談くださいませ。
