Google Pixel4 ディスプレイ交換修理

いつもスマートまっくすをご愛顧頂き、誠にありがとうございます。
この度はGoogle Pixel4 表示不良によるディスプレイ交換修理のご依頼をいただきました。
落下衝撃によりディスプレイ左下が緑に光るようになり、表示にも乱れが発生するとのことでした。
割れ自体は無かったのですが、有機ELパネルに不具合が出ているので早速交換していきます。

Pixel4はリアパネルより分解していく機種になります。
少し前までの機種はリアパネルに指紋認証がついておりましたが、Pixel4は指紋認証非搭載となっております。
指紋認証が無くなったため、リアパネルを分解しやすくなったとはいかないのが最近の機種です。

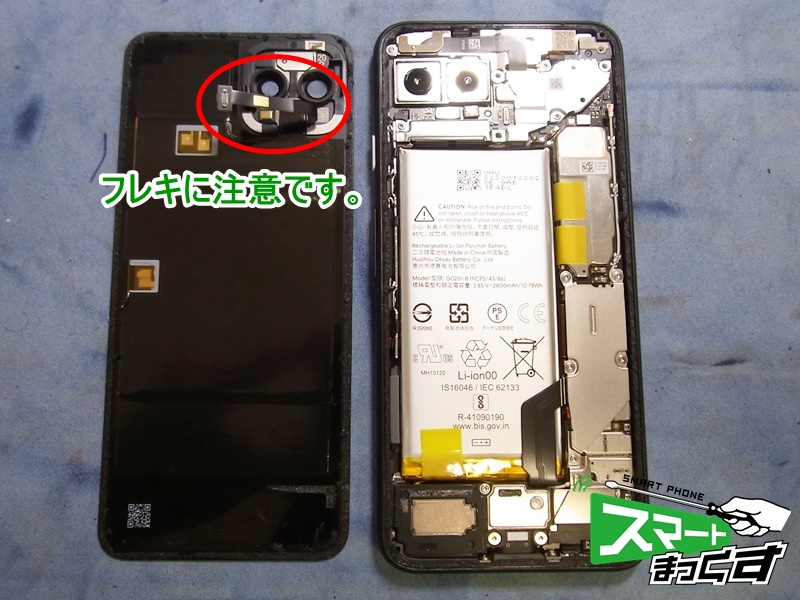

Pixel4はリアパネルからメイン基板にかけて１本のフレキシブルケーブルが接続されています。
これが先ほどの分解しやすくなったわけではない理由ですね。
このケーブルが接続されていることを知らずに勢いよく開けてしまうと破損に繋がりますので、
リアパネルを取り外す際は慎重に外すのが鉄則です。

リアパネル取り外し後は各コネクタ上にネジ留めされているカバーを取り外し、交換ディスプレイのテストを行っていきます。
表示やタッチ等の動作に問題が無いことを確認していきます。

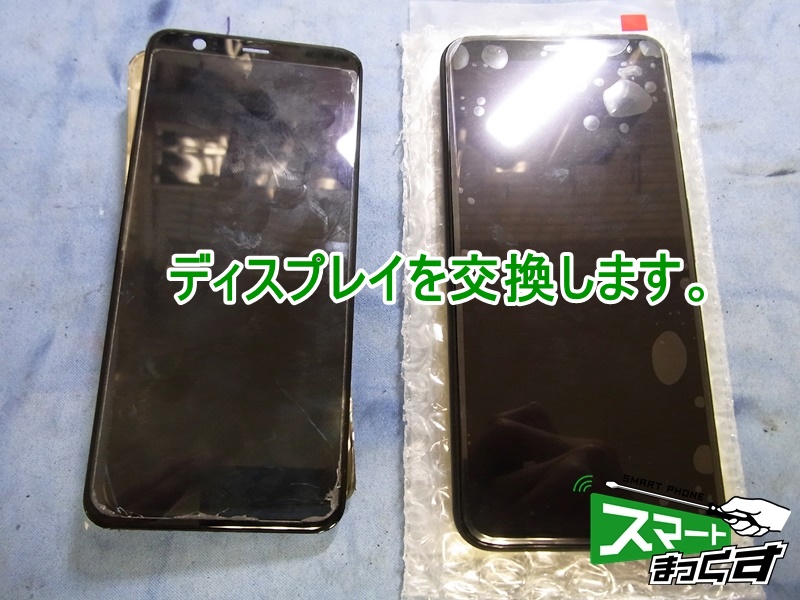

交換ディスプレイテスト後に破損ディスプレイの取り外し…

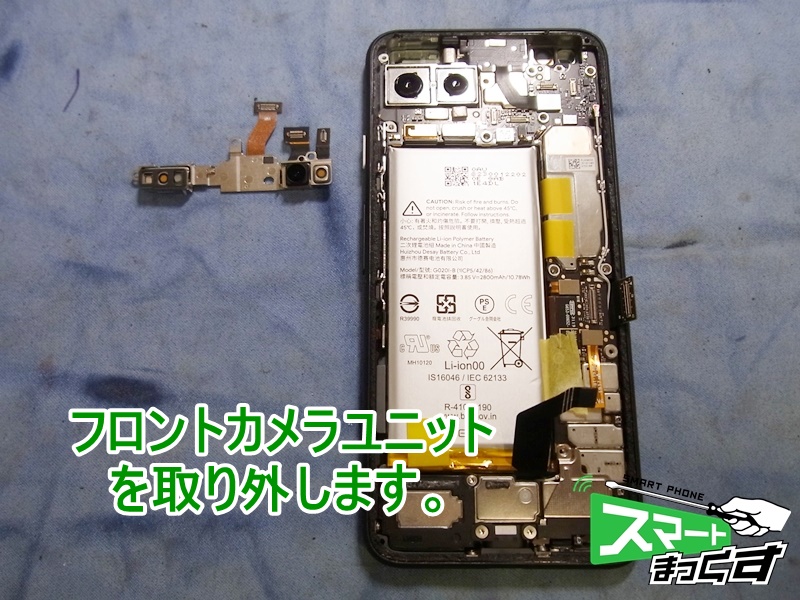

といきたいところですが、その前にフロントカメラユニットを取り外していきます。
取り外さなくてもディスプレイの交換は行えるのですが、ディスプレイとフロントカメラユニットの間のスペースがほとんど無く、破損ディスプレイを取り外す際に傷つけてしまったり、破損させてしまう可能性がございます。
念には念を、取り外してからの作業を行います。

ここまでの手順を経て、ディスプレイの取り外しとなります。
イヤースピーカーメッシュの移植、ベゼル部分の掃除、フレーム変形等の確認を行い、組み上げていきます。

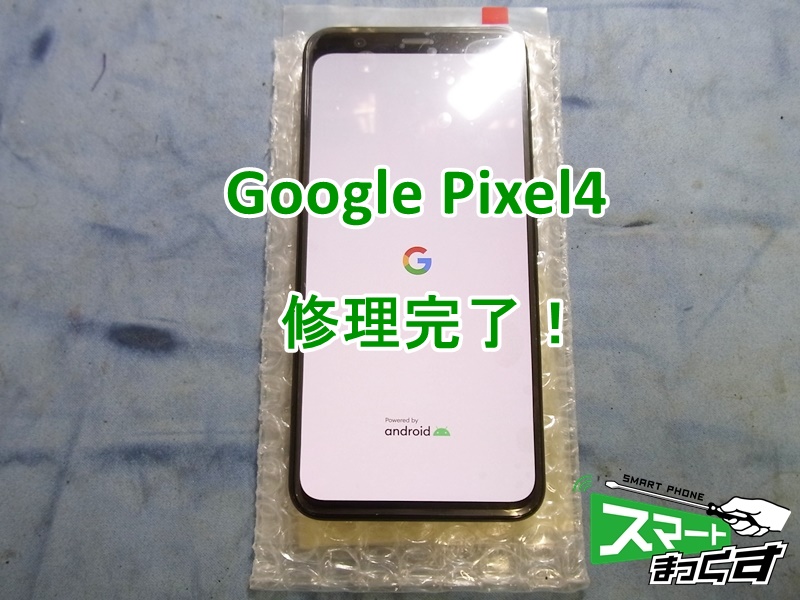

以上で修理完了です。
表示、タッチ等動作も問題ございません。
先代のPixel3は内部構造が複雑で、ディスプレイ交換の難易度が高かったですが、
Pixel4はフレキシブルケーブルの量が減り、比較的難易度が下がっていると感じます。
修理する側としましては内部構造が単純な方が修理も行いやすいです。
Pixelシリーズのガラス割れや表示不良等、お困りの際はお気軽にご相談下さいませ。
