LG V60 ThinQ 5G 充電中に踏んでしまい、充電できなくなった端末の充電口修理【滋賀】

この度は「LG V60 ThinQ 5G」の充電不良に伴うUSBパーツ交換修理のご依頼を滋賀県草津市のお客様よりいただきました。
「充電ケーブルを挿したままの状態で誤って踏んでしまい、それ以降まったく充電ができなくなってしまった」とのお悩みでお持ち込みいただきました。
スマートフォンの充電口（USB Type-Cポート）は、ケーブルを挿した状態で強い力が加わると、内部の端子や基板が物理的に破損（折れや曲がり、断線など）してしまうことがあります。充電ができないとバッテリーが尽きて起動できなくなり、大切なデータのバックアップを取ることも不可能です。また、こちらの機種はケース型のデュアルスクリーンが付属しますが、そちらが本体のUSB端子と接続して使用するものとなりますので、USB端子が破損しているとこちらも使用不可となってしまいます。

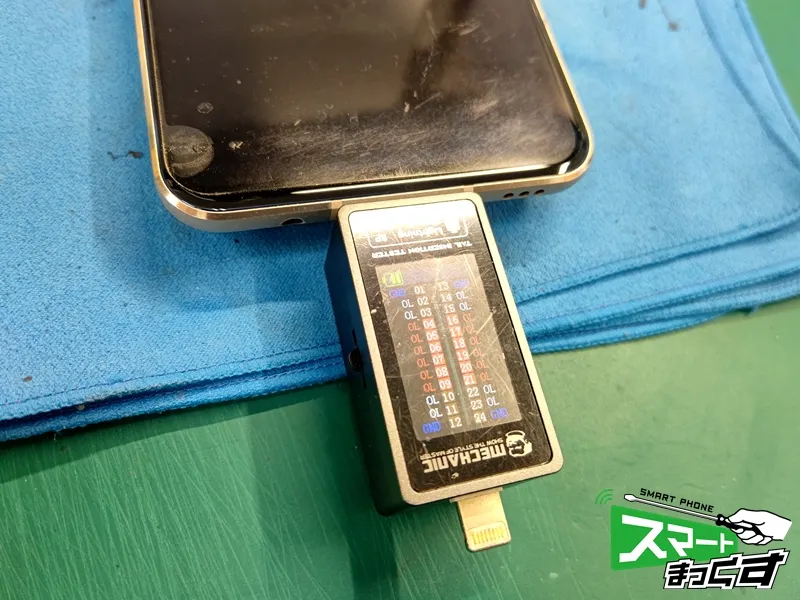

こちらの写真は修理前のUSBチェッカーにて端子の状態を確認した写真になりますが、導通不良に陥っている状態となります。
充電機能のほか、デュアルスクリーン機能も復活させるためにもUSBパーツの交換を行っていきたいと思います。それでは、実際の修理工程をご紹介いたします。

LG V60 ThinQ 5Gの分解は、背面（リアパネル）側から開始します。

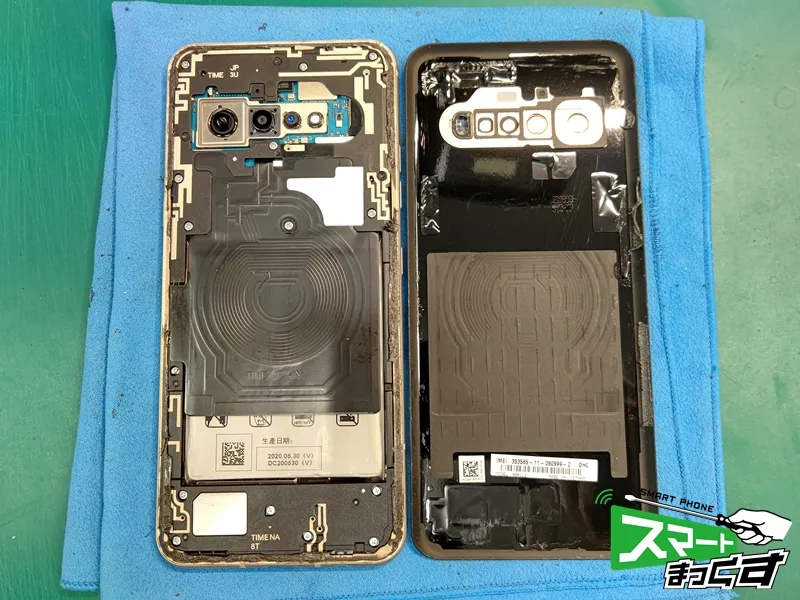

両面テープで固定されているため、背面パネルに適切な熱を加え、粘着力を弱めながら慎重にパネルを剥離していきます。

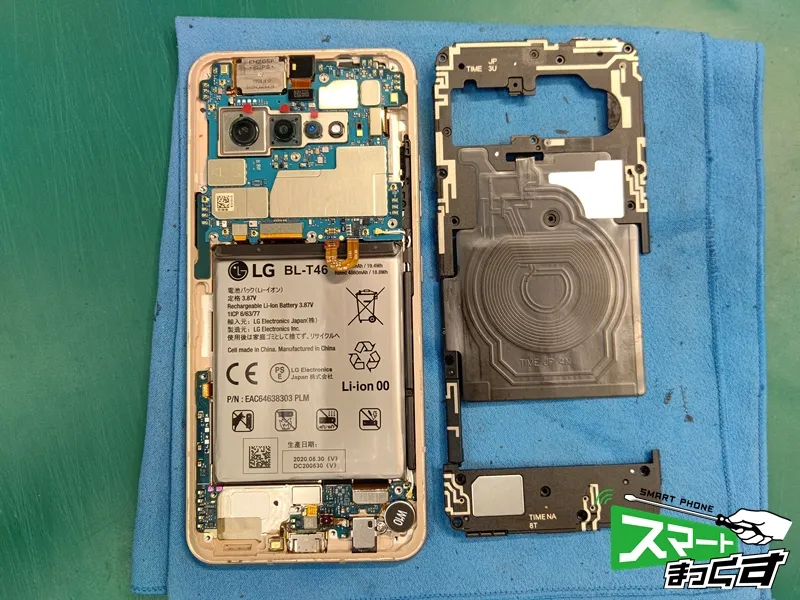

背面パネルを取り外すと、メイン基板やバッテリー、サブ基板を広範囲に覆っているプラスチック製のカバー（ワイヤレス充電コイル一体型）が現れます。
周囲を固定している複数のネジを外し、このカバーを丁寧に取り外すことで、内部のコネクタ類にアクセスできるようになります。
作業中のショート事故を防ぐため、必ず一番最初にバッテリーのコネクタを外し、本体への通電を完全に遮断します。

本機種のUSBパーツは、メイン基板から本体下部まで長く伸びるフレキシブルケーブルと一体になっていますので、本体に接着されているバッテリーを、変形させないよう安全に取り外します。

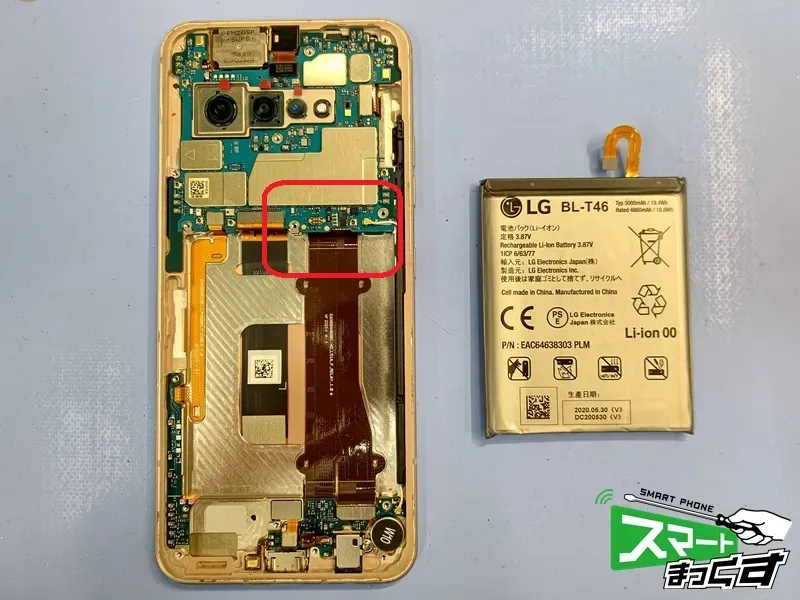

またV60 ThinQは少し変わった構造をしており、赤枠のようにUSBコネクタのケーブルがメイン基板の裏側で接続される構造になっているため、交換するには基板の取り外しまで必要となります。仮組みによるテストも基板を外す必要があるため、テストを行うにも交換と同じくらい分解が必要となります。

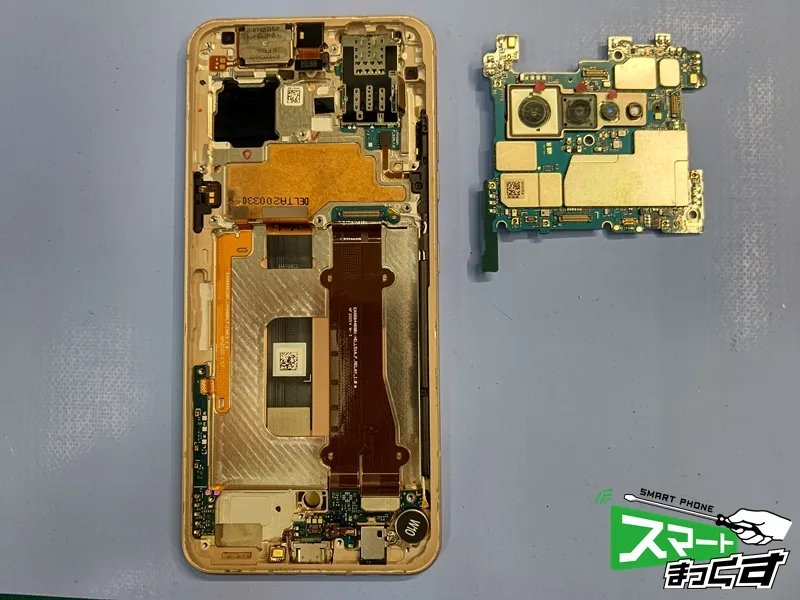

続いて、基板に繋がっている画面やアンテナ、カメラなどのコネクタをすべて外し、メイン基板（マザーボード）を慎重に本体フレームから取り外します。またその際に基板裏側にて接続されているUSBパーツのコネクタも外します。

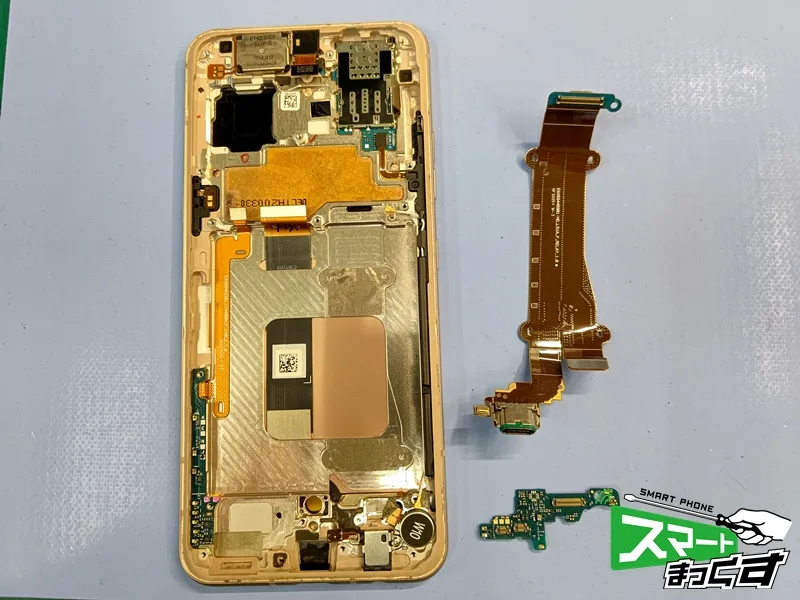

二股になっているケーブルの片方がサブ基板と接続されておりますので、接続を外してサブ基板を取り外します。ここまで分解できましたら、ようやくUSBパーツの取り外しが可能となりますので、新しいUSBパーツへと交換していきます。

新しいUSBパーツを取り付け後、メイン基板とバッテリーを組み戻していき、充電テストを行っていきます。

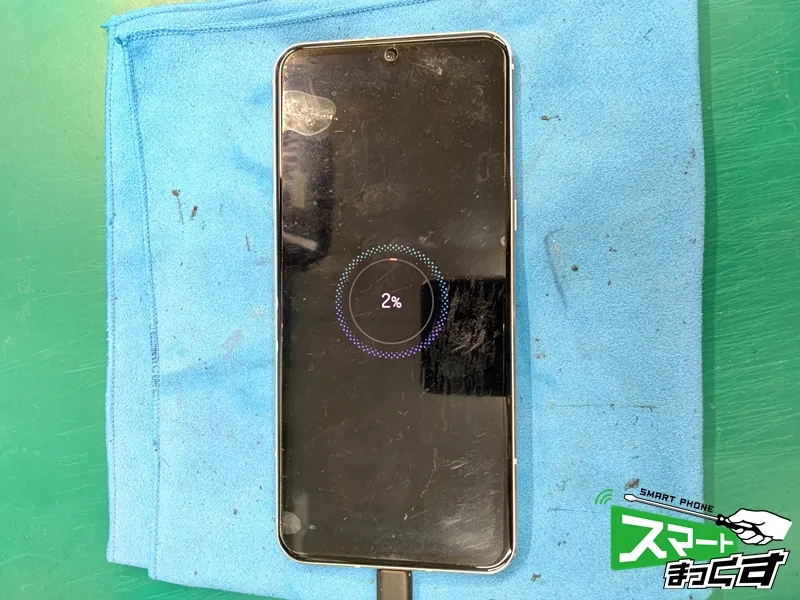

充電ケーブルを挿すと、無事に画面に充電中の画面が表示されました。そのまま少し待つと「0%」から「2%」へと増えていき、充電もされていることを確認できました！
一旦起動確認もできましたので、残りのパーツを組み上げていきます。

充電機能に問題がないことが確認できたため、バッテリーを固定、まだ組み上げていなかった内部カバー等を元通りにしっかりと組み上げます。

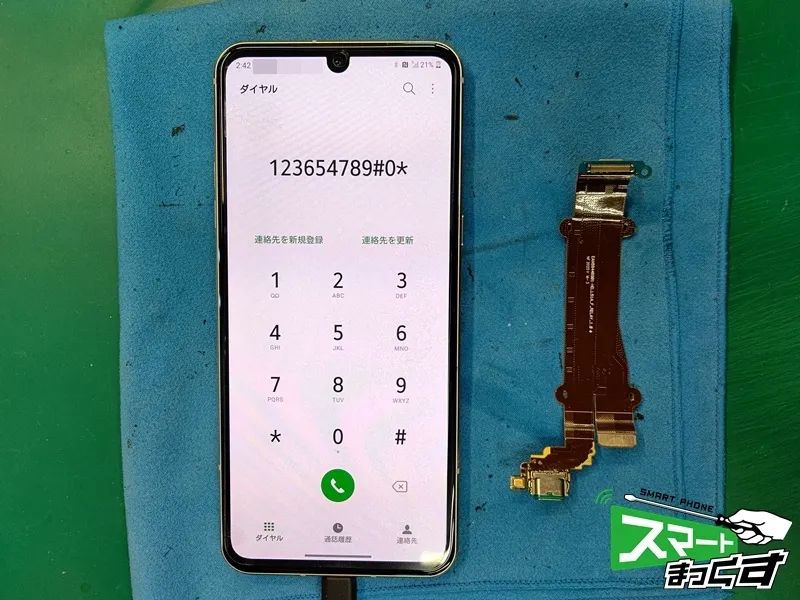

古い両面テープの除去やフレームを綺麗に清掃し、新しい専用テープを施工して背面パネルを圧着させます。最後にもう一度、充電テストや各種動作確認を行い、無事に修理完了です！
充電できず起動できなくなっていたLG V60 ThinQ 5Gが、大切なデータもそのままで再び使えるようになりました！

今回のように「充電したまま落とした・踏んだ」「角度を変えないと充電できない」といったトラブルは、USBパーツの交換で改善するケースが多くございます。同じような症状、もしくはその他症状でもお困りの際はぜひお気軽にご相談くださいませ。
