初代ROG Phoneと同様、ROG Phone2も液晶割れで映らなくなります
こんにちは。
いつもスマートまっくすブログをご覧いただき誠にありがとうございます。
代々木駅前店八角でございます。

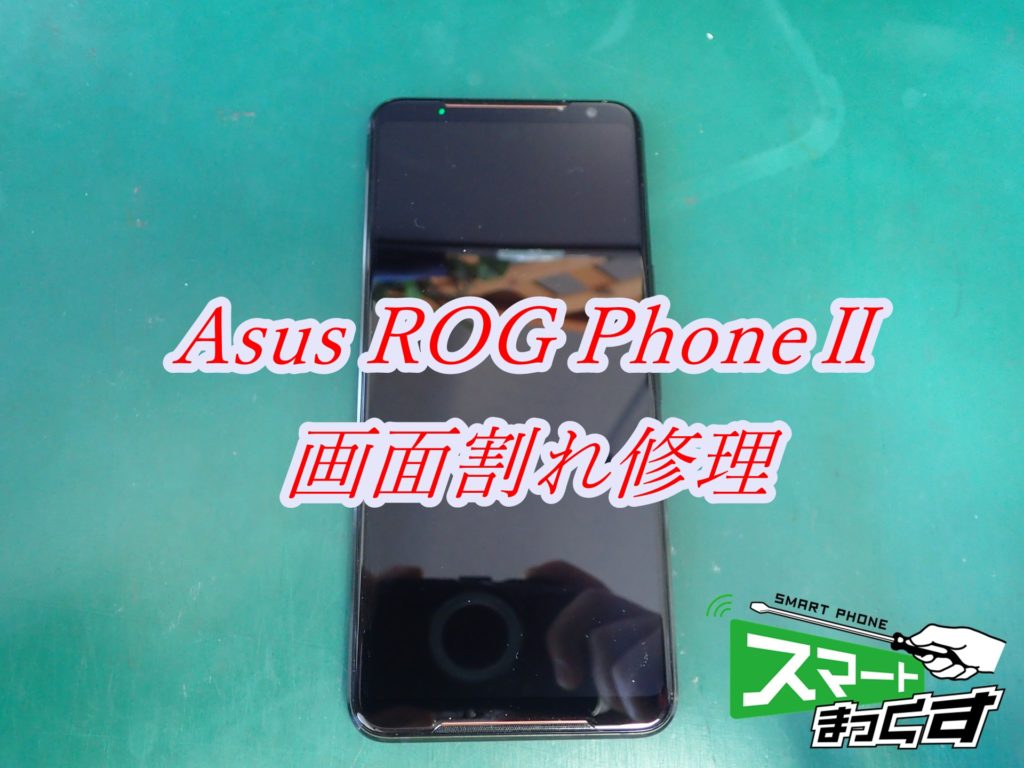

今回の修理のご案内機種はROG PhoneⅡ ZS660KLです。
Asusから発売されたゲーミングスマホROG Phoneの後継機です。
キャッチコピーは「この世界を、支配する。」
ゲームプレイ環境に焦点を当て、技術を詰め込んだ
現行のゲーミングスマホの中で最高峰のスペックを持ち合わせたモデルになります。
プレイする際に一度は使用してみたいソシャゲーマーにはたまらない一台ではないでしょうか。

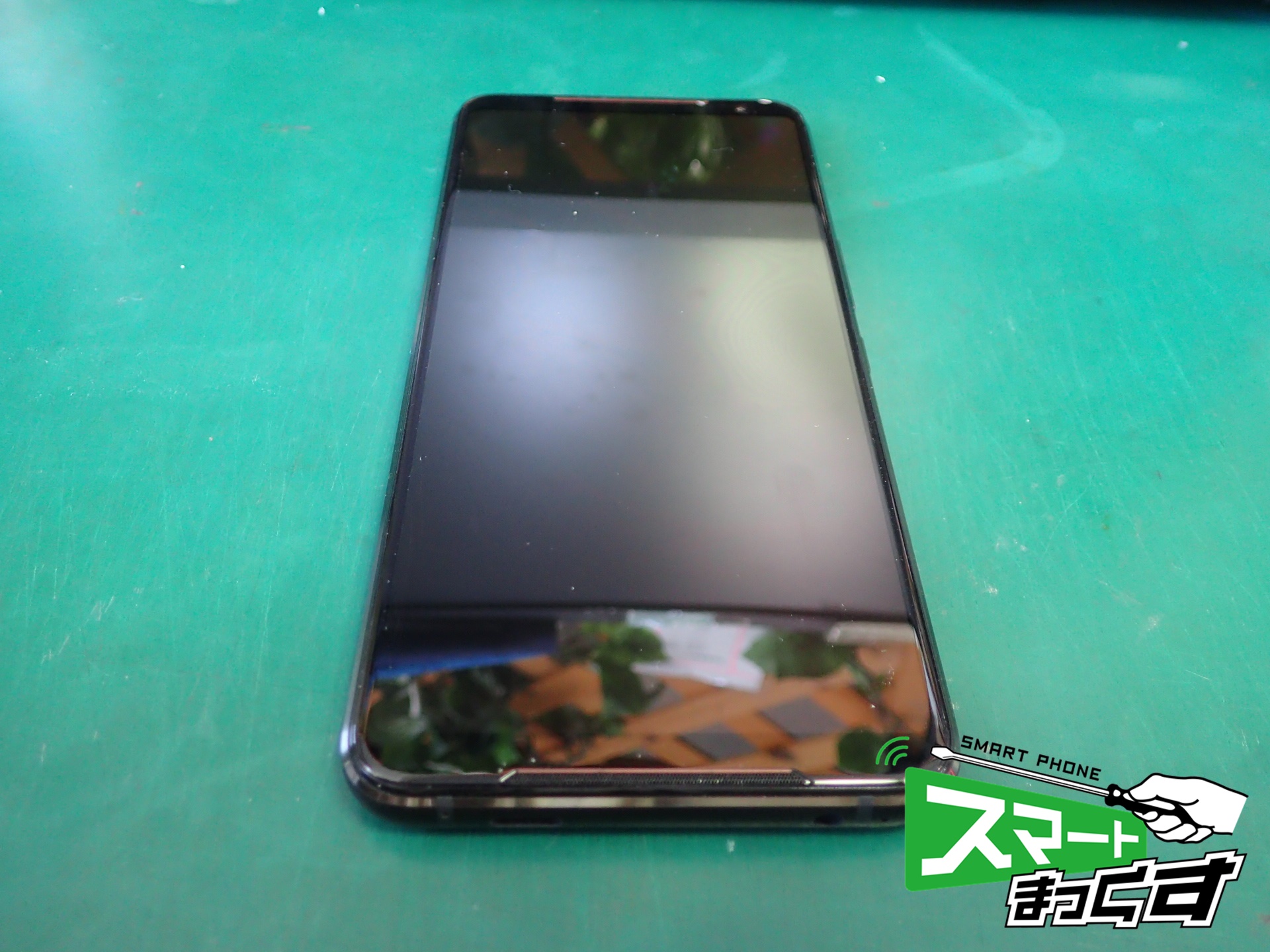

![ROG Phone2 ZS660KL 液晶割れ修理](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300551-1024x768.jpg)

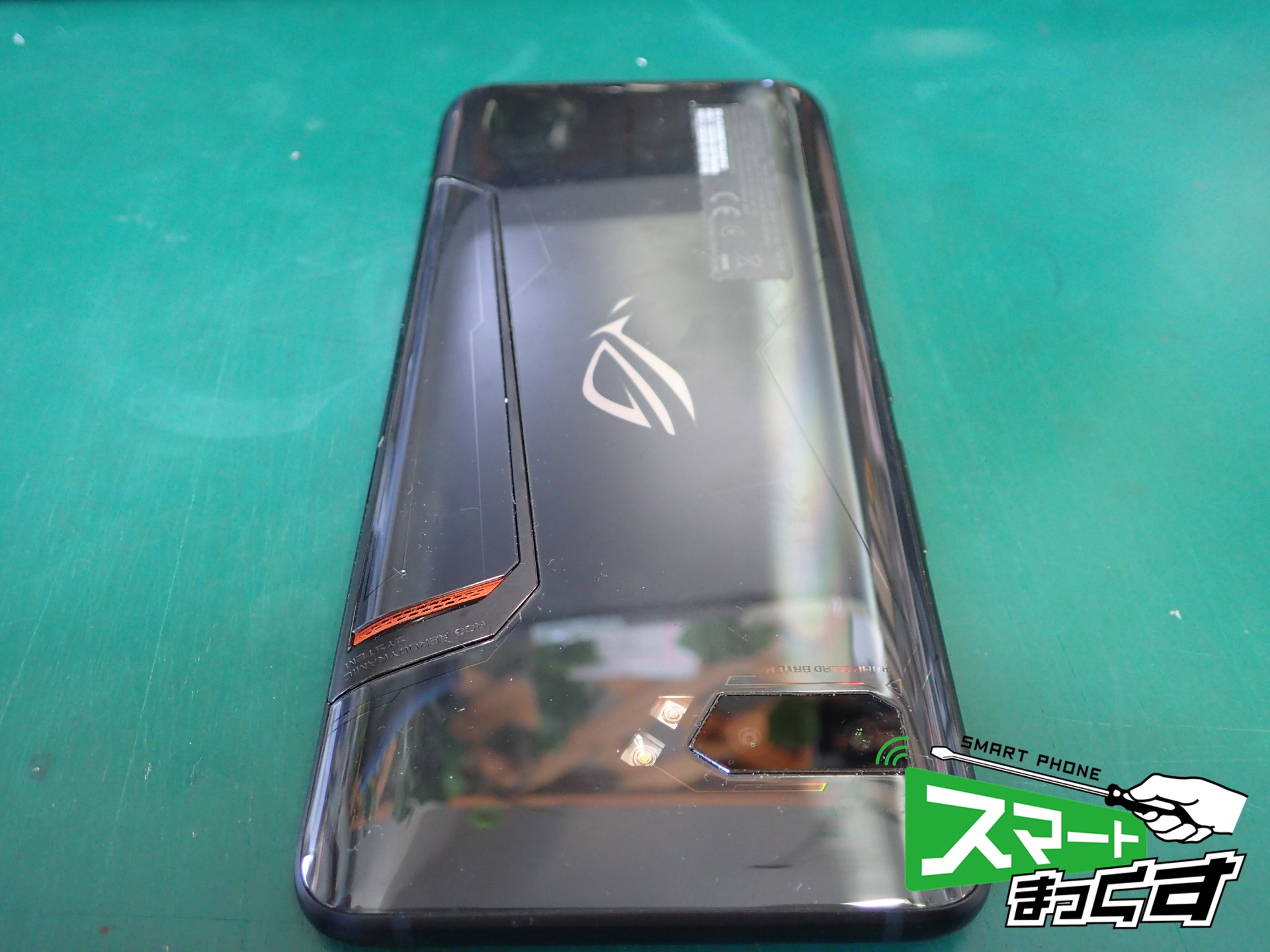

![ROG Phone2 ZS660KL 背面外観](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300556-1024x768.jpg)

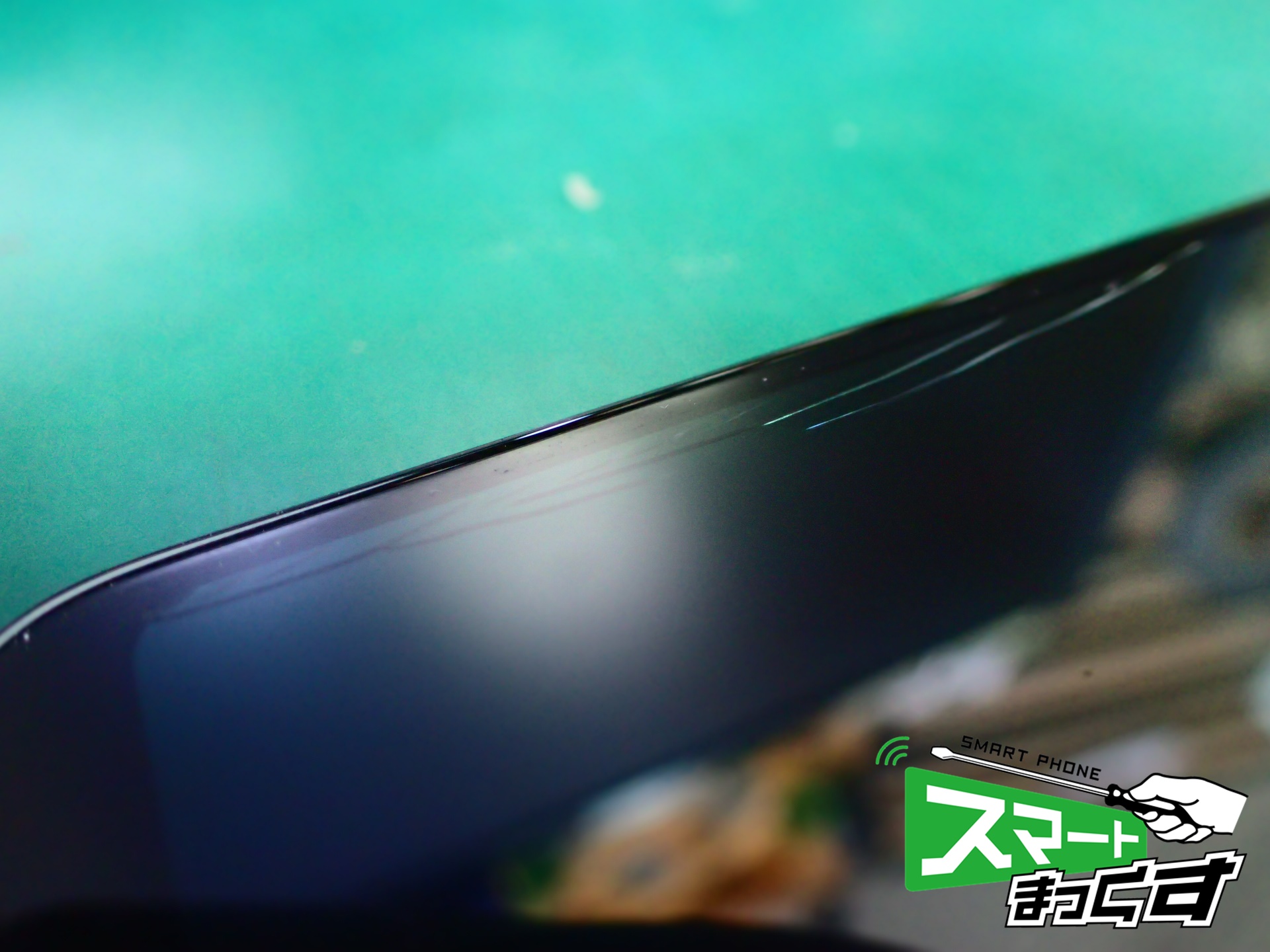

そんなROG PhoneⅡの弱点はディスプレイになります。
落としたり、圧力が加わったりの衝撃で、AMOLED(有機ELディスプレイ)が割れます。
ちょっとした衝撃に弱い上に、ほんの少しの傷でも画面全体が表示されなくなってしまい、
一瞬の内に使用不可になってしまいます。
![ROG Phone2 ZS660KL 液晶破損部拡大](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300548-1024x768.jpg)
そんなROG PhoneⅡの分解の一部始終をご紹介していきます。

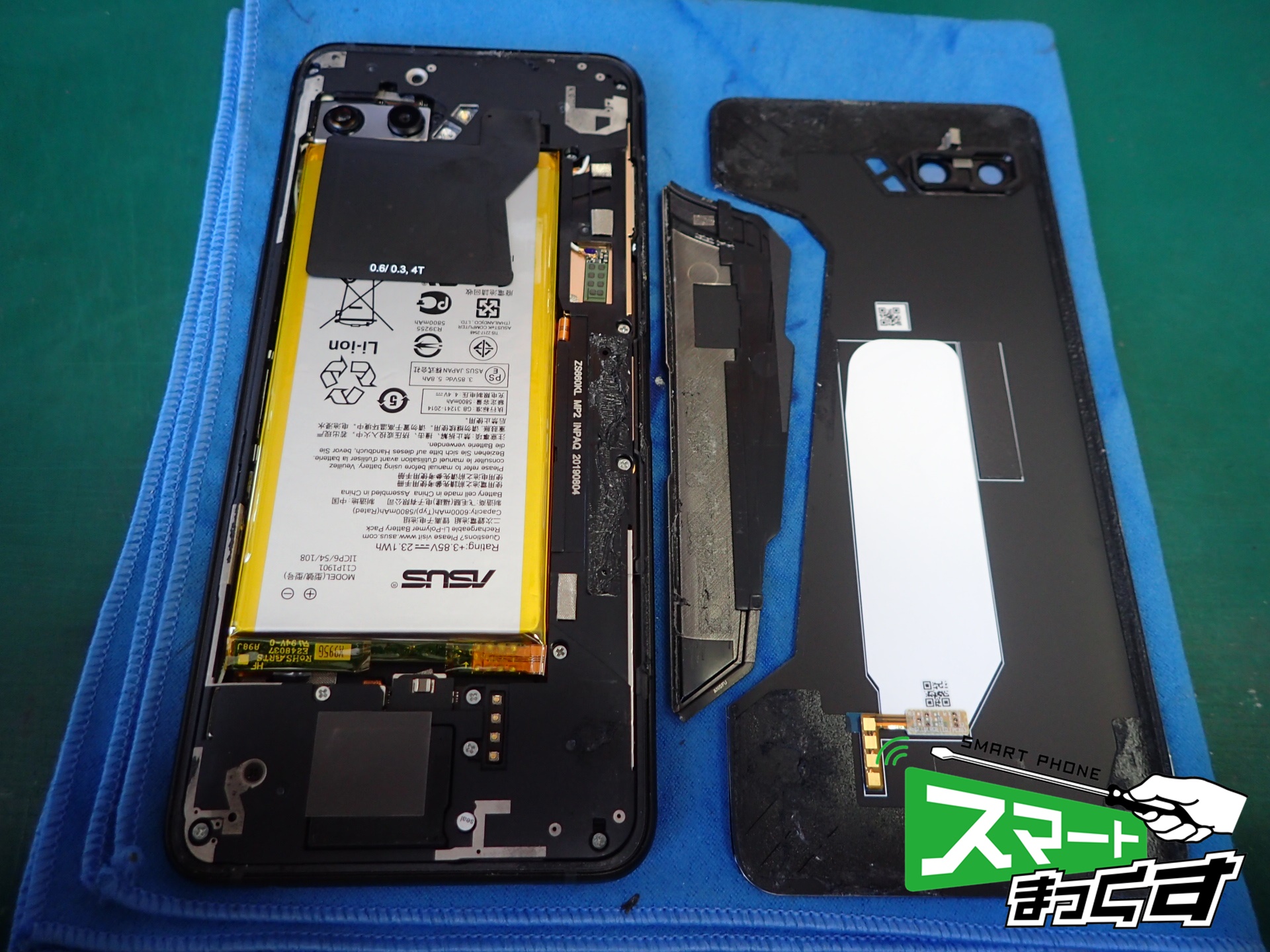

まずは背面に熱を加え、リアパネルを外します。
初代ROG Phoneと異なり、指紋センサーが背面にはないので、破損させるリスクは軽減されましたが
リアパネルへのアプローチは慎重に行わないと塗装が剝がれてしまい美観を損ねてしまいます。
![ROG Phone2 ZS660KL 背面パネル分解](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300558-1024x768.jpg)

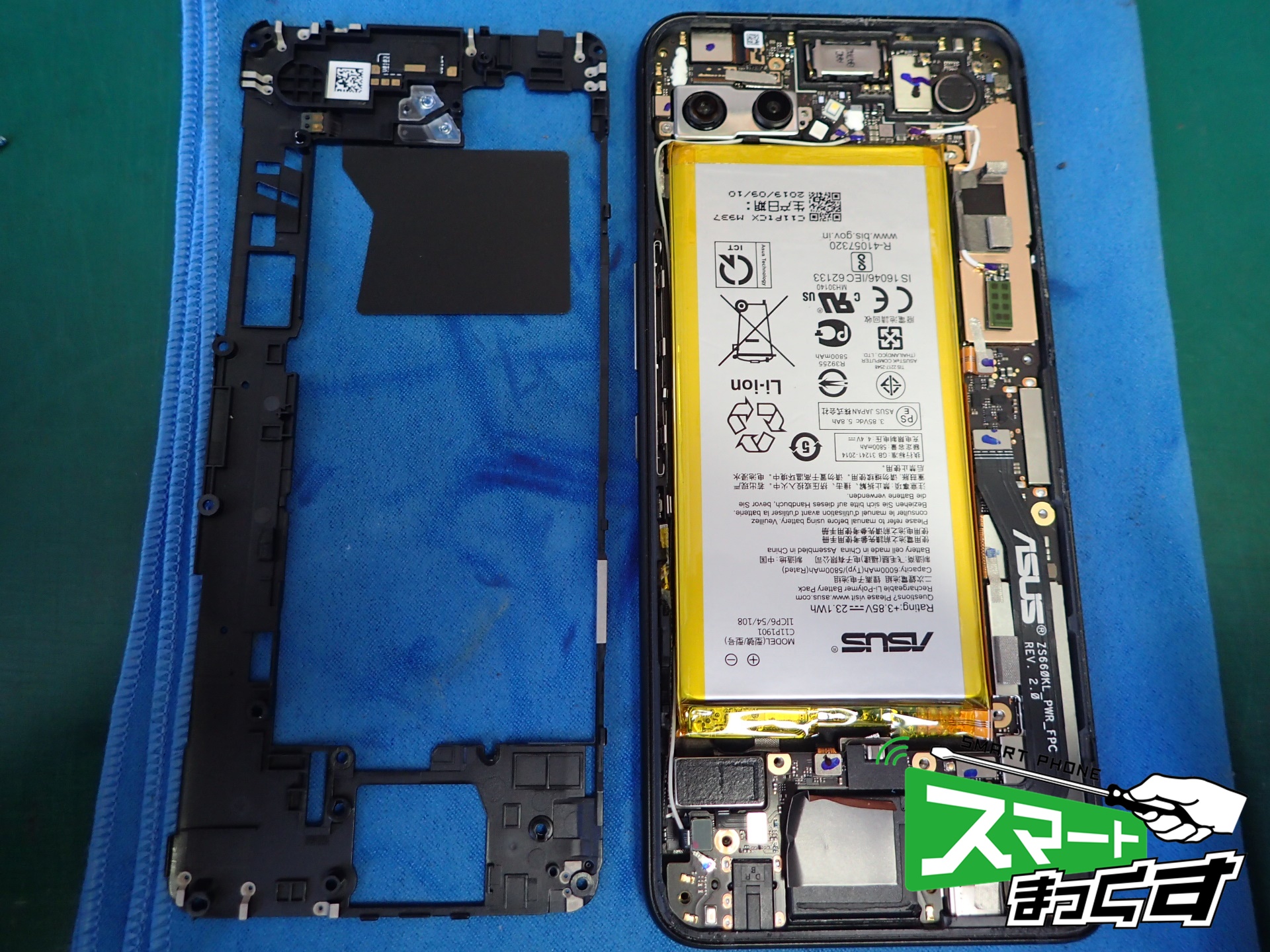

リアパネルを外すとブラケットあるので、
これを外すと基板全体が露出します。
初代ROG Phoneよりもコネクタの数が少ない印象です。
このコネクタも全て外し基板をフレームから取り外していくのですが、

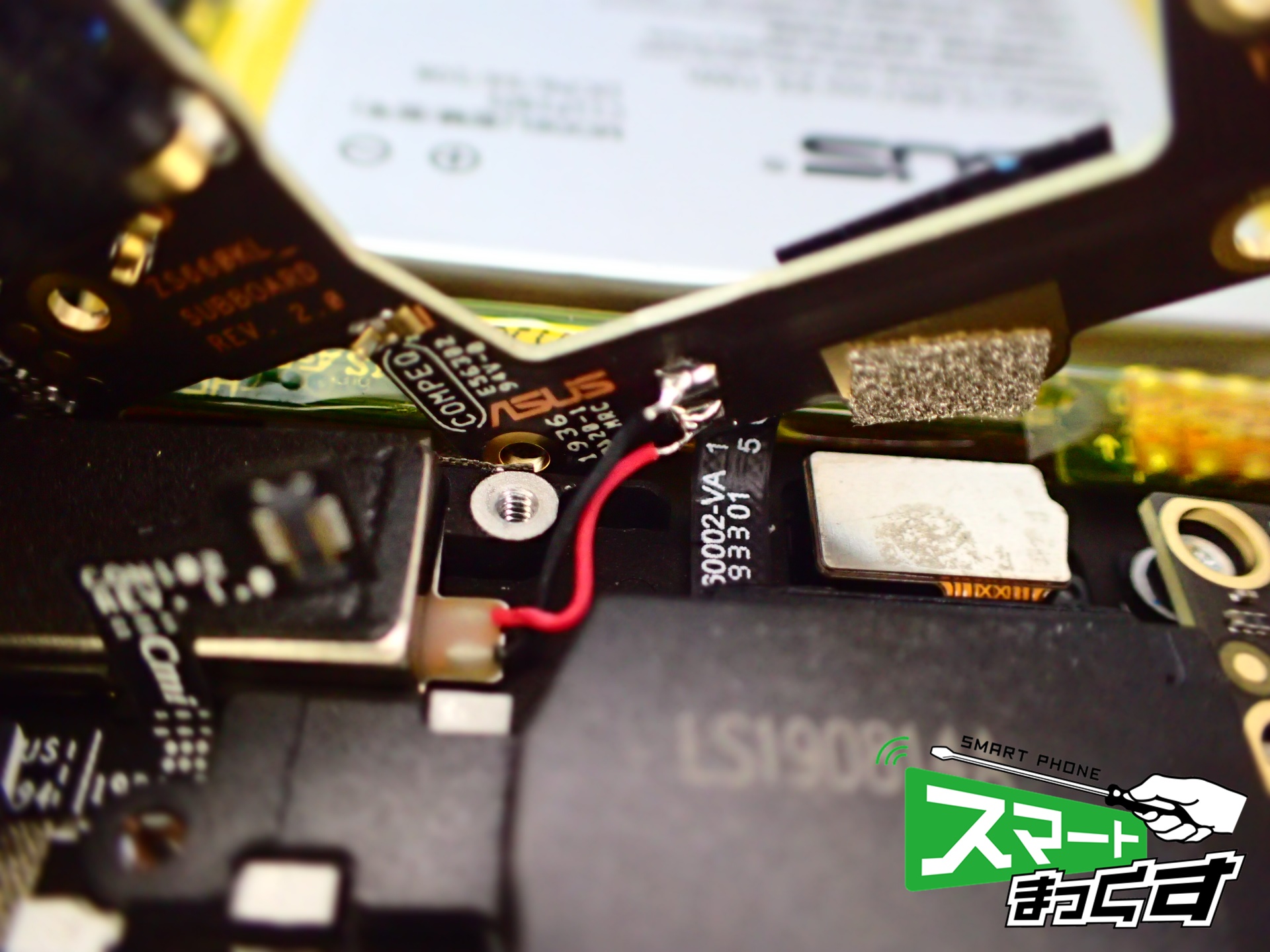

バイブが写真のようにフレームに固定されています。
これをきちんと外さないと銅線が断裂してしまったり、
サブ基板上のバイブのパターンを傷める原因になります。
![ROG Phone2 ZS660KL 内フレーム分解](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300559-300x225.jpg)
![ROG Phone2 ZS660KL サブ基板](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300560-300x225.jpg)

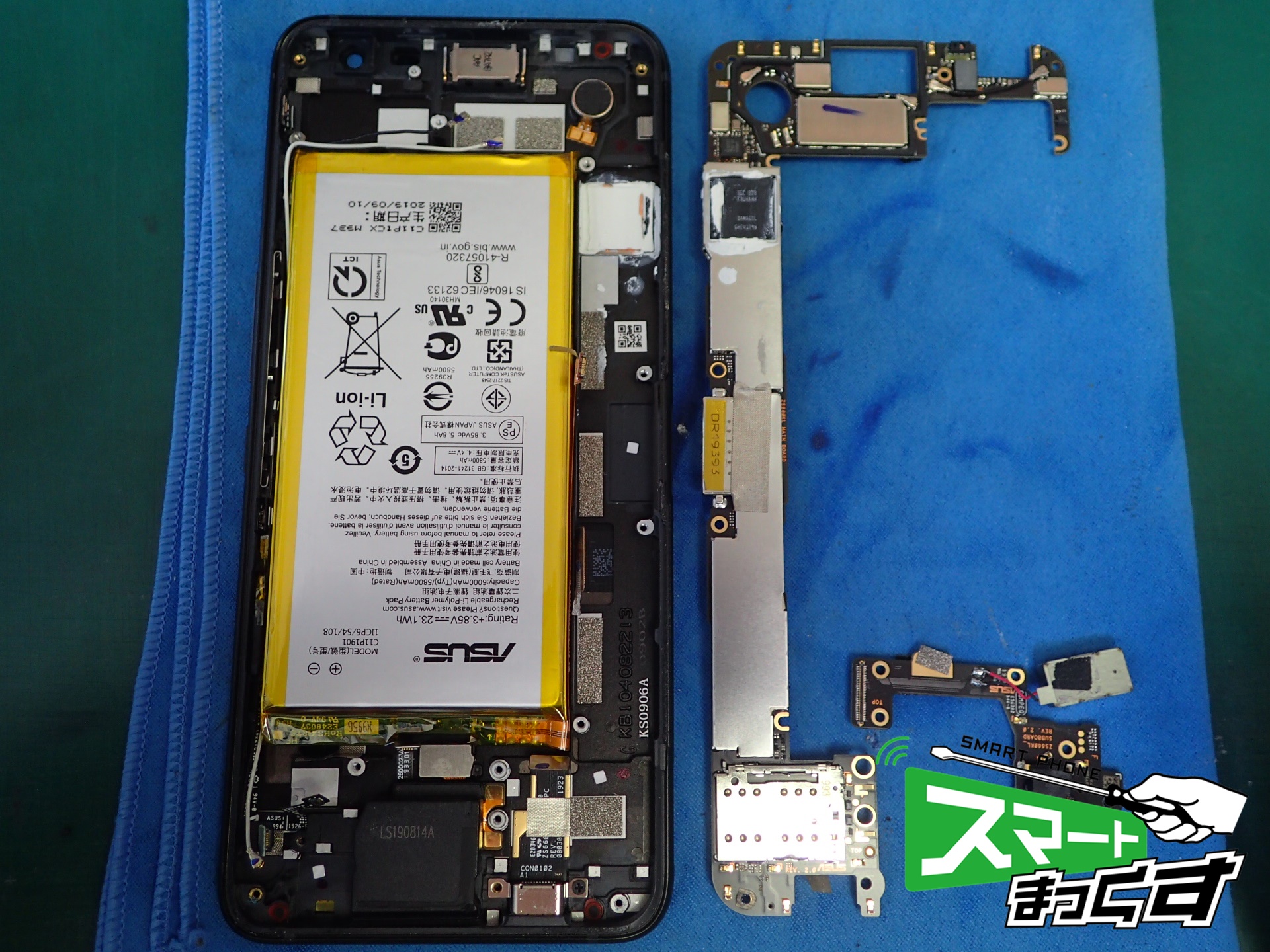

基板を外して安全を確保した後、画面を外していきます。
ディスプレイ自体は特別な構造になっているわけではありませんが、

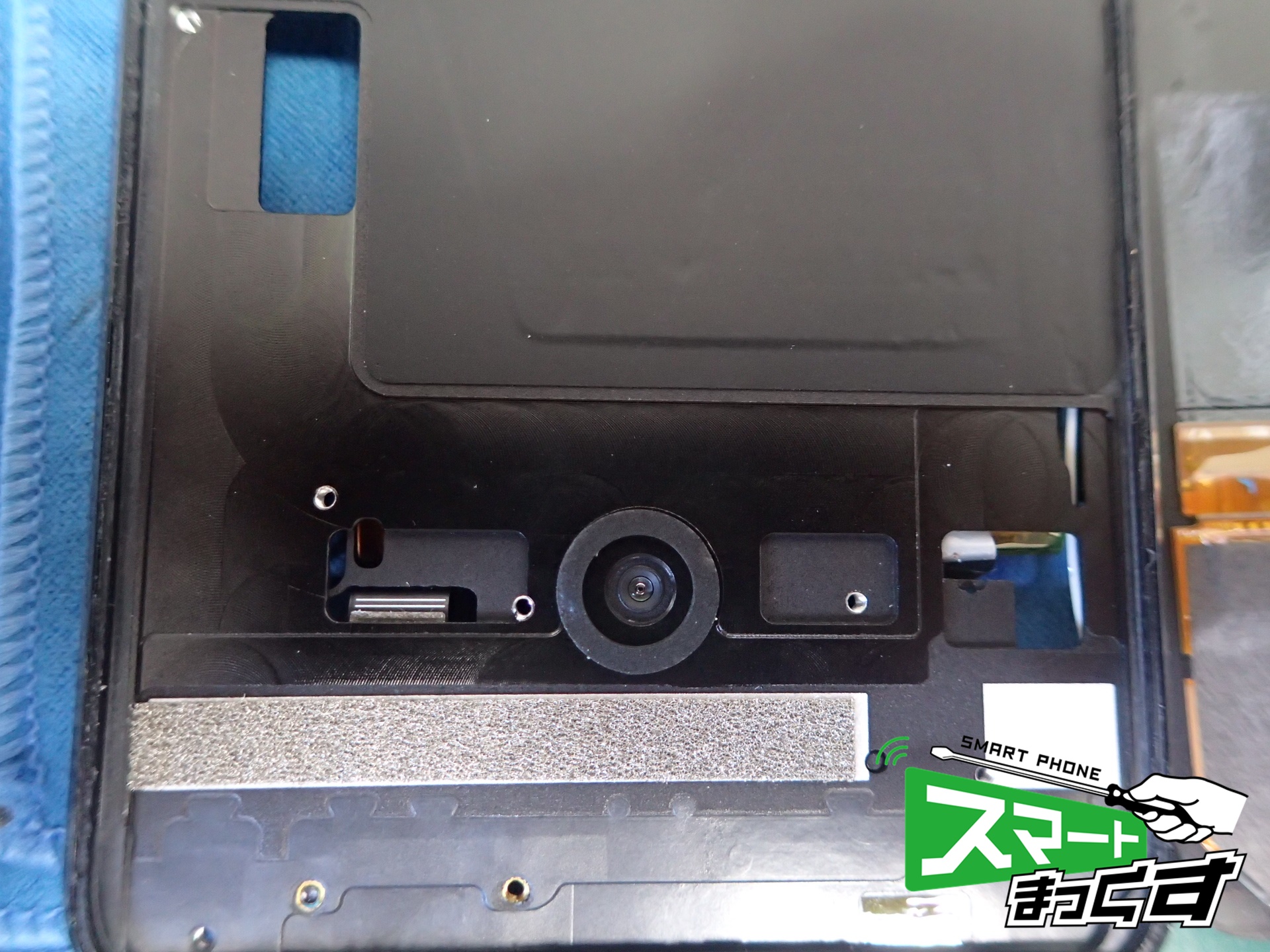

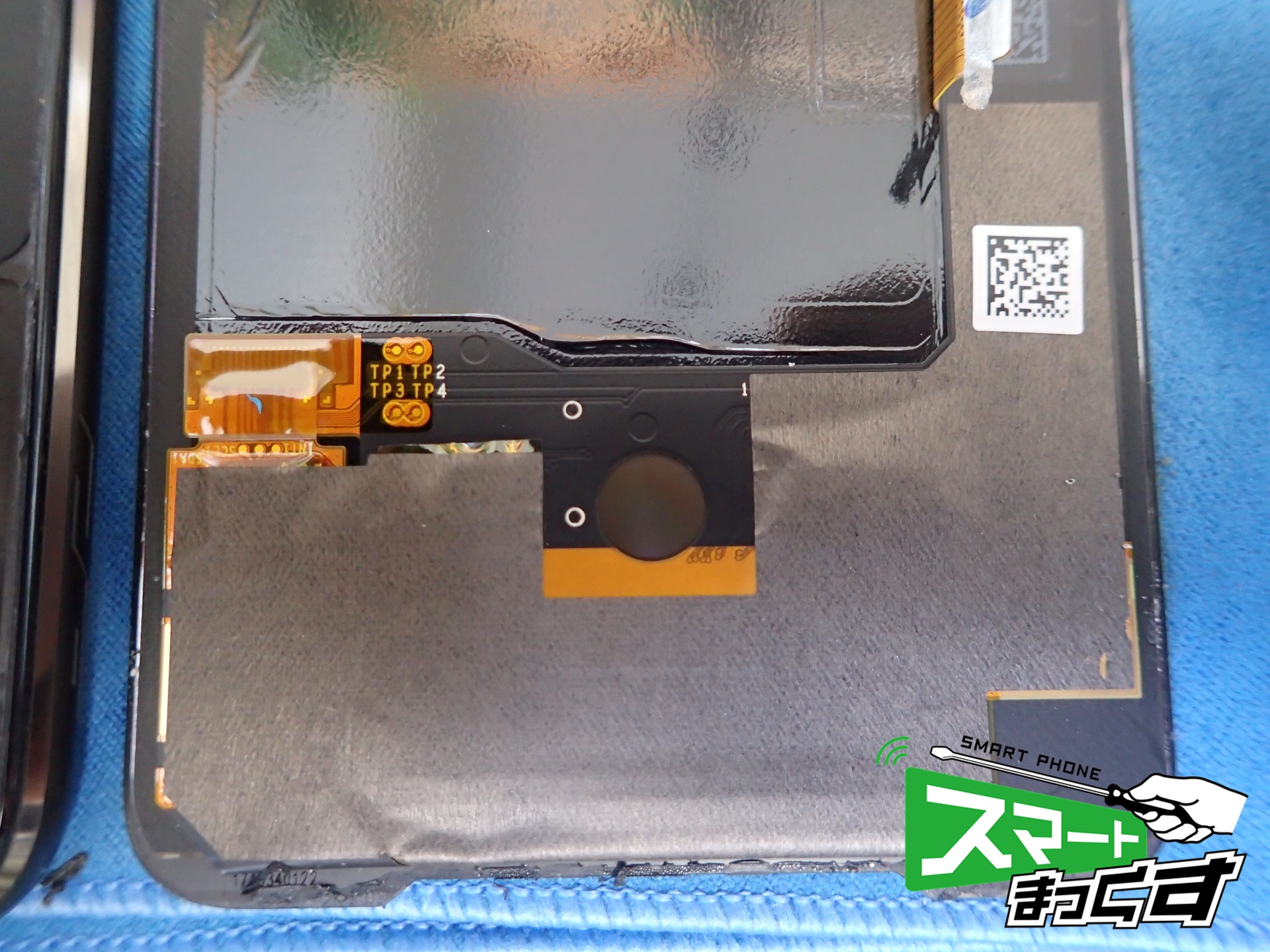

ディスプレイの下に光学式の指紋認証センサーがあるので、
画面を剥がす際に気の抜いたこともできません。
![ROG Phone2 ZS660KL 基板取り外し](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300563-1024x768.jpg)
![ROG Phone2 ZS660KL 指紋センサー ディスプレイ側](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300565-1024x768.jpg)
![ROG Phone2 ZS660KL 指紋センサーカメラ](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300564-1024x768.jpg)

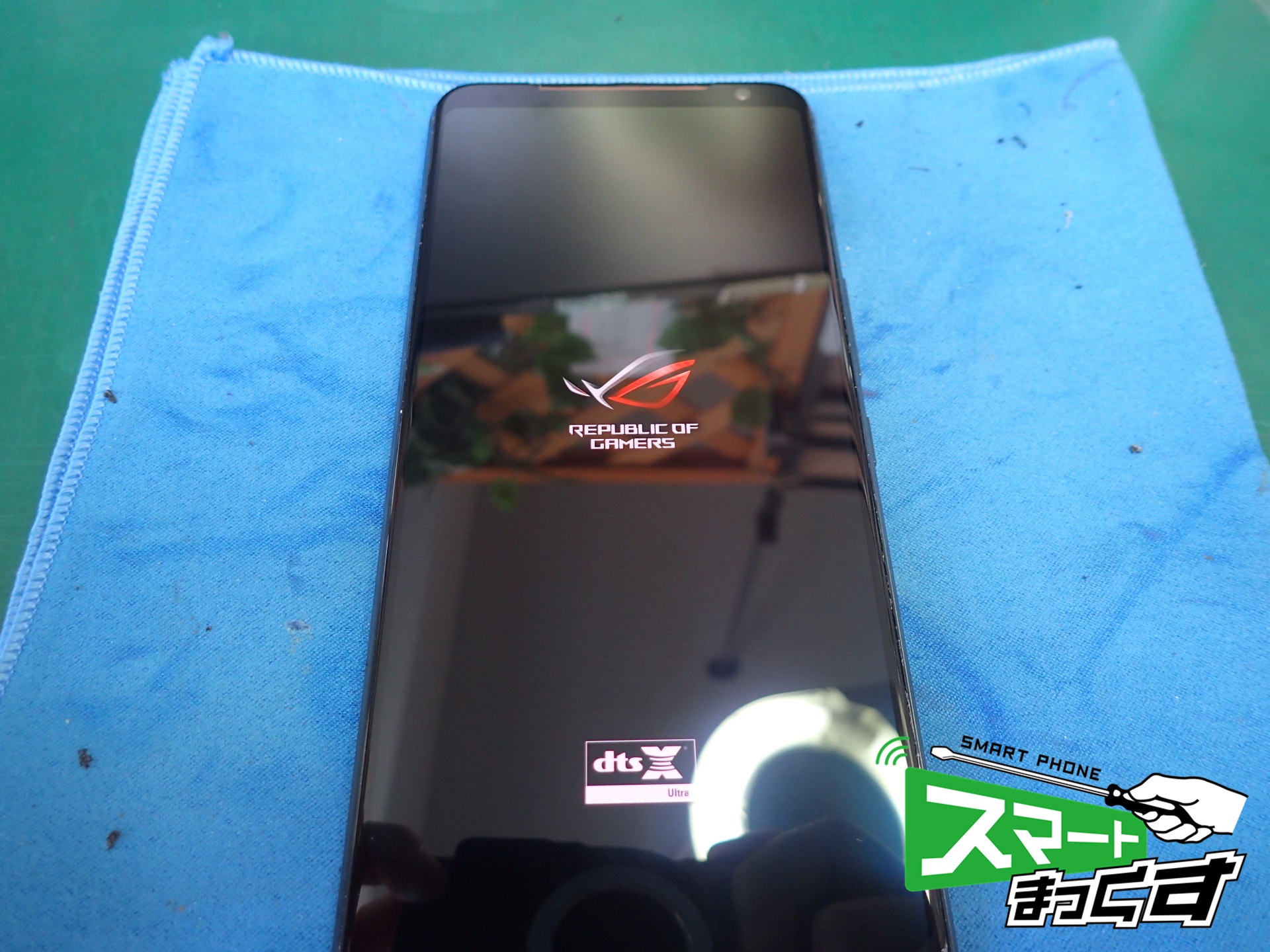

画面を剥がしたのち、綺麗にクリーニングを行い、新しい画面を接着し、
元通りに組み戻して修理完了です。
無事にディスプレイの表示は復旧致しました。
![ROG Phone2 ZS660KL データそのままで修理完了](https://www.smart-max.jp/wp-content/uploads/2020/01/P1300567-1024x768.jpg)
分解した感想として初代ROG Phoneに比べ、
再組み上げの煩わしさが改善されている印象を受けました。
画面割れ修理の場合、90分~でご対応可能な機種になります。
耐久力には少々難ありのディスプレイですが、
それを差し引いても色彩の再現度とレスポンスの速さは他のスマートフォンから群を抜いて高性能ですので、
修理して後悔することはない機種ではないでしょうか。
万一のことがあれば一度お問合せ下さいませ。
