USBメモリ修復 物理破損に即日対応 -東京- 写真付きで解説！

いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。
スマートまっくす 修理担当の久保田です。

今日は変わり種の修理のご紹介です。
普段はスマホやタブレットなどのご依頼がほとんどですが、今回はUSBメモリの物理破損の復旧のご依頼を頂戴致しました。当店は基板実装されているUSBコネクタやSIMスロットの交換も行っておりますので、はんだ付けされているパーツの交換は得意としています。

当店の技術を生かして復旧が出来ないかというお問合せを頂戴致しました。
こういった物理破損の修復はまず間違いなく、データそのままで直すことが可能です。
NPO日本はんだ付け協会 1級を所持している私が、修理を担当させて頂きました。

※NANDそのものが故障している場合や、論理障害の場合は当店でもお力になる事が出来かねております。

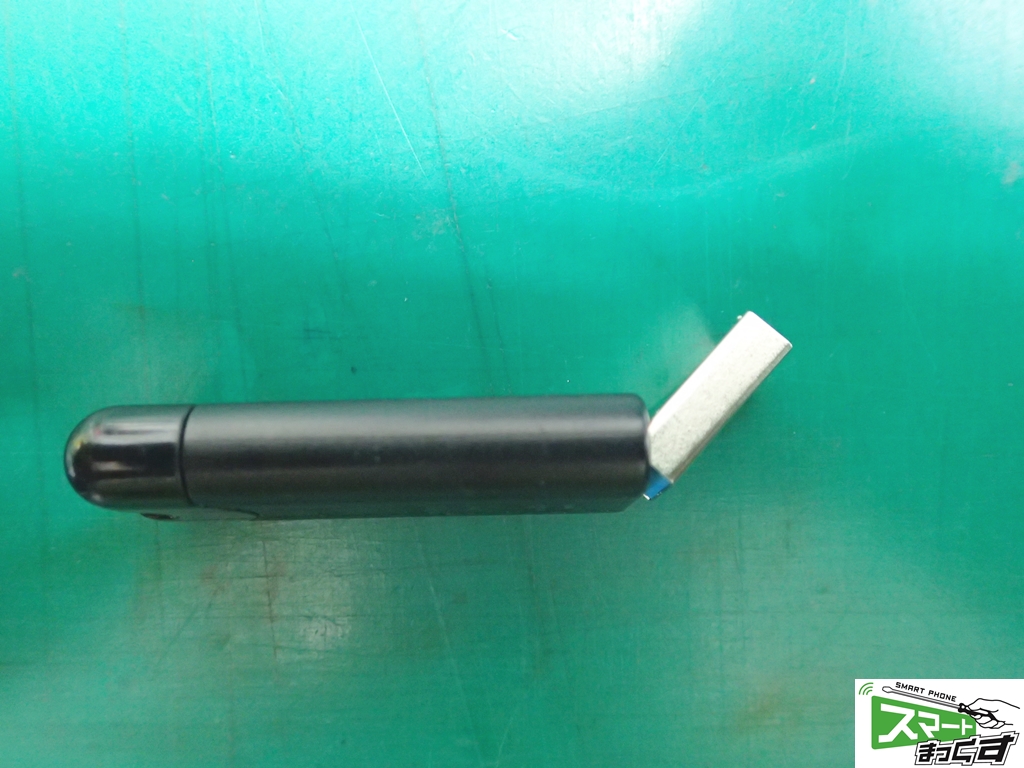

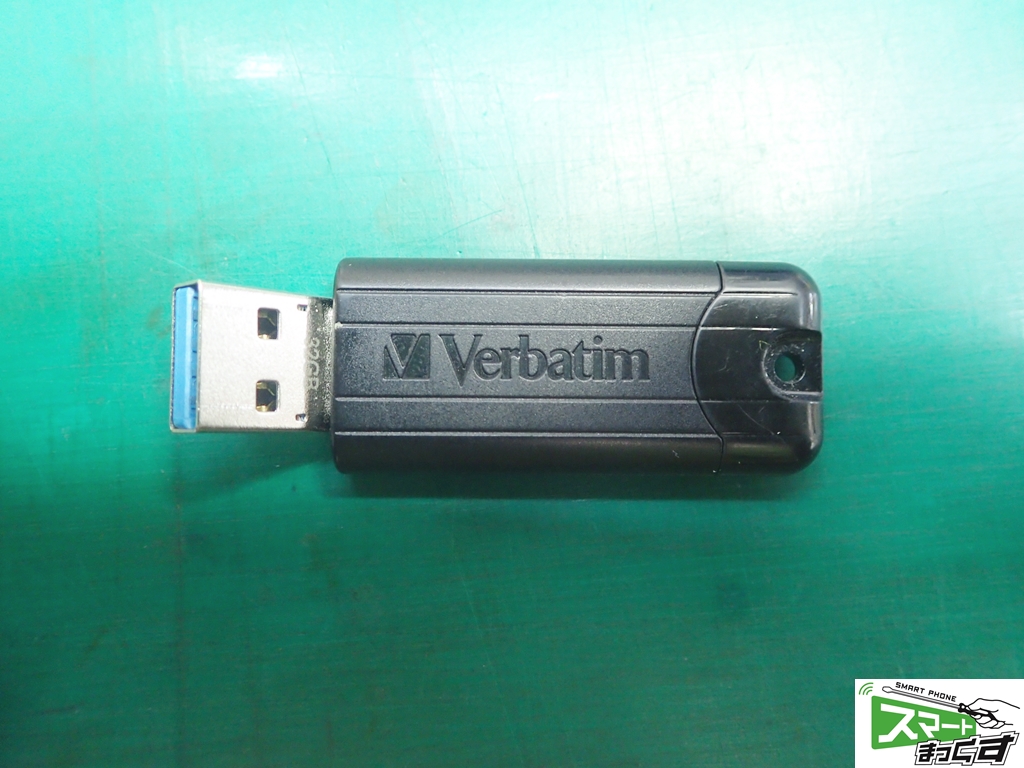

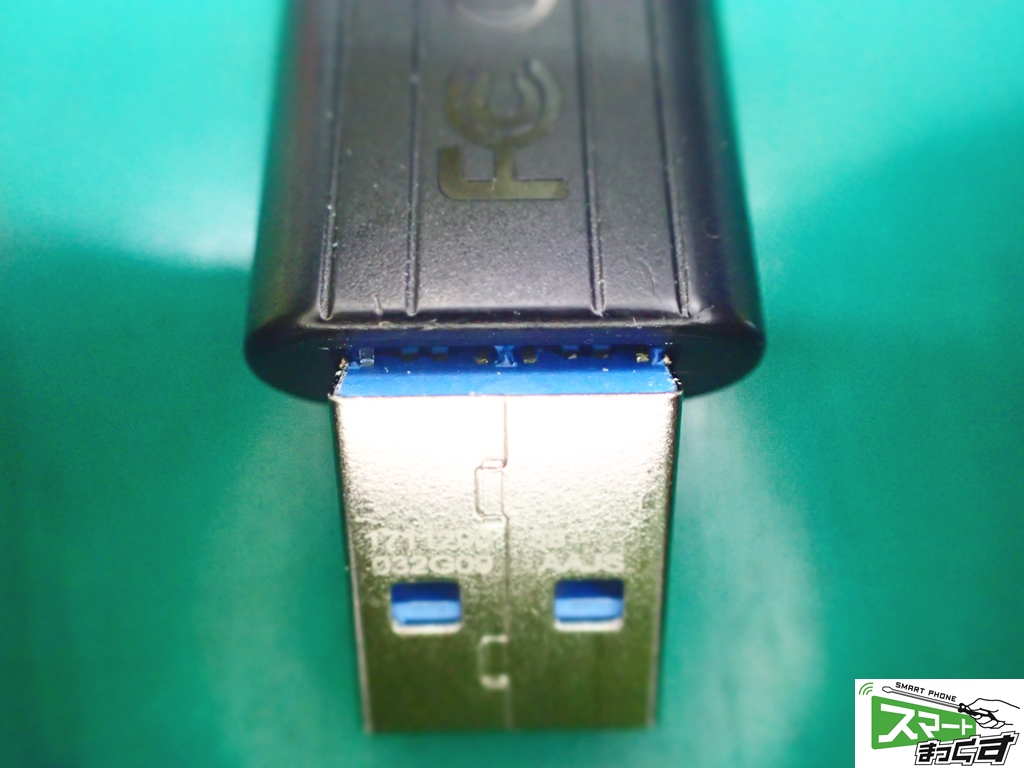

完全にボッキリと折れているのが、素人目で見てもわかる状態ですね。
折れているピンは電気信号を伝える大事な役目を持っていますので、この状態ではPCに挿しても勿論認識しません。

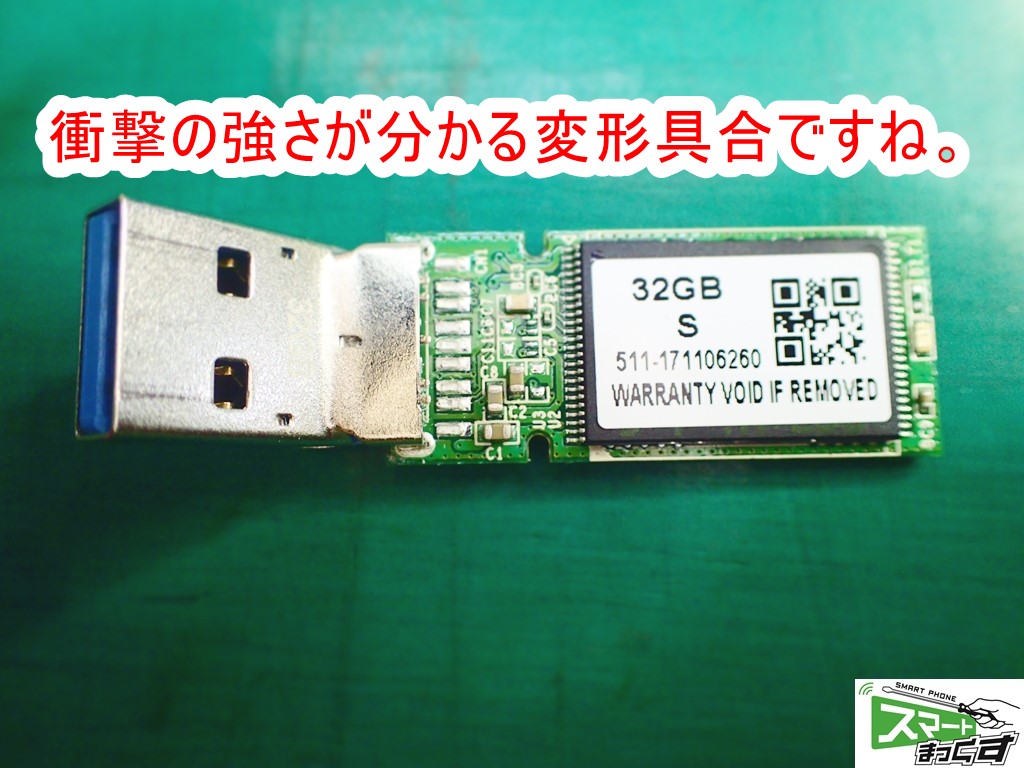

まずは患部を露出させるため、プラスチックケースを分解していきます。

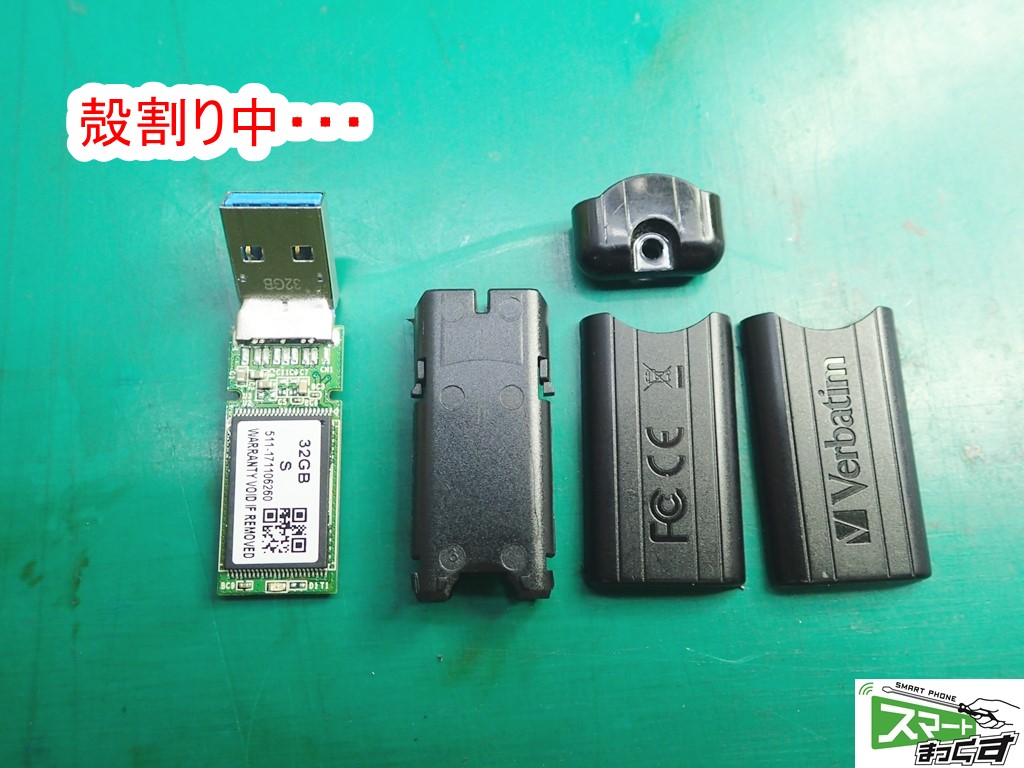

周りを覆っているプラスチックケースの分解をしました。
このUSBメモリ、ネジやツメなどで組まれているわけではなく、接合部は完全に接着されているタイプでしたので、ナイフを使って中の基板を傷付けないように慎重に切れ込みを入れてケースを分解します。

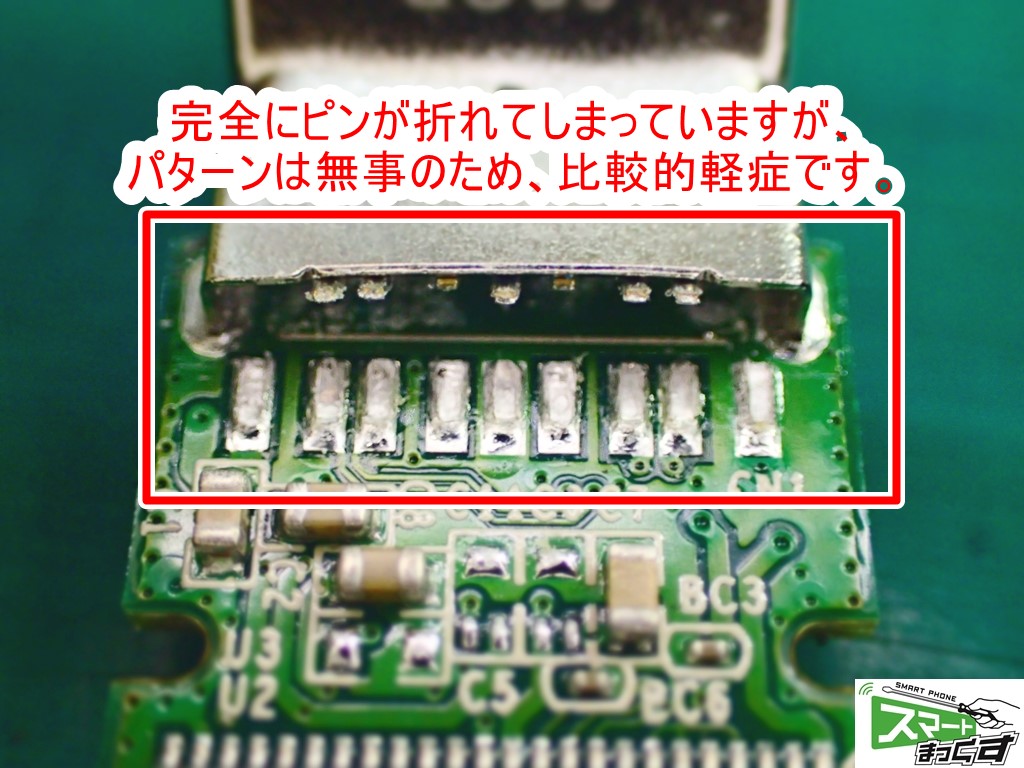

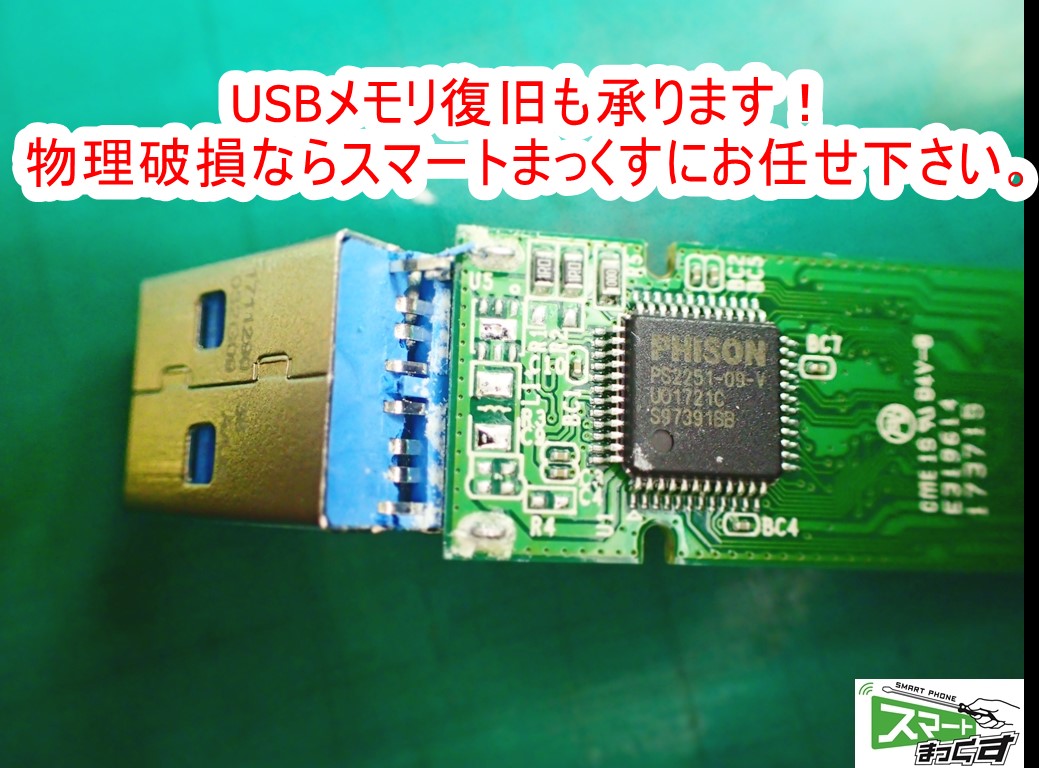

患部を拡大してみました。
本来載るべきはんだの部分から完全に剥離しております。
幸いにもランド（はんだを載せるのりしろ部分）には剥離も見当たらず、比較的軽症の状態でした。
※剥離が起きているとはんだを載せることが出来ないため、エナメル線を使ってジャンパー補修をします。

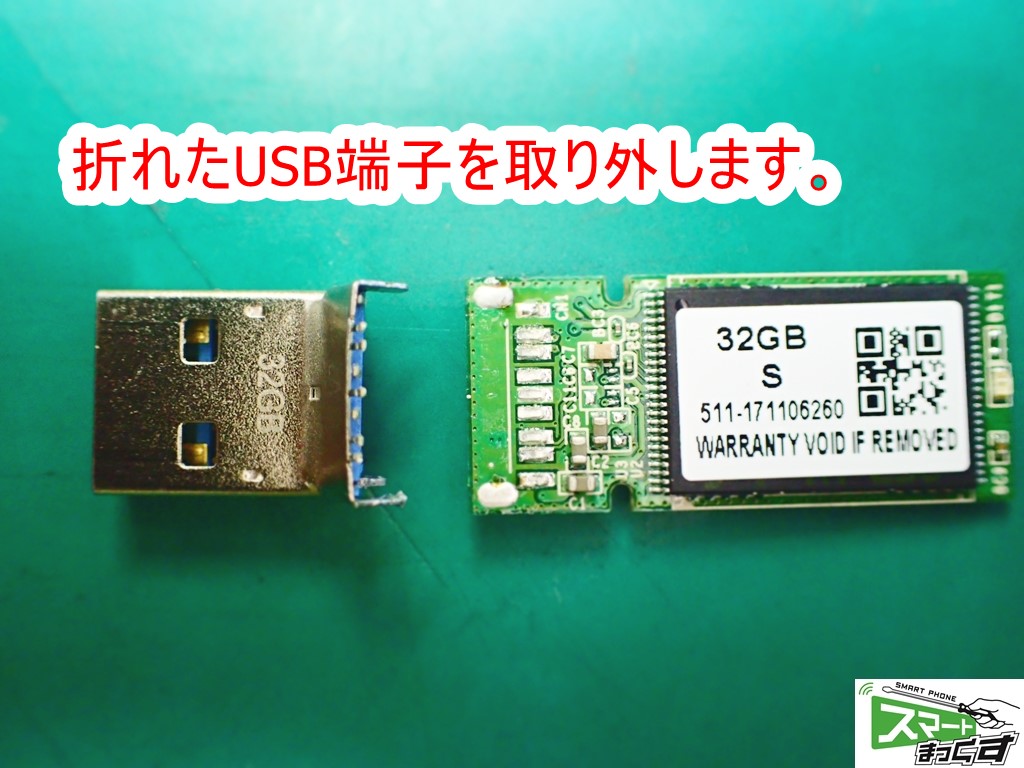

まずは折れてしまっているUSB端子を基板から取り外します。
さて、本来はここでUSB端子を交換することで済むことなのですが、部品パーツを取り寄せしなければならなかったので、数日かかってしまいます。

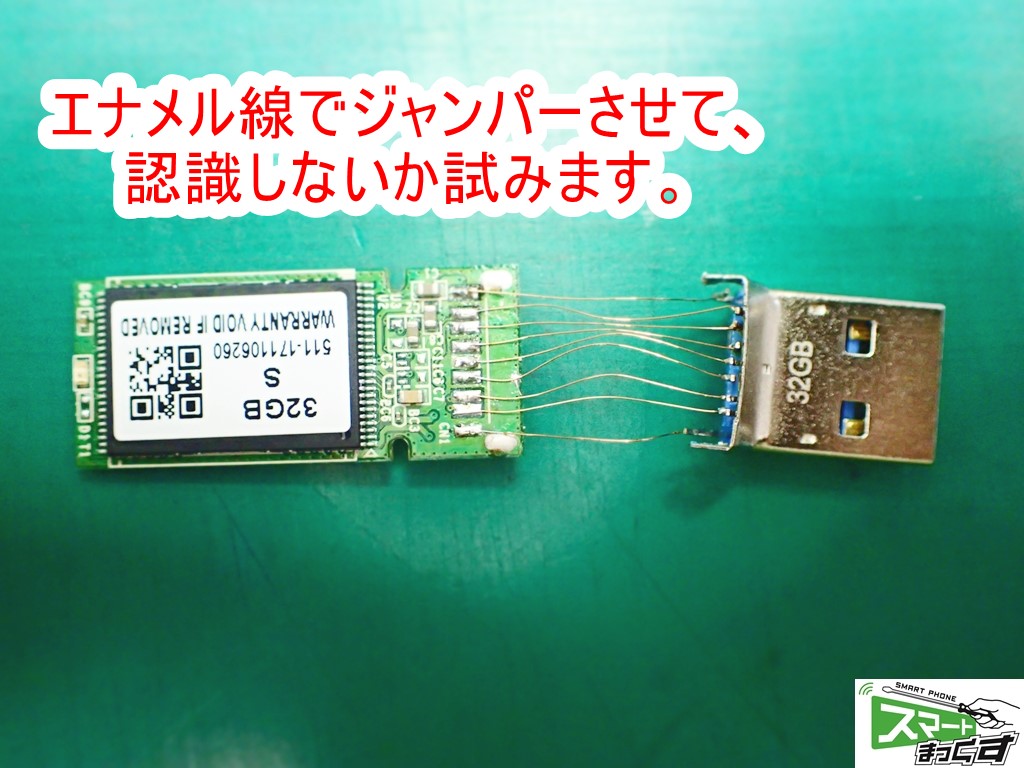

もしかすると折れてても導通さえ取れれば、即日修理完了に加え、このままデータを引っこ抜けるかもしれないと思い、トライしてみました。


【結果】ダメでした

エナメル線の修復が失敗に終わりましたので、部品パーツを取り寄せて交換を行います。

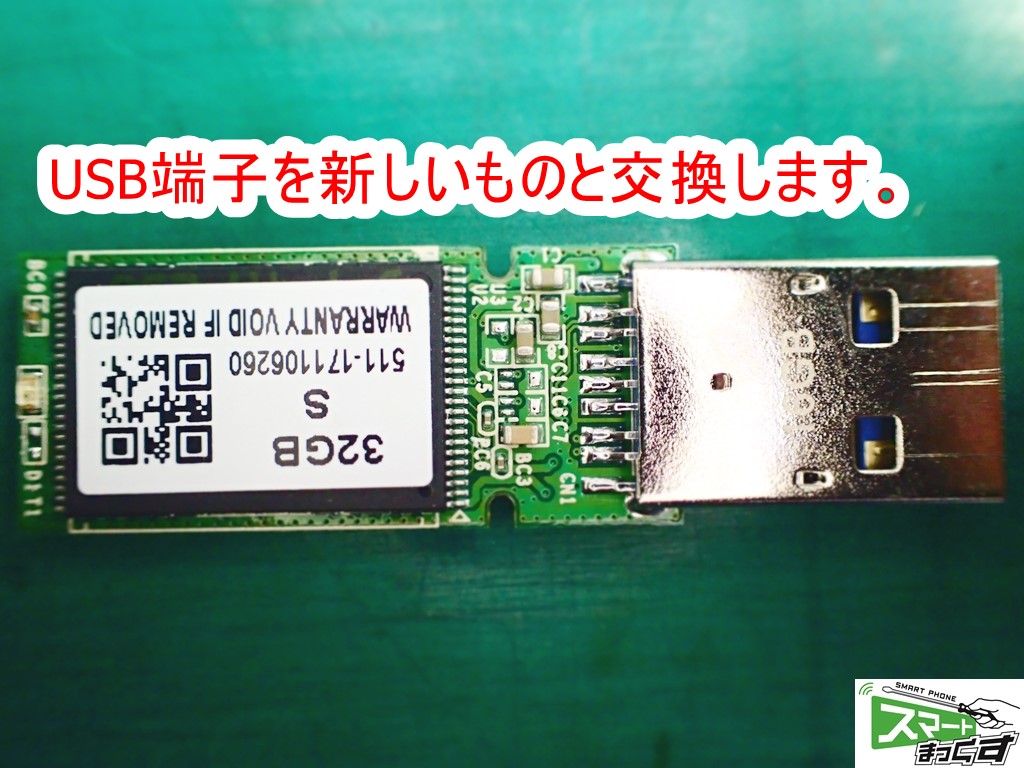

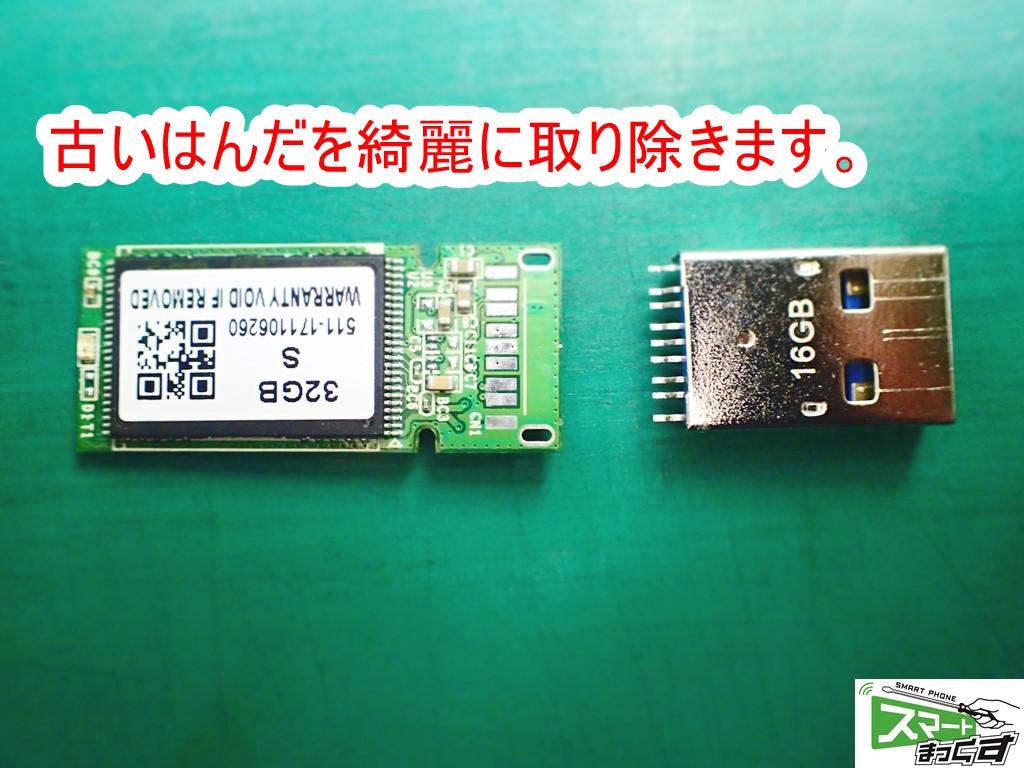

古いはんだを綺麗に取り除き、コネクタ実装に移ります。

綺麗にはんだ付け出来ました。
はんだ付けをした部分がキラッと光っているのは、良いはんだ付けの証拠です。

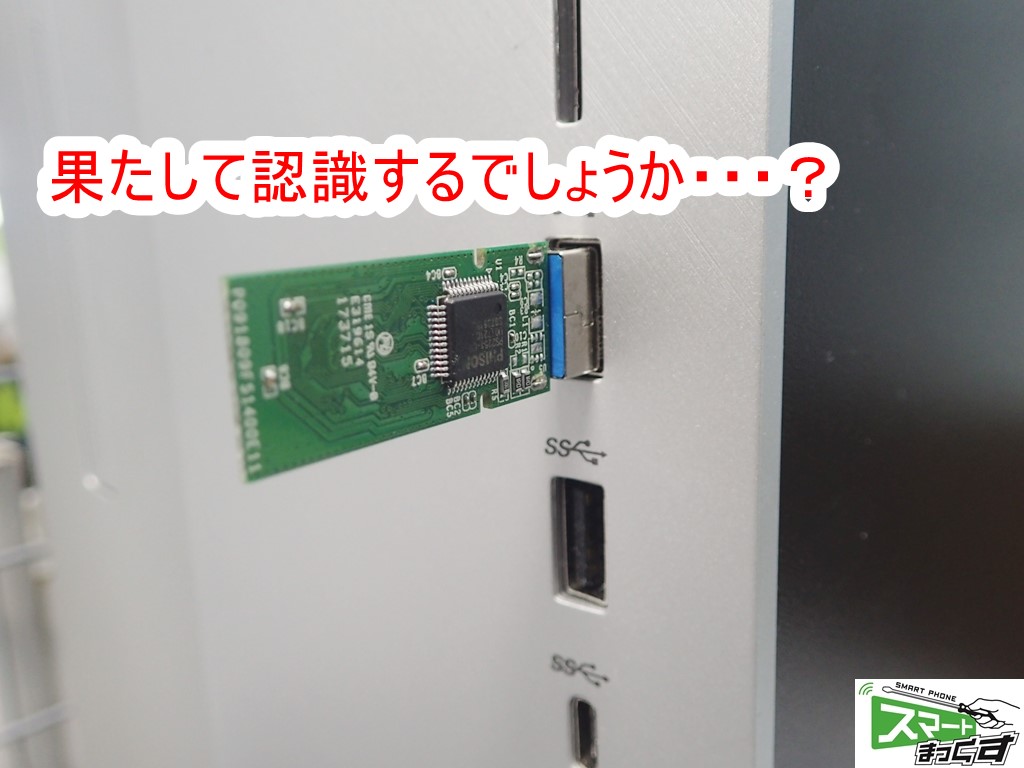

さて、緊張の一瞬。
果たしてちゃんと内部メモリにアクセス出来るかどうか…。

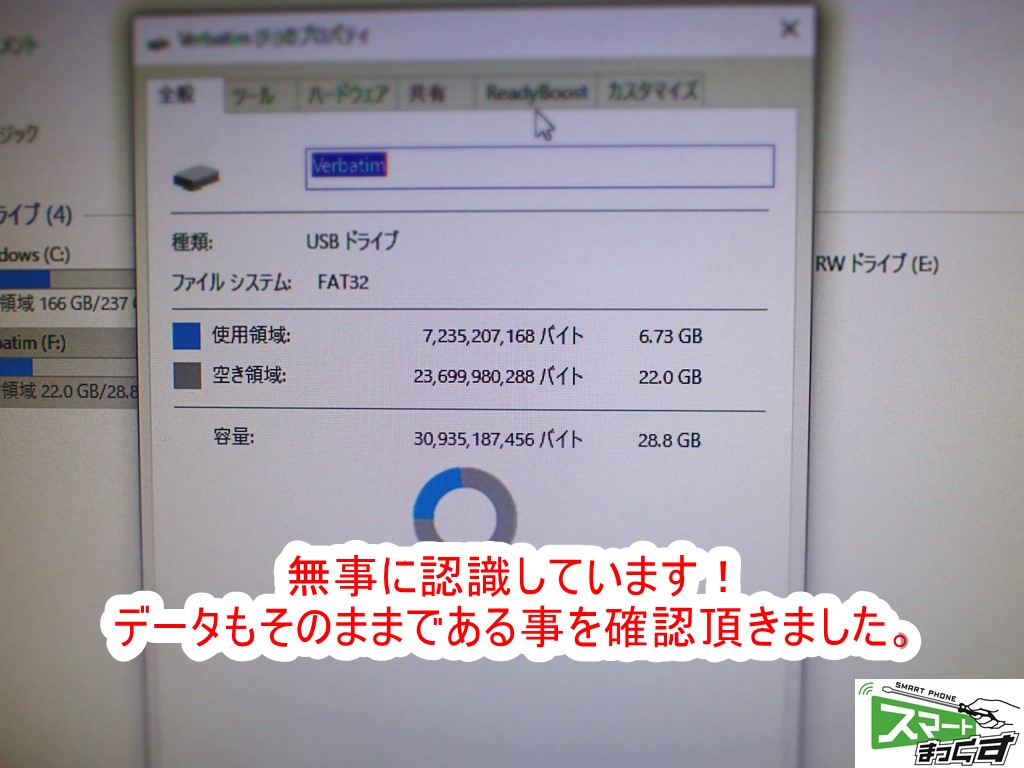

無事に修復完了です！
お客様にもデータの内容を確認頂き、すべて残っている事を確認頂きました。
部品パーツさえあれば当日に復旧も可能です。
まずはお気軽にご相談下さいませ。

USBメモリ修復もスマートまっくすにお任せ下さい。
