Xiaomi 14T Pro 割れてしまった画面とリアパネルを同時交換修理 – 大阪

今回は落とした衝撃により画面とリアパネルの割れてしまった「Xiaomi 14T Pro」の修理事例のご紹介です。

まずは店頭にて状態の確認を行います。
画面の様々な箇所に割れがあり、フレームには多くの打痕がついています。

なお、フレームの打痕は本体下部が一番激しく、一部欠損してしまっています。

分かりづらいですが、リアパネルもフレームの打痕を起点に細かな亀裂が入ってしまっています。

今回は「画面」「リアパネル」「フレーム」をそれぞれ修理ご希望とのことなので、早速作業を行っていきます。

今回は、画面とフレームが一体化された「アッセンブリーパーツ」を使用して修理を行います。
この場合、破損した端末から必要な各種パーツを取り外し、新しいフレームに移植していく作業が必要です。
そのため、破損した端末から各種パーツを取り外して行きます。

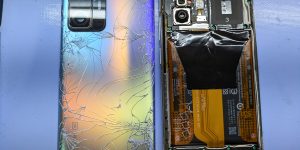

まずはリアパネルをサクッと剥がします。

続けて、メイン基板を固定しているブラケットやスピーカーユニットを外します。

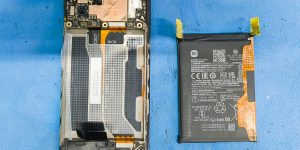

メイン基板やバッテリー、USBボード、イヤースピーカー等もすべて取り外します。

取り外したパーツすべてを新しい画面付きのフレームパーツに移植します。
パーツの移植し忘れがあると、一部機能が動作しなくなる可能性があるので、しっかりと確認しながら行います。

後は新しいリアパネルをしっかりと貼り付けたら組み上げは完了です。
外装パーツがすべて新しいものに交換されたので、ピカピカの端末に生まれ変わりました！
最後に各種動作確認を細かく行って、問題がなければ無事に修理は完了です！

この度も修理のご依頼を頂き誠にありがとうございます。

今回のようにフレームも同時に交換を行うケースでは、通常の画面交換とは作業内容が異なるため、別途お見積りが必要となります。また、フレーム自体の流通状況を確認する必要があるため、同様の修理をご希望の際は、まずは一度当店までお問い合わせくださいませ。
