【即日対応】Xiaomi Redmi Note 11 Pro 5G 画面交換修理 -滋賀-
表示パネルにヒビが入って真っ暗に…。
![Xiaom Redmi Note 11 Pro 5G 画面交換修理](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B1.jpg)
![Redmi Note 11 Pro 5G ヒビ割れ](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B2.jpg)
![](https://www.smart-max.jp/wp-content/uploads/2022/08/%E6%BB%8B%E8%B3%80%E5%86%99%E7%9C%9F%EF%BC%88%E6%AD%A3%E6%96%B9%E5%BD%A2%EF%BC%89.jpg)
スマートまっくすエルティ932店
この度はXiaomi(シャオミ)より発売されたスマートフォン「Redmi Note 11 Pro 5G」のご依頼です。
Redmi Note 11 Pro 5Gは手ごろな価格で入手可能で国内版においてはおサイフケータイや5Gに対応したコストパフォーマンスに優れた端末となっています。

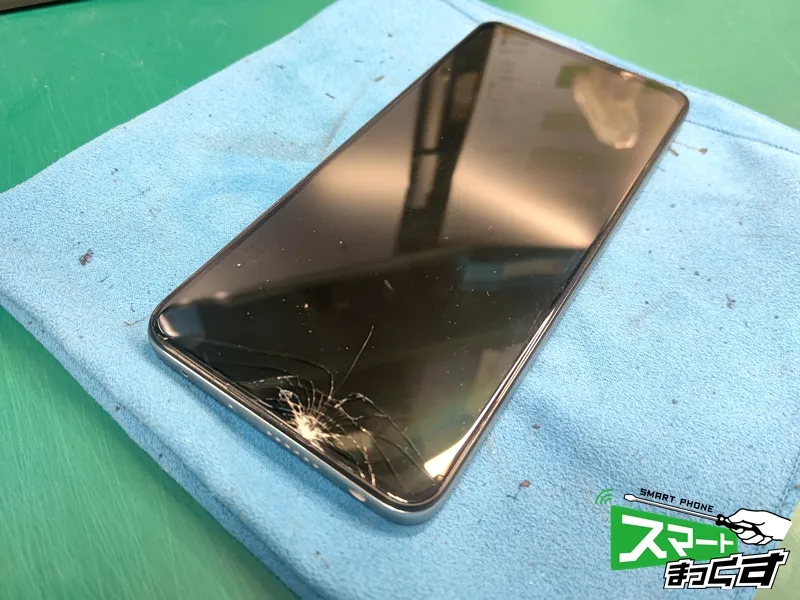

そんなRedmi Note 11 Pro 5Gですが、落下衝撃により画面が映らなくなっていました。
画面左上の角から落下したと見受けられ、表示パネルにはヒビが入っています。
画面は映らないものの、音が鳴ったり動作している反応はございますので電源は点いている様子です。
それでは早速分解し、画面を交換していきましょう。
修理風景
![Redmi Note 11 Pro 5G 分解開始](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B3.jpg)
Redmi Note 11 Pro 5Gはリアパネルから分解していきます。
大まかにリアパネル、ミドルフレーム、メインフレーム、ディスプレイといった構造になっています。
![Redmi Note 11 Pro 5G リアパネル取り外し](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B4.jpg)
リアパネルが取り外せました。
最近の端末になるとリアパネルが湾曲していたり、フラットになっていたり様々ですがRedmi Note 11 Pro 5Gはフラットなタイプです。
指紋認証のケーブルだけ断線させないよう注意が必要です。
![Redmi Note 11 Pro 5G ミドルフレーム取り外し](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B5.jpg)
続いてミドルフレームを取り外していきます。
上部と下部がねじ止めされ、爪ではまっています。
ねじを外した後は爪ではまっている箇所を起こして取り外していきます。
ミドルフレームを取り外す際に勢いよく外すと指紋認証ケーブルが断線する恐れがあるので、ゆっくりとフレームを浮かせてコネクタを外します。
![Redmi Note 11 Pro 5G スピーカーとサブ基板取り外し](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B6.jpg)
ミドルフレームを取り外した後はバッテリーコネクタを外し、本体下部のパーツを取り外します。
画面のコネクタがサブ基板の下に取り付けられているので、スピーカーとサブ基板を取り外します。
![Redmi Note 11 Pro 5G 交換部品のテスト](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B7.jpg)
ここまで分解できましたら画面のコネクタにアクセスできますので交換部品のテストを行います。
この段階でタッチが効くか、表示に問題が無いか交換部品のテストをします。
今回はご依頼時点では全く映りませんでしたが、テスト段階で問題無く映っているので画面交換で修理できそうです。
![Redmi Note 11 Pro 5G 画面を取り外す前の注意点](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B8.jpg)
テストも終え、画面の取り外しへ…といきたいところですがそうはいきません。
画面接続用のケーブルが幅広になっていてこのままでは画面のコネクタがケーブルに引っかかり外れません。
このまま無理やり引っ張るとケーブルが破損しかねないため、少し持ち上げてコネクタを逃がすための隙間を作っておきます。
![Redmi Note 11 Pro 5G 画面取り外し](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B9.jpg)
ここまで分解できましたら画面を取り外します。
画面周囲のメインフレームは熱による変形が起きやすそうな素材に見受けられましたので、気をつけながら取り外します。
画面が取り外せましたら古い接着剤や埃などを除去、掃除して交換部品を取り付けていきます。

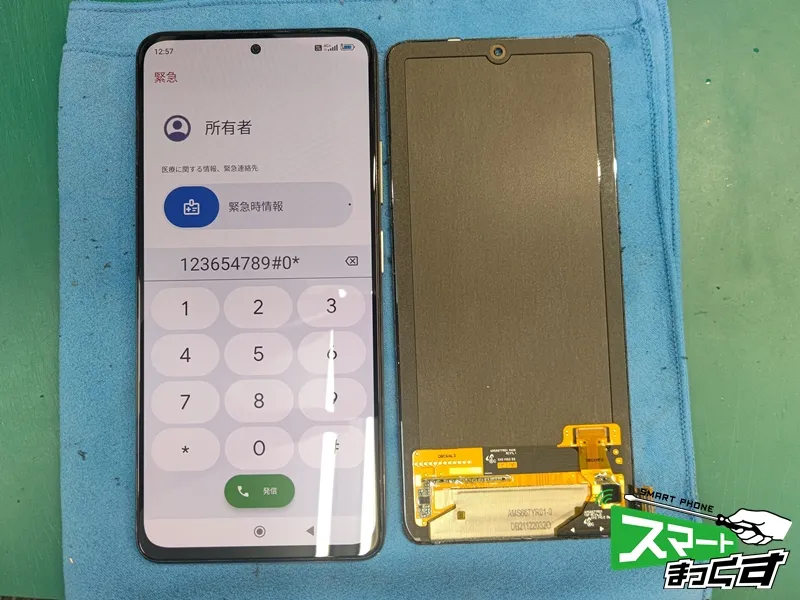

修理完了です!
![Redmi Note 11 Pro 5G 画面交換修理完了](https://www.smart-max.jp/wp-content/uploads/2023/11/Xiaom-Redmi-Note-11-Pro-5G-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B10.jpg)
交換部品の取り付けが完了しましたら、圧着を行います。
ある程度圧着が完了しましたら逆の手順にて組み上げていき、リアパネルまで取り付け終わりましたら組み上げ完了です。
組み上げ完了後は最終圧着並びに再度タッチや表示、充電等の動作確認を行い、無事修理完了です!
これでバックアップはもちろん、今後もお使いいただけると存じます。
スマートまっくすでは料金表に載っていない機種でも修理対応可能な場合がございますので、お気軽にご相談下さいませ。
メーカー名 | Xiaomi(シャオミ) |
シリーズ名 | Redmi |
機種名 | Redmi Note 11 Pro 5G |
故障内容 | 表示不良 |
作業内容 | 画面交換作業 |
作業時間 | 約90分 即日対応可能 ※予約状況・部品在庫によって前後します。 |
修理店舗 | [滋賀]エルティ932店 |
Androidが発売された当時、iPhone修理屋はあれどAndroidの修理専門店は全国を見てもほぼありませんでした。
スマートまっくすではAndroid修理をいち早くスタートし、料金表に載っていない機種も可能な限り修理対応を行っております。「データを消さずにそのまま修理してほしい!」「ホームページに載っていない機種だけど修理できる?」等といったニーズに迅速に対応いたしますので、お困りの際はお気軽にご相談ください。
![](https://www.smart-max.jp/wp-content/uploads/2022/08/%E6%BB%8B%E8%B3%80%E5%86%99%E7%9C%9F%EF%BC%88%E6%AD%A3%E6%96%B9%E5%BD%A2%EF%BC%89.jpg)
この度もご依頼誠にありがとうございました。
スマートまっくすエルティ932店
対応実績
![](https://www.smart-max.jp/wp-content/uploads/2023/11/Redmi-Note11-Pro-5G-%E6%BB%8B%E8%B3%801.jpg)
- 2024年4月25日
今回も落下による表示不良でご依頼いただきました。画面交換で無事修理完了です。
修理内容の詳細を表示
![](https://www.smart-max.jp/wp-content/uploads/2023/11/Redmi-Note11-Pro-5G-%E6%BB%8B%E8%B3%802.jpg)
新しい画面を仮組し、画面交換で改善されるか、新しい画面に不具合は無いか確認します。
![](https://www.smart-max.jp/wp-content/uploads/2023/11/Redmi-Note11-Pro-5G-%E6%BB%8B%E8%B3%803.jpg)

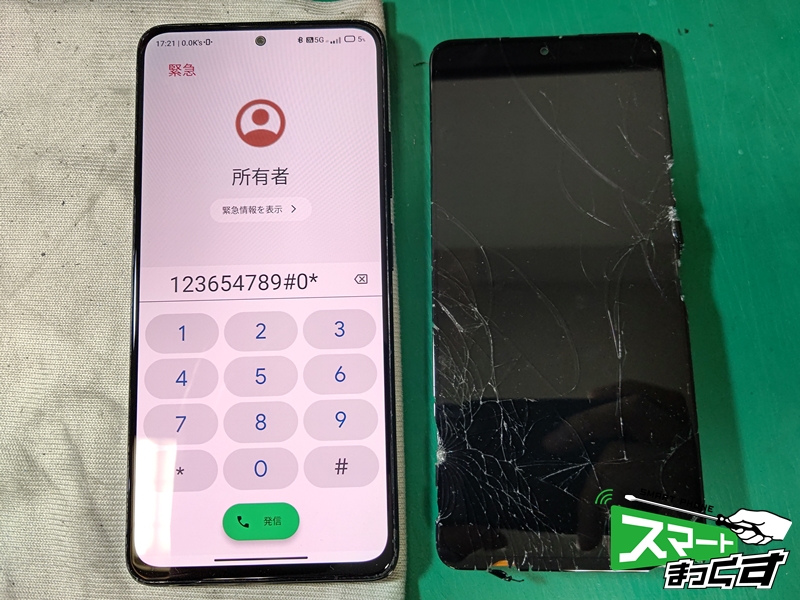

画面交換後はタッチや表示も動作良好!画面全体にあったヒビも無くなり、見た目も綺麗になりました。
