【即日】Zenfone3 Deluxe ZS570KL 液晶割れ交換修理 写真付きで修理解説!

落としたら映らなくなってしまった。。。

Zenfone3 Deluxe ZS570KL 液晶割れ交換修理
Zenfone3 Deluxe ZS570KL 液晶割れ交換修理

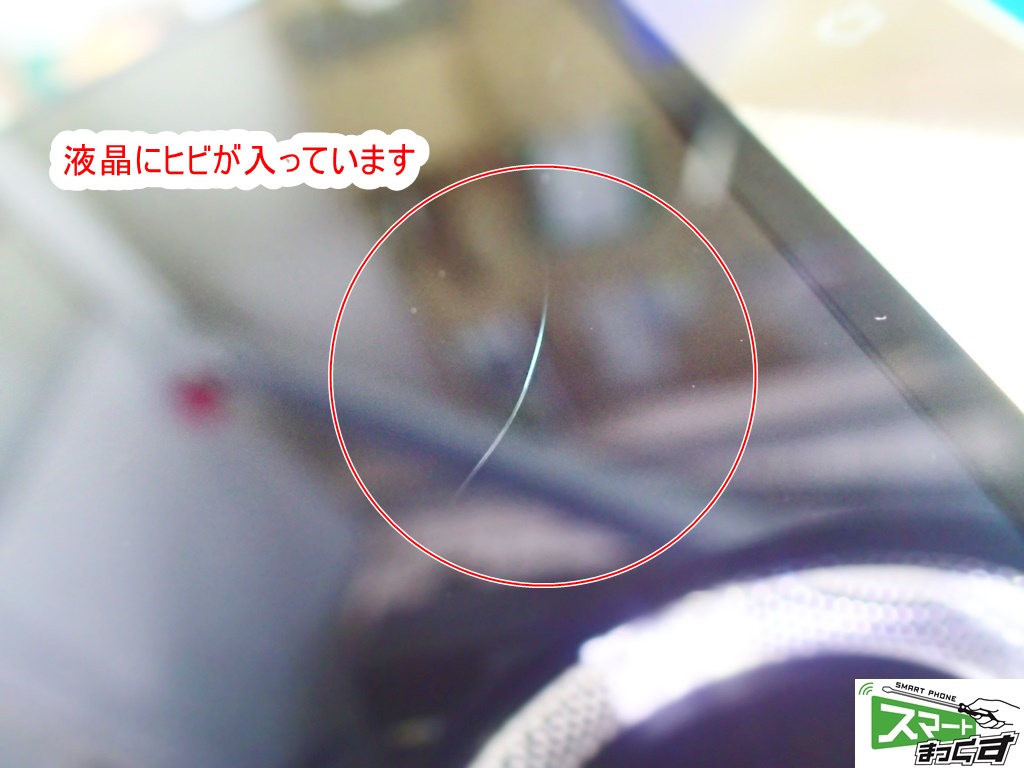

Zenfone3 Deluxe ZS570KL 液晶割れ部分 拡大
Zenfone3 Deluxe ZS570KL 液晶割れ部分 拡大

いつもスマートまっくすに修理ご依頼頂きまして誠にありがとうございます。
スマートまっくす代々木駅前店の久保田です。

この度のご依頼はZenfone3 Deluxe ZS570KLの液晶割れによる表示不良です。
大した高さから落としてもいないのに、拾ったら何も映っていなかったそうです。
でも中で電源は入っています。

この場合、落下衝撃で内部の液晶が割れてしまい映らない状況ですので、ディスプレイユニットを交換することでデータそのままで修理は可能です。ZS570KLの液晶割れの修理ご依頼は大変多いです。


この機種は有機ELパネルを採用しているのですが、ガラス基板のリジッド有機EL(固い)ですので、割れると何も映らなくなるので厄介なのです。。最新のGalaxyシリーズはプラスチック基板のフレキシブル有機EL(柔らかい)なので、柔軟性があり、生産コストは上がりますが耐久力があります。



【有機ELパネル比較】
リジッド有機EL(ガラス基板)採用スマホ
※衝撃に弱く、割れると映らなくなることがほとんど※
Zenfone3 Deluxe ZS570KL
Arrows Fit F-01H,M02
Galaxy S4 SC-04E
Zenfone Zoom S ZE553KL
Zenfone4 Selfie Pro ZD552KL など



フレキシブル有機EL(プラスチック基板)採用スマホ
※耐久力があるため、衝撃に強い※
Galaxy S8,S9(SC-02J,SCV36,SC-02K,SCV38)
Galaxy S8+,S9+(SC-03J,SCV35,SC-03K,SCV39)
Galaxy Note8,Note9(SC-01K,SC-01L)
LG V30+ L-01K など



と、そんな弱点はメーカーがユーザーに告知しているわけもなく、大体は使ってしばらくして、我々のような民間の修理店への修理お問合せで発覚するわけであります。
それでは長くなりましたが、早速写真を使って修理解説していきましょう。



★修理料金表は下部にございます★←Click

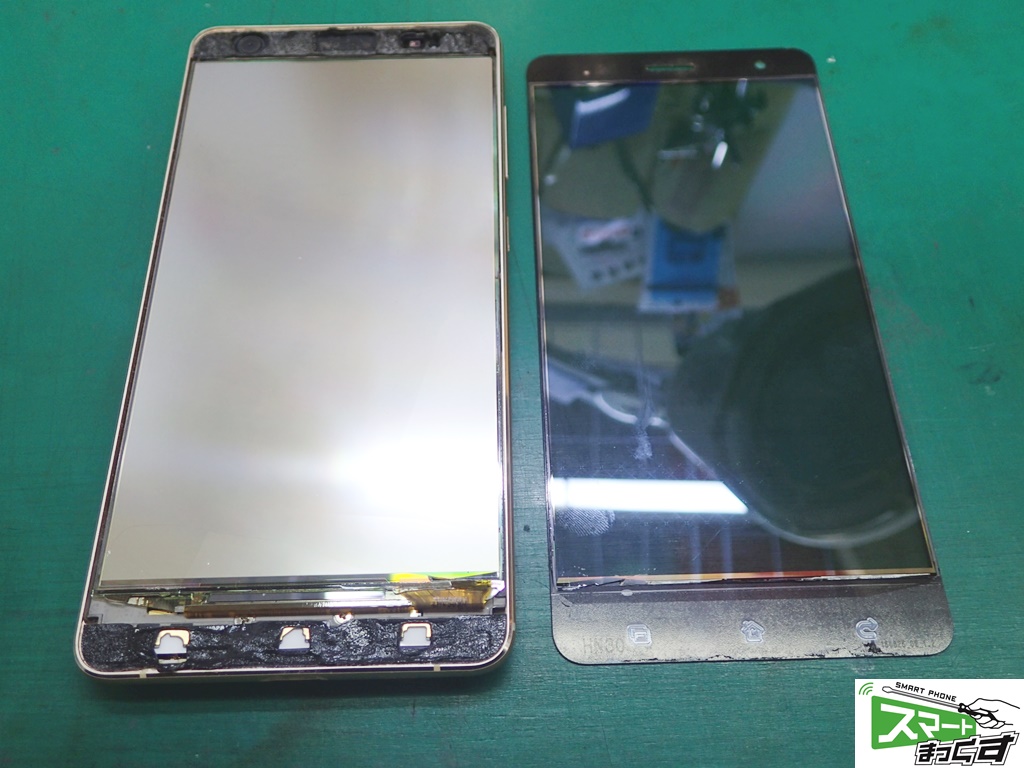

Zenfone3 Deliuxe ZS570KL ディスプレイ分解中
Zenfone3 Deliuxe ZS570KL ディスプレイ分解中

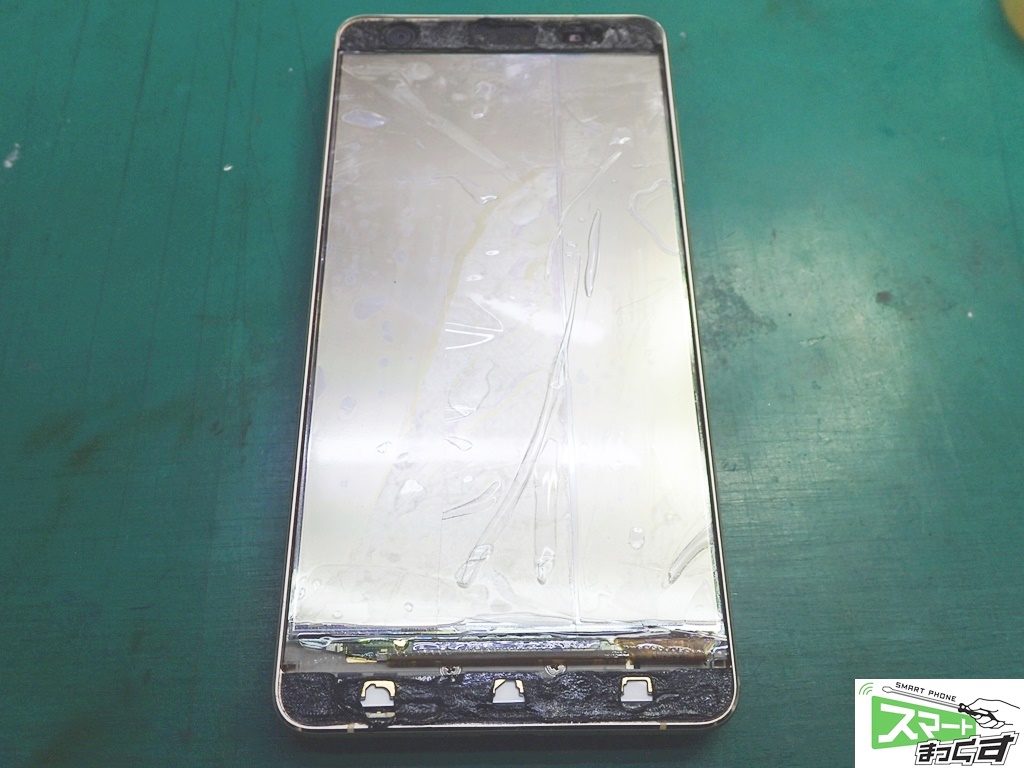

Zenfone3 Deluxe ZS570KL 液晶養生中
Zenfone3 Deluxe ZS570KL 液晶養生中

まずはテープの部分に熱を加えてガラス面を剥がしていきます。
大体のスマホはガラス+液晶の一体型となっていますが、ZS570KLはガラスから先に剥がしていきます。
リジッド有機ELは剥がすと破片が散らばるので、養生してから取り外します。

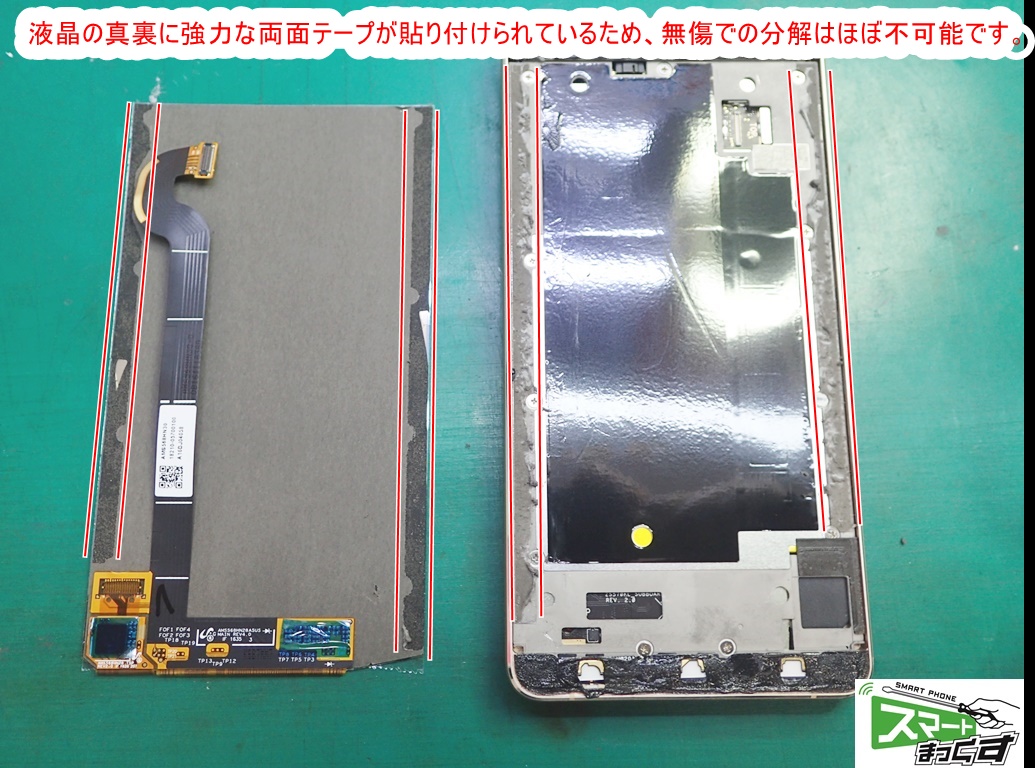

Zenfone3 Deluxe ZS570KL ディスプレイ取り外し
Zenfone3 Deluxe ZS570KL ディスプレイ取り外し

ZS570KLの残念なところはメンテナンス性が一切ないことが挙げられます。
例えば液晶ディスプレイは無事でも「バッテリーを交換したい」「USBコネクタの調子が悪い」といった内容には、分解の際には液晶パネルが破損してしまうので、必然的にディスプレイ費用が修理代に乗っかるため、高額となりがちです。
何とももったいない作りです。

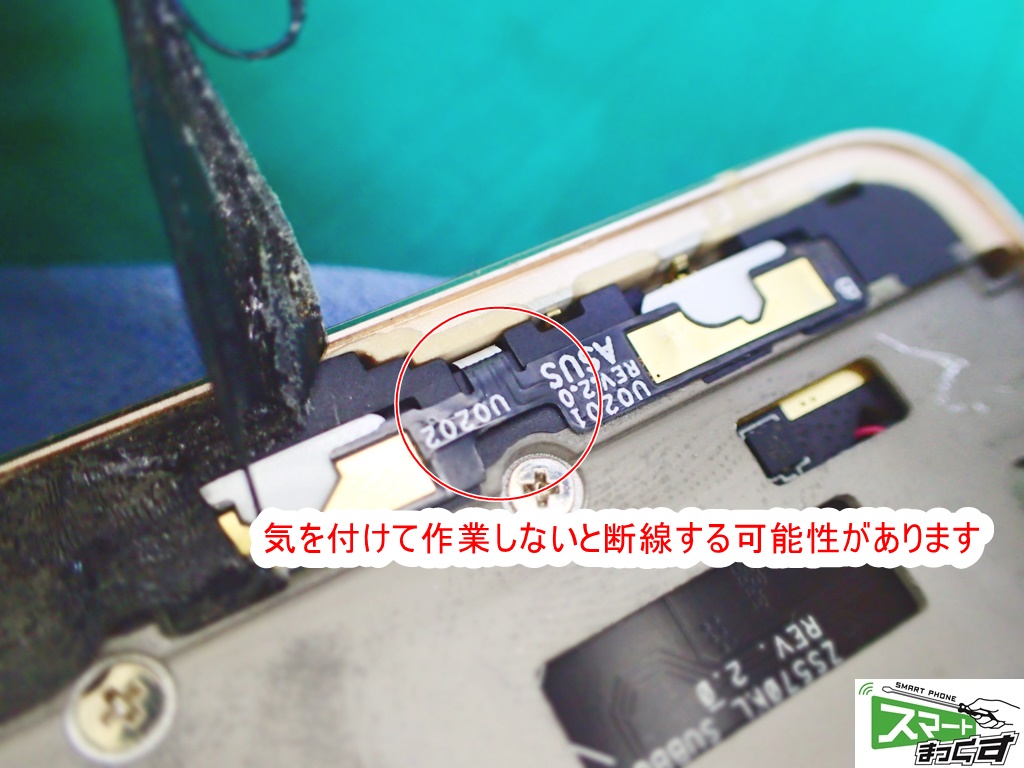

Zenfone3 Deluxe ZS570KL 掃除中
Zenfone3 Deluxe ZS570KL 掃除中

続いて貼り付けられていた元のテープを綺麗に掃除していきます。
ホームフレキケーブルがかなり細く露出しているので、慎重に行わないと、まず間違いなく断線するでしょう。
知っているのと知らないのとでは分解の際に配慮する部分が変わってきますね。

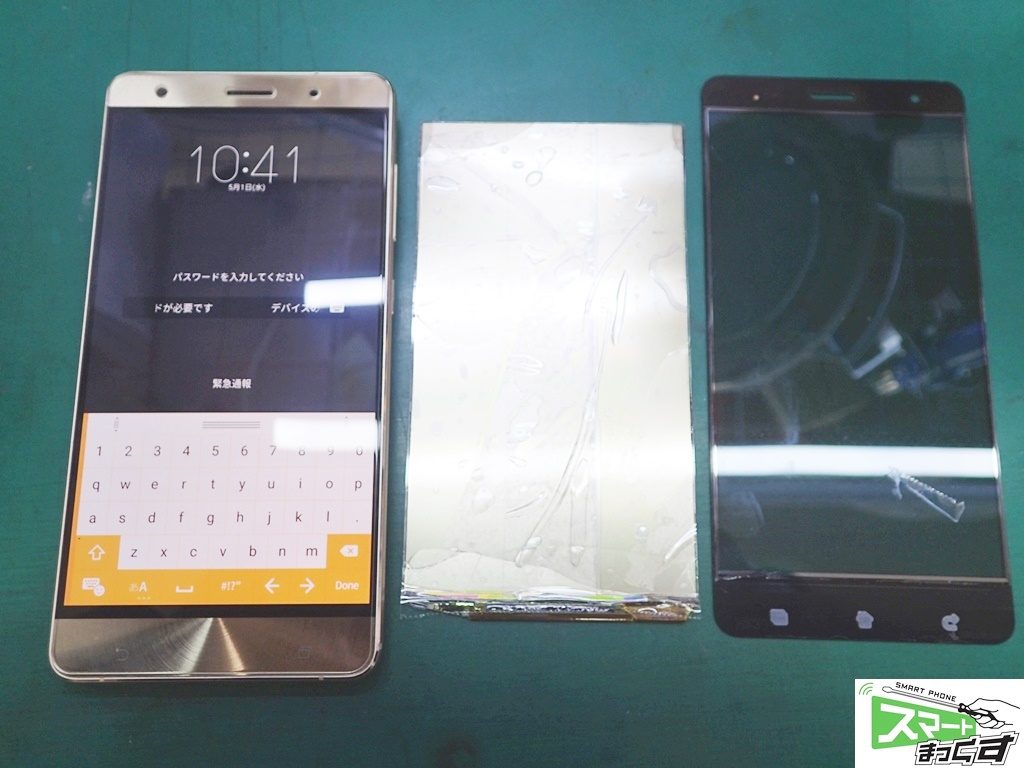

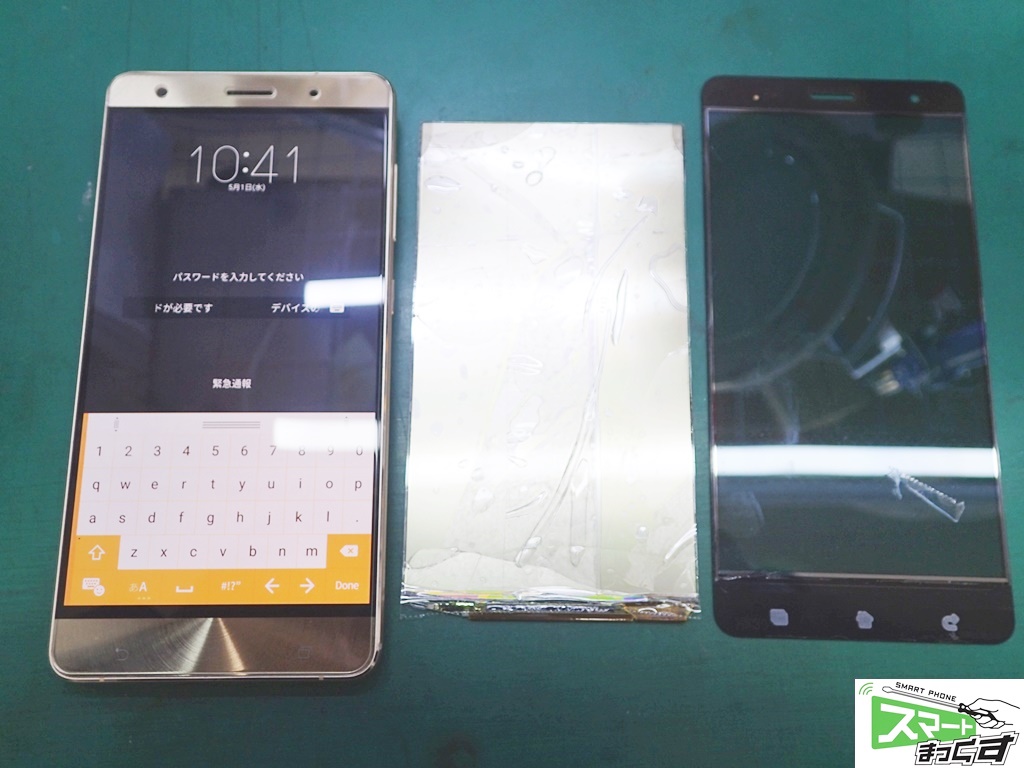

Zenfone3 Deluxe ZS570KL ディスプレイ交換完了
Zenfone3 Deluxe ZS570KL ディスプレイ交換完了

綺麗にフレームを掃除した後は、新品ディスプレイユニットを取り付けていきます。
もちろん取り付けの際も慎重に行わないと破損させてしまいますので、丁寧にはめ込んでいきます。

発色やタッチ操作に違和感がないことを確認し、修理完了となります。
Zenfone3 Deluxe ZS570KLの画面修理でお困りの方は、ぜひ一度スマートまっくすまでご相談下さいませ。

東京都内は代々木駅前と銀座ファイブに直営店舗を構えております。

Zenfone3 Deluxe ZS570KL

画面割れ/液晶割れなど
¥ 29,800(税込)
  • 作業代8,800円+部品代21,000円
  • データそのままでOK
  • 修理後の保証もバッチリ
  • 作業時間 約60分~
