突然起動しなくなってしまったAQUOS Sense5Gの修理【基板復旧】

今回はバッテリー残量があるのに突然電源が落ちてから、全く起動しなくなってしまったAQUOS Sense5Gの修理事例のご紹介です。
　
充電器を繋ぐと1A（アンペア）~2Aほどが流れますが、充電中の赤ランプが光らず、全く動作している気配がありません。

まずはお客様が原因を疑われていたバッテリーと充電口の交換から試します。

交換作業をしましたが改善が見られません、ここから更に基板以外のパーツを交換してみますが、それでも全く改善が見られません。今回の故障箇所は基板（マザーボード）のようです。

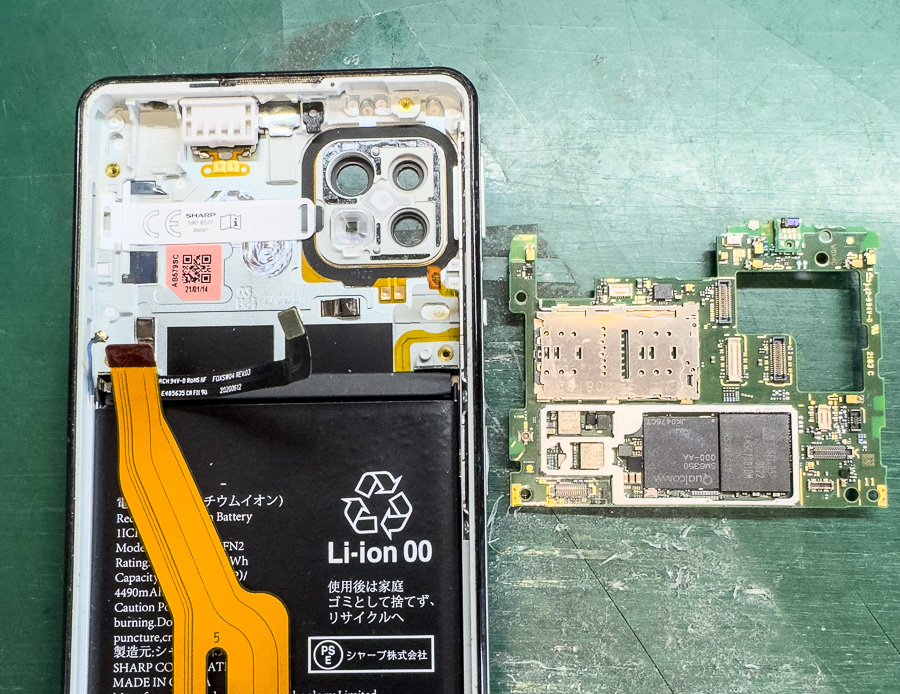

基板が原因であることが判明したので回路を検査します。
詳細に調べたところCPU周りに異常があることが判明しました。

CPUの再実装で改善することが見込まれるため、早速取り外し作業を行います。
CPU以外の重要なチップに熱がいかないように専用の耐熱テープを貼り付け、安全に作業を行います。

取り外しが完了しました。

CPUなどのチップは基板の曲がりに弱いため、補強するためのアンダーフィル（樹脂のようなもの）をはんだ接合部の隙間に充填しています。
この中でもAQUOSシリーズは非常に強固な素材が採用されていることが多く、どれだけ丁寧に作業を行っても画像の赤丸のようにパターンが剥離してしまうことがあります。
※CPUは熱に弱いため温め時間に限界があります。AQUOSシリーズの場合、規定の加熱温度ではアンダーフィルを柔らかくするのには足りないため、チップを取り外す場合はパターンの剥離をある程度許容する必要があります。

CPUは替えが効きませんが基板のパターン剥離は補修が可能なため、剥がれた中でも必要な箇所にはパターンの再建作業を行います。
※補修していない箇所は導通のない箇所になるため再建を行う必要はありません。

綺麗にパターンの再建が完了しました。

パターンの補修が完了したので残ったアンダーフィルを綺麗に除去し、CPUにははんだボールも作成します。これで再実装の準備は完了です。

CPUにダメージが入らないように熱を管理しながら丁寧に実装します。
しっかりと固定が出来たら基板の補修は完了です。

基板の補修が完了したので全てのパーツを組み直し電源を入れます。
無事に画面が表示され内部のデータも全て無事でした！これで修理は完了です！
