ASUS ROG Phone 2 (ZS660KL)液晶破損は即日修理可能です!
ASUS ROG Phone2画面修理
ASUS ROG Phone2画面修理

いつもスマートまっくすをご愛顧いただき誠にありがとうございます。
さて、この度のご依頼はASUS ROG Phone 2 (ZS660KL)の液晶割れによる表示不良のご依頼です。

一部のユーザーに刺さったゲーミングスマホ、初代ROG Phoneの後継機ですが、今回も前回と同様に非常に割れやすいリジット有機ELパネルが採用されています。
※リジット有機ELパネルについては、こちらのブログ記事でもう少し詳しく解説していますのでご興味の有る方はぜひ御覧ください。
【即日】Zenfone3 Deluxe ZS570KL 液晶割れ交換修理 写真付きで修理解説!

※初代ROG Phoneの画面交換の修理記事はコチラ

今回は膝の高さ位から落とした所、1発で映らなくなったとのこと、、、相変わらずの壊れやすさですね、、、

前置きはこれくらいに、早速修理開始です!

ASUS ROG Phone2画面修理.6

リアパネルからの分解ですが、指紋認証ユニットが無いだけで初代とそっくりな見た目です。
ユニットが無い分、知識があれば分解は簡単なのでサクッと剥がします。

ASUS ROG Phone2画面修理.5

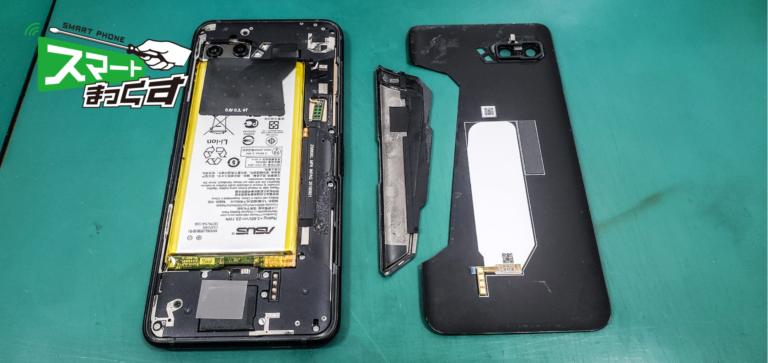

剥がれました!かなり簡単ですね!三角形の金属パネルは接着剤が使用されているので剥がす際は少し固めです。

ASUS ROG Phone2画面修理.4

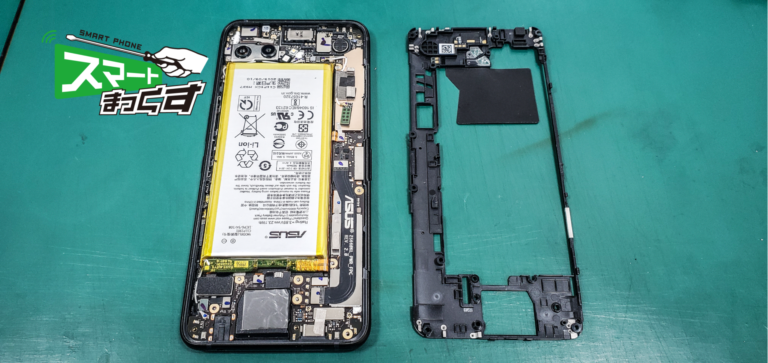

続いて目につくネジをすべて外し、内側のプラスチックフレームを外します。細くなっている箇所はフニャフニャなので気をつけないと簡単に折れそうです、、

ASUS ROG Phone2画面修理.2
ASUS ROG Phone2画面修理.3

各種コネクタを外し、カメラユニットとイヤホンジャック、バイブの機能の乗ったサブボードを外します。

ASUS ROG Phone2画面修理.7

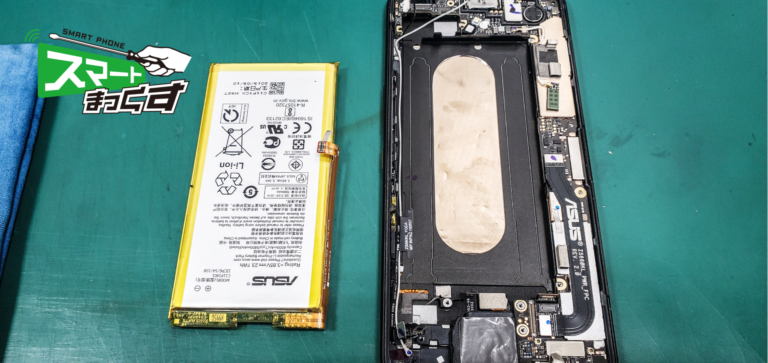

バッテリーが歪まないように丁寧に剥がしとります。

ASUS ROG Phone2画面修理.8

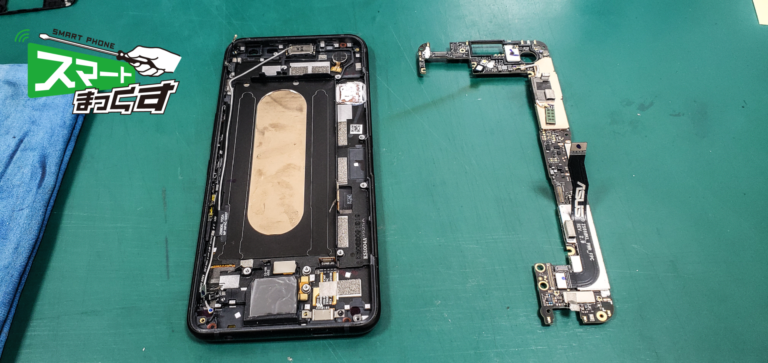

基板を取り外せました!
初代に比べてネジも少なく癖はあまり無い印象です。

ASUS ROG Phone2画面修理.9

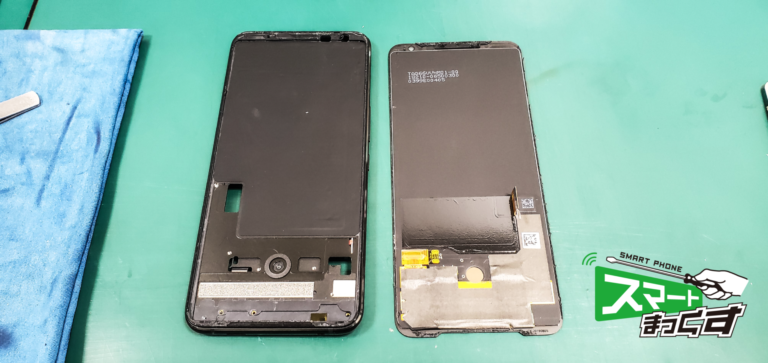

画面の取り外し完了です!
初代は両面テープでしたが、今回は接着剤でガッチリ固定されていました。フレームに傷がつかないように剥がすのは少し大変です。。

フレーム側の下部に見える円形の指紋認証ユニットは見た目がカメラのようになっています。
ホコリが付着すると怖いのでマスキングで一旦塞ぎ作業します。。

ASUS ROG Phone2画面修理.11

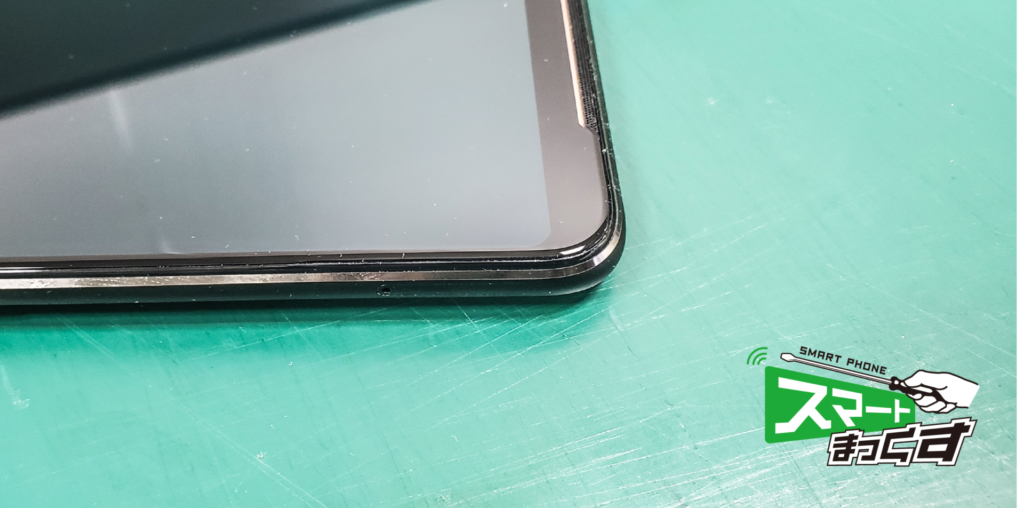

新しいディスプレイを専用の接着材(アロンアルファは厳禁です、、)で固定します。
今後の強度にも関わるため、隙間なく完璧な施工を目指します。

ASUS ROG Phone2画面修理.10

全てのパーツを逆順で組み直し、細かな動作チェックを行い修理完了です!
指紋認証ユニットなど、しっかりとした精度で修理を行わなければ正常動作しない可能性がございます。
スマートまっくす各店ではスピーディーながら、安心・丁寧な施工を心がけています。
是非お気軽にお問い合わせ下さい!

修理担当 濱村


料金・作業時間

ROG Phone 2 ZS660KL

画面割れ/液晶割れ/ひび割れ etc
¥ 29,800(税込)
  • 来店の場合は上記金額から1,000円OFF
  • 作業代9,800円+部品代
  • データそのままでOK
  • 修理後の保証もバッチリ
  • 作業時間 約90分~
