Keyball 組み立て代行サービス【はんだのプロが作ります】
Keyballシリーズをはんだのプロが制作します。
左右分離式自作キーボード「Keyball」シリーズの組み立てでお困りではありませんか?
発売から現在まで一部で熱狂的に支持されているKeyballシリーズですが、多くの工程ではんだ作業が必須となります。
「はんだに自信がなくて購入に躊躇している」「キットが高額だから失敗したらどうしよう」、そんな方の為に、スマートまっくすではKeyballの各シリーズ「Keyball61」「Keyball44」「Keyball39」などの制作代行サービスを行っております。
ホームポジションを維持したまま各種操作を行えるよう独自に設計された、トラックボール一体型の左右分離式自作キーボードです。体制を維持して作業できることから体への負担が少なく、長時間作業する方にオススメのキーボードです。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E7%B5%84%E3%81%BF%E4%B8%8A%E3%81%92%E3%81%BE%E3%81%A7%E8%A1%8C%E3%81%86%E5%A0%B4%E5%90%881%EF%BC%89.jpg)
制作風景のご紹介
KeyballシリーズのパーツはPCBボード(基板)、ダイオード、LED、ProMicro基板、キースイッチなど様々なパーツで構成されています。
キースイッチはホットスワップ(取り外し交換可能)に対応しているため簡単に取り付け可能ですが、それ以外のほとんどのパーツはハンダ作業が必須となります。
では早速制作に取り掛かります。
まずはダイオード、LED、MXキースイッチ用のソケットなどを基板にはんだ付けしていきます。
※LEDの取り付けは別途工賃が発生します。
![Keyball制作代行1 Keyball制作代行1](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C1-qhsswk8ben9600b3qjofut4e1yckbmu9gekmbdvli8.jpg)
はんだを用いたジャンパー作業も画像の通り綺麗な仕上がりです。
![Keyball制作代行(はんだジャンパー) Keyball制作代行(はんだジャンパー)](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%E3%81%AF%E3%82%93%E3%81%A0%E3%82%B8%E3%83%A3%E3%83%B3%E3%83%91%E3%83%BC-qhsswdnhanslcqqe7vp7zfmixlgmhibuzale3umkqw.jpg)
ProMicro基板、液晶の実装
Keyballは「ProMicro」というキースイッチのマクロ設定を保存しておくための小型基板を搭載しています。
こちらは差し込むだけでOKのパーツですが、土台となるピンソケットははんだ作業が必要となります。
こちらも動作不良が起きないように正しく実装します。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C2.jpg)
ProMicro基板を実装したら一旦動作確認を行います。
「LEDは正しく点灯しているか」「パソコンがキーボードを認識しているか」などざっくり確認します。
![Keyball制作代行4 Keyball制作代行4](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C4-qhsswl65lhagbm9ql232favunc7xjbxzsj83snu7c0.jpg)
画像の通り液晶に正しい数値が表示されました。
![Keyball制作代行5 Keyball制作代行5](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C5-qhsswm3zsbcb3tknrn65iwhbmkji0x0wq5dfawbs7c.jpg)
トラックボール用センサーの組み立て
トラックボール用のセンサー部品を作成します。
細かなチップやスルーホールのはんだ付けが必要となるため、はんだの供給量に注意しながら、適切な施工を行います。
![Keyball制作代行(光センサー) Keyball制作代行(光センサー)](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E5%85%89%E3%82%BB%E3%83%B3%E3%82%B5%E3%83%BC%EF%BC%89-qhsswico8tzlfdvusietd09uad9ntvtp9fcnj6ykxc.jpg)
![Keyball制作代行(光センサー裏面) Keyball制作代行(光センサー裏面)](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E5%85%89%E3%82%BB%E3%83%B3%E3%82%B5%E3%83%BC%E8%A3%8F%E9%9D%A2%EF%BC%89-qhsswjaifo0vqzuhn0tfxi1avr511kxflk050gx6r4.jpg)
事前の動作テスト
全てのはんだ作業が完了した段階でProMicro基板にテスト用のファームウェアを書き込み、キースイッチの両極をショートさせることで画面上のキーが反応するかの事前チェックを行います。
この作業によって「はんだの甘い箇所がないか」「部品に初期不良がないか」の判断を行います。
当店ではご返却後も安心してご使用いただくために全てのご依頼で必ずこの作業を実施しております。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%8B%95%E4%BD%9C%E3%83%86%E3%82%B9%E3%83%882.jpg)
基板の清掃(フラックスの洗浄)
白色の基板を採用しているKeyballは、はんだ作業を行う際に発生するフラックスの汚れが目立ちやすい見た目をしています。当店では専用の溶剤を用いて残留フラックスを丁寧に洗浄。完成後も気持ちよくご使用いただけるよう美しい仕上がりにこだわって制作を行っています。
画像中央のボタンをスライドしていただくことで仕上がりの様子を比較頂けます。
![Keyball制作(清掃後)](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%EF%BC%88%E6%B8%85%E6%8E%83%E5%BE%8C%EF%BC%89.jpg)
![Keyball制作(清掃前)](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%EF%BC%88%E6%B8%85%E6%8E%83%E5%89%8D%EF%BC%89.jpg)
完成です!
全てのパーツを差し込み組み上げを行います。
※はんだ作業のみの場合と、パーツの組み上げまでを行う場合で工賃が異なりますのでご注意下さい。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E7%B5%84%E3%81%BF%E4%B8%8A%E3%81%92%E3%81%BE%E3%81%A7%E8%A1%8C%E3%81%86%E5%A0%B4%E5%90%881%EF%BC%89.jpg)
左右ともに綺麗に仕上がっています。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E5%AE%8C%E6%88%90%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B82%EF%BC%89-768x1024.jpg)
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E5%AE%8C%E6%88%90%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B83%EF%BC%89-768x1024.jpg)
最後に正しく認識されていることを確認して作業完了です!
![Keyball制作代行(完成イメージ4) Keyball制作代行(完成イメージ4)](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E5%AE%8C%E6%88%90%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B84%EF%BC%89-qhsswhesu55b16f770gk5bu09sqgojj2g0m5vjzs0w.jpg)
当店はんだ作業のこだわり
指で叩くことの多いキーボードは、はんだに負担が掛かりやすく、適切な作業を行わないとはんだクラック等が発生する可能性があります。
当店には高いはんだ技術を有する「はんだ検定一級合格者」が多数在籍しています。キーボード組み上げ後も長くご使用頂くために、ただはんだを乗せるだけではなく、適切なはんだ量(フィレット)にこだわり作業を行っております。
NPO 日本はんだ付け協会(外部リンク)
適切なフィレット≒合金層を形成することが、強度のあるしっかりとしたはんだ付けの目安です。はんだ過多、はんだ不足、オーバーヒートなどは強度不足、動作不良の原因となる可能性があります。
![](https://www.smart-max.jp/wp-content/uploads/2022/03/2%E3%82%A2%E3%83%BC%E3%83%88%E3%83%9B%E3%82%99%E3%83%BC%E3%83%88%E3%82%99-1-3.png)
当店は微細なはんだ付けに特化した工具も多数取り揃えていますので高い精度で作業が可能です。ジャンパ処理、パーツの打ち替え・移植など自作に失敗した場合の様々なシチュエーションにも柔軟なご対応が可能です。
![HOZANビデオマイクロスコープ](https://www.smart-max.jp/wp-content/uploads/2022/11/%E3%83%92%E3%82%99%E3%83%86%E3%82%99%E3%82%AA%E3%83%9E%E3%82%A4%E3%82%AF%E3%83%AD%E3%82%B9%E3%82%B3%E3%83%BC%E3%83%95%E3%82%9A-300x300.jpg)

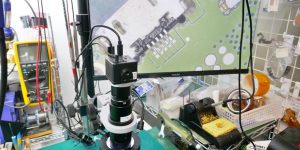

ビデオマイクロスコープ
![SHODENSHA実体顕微鏡](https://www.smart-max.jp/wp-content/uploads/2022/11/%E5%AE%9F%E4%BD%93%E9%A1%95%E5%BE%AE%E9%8F%A1-300x300.jpg)
実体顕微鏡
![HAKKOプレヒーター](https://www.smart-max.jp/wp-content/uploads/2022/11/%E3%83%95%E3%82%9A%E3%83%AC%E3%83%92%E3%83%BC%E3%82%BF%E3%83%BC-300x300.jpg)
プレヒーター
![Metcal MX-5220高周波ハンダゴテ](https://www.smart-max.jp/wp-content/uploads/2022/11/%E3%83%8F%E3%83%B3%E3%82%BF%E3%82%99%E3%82%B3%E3%82%99%E3%83%86-300x300.jpg)
高周波ハンダゴテ
![QUICK 881D高機能ヒートガン](https://www.smart-max.jp/wp-content/uploads/2022/11/%E9%AB%98%E6%A9%9F%E8%83%BD%E3%83%92%E3%83%BC%E3%83%88%E3%82%AB%E3%82%99%E3%83%B3-300x300.jpg)
高機能ヒートガン
組み立て費用
- トラックボールを左右どちらに実装するか
- キースイッチはロープロファイルか否か
上記のご希望をお問い合わせに記載、もしくはお電話にて担当にお伝え下さい。頂いた内容を踏まえ制作を行います。
- 機種によって費用が異なりますのでご注意下さい。
- LEDの実装 / 組み立ては別メニューとなります。
- キットの購入、各種パーツのご用意はお客様にてお願い致します。
- パーツに初期不良の見つかった場合はお客様にて交換用パーツのご用意をお願い致します。
- 郵送の場合は別途送料が発生いたします。
- キーマップの変更、ファームウェアの書き込み等については対応しておりません。
作業内容別の詳しい解説はこちらをご覧ください。ご不明点がある場合はお気軽にお問い合わせ下さい。
基本作業・LED実装・組み立ての例はこちら
動作に必要な最低限のパーツをはんだで実装します。(LEDの実装は含みません)
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BE%8B%EF%BC%88LED%E3%81%AA%E3%81%97%EF%BC%89.jpg)
上記の基本的な作業に加え、LEDの実装作業を行います。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Kayball-%E5%AE%8C%E6%88%90%E5%9B%B3%EF%BC%88LED%E5%AE%9F%E8%A3%85%EF%BC%89.jpg)
上記の基本的な作業に加え、キースイッチの取り付け、トラックボールの取り付けなどを行います。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E7%B5%84%E3%81%BF%E4%B8%8A%E3%81%92%E3%81%BE%E3%81%A7%E8%A1%8C%E3%81%86%E5%A0%B4%E5%90%881%EF%BC%89.jpg)
上記の基本的な作業に加え、キースイッチの取り付け、トラックボールの取り付け、LEDの実装を行います。
![](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball39%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E7%B5%84%E3%81%BF%E4%B8%8A%E3%81%92%E3%81%BE%E3%81%A7%E8%A1%8C%E3%81%86%E5%A0%B4%E5%90%882%EF%BC%89.jpg)
作業内容
費用(税込)基本作業(はんだ付け)
18,800円はんだ作業の工賃です。LEDの実装、キースイッチなどのパーツ組立は下記料金が別途発生します。LED実装
5,500円組み立て
4,400円
納期 1週間〜10日ほど
作業内容
費用(税込)基本作業(はんだ付け)
17,800円はんだ作業の工賃です。LEDの実装、キースイッチなどのパーツ組立は下記料金が別途発生します。LED実装
4,400円組み立て
4,400円
納期 1週間〜10日ほど
作業内容
費用(税込)基本作業(はんだ付け)
16,800円はんだ作業の工賃です。LEDの実装、キースイッチなどのパーツ組立は下記料金が別途発生します。LED実装
4,400円組み立て
4,400円
納期 1週間〜10日ほど
![Keyball39制作代行4](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball39%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C4.jpg)
![Keyball39制作代行3](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball39%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C3.jpg)
![Keyball39制作代行1](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball39%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C1.jpg)
![Keyball制作代行(はんだの品質にこだわります)](https://www.smart-max.jp/wp-content/uploads/2024/01/Keyball%E5%88%B6%E4%BD%9C%E4%BB%A3%E8%A1%8C%EF%BC%88%E3%81%AF%E3%82%93%E3%81%A0%E3%81%AE%E5%93%81%E8%B3%AA%E3%81%AB%E3%81%93%E3%81%A0%E3%82%8F%E3%82%8A%E3%81%BE%E3%81%99%EF%BC%89.jpg)
はんだ量は多ければ強度がでる?
お客様からご質問の多いはんだ量についてですが、もちろんはんだ過多(はんだが多い状態)でも適切な合金層が形成されており、強度が出ているという場合はあります。
しかしながら、熱量不足、はんだの馴染み不足などで発生する「イモはんだ」でも同じ見た目になる事があり、その場合は合金層が上手く形成されず、後日はんだが割れてしまったりと不良が発生する原因となることがあります。
正しいフィレットを形成することは適正な熱量が加えられ、しっかりと合金層が形成された証明となります。しっかりとした合金層=強度となるため仕上がりの有効な目安となります。
