Motorola moto g31 画面割れ交換修理【即日対応】

今回は画面が割れて操作が出来なくなってしまった「Motorola moto g31」の画面交換修理事例のご紹介です。

まずは店頭にて動作の確認を行います。

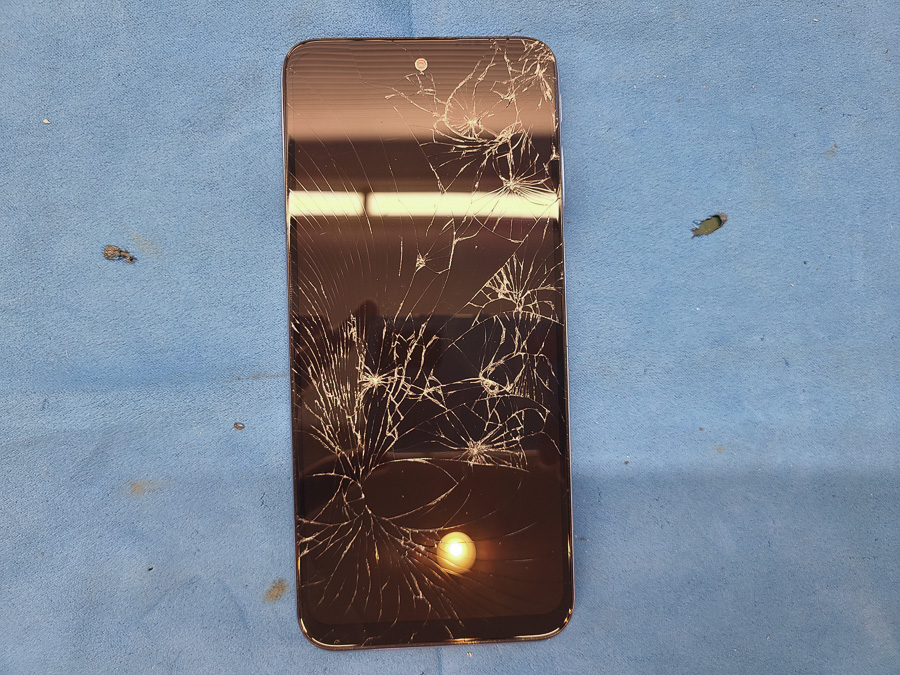

電源は入りますが、液晶割れによる一部表示不良に加えてタッチ操作も満足にできない状態となっています。
このままでは通常使用はもちろんの事、動作確認も難しいため、早速交換修理を行っていきます。

こちらの機種は背面パネルから分解をする機種のため、背面パネルの取り外しから行っていきます。

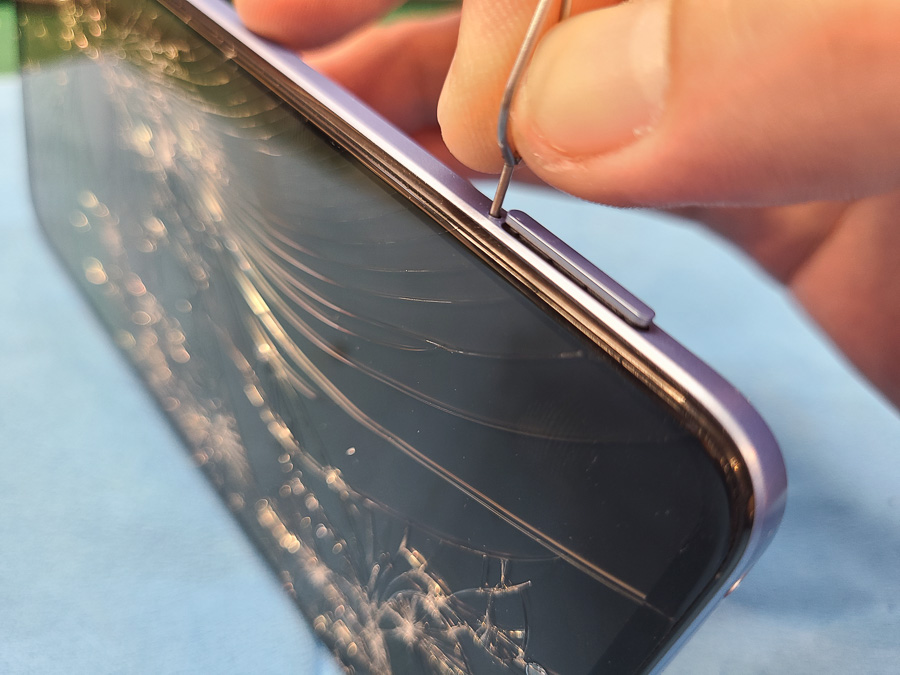

その前に、このあとの分解作業でSIMトレイが干渉する構造のため、忘れないうちに取り出しておきます。

トレイの取り出しが完了したら、背面パネルを優しく温めて、テープの張り付きを弱くします。

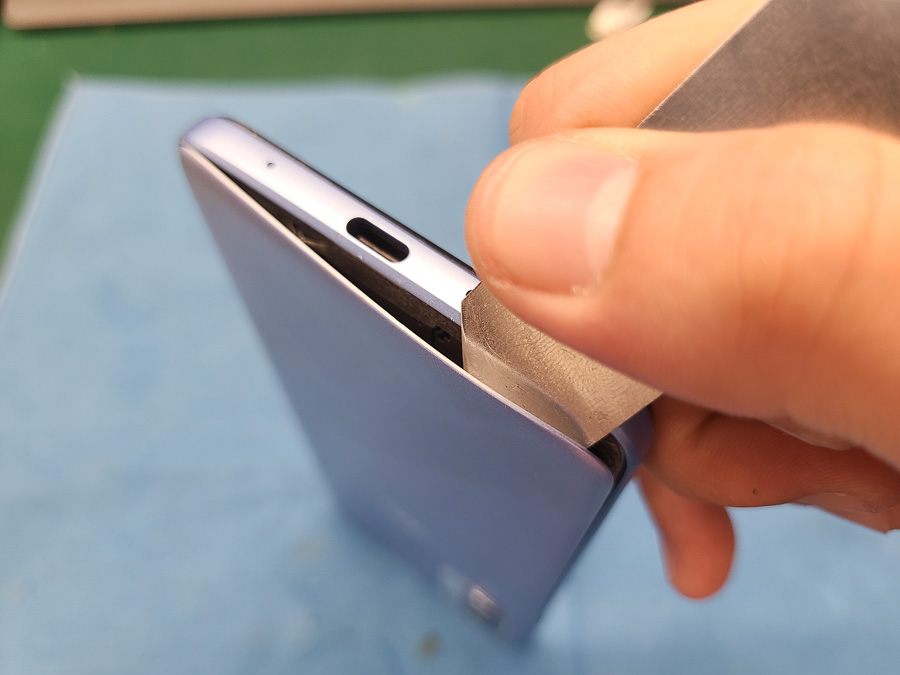

背面とフレームの隙間にヘラを差し込んで、傷を付けないように丁寧に剥がしていきます。

外周全てを剥がしたら、背面パネルの取り外しは完了です。
パネルとフレームに残っているテープはこのあとの作業で邪魔になるので全てキレイに清掃しておきます。

無事に背面パネルを外せたので、次にフレームのバンパー部分を外していきます。

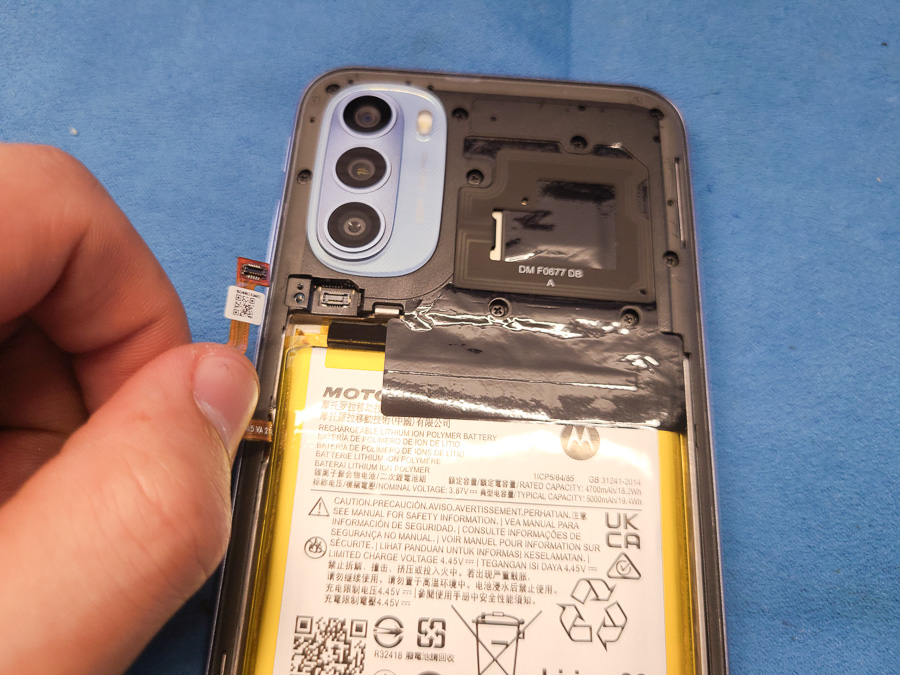

まずはボタンケーブルのコネクタを覆っている蓋を外します。

その下にあるコネクタも外します。

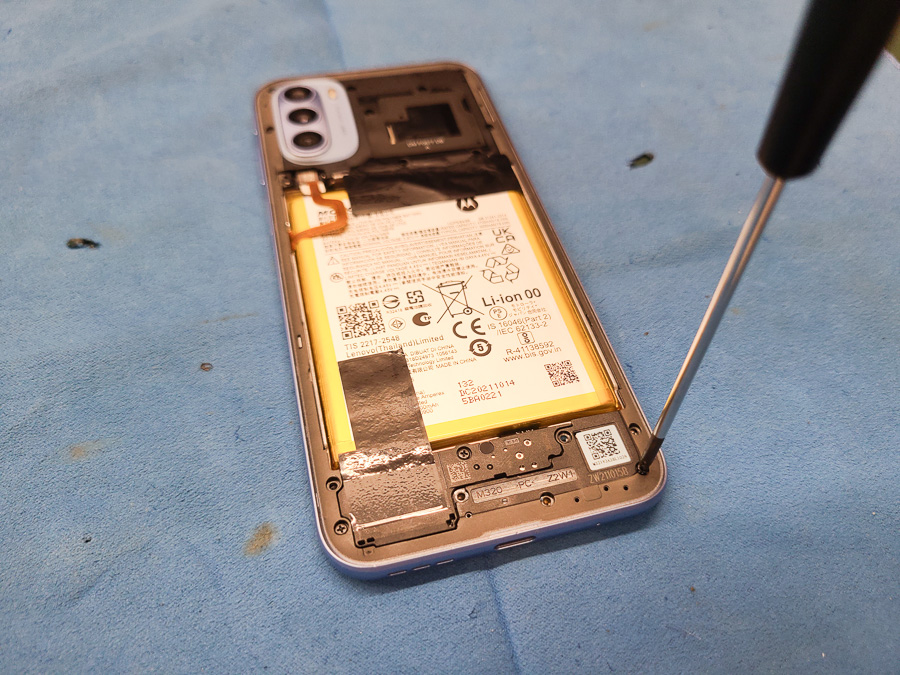

次に、バンパーを固定しているネジをすべて外します。

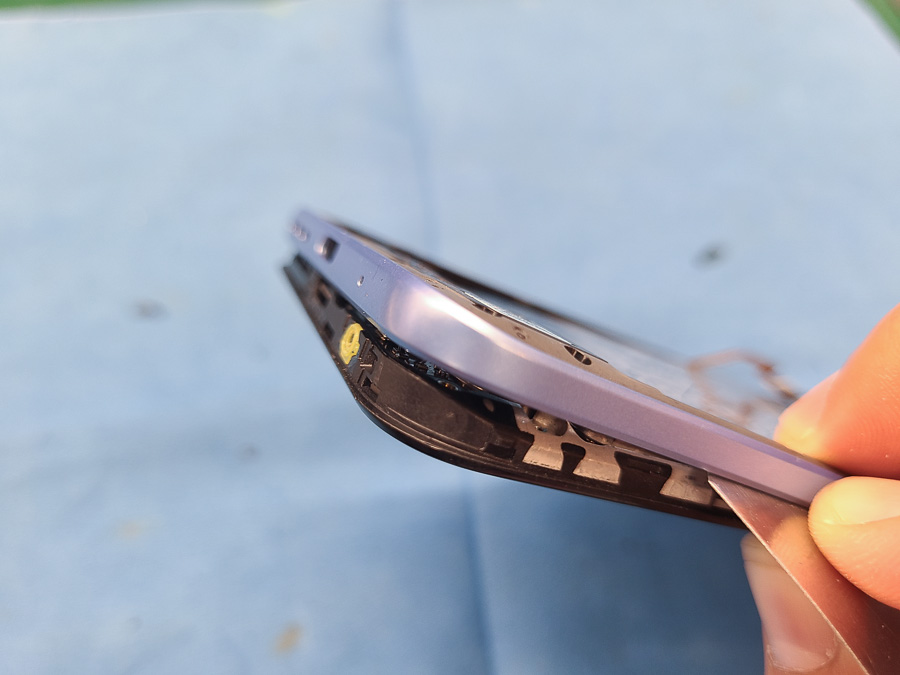

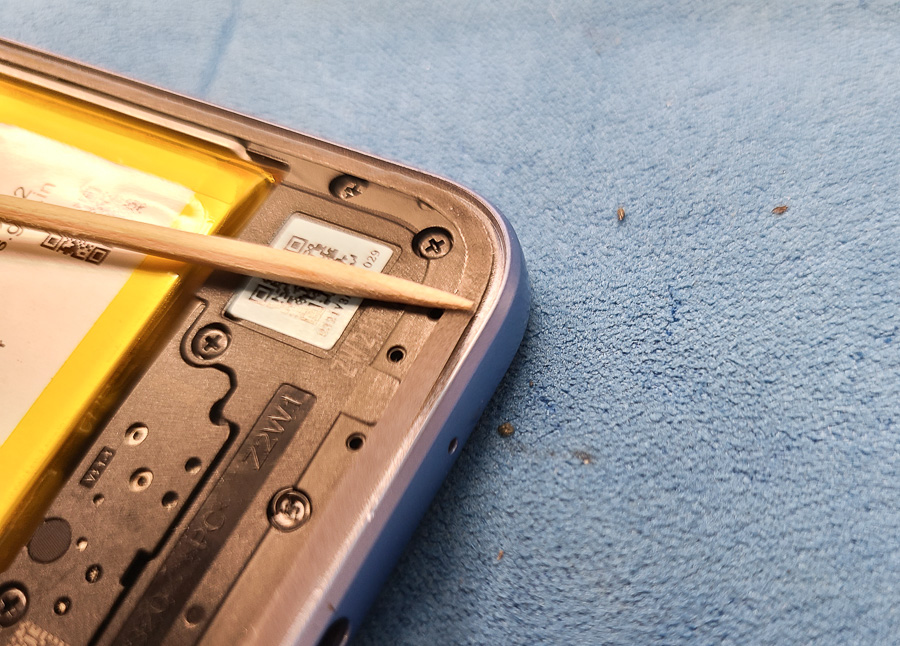

フレームの隙間にヘラを差し込んで、バンパーの爪を外します。

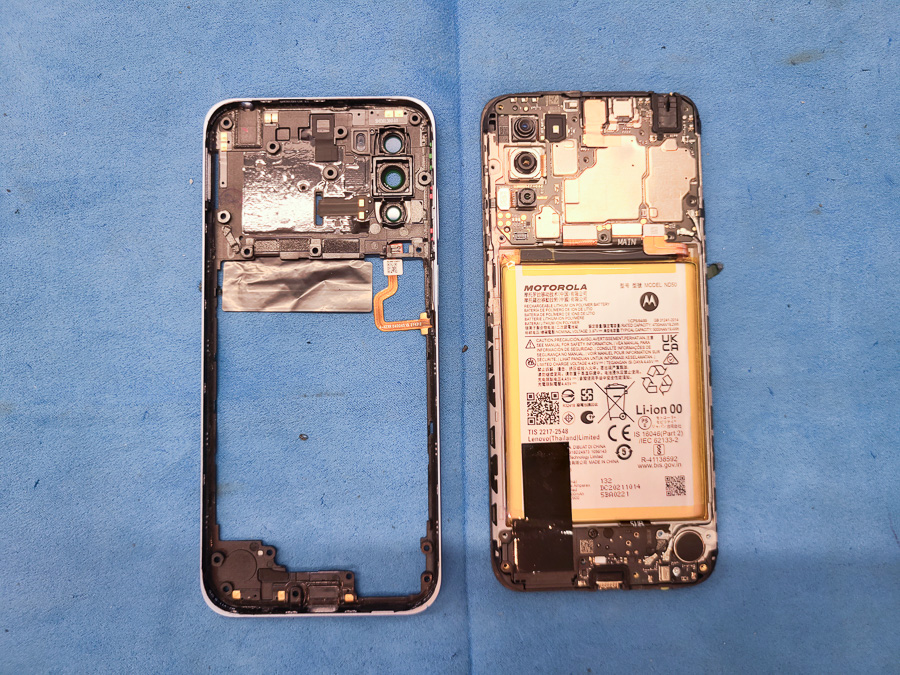

取り外しが完了しました。

ディスプレイコネクタを触れるようになったので、新しいディスプレイの動作チェックを行います。

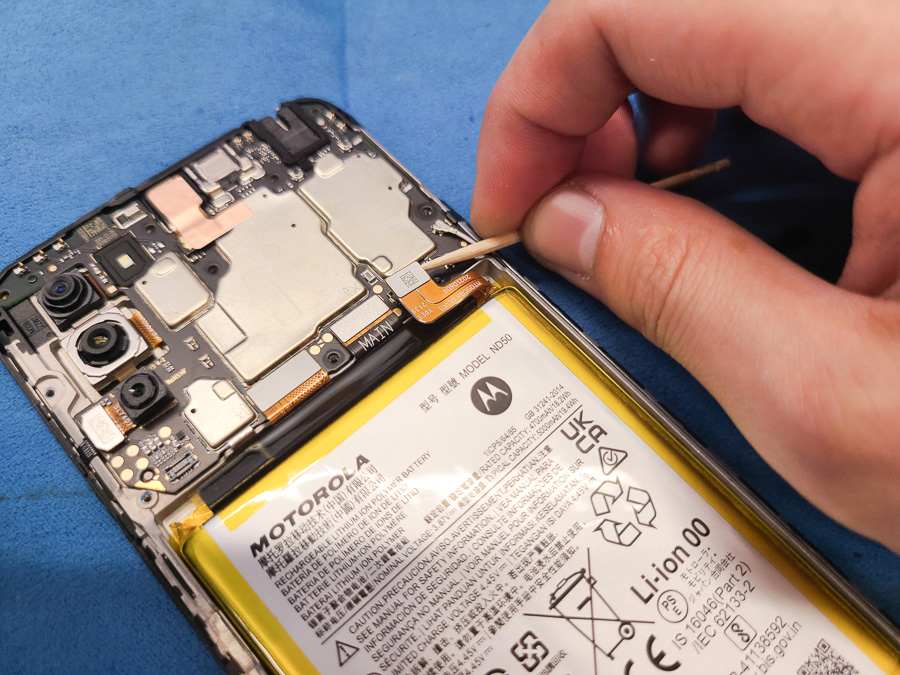

まずはバッテリーコネクタを外して、安全に作業を行えるようにします。

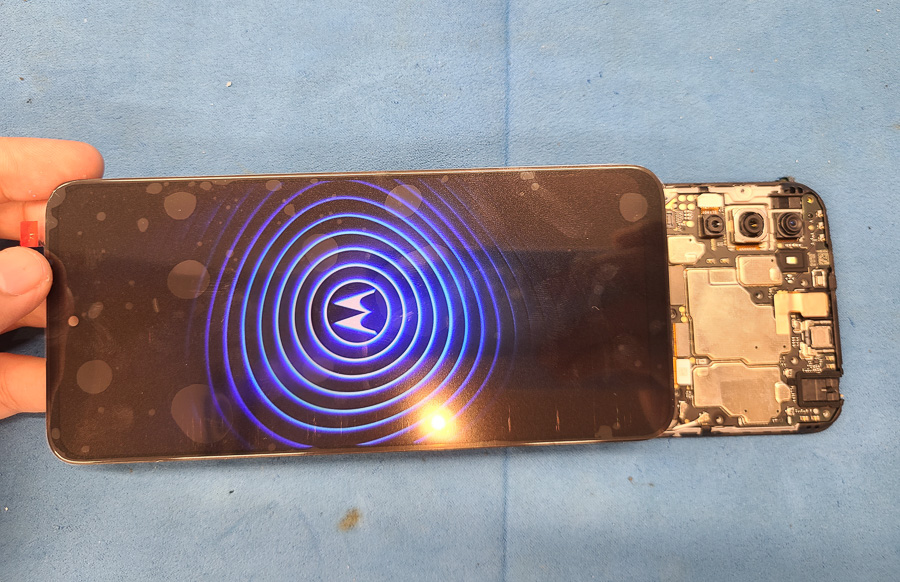

新しい画面パーツを基板に仮接続して、表示やタッチなどを一通りテストします。
動作に問題が無ければ実際に交換を行います。

画面交換をするために引き続き分解を行います。

ディスプレイケーブルの上にバッテリーが被さっているので外していきます。

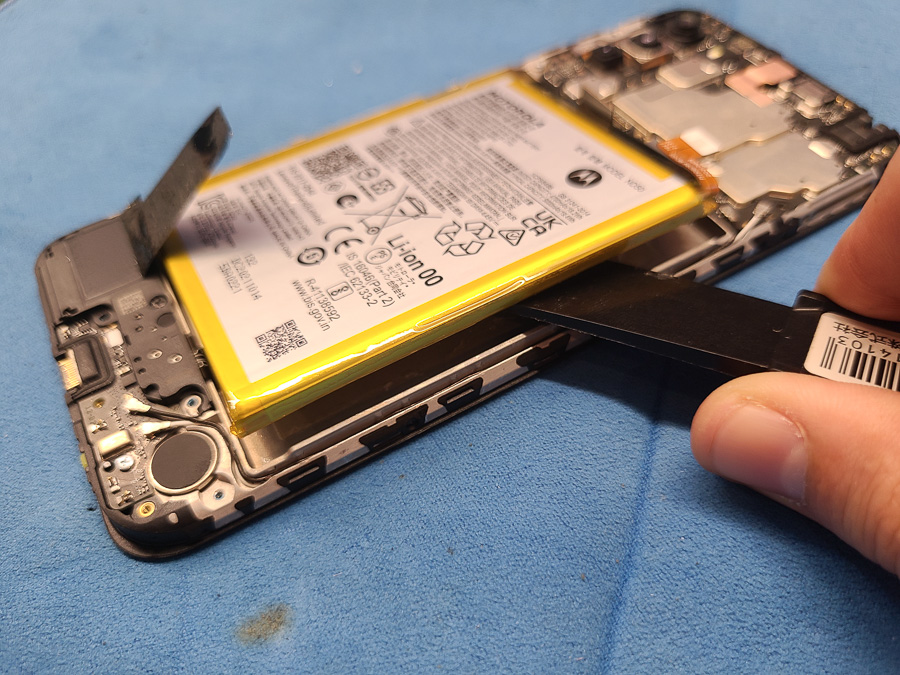

フレームとの隙間にカーボンヘラを差し込んで、ゆっくりと持ち上げます。金属製のヘラを使用したり、バッテリーを変形させると発火する恐れがあるため、慎重に行います。

バッテリーが剥がれたら画面をフレームから剥がしていきます。

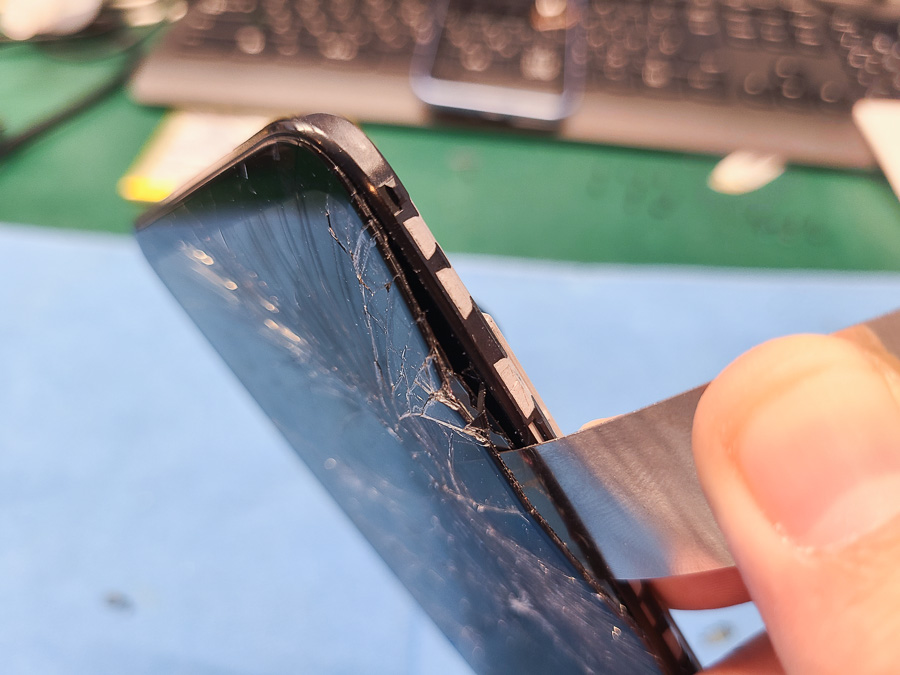

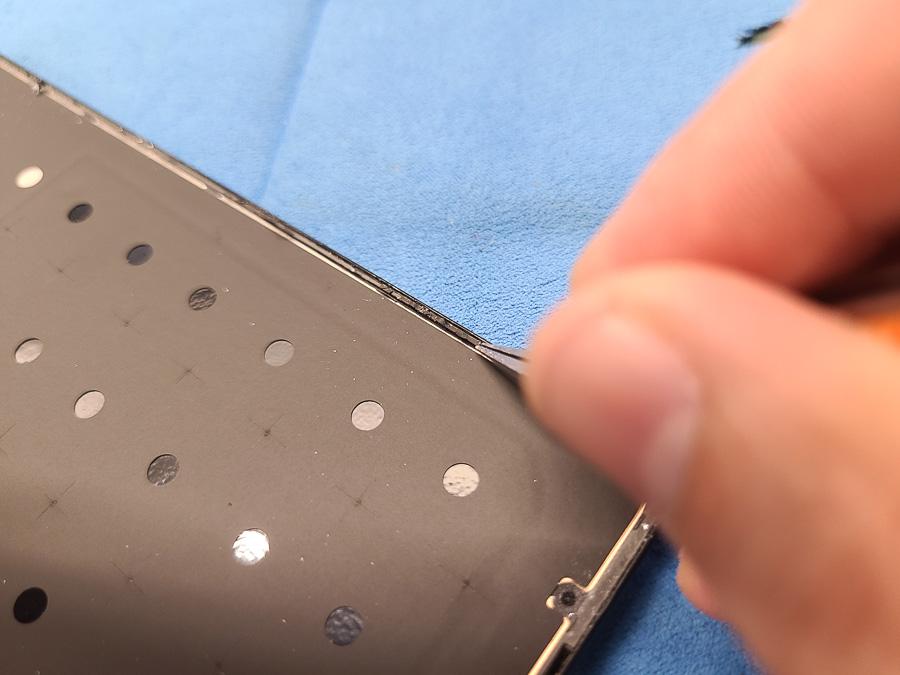

画面全体をヒートガンで温めて、接着を弱くしたうえで隙間にヘラを差し込ん画面を持ち上げます。

ある程度剥がれたら、ケーブルを逃がしながらテコの原理で画面を外します。

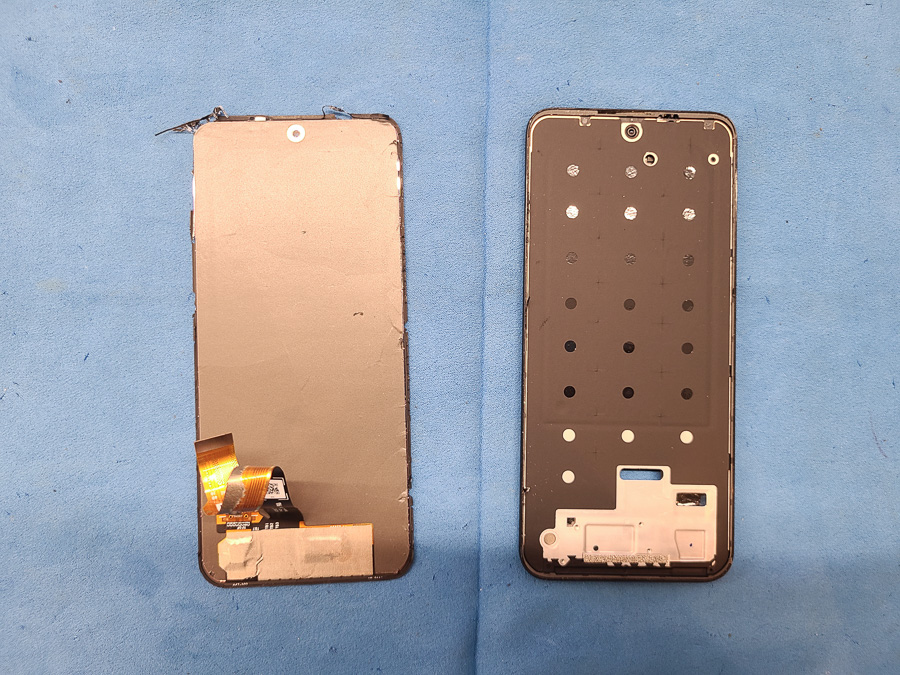

取り外しが完了しました。

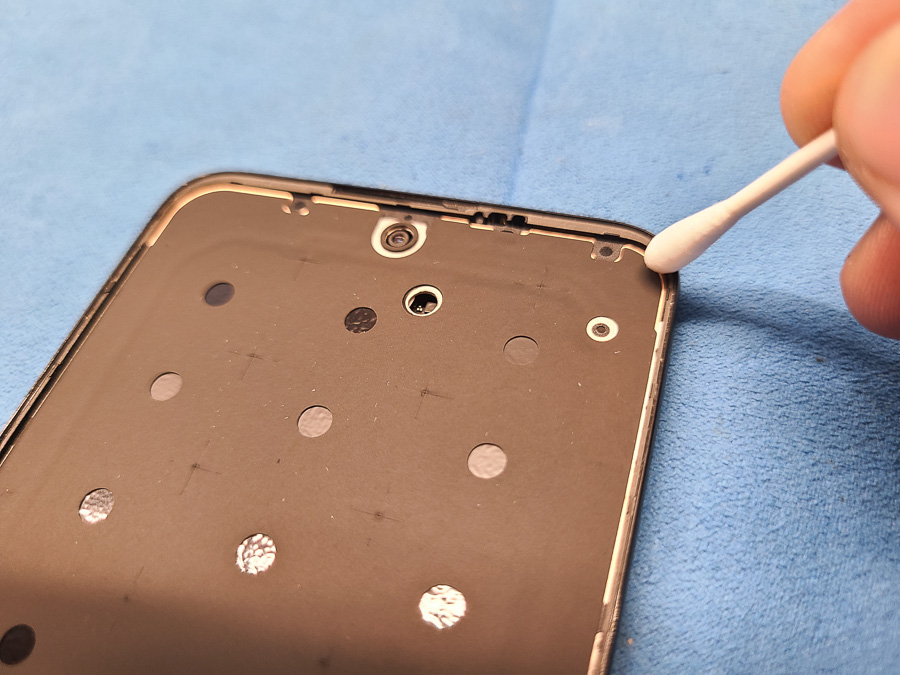

フレームには接着剤やガラス片がこびりついているので、根気強く清掃します。

清掃したフレームに強力な接着剤を塗布して、画面を慎重に貼り合わせます。

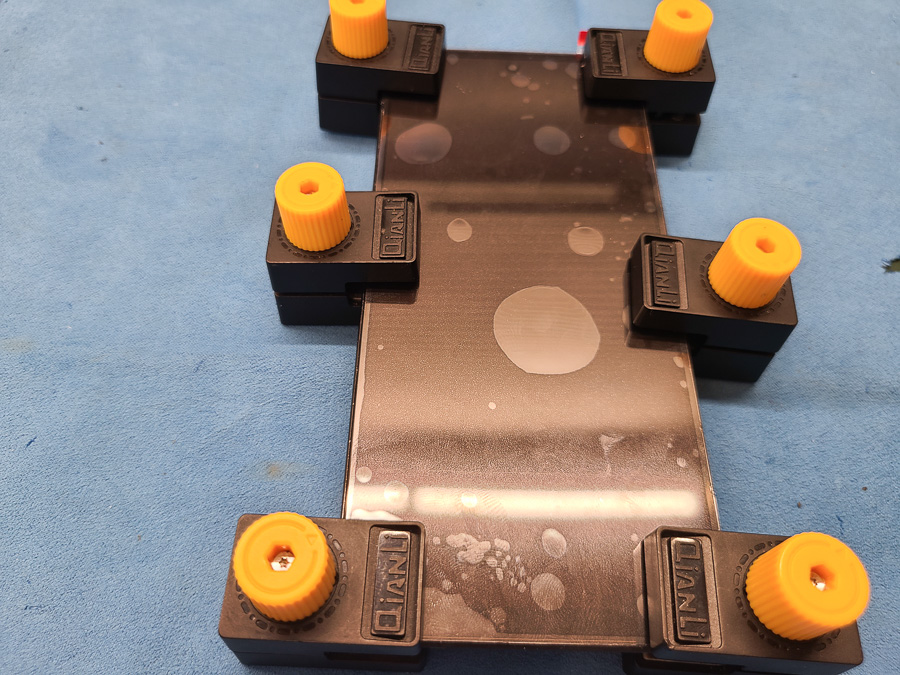

ズレの無いように貼り合わせたら専用のクリップでしっかりと圧着して、接着剤を硬化させます。

貼り付けが完了したら、全てのパーツを元通りに組み直していきます。

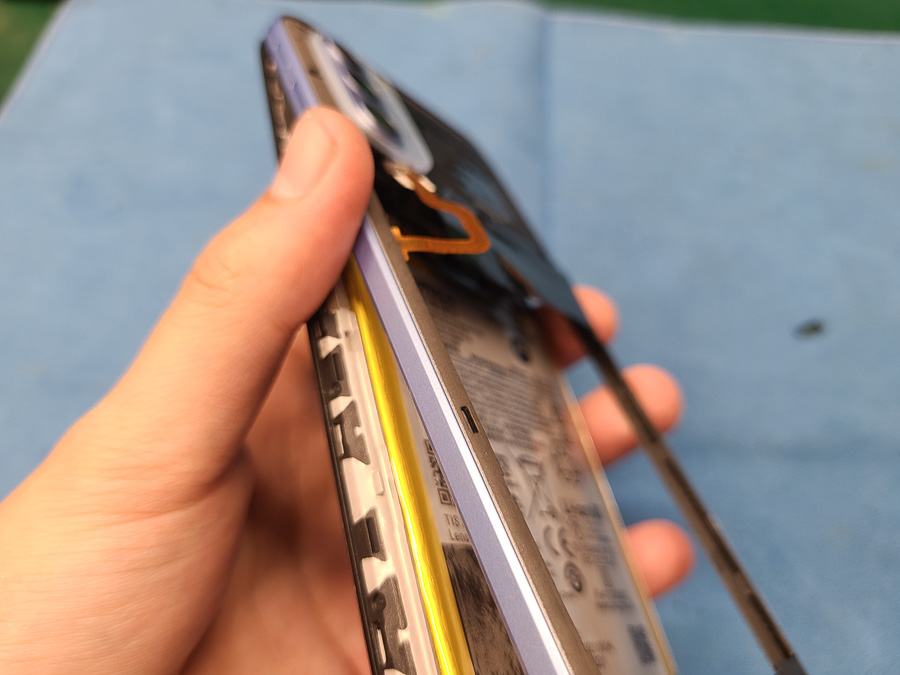

バッテリーを貼り直して、バンパーをフレームにはめます。

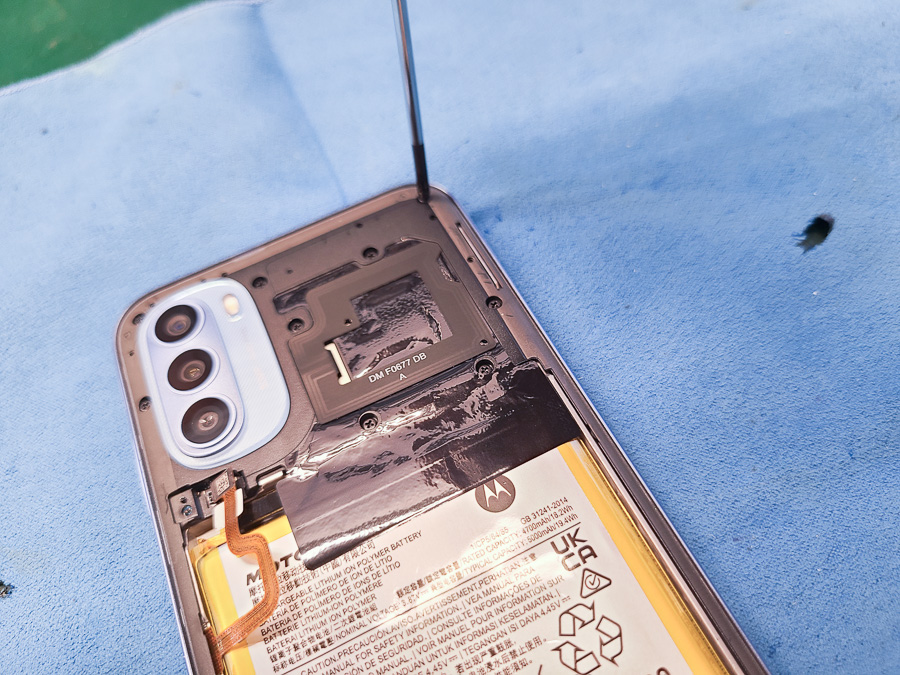

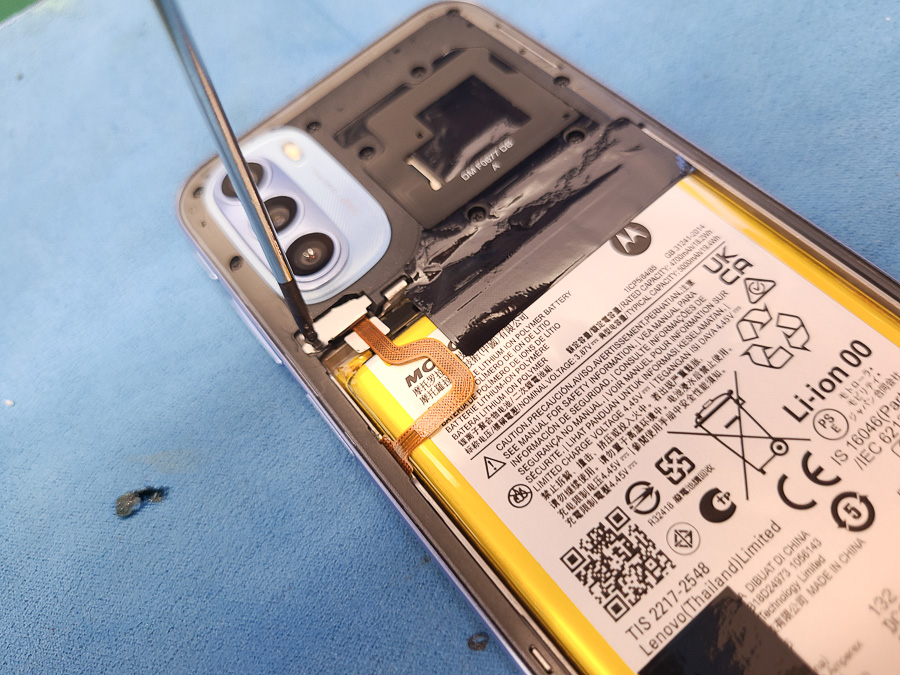

全てのネジをしっかりと締めます。

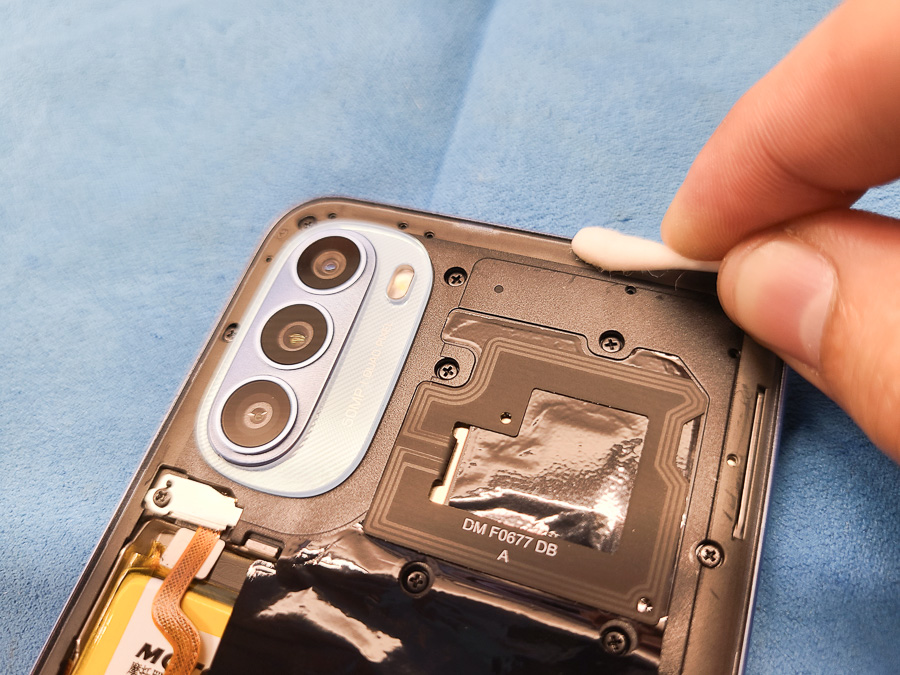

背面を貼り直す前に下地となる部分をエタノールで脱脂します。

強力なテープを隙間なく張り込みます。

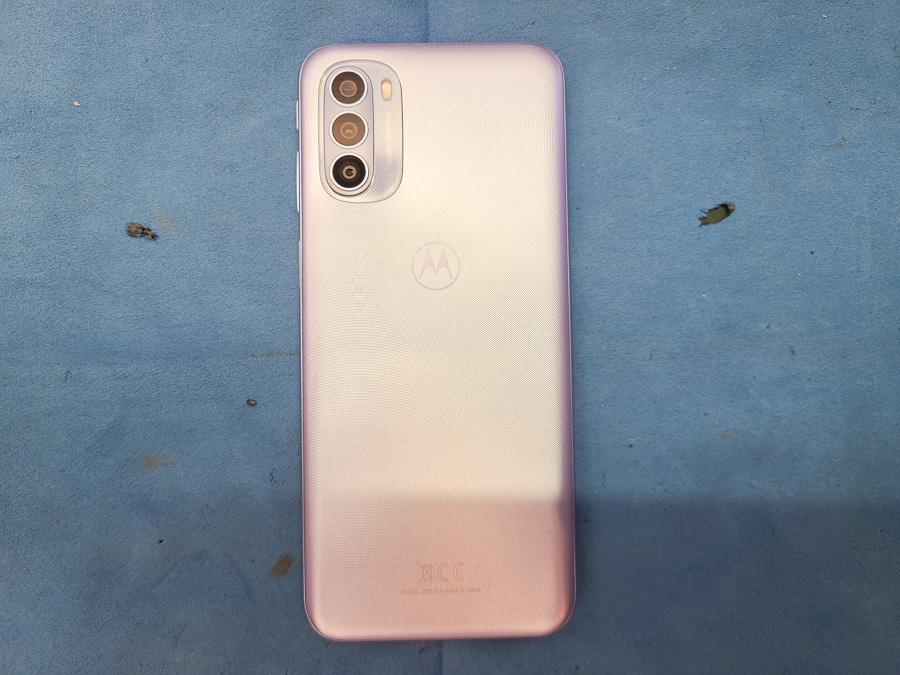

背面パネルをしっかりと貼り合わせて、浮きが無いことを確認します。

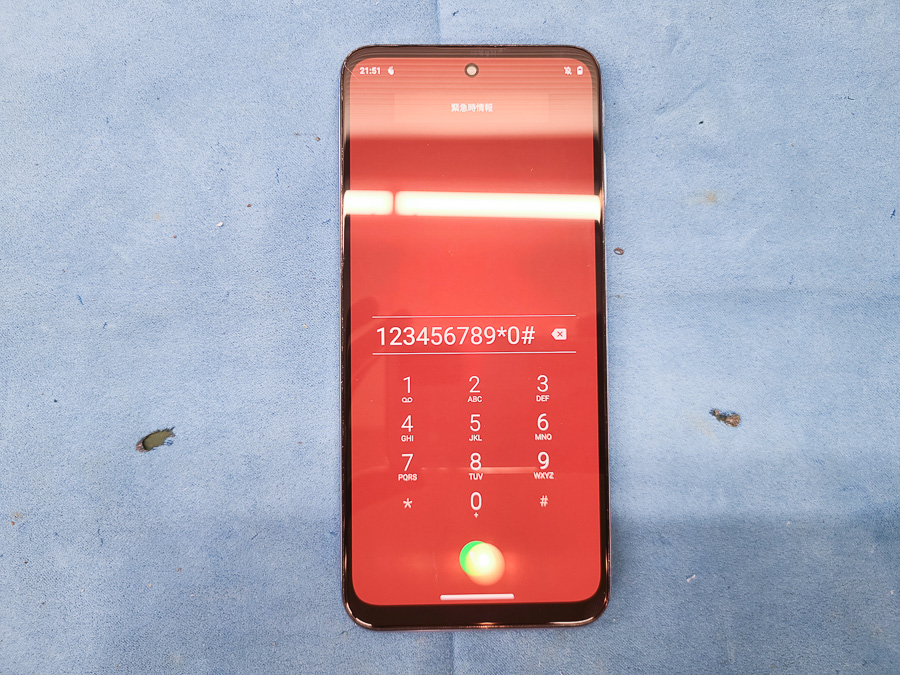

組み上げが完了したので、電源を入れて各種動作の最終確認を行います。
問題が無ければ無事に修理は完了です！

この度も画面修理のご依頼をいただき誠にありがとうございます。

今回のように接着剤で画面を固定する構造の機種では、貼付け後の圧着はもちろん、事前の清掃や接着剤の塗布量といった細かな工程が非常に重要となります。これらが不十分だと、修理後に画面が浮いてくる原因となりかねません。
