Galaxy A7 起動しない症状の修理【基板原因】

今回は充電器を挿しても充電がされず、全く無反応のGalaxy A7の修理事例のご紹介です。
Galaxy Aシリーズは充電口の破損が多い印象なので、今回もそれを疑っていましたが、実は全く違う原因でした。

早速分解調査を行います。

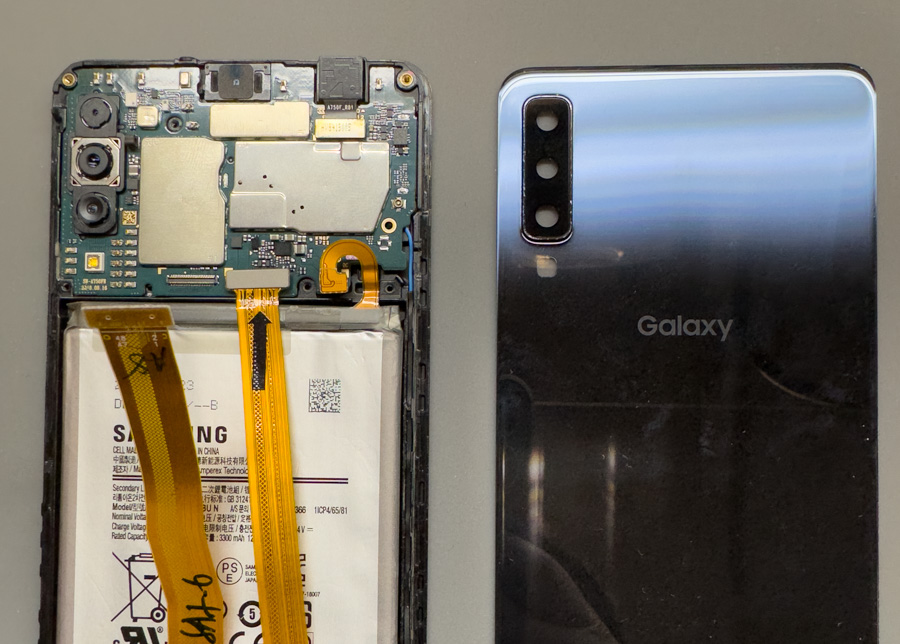

こちらの端末は裏蓋がプラスチックの爪で止まっているだけなので分解が非常に簡単です。

まずはUSBサブボードを交換しましたが改善しません…
次にバッテリーを交換してみます。
こちらは残量があれば起動できるため、バッテリー原因であれば起動できるはずです。

こちらでも起動しません…

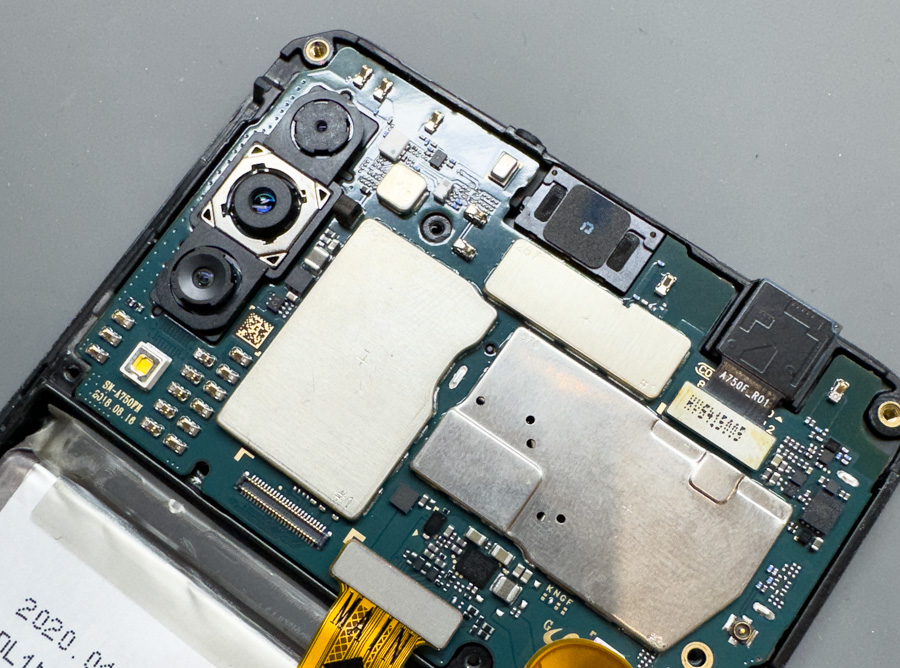

ここまで試してだめということは恐らく基板が原因です。

早速検査を行った所、明らかにショートしている場所がありました。

原因は電力増幅器のICモジュールの故障です。
取り外した所ショートが改善されたため、新しいチップを取り付けます。

破損したパーツの取り替えが完了したため全てもとに組み直し動作チェックを行い、データも全て無事なことを確認し修理完了です！

今回の破損原因はわかりませんが、ロースペック、ミドルスペック端末の基板はそれ相応に安い作りをしていることがほとんどです。保護回路など端末を電気的破損から守る機構も少ないため、不意の動作不良が破損に繋がりやすいのかもしれません。
