iPhone13 他店様で修理してから電源/音量ボタンがきかなくなった…データそのまま修理【滋賀】

この度はAppleの「iPhone 13」の電源/音量ボタン不良（ケーブル交換修理）のご依頼を大阪府のお客様よりいただきました。遠方からのご来店、誠にありがとうございます。「以前、別の修理店で充電不良の修理をした後から、電源ボタンと音量ボタンが全く効かなくなってしまった」とのお悩みでお持ち込みいただきました。 iPhoneの内部には無数の細かなケーブルが走っており、修理の際に意図せず他のパーツを傷つけてしまう二次被害は、残念ながらゼロではありません。特にiPhone 13シリーズ以降は、電源ボタン、音量ボタン、そして背面のワイヤレス充電（MagSafe/Qi）コイルが「1つの巨大なケーブルパーツ」として一体化しているため、どこか一箇所でも断線や損傷があると、すべての機能が使えなくなってしまう非常に厄介な構造をしています。 他店様で修理されてから調子が悪いといったトラブルの再修理も承っております。 それでは早速分解を行っていきます。

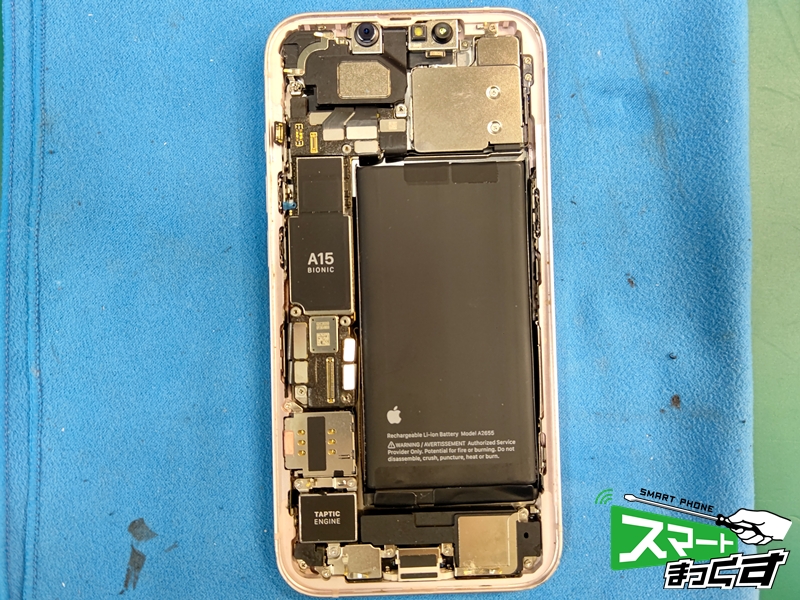

Phone 13は画面側から分解を行っていきます。画面を破損させないよう慎重に取り外すと、内部には基板やバッテリーが所狭しと配置されています。 まずは安全のためバッテリーのコネクタを外し、通電を遮断します。 今回交換が必要な「電源/音量ボタン＋ワイヤレス充電コイル」の一体型ケーブルは、メイン基板の下敷きになるように配置されています。そのため、メイン基板の取り外しを目指して分解を進めていきます。

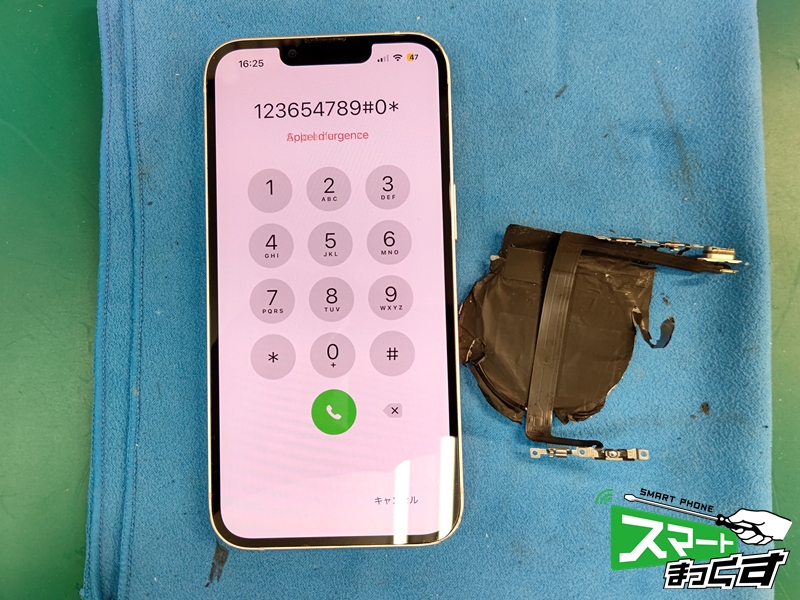

この段階で仮組みによるテストが可能なため、新しいケーブルパーツを基板に仮接続して動作確認を行います。 バッテリーと画面も一時的に繋いで電源を入れ、全く反応しなかった電源ボタンと音量ボタンが正常に機能するかを入念にテストします。今回は仮組みの段階で問題なくボタンが反応することが確認できました。

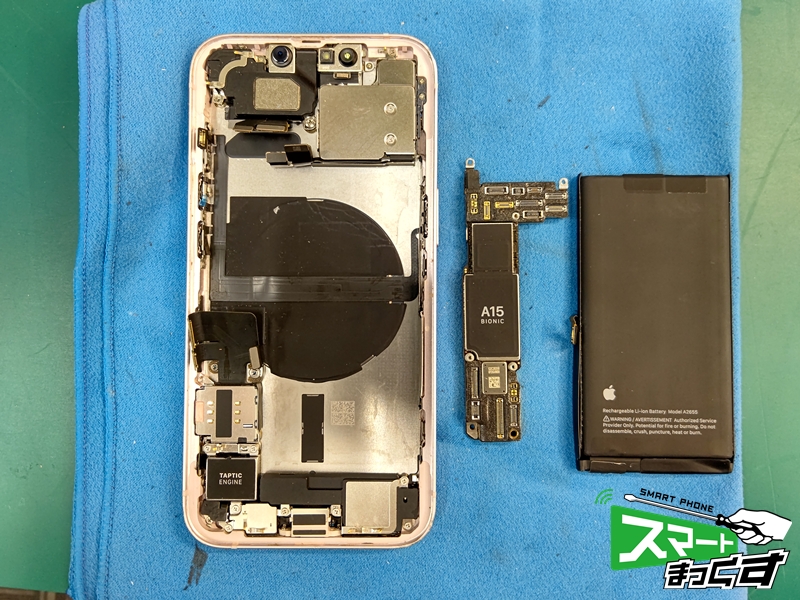

メイン基板に接続されている各パーツのコネクタを外し、まずはバッテリーを取り外します。その後、メイン基板を固定しているねじを外して、メイン基板を取り出します。
これで電源/音量ボタン、ワイヤレス充電が一体になったパーツにアクセスできるようになりましたので、こちらを取り外します。

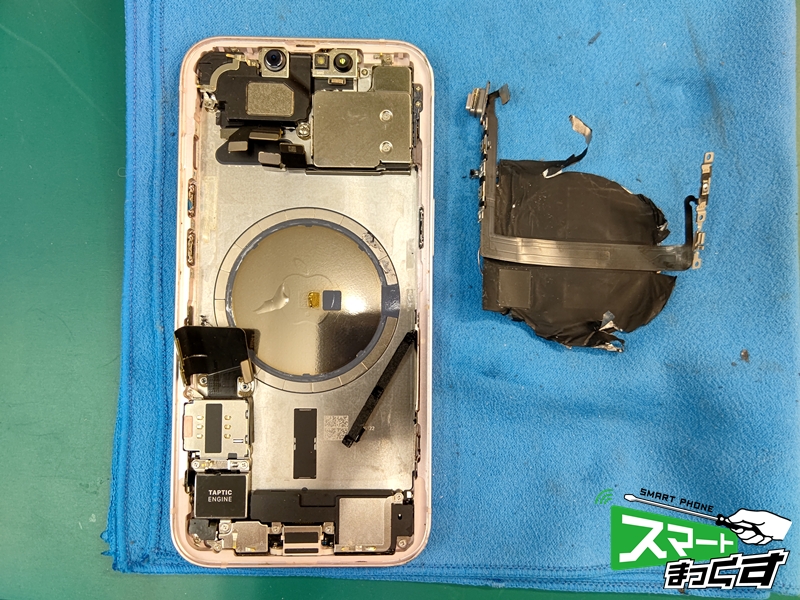

基板とバッテリーを取り外すと、本体の背面側に大きく張り付いている黒いシート状のパーツが現れます。これが「ワイヤレス充電コイル」であり、そこから左右のフレームに向かって「電源ボタン」と「音量ボタン」のケーブルが伸びています。 他店様での修理時に、おそらくこのケーブルの一部を誤って傷つけて（断線させて）しまったことが原因と考えられます。 本体フレームに接着されているため、新しいパーツを綺麗に取り付けるためにも、古いケーブルの残骸を残さないよう慎重に剥がしていきます。（写真右側が取り外した故障パーツです）

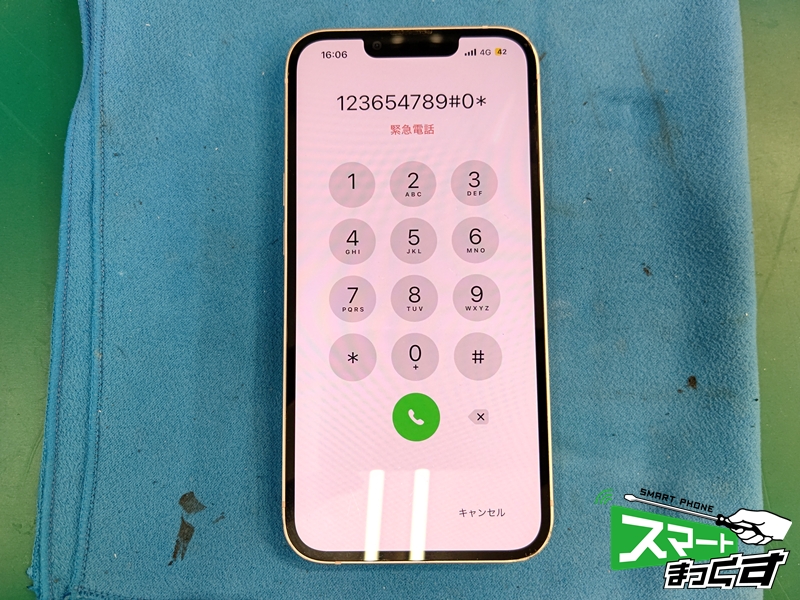

新しいパーツへと交換し、組み上げ後、再度電源を入れて最終の動作確認を行います。「カチッ」というクリック感と共にボタンが正常に機能するようになりました！もちろん、ワイヤレス充電（MagSafe）の反応もバッチリです。
他店様での修理後トラブルでお困りだったiPhone 13が、データもそのままで無事に快適に使える状態へと蘇りました。 「他のお店で直してから別の箇所がおかしい」「自分で修理しようとして失敗した」といったトラブルでも、対応可能です。お困りの際は、ぜひ一度当店へご相談くださいませ。
