京セラ BASIO4 (KYV47) 基板組替修理 -滋賀-
本体下部を中心に割れが広がっています…
この度は京セラより発売されております、「BASIO4(KYV47)」の画面割れによる基板組替修理を栗東市のお客様からご依頼いただきました。
写真の通り本体画面下部を中心に割れが広がっています。
KYOCERA BASIO4(KYV47)は画面部品のみの流通がございませんので同機種の中古端末を仕入れて、基板を組み替える修理となります。
中古端末にはなりますが使い慣れた機種を今後も快適にお使いいただけるよう、当店では出来るだけ低価格で状態の良いものを探し仕入れております。
それでは早速修理していきましょう!
修理風景
![京セラ BASIO 4 KYV47 背面パネル 取り外し](https://www.smart-max.jp/wp-content/uploads/2024/04/%E4%BA%AC%E3%82%BB%E3%83%A9-BASIO4-KYV47-%E7%94%BB%E9%9D%A2%E5%89%B2%E3%82%8C%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E5%AF%BE%E5%BF%9C%E3%80%91-%E6%BB%8B%E8%B3%80-3.jpg)
BASIO4 KYV47 は背面側から修理して行きます。
爪とテープにより固定されているので、熱を加えながら爪も外していきます。
![京セラ BASIO 4 KYV47 バッテリー ブラケット 取り外し](https://www.smart-max.jp/wp-content/uploads/2024/04/%E4%BA%AC%E3%82%BB%E3%83%A9-BASIO4-KYV47-%E7%94%BB%E9%9D%A2%E5%89%B2%E3%82%8C%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E5%AF%BE%E5%BF%9C%E3%80%91-%E6%BB%8B%E8%B3%80-4.jpg)
次に基板を取り外す為に、ねじ止めされているブラケットを外します。バッテリーは取り外さなくても基板を取り外せますが、今回お客様端末のバッテリーを使用するので、バッテリーも取り外します。
![京セラ BASIO 4 KYV47 基板 取り外し](https://www.smart-max.jp/wp-content/uploads/2024/04/%E4%BA%AC%E3%82%BB%E3%83%A9-BASIO4-KYV47-%E7%94%BB%E9%9D%A2%E5%89%B2%E3%82%8C%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E5%AF%BE%E5%BF%9C%E3%80%91-%E6%BB%8B%E8%B3%80-5.jpg)

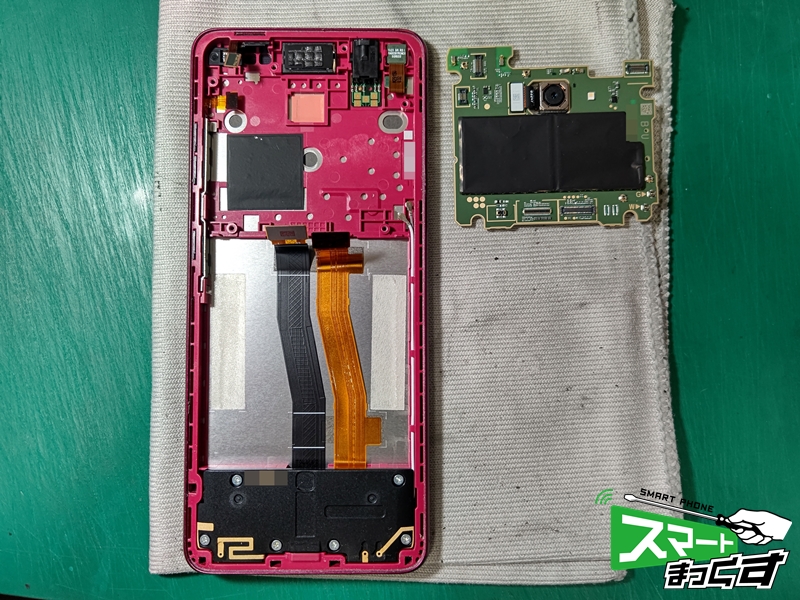

その後、基板に接続されているコネクタを取り外し、基板を取り外して仕入れた端末へ組み替えていきます。
修理完了です!
![京セラ BASIO 4 KYV47 画面交換修理完了](https://www.smart-max.jp/wp-content/uploads/2024/04/%E4%BA%AC%E3%82%BB%E3%83%A9-BASIO4-KYV47-%E7%94%BB%E9%9D%A2%E5%89%B2%E3%82%8C%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E5%AF%BE%E5%BF%9C%E3%80%91-%E6%BB%8B%E8%B3%80-6.jpg)
基板を取り外した後は、予め動作確認や掃除を行っておいた仕入れた端末に基板を移し替えて、先程とは逆の手順にて組み上げていきます。
そして、組み上げ途中で表示やタッチ等動作に問題はないか確認を行い、問題が無ければ最終組み上げを行います。
最後に背面パネルをしっかりと貼り付けてもう一度表示や動作等確認を行い問題が無ければ、データそのままで無事にKYOCERA BASIO4 (KYV47) 画面割れによる基板組替修理の完了です!
データはもちろんですが表示や動作も問題なく、本体は中古端末にはなりますが出来るだけ小傷等少ないものを仕入れることが出来ましたので今後も快適にお使いいただける事と思います。
当店では今回のBASIO4(KYV47)のように料金表に記載のない機種でも修理可能な場合がございます。
画面の割れや欠け、バッテリーの持ちが悪くなってきた…等気になる事がございましたらお気軽にご相談くださいませ。
作業の詳細
メーカー | KYOCERA |
シリーズ | BASIO |
機種名 | BASIO4(KYV47) |
故障内容 | 画面割れ |
作業内容 | 基板組替作業 |
作業時間 | 約60~90分 即日対応可能 ※予約状況・部品在庫によって前後します。 |
修理店舗 | [滋賀]エルティ932店 |
