Pixel 6a の電源が突然入らなくなった【基板復旧修理】

今回はGoogleのスマートフォン、Pixel 6aの修理ご依頼です。
お客様によると、「突然電源が入らなくなり、他社の修理店へ持ち込んで分解検査や新しいバッテリーの仮付けを試してもらったものの、復旧不可として返却されてしまった」とのことです。
どうしても内部の大切なデータを取り出したいとのことで、当店へご相談いただきました。

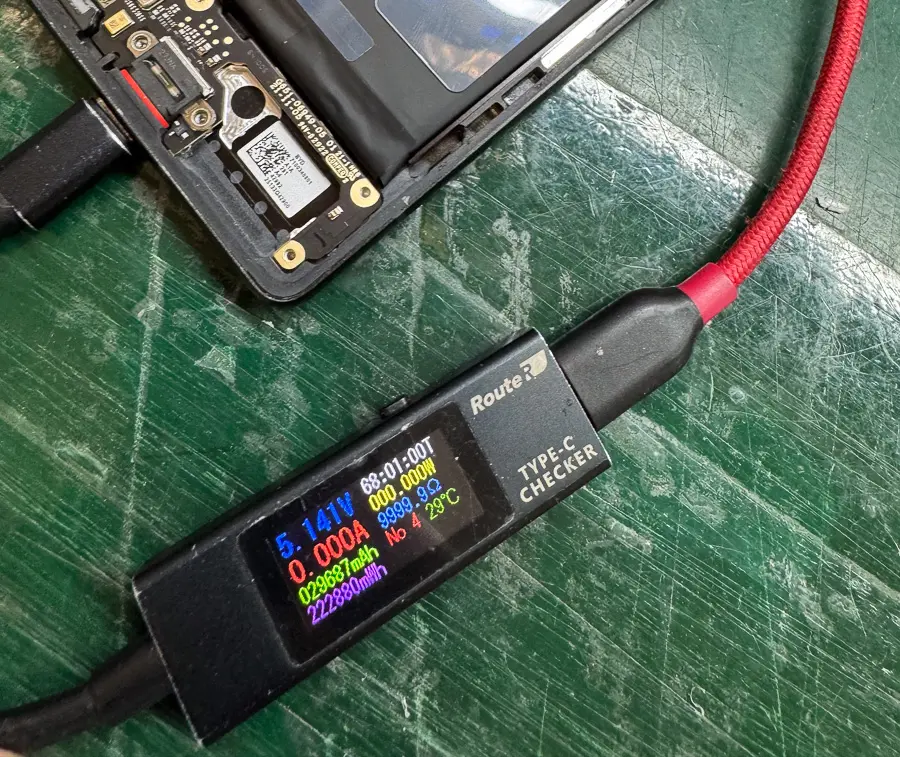

まずは当店でもお預かりした端末の状態を確認するため、USB充電テスターを接続します。
写真の通り、電圧は5.141V出ていますが、電流値は「0.000A」と全く電力が供給されていない状態です。

念のため、当店でも検証用の正常なバッテリーを取り付けて起動を試みましたが、やはり反応は変わりません。
他店様での診断結果の通り、バッテリーや画面といった交換可能なパーツの故障ではなく、メイン基板（マザーボード）自体に問題が発生していることが確実となりました。

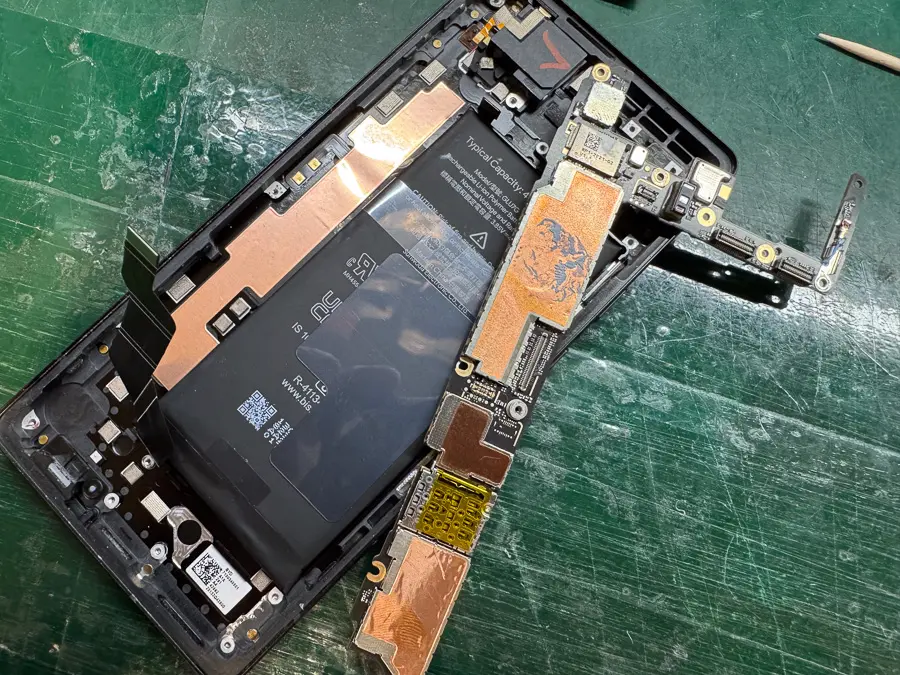

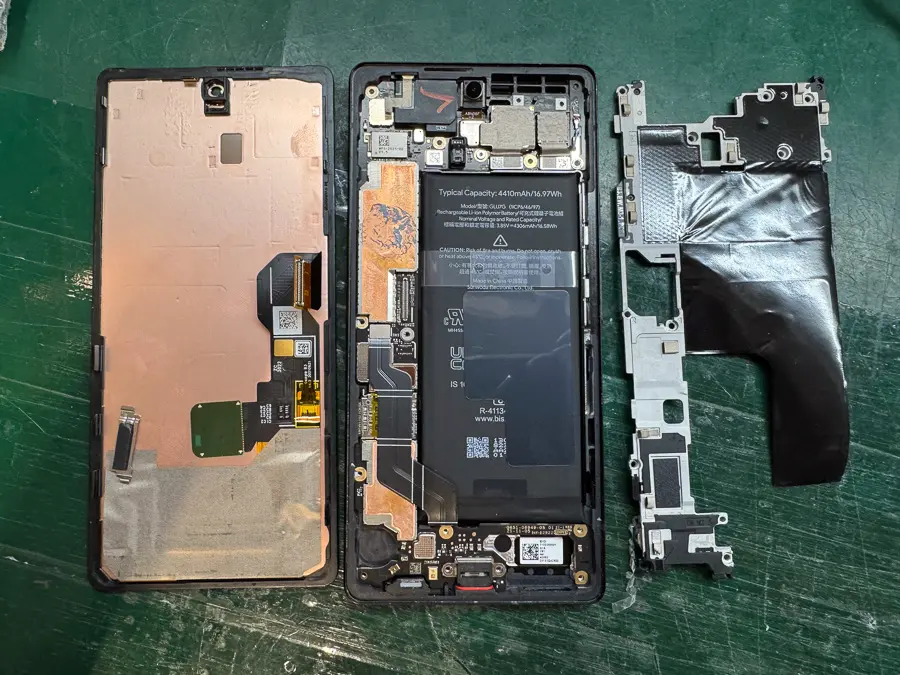

原因を突き止めるため、端末を分解し、フレームからメイン基板を取り外しました。
ここから更に詳細な検査を行っていきます。

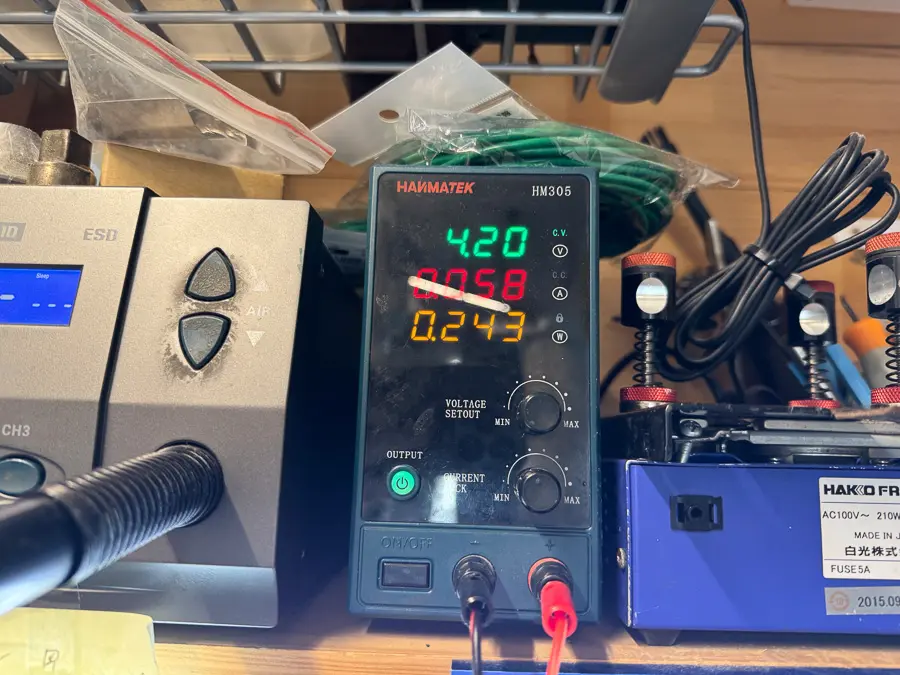

取り出したメイン基板に「安定化電源」を接続し、基板のどの部分に異常があるのかを探ります。

安定化電源から基板へ適切な電圧を印加したところ、起動していないにも関わらず、勝手に「0.058A」の電流が流れ始めました。
これは、基板上のどこかの回路で「ショート（短絡）」が発生していることを示しています。

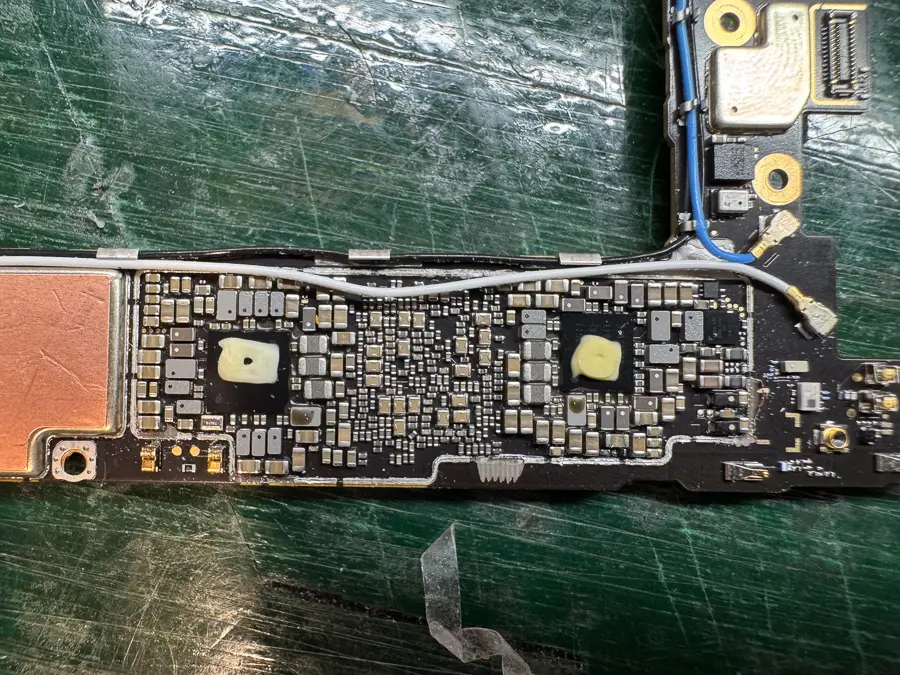

顕微鏡やテスター、サーモグラフィーカメラなどを駆使して、基板上に無数に配置されている極小の電子部品（コンデンサやICチップなど）を一つ一つ調べていきます。
その結果、特定の回路に配置されている一つのコンデンサがショートし、異常な発熱を起こしているのを発見しました。

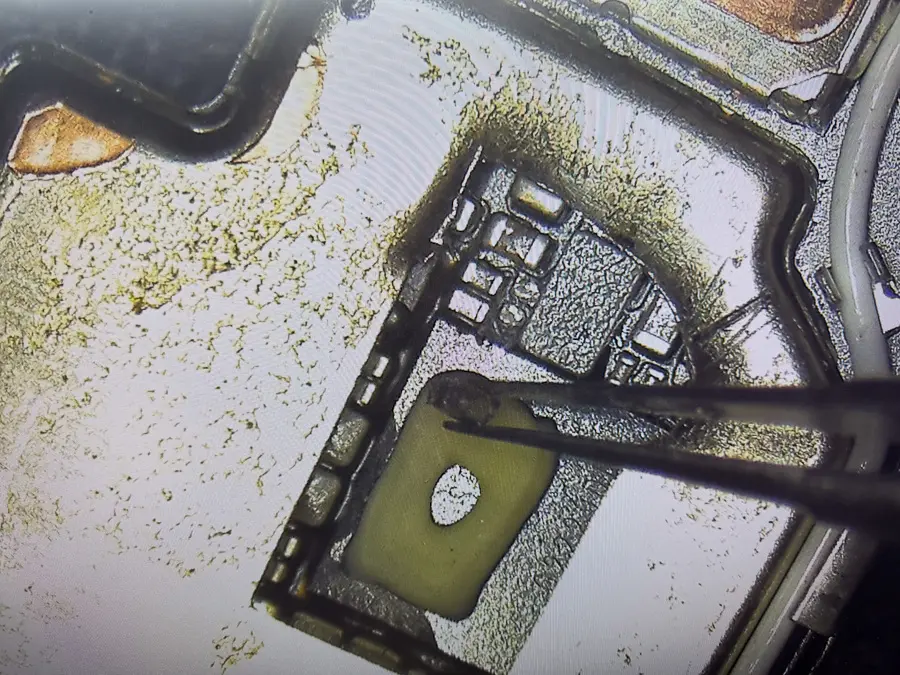

この故障したコンデンサを取り除き、正常なコンデンサへと交換を行います。
周囲の部品に影響を与えないよう、顕微鏡を覗きながら熱を与え、極細のはんだごてやピンセットを用いて慎重に作業を進めます。

コンデンサの交換後、再び安定化電源で異常な電流が流れないことを確認し、基板を端末に組み戻します。

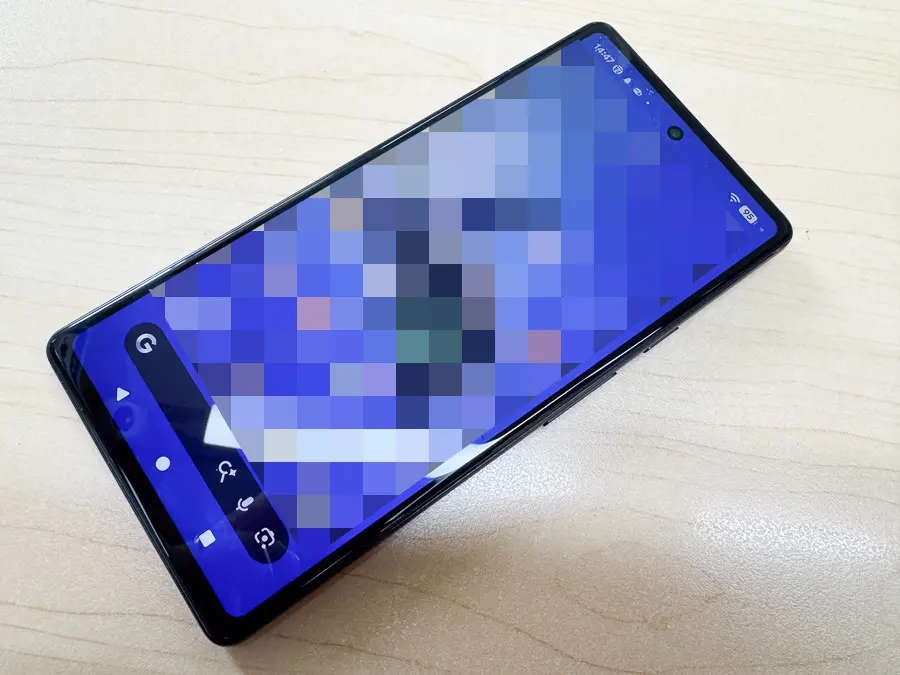

電源ボタンを押すと……無事にGoogleのロゴが表示され、ホーム画面まで起動しました！

写真やアプリなどのデータも、全て消えることなくそのままの状態で残っています。
動作確認でもタッチ操作やカメラ、充電機能などに問題は見られず、これにてデータ復旧・基板修理は完了です。
