Pixel9 Pro 水没にて全く反応が無くなってしまった端末の復旧【滋賀】

この度は「Google Pixel9 Pro」の水没復旧修理のご依頼を滋賀県草津市のお客様よりいただきました。
「水没後、画面も真っ暗で全く反応しなくなった」とのお悩みでお持ち込みいただきました。
最近のPixelは高い防水性能を誇りますが、水没しないわけではありません。わずかな隙間やスピーカー穴などから内部に水分が侵入すると、基板やコネクタ部分に錆や腐食が発生したり、バッテリー等の内部パーツがショートする可能性が非常に高いです。
水没してしまった場合、メーカー修理では「本体交換」となるケースが多く、大切なデータはすべて失われてしまいます。当店では内部を分解・洗浄し、錆や腐食、ショートして壊れてしまったパーツをピンポイントで交換することで、データそのままでの復旧を目指します。
今回は複数のパーツ交換が必要となった水没の修理工程をご紹介いたします。

Pixel9 Proは、背面パネルから分解を行っていく構造です。

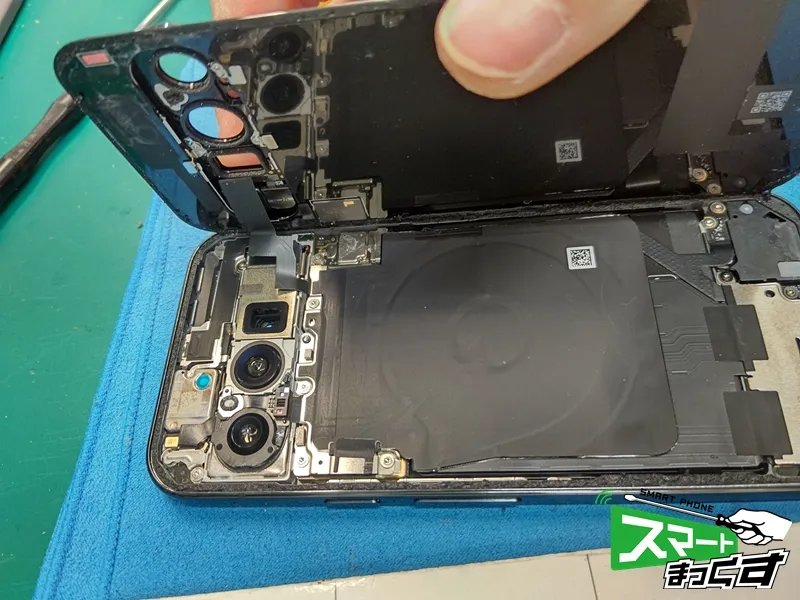

リアパネルを開けた直後の内部ですが、水没シールが赤く反応し、シール周辺や本体下部などに白い痕(水分が乾いた痕)が見受けられます。
IP68の防水・防塵等級を満たしておりますが、それでも内部へ浸水してしまいます。

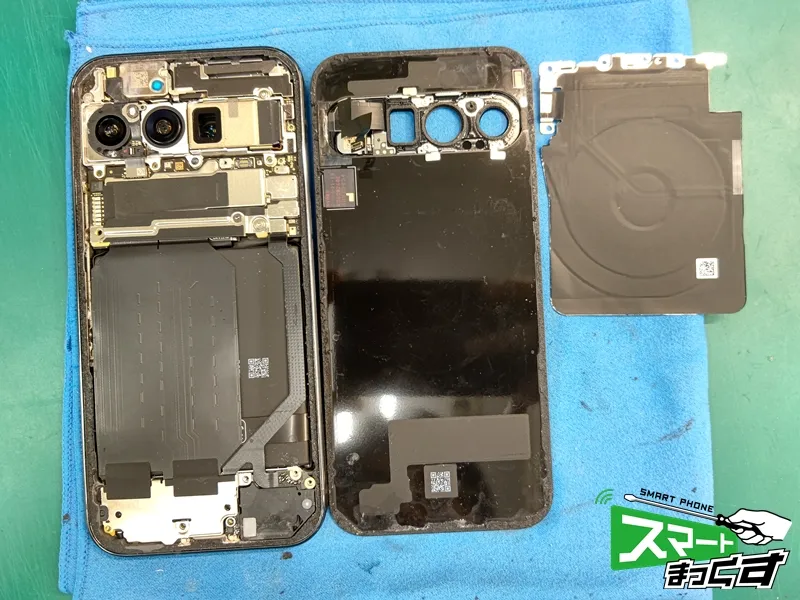

分解直後の内部状況確認後はワイヤレス充電コイルカバーとリアパネルを取り外します。
リアパネルからはケーブルが伸びており、メイン基板に接続されていますので、ワイヤレス充電コイルカバーを先に取り外さないといけません。
それを知らずに勢いよく取り外そうとすると断線につながりますので、注意が必要です。

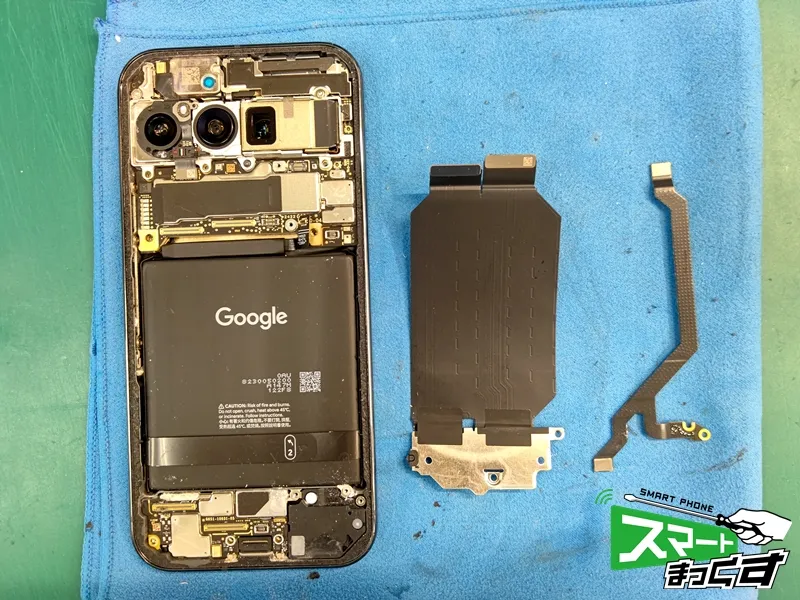

その後、バッテリーコネクタを外して通電を遮断し、メイン基板とサブ基板を繋いでいるケーブルを取り外します。

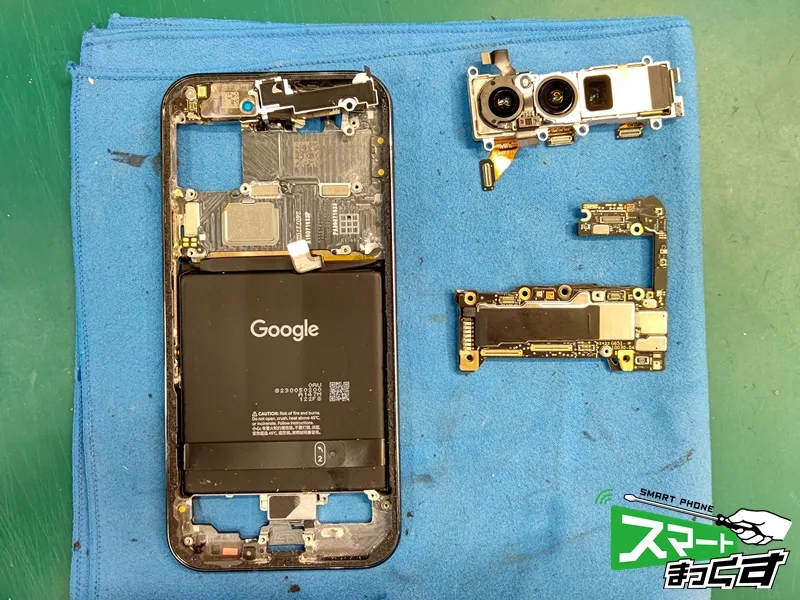

さらに分解を進め、メイン基板、カメラユニット、サブ基板、スピーカー等を外していき、洗浄と乾燥を行っていきます。

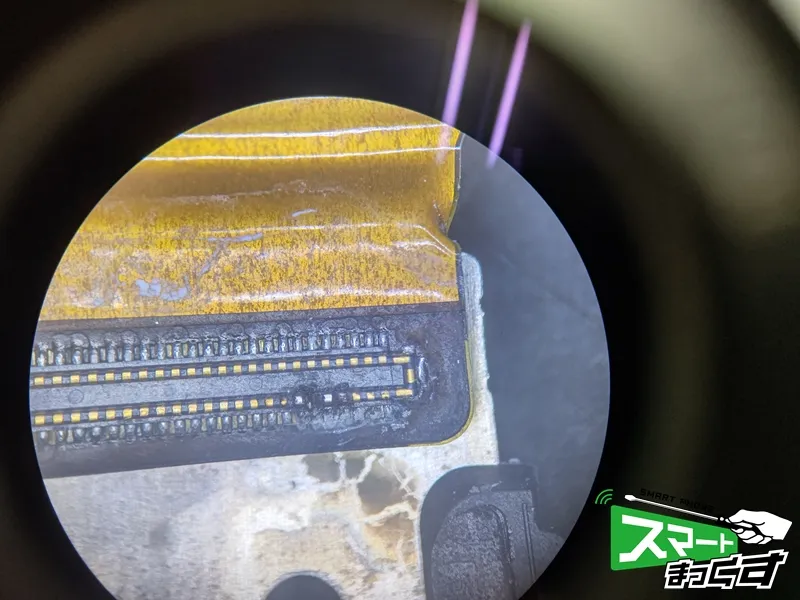

こちらがメイン基板とサブ基板を繋ぐケーブルを顕微鏡にて拡大したものとなります。
一部黒く焦げたような痕が見受けられますが、こちらが水没による影響となります。
こちらはケーブル側となりますが、ケーブルが接続されていたサブ基板側も同じように黒く焦げた痕が見受けられました。
こうなってしまうと、部品は使用できませんので、交換が必要となります。

さらに点検を進めると、画面側にも水が回っており、画面も破損していることがわかりました。

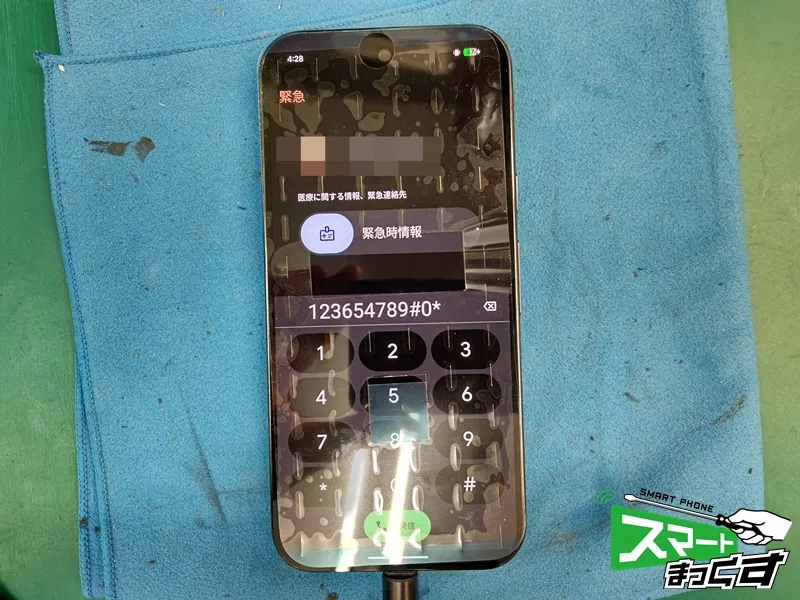

検証の結果、画面とサブ基板、メイン基板とサブ基板を繋ぐケーブルに破損があると判断し、その3点を新しい部品へと交換し、仮組みによる起動、動作確認を行っていきます。
無事、起動の確認もでき、タッチや表示、充電等といったデータのバックアップを行うのに必要な動作は確認できましたので、部品交換作業へと移ります。

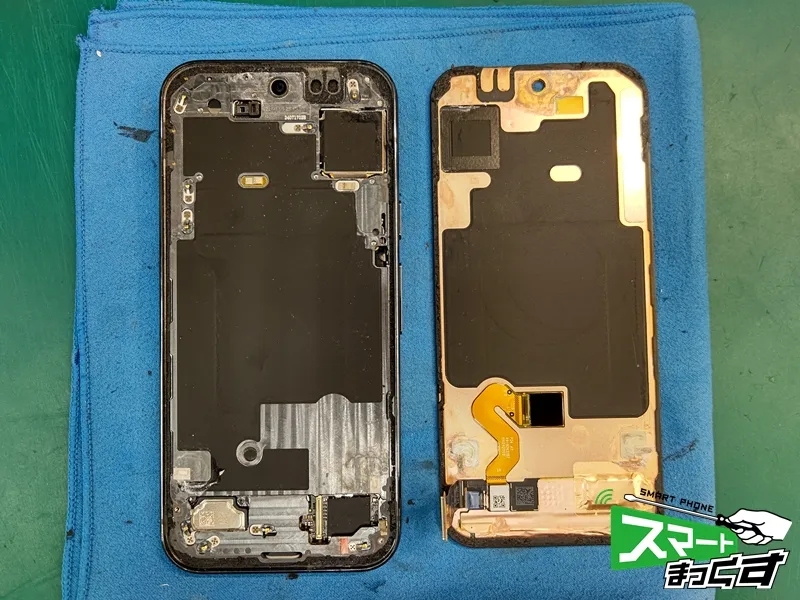

本体フレームから慎重に破損した画面を取り外し、フレーム側に残った水滴や汚れを綺麗に拭き取り、古い両面テープも除去していきます。
後は画面から取り付けを行い、各パーツを元通りに組み戻します。

元通り組み上げが完了しましたら、再度動作確認を行っていき、問題無ければ無事復旧完了です！

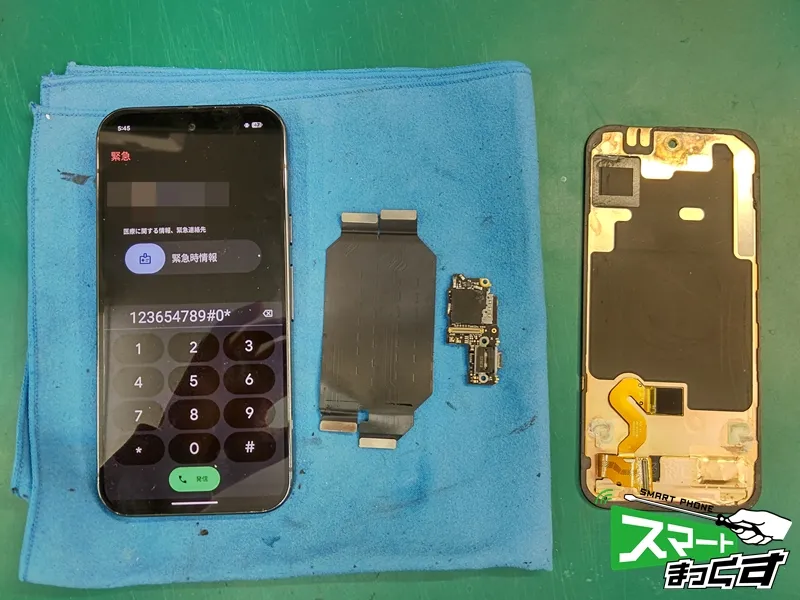

水没により全く反応が無かったPixel9 Proが、お客様の大切なデータもそのまま復旧しました。

最近のスマートフォンは防水・防塵等級が高い機種が多くなっていますが、水が入らないわけではありません。経年劣化等によりどうしても性能は落ちてしまいます。
また防水性能が高いということは水が入った際には抜けにくいということでもあり、そのままショート、腐食、錆へと繋がりやすくもあります。
水没は時間との勝負です。万が一水に落としてしまった、水が掛かってしまった際は、電源を入れたり充電したりせず、できるだけ早くお持ち込みください。
