Google Pixel 8a 全く電源が入らなくなった【基板復旧修理】

今回は全く電源の入らなくなってしまった「Google Pixel 8a」の基板復旧修理事例のご紹介です。

まずは店頭にて端末の状態を確認します。
電源ボタンを押しても全く反応がありません。

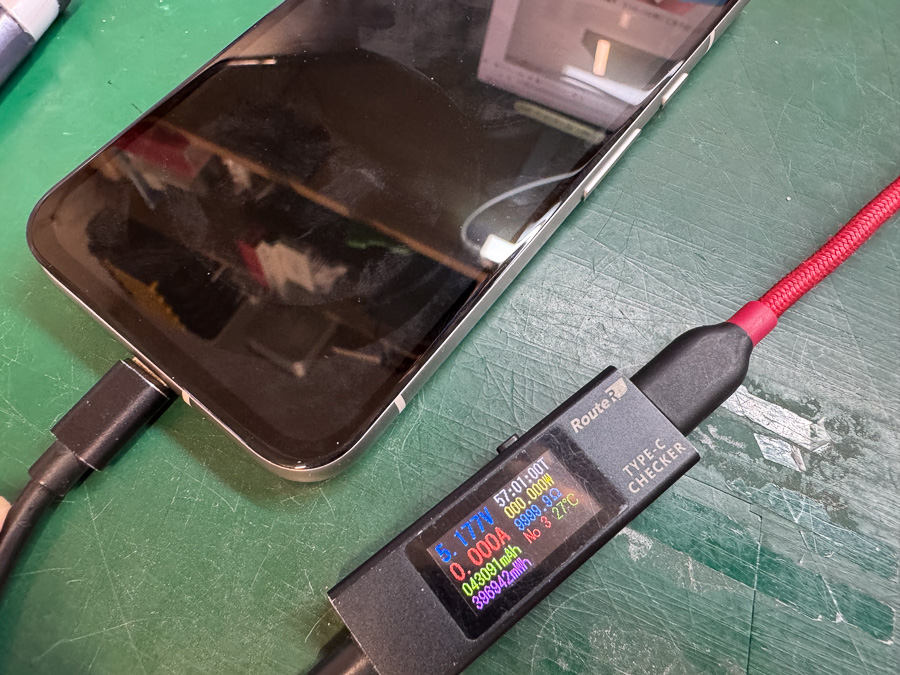

また、充電チェッカーを繋ぐと0A(アンペア)と全く電流が流れていません。
こうなってくると基板の故障も疑われる症状のため、早速分解し内部の検証を行っていきます。

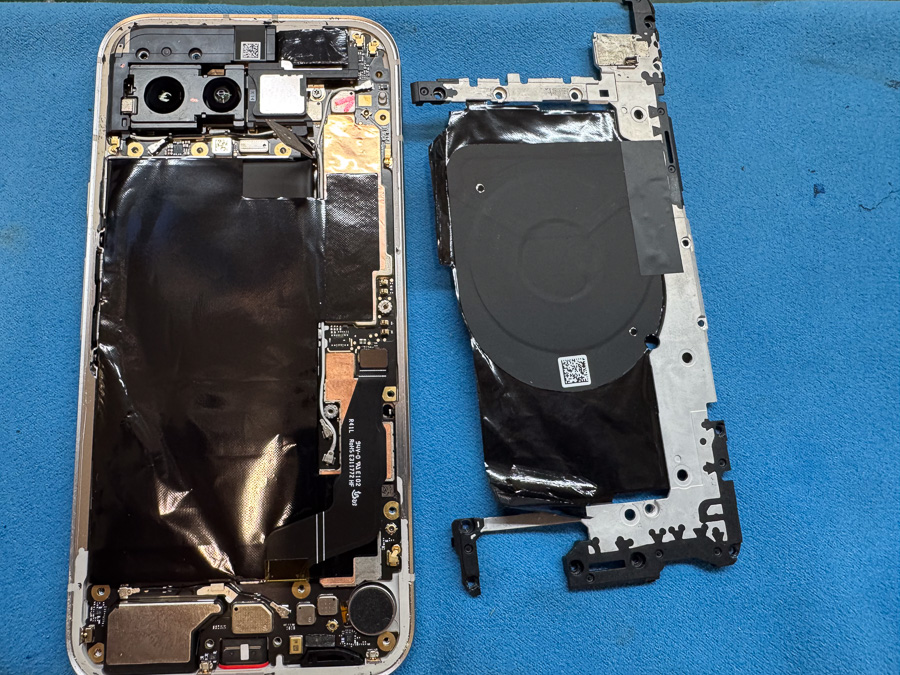

簡易的な内部点検を行うために、裏蓋とプレートを取り外します。

バッテリーの電圧、電源ボタンの導通など、起動に関わる各種パーツを一通り検査しますが異常が見当たりません。
やはり、今回の原因はメイン基板にありそうです。

早速メイン基板を取り出して、検査を行います。

基板上の主要なパーツはシールドで覆われているため、まずは熱を加えてはんだを溶かし、シールドを取り外します。

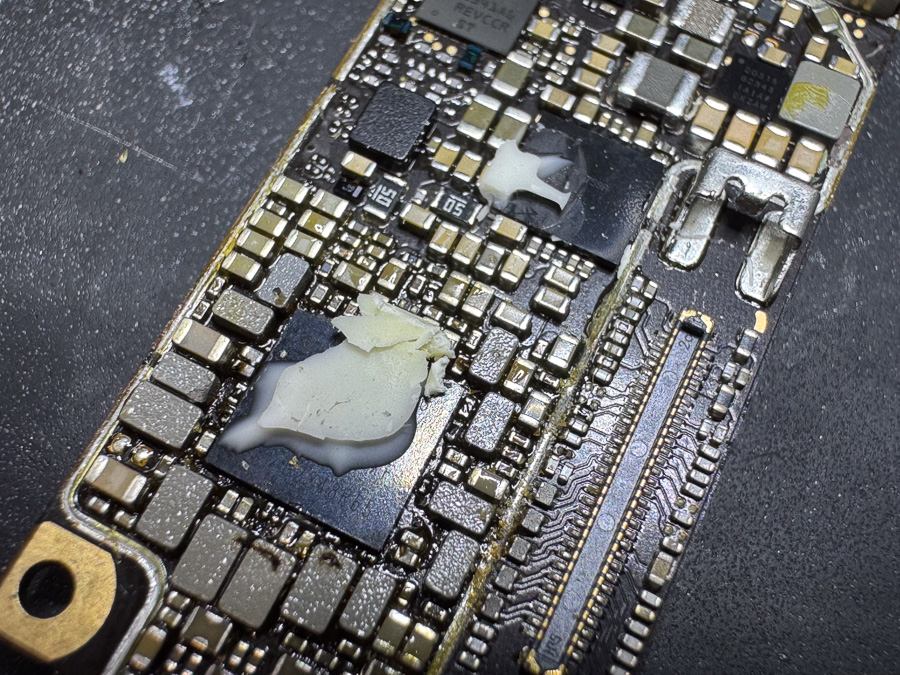

すると、何故かPMIC（パワーマネジメントIC）の周囲に大量のフラックスの残渣（テカテカとした汚れの部分）が、、、
今回の端末は一度も分解歴がなく、内部のテープも剥がした形跡が無いので、製造時の不良でしょうか、、、
真相はわかりませんが、今回の故障原因はここにありそうです。

そこで、実際に回路を検査してみたところ、PMICの周辺に異常が発見されました。
チップ自体の故障も疑われますが、まずはリボールと再実装による改善を目指して作業を行ってみます。

早速PMICに熱を与えて取り外し、新たな「はんだボール」を作成、チップを再実装します。

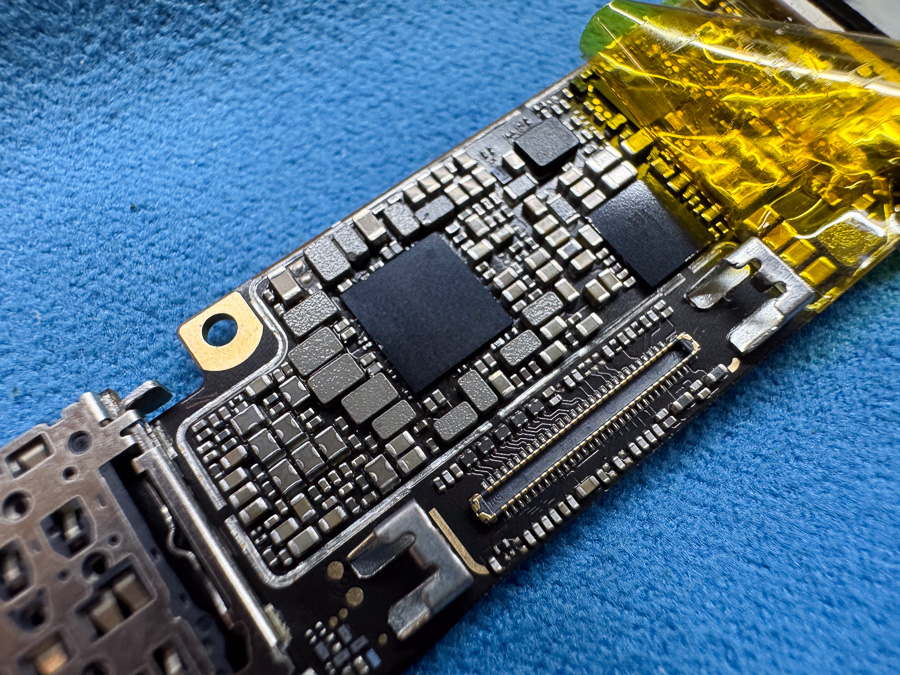

併せて、基板に大量に付着していたフラックスも丁寧に洗浄します。

後は、補修の完了した基板をフレームに組み込んで電源を入れてみます。

無事に起動しました！

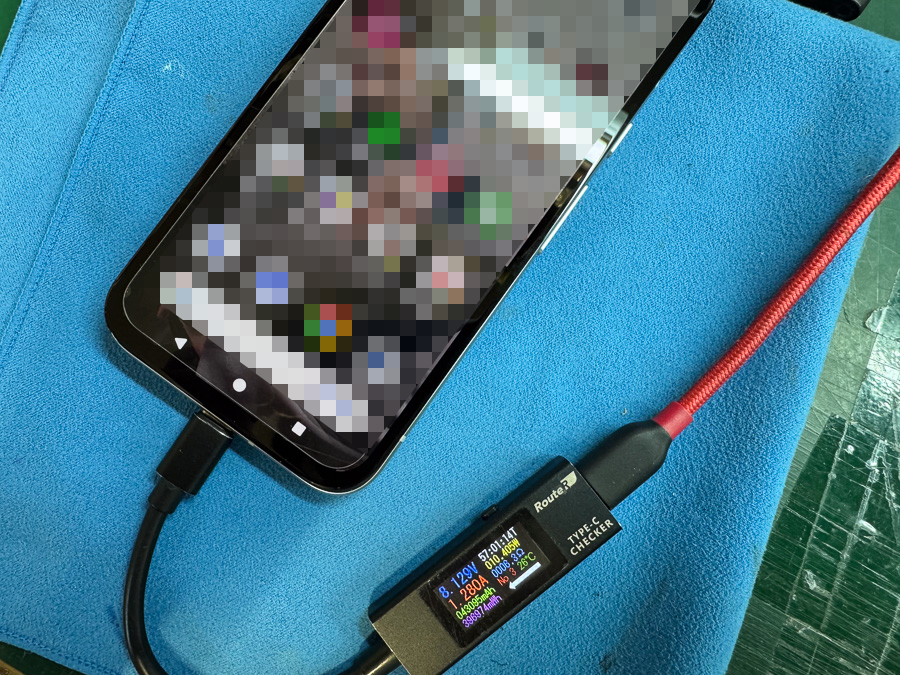

また、充電器を繋いだところ、電流も正常に流れ出しました。
内部のデータも問題がなさそうなので、これで修理は完了です！

この度も基板修理のご依頼をいただき誠にありがとうございます。

今回の端末内部の状態の経緯は不明ですが、復旧状況から考えるに、PMICチップの基板実装不良、もしくはフラックスによる腐食が主な原因と考えられます。
