2020年06月07日
Zenfone 5Q ガラス割れ交換修理

いつもスマートまっくすをご愛顧いただき誠にありがとうございます。

スマートまっくす銀座ファイブ店でございます。

新型コロナウィルスの影響により休業しておりましたが、6月1日より営業再開させて頂いております。

皆様からのご依頼・お問合せお待ちしております。

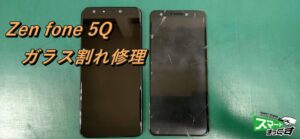

さて、今回ご依頼いただきましたのはZenfone 5Q(ZC600KL)のガラス割れ交換修理でございます。

メジャーなZennfoneシリーズの中では少しマイナーな感じのする機種です。

インカメラがダブルレンズなので、他と見分けがつきそうですが、Zennfoneシリーズは種類が多すぎて一目で見分けるのは難しいです。



部品のあるものでございましたら即日修理対応も可能となっております。

メジャーなものからマイナーなものもまずはお問い合わせくださいませ。





画面修理

  • ガラス割れ・液晶割れ・タッチ不良
  • データそのままでOK
  • 修理後の保証もバッチリ
2020年02月21日

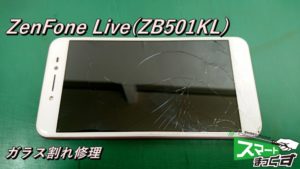

Zenfone Live ZB501KL ガラス割れ交換修理!

修理工程・作業完了まで

Zenfone Live ZB501KL ガラス割れ交換修理!-1

いつもスマートまっくすをご愛顧いただき誠にありがとうございます。
さて、この度のご依頼はZenFone Live (ZB501KL)のガラス割れのご依頼です。



早速修理開始です!

Zenfone Live ZB501KL ガラス割れ交換修理!-2

背面パネルからの分解です。

1枚板のパネルではなくケースタイプで指紋認証等の部品もなく、難なく外せます。

Zenfone Live ZB501KL ガラス割れ交換修理!-3
Zenfone Live ZB501KL ガラス割れ交換修理!-4

下部基板・スピーカーユニットとバッテリーを外していきます。

バッテリー下と少しだけ下部基板の下をディスプレイケーブルが通っているので分解必須ですね。

Zenfone Live ZB501KL ガラス割れ交換修理!-5

続いて、ディスプレイ剥がしに移ります。

カチカチの接着剤固定でZenFoneにしては、なかなか剥がしずらい端末です。

Zenfone Live ZB501KL ガラス割れ交換修理!-6
ディスプレイユニットの貼り付けです。
狭く、薄いフレームに接着剤固定致します。
位置ずれや浮きに細心の注意が必要です。


全てのパーツを逆順で組み直し、細かな動作チェックを行い修理完了です!

スマートまっくす各店ではスピーディーながら、安心・丁寧な施工を心がけています。
是非お気軽にお問い合わせ下さい!

料金・作業時間

画面修理

  • ガラス割れ・液晶割れ・タッチ不良
  • データそのままでOK
  • 修理後の保証もバッチリ

依頼する

銀座ファイブ店は代々木駅前店へ、移転統合致しました。ご依頼の際は代々木駅前店のご利用をお願い致します。

2020年01月24日
ASUS Zenfone MAX Pro M1 (ZB602KL)

修理工程・作業完了まで

ASUS Zenfone MAX Pro M1 (ZB602KL)
ASUS Zenfone MAX Pro M1 (ZB602KL)

いつもスマートまっくすをご愛顧いただき誠にありがとうございます。
さて、この度のご依頼はASUS Zenfone MAX Pro M1 (ZB602KL) のガラス・液晶割れのご依頼です。



Zenfoneシリーズは似たような機種が多く、構造は単純ですが、部品の仕様が少しずつ違うので厄介です。



早速修理開始です!

ASUS Zenfone MAX Pro M1 (ZB602KL)

背面からの分解で、背面に指紋認証ユニットはあるものの張り付いたりはしていません。

パネルというよりはカバーですね。



簡単なのでサクッと剥がします。

ASUS Zenfone MAX Pro M1 (ZB602KL)

はめ込むタイプなので、掃除することもないですが、

力をかけすぎると簡単に変形してしまいます。

ASUS Zenfone MAX Pro M1 (ZB602KL)

続いて目につくネジをすべて外し、内側のプラスチックフレームを外します。

ASUS Zenfone MAX Pro M1 (ZB602KL)

続いてバッテリー、各種コネクタを外します。

基板や下部パーツは外さないでもディスプレイは剥がせるので、今回は無視していきます。

ASUS Zenfone MAX Pro M1 (ZB602KL)

ディスプレイを取り外せました!

こちらも他のZenfoneシリーズとほぼ同じですがケーブルの形状が微妙に違います。

ASUS Zenfone MAX Pro M1 (ZB602KL)

接着剤固定していきます。

ずれないように、慎重に…



初期硬化の時間もしっかり取ります。

ASUS Zenfone MAX Pro M1 (ZB602KL)

全てのパーツを逆順で組み直し、細かな動作チェックを行い修理完了です!

スマートまっくす各店ではスピーディーながら、安心・丁寧な施工を心がけています。
是非お気軽にお問い合わせ下さい!



料金・作業時間

画面修理

  • ガラス割れ・液晶割れ・タッチ不良
  • データそのままでOK
  • 修理後の保証もバッチリ

依頼する

2019年12月12日

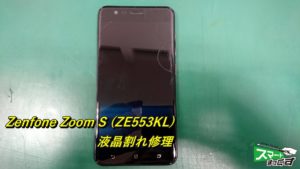

Zenfone Zoom S (ZE553KL)

いつもスマートまっくすをご愛顧頂き誠にありがとうございます。



さて、この度のご依頼はZenfone Zoom S (ZE553KL) の液晶割れ交換修理ございます。



それでは、早速ディスプレイユニット交換をしていきましょう!

ガラスは綺麗ですが、内部のみ割れが見られます。

ヒビは一本しか見られませんが、これだけで全て見えなくなります。

有機EL系の特徴ですね。

リアパネルより分解していきます。
フレームも一体なので、パネルと言うよりケースですね。


指紋認証フレキがあるので、断線しないようと注意です。

このタイミングでのディスプレイ仮付けチェックしておきます。

表示不良やタッチ切れなど発生していないか細かくチェック致します。

本体下部の基板とバッテリーを外したら、ディスプレイ剥がしに移ります。



フレームに両面テープを施工していきます。
この工程で修理後端末が長持ちするかが決まってきます。。



★当店では画像の通り、クッション性の高いテープをその都度切り出し、隙間なくしっかりと張り込みます。



他に誤動作などないか細かくチェックしていきます。

異常なければ無事修理完了です!
