Nintendow Switch 有機EL エラーコード[2110-1118]
Nintendow Switch 有機EL エラーコード[2110-1118]
Nintendow Switch 有機EL 周りのWi-Fiを拾っていないのが分かります
Nintendow Switch 有機EL 周りのWi-Fiを拾っていないのが分かります
いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。

Switch 修理担当 久保田

この度ご依頼頂きましたモデルはNintendow Switch 有機ELモデルです。
通常のNintendo switchより5,000円程高いモデルなのですが、従来のモデルより画面サイズが大きくなり、有機ELパネルのおかげでディスプレイの発色が鮮やかとなりました。

さて、修理の内容はWi-Fiに繋ぐことが出来ず、インターネットに接続が出来ない不具合です。
また、エラーコード[2110-1118]が発生していることも確認が出来ます。このケースですとWi-Fiチップが故障している可能性が高いので、分解を行い該当のチップの交換を行います。

Nintendo Switch,Switch lite,有機ELモデル、どのモデルでもそうなのですが、Wi-Fiチップの故障は非常に多く、ご依頼が大変多い印象です。当店では難易度が高いとされるWi-Fi制御チップの交換も「即日修理」にて承っておりますので、早速修理を行っていきましょう。

修理風景

背面カバー、シールドやヒートシンクといったものを分解します。

背面カバー、シールドやアンテナ線といったものを分解します。

ヒートシンク、ファンを外して基板を取り出します。

ヒートシンク、ファンを外して基板を取り出します。

従来のモデルとは異なり、Type-Cコネクタの上部にWi-Fiチップがあります。

従来のモデルとは異なり、Type-Cコネクタの上部にWi-Fiチップがあります。

拡大したWi-Fiチップがこちらとなります。チップ表面には「CYW4356XKUBG」と書いてあります。

拡大したWi-Fiチップがこちらとなります。チップ表面には「CYW4356XKUBG」と書いてあります。

故障したWi-Fiチップを基板から外します。

この故障したWi-Fiチップを基板に熱を加えて取り外します。

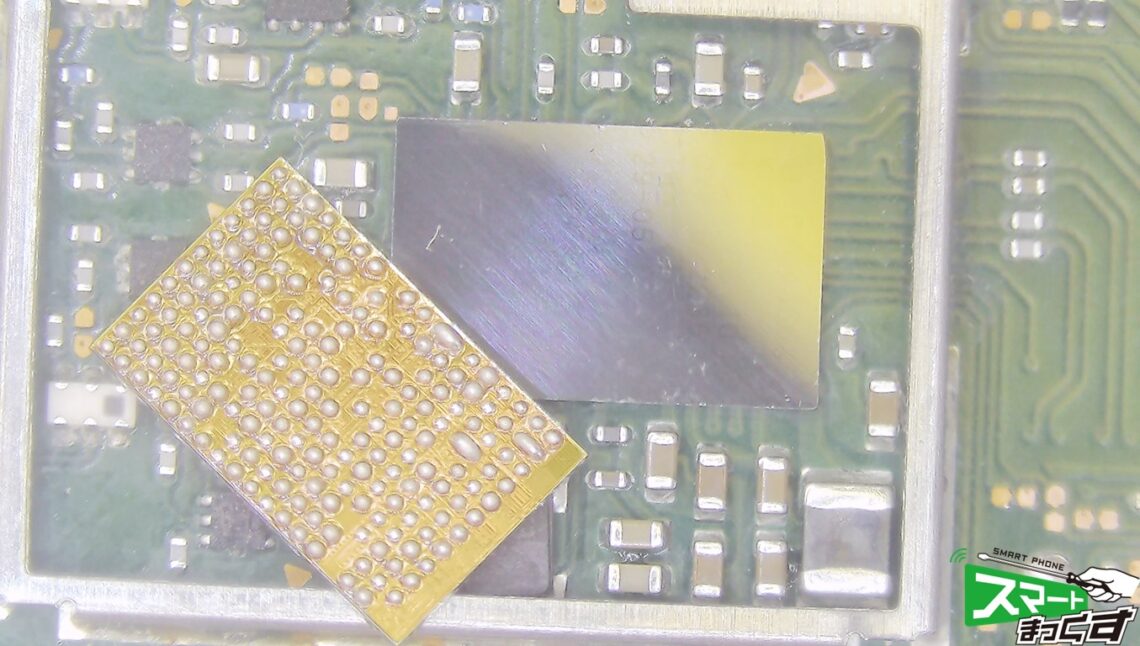

新しいWi-Fiチップを基板に実装します。

新しいWi-Fiチップを基板に実装します。およそ200個近い接点を均等かつ正確に実装する必要があるため、難易度は高めです。

修理完了です!

Nintendow Switch 有機ELモデル 修理完了!

以上で修理は完了です。
本体を組み上げ後、Wi-Fi接続テストを行い、正常に動作していることを確認の上、ご返却となりました。

メーカー名Nintendo(任天堂)
機種名Nintendo Switch 有機ELモデル
故障内容エラーコード[2110-1118]
Wi-Fiに繋がらない、接続できない
作業内容Wi-Fi制御チップ(CYW4356XKUBG)の交換
作業時間約180分
即日対応可能
※予約状況・部品在庫によって前後します。
