【即日基板修理】SwitchがTVに映らない!? 修理方法はこちら!

Switchの電源は入るのにドックに挿してもTVに映らない…?

Nintendo Switch TVドックに繋いでもTVモードになりません
Nintendo Switch TVドックに繋いでもTVモードになりません
いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。

Switch 修理担当 久保田

この度はNintendo Switch をTVモードで使おうと思い、ドックに挿してもTVに出力されないとの事でご依頼を頂戴しました。
ドックに挿すとSwitchの画面は消えるのですが、しばらく待ってみても出力されないため、本体が故障しているものと推察できます。
TVに映らない(TVモード)にならない場合、いくつかの原因が考えられます。

・ドックが故障・破損している。
・本体USB(Type-C)コネクタが破損している。
・基板の回路又はICチップが故障している。

今回の修理ではドック自体に問題はなかったため、本体側に問題があると分かります。
まずは外観検査をしてみましょう。

Nintendo Switch 本体の歪みあり
何らかの力が掛かり、本体が弓なりに湾曲しています

よく見るとUSBのコネクタ付近が弓なりに湾曲しています。Type-Cコネクタには見た目に破損は見受けられなかったので、基板内部で何か異常が起きているのではないかと考え、基板を取り出して更に検査を進めていきましょう。

修理風景

Nintendo Switch分解中

内部を分解したところ、埃が結構入っていました。後々のショートの原因にもなりますので、修理と同時にクリーニングも行います。

Nintendo Switch 基板全体像

全てのパーツを外し、基板のみにして検査を行います。

Nintendo Switchの基板が弓なりに湾曲

外圧によって基板が弓なりに変形しています。恐らくこれが原因でTV出力されないのでしょう。基板チップ部品を確かめてみます。

Nintendo Switch 基板背面

基板の背面にTVに出力に関するICチップ「PI3USB」が存在します。

PI3USBチップ マイクロスコール拡大

マイクロスコープによる拡大です。画像では伝わりにくいのですが、基板の湾曲によってチップ下のはんだに亀裂が入っている事が見てとれます。

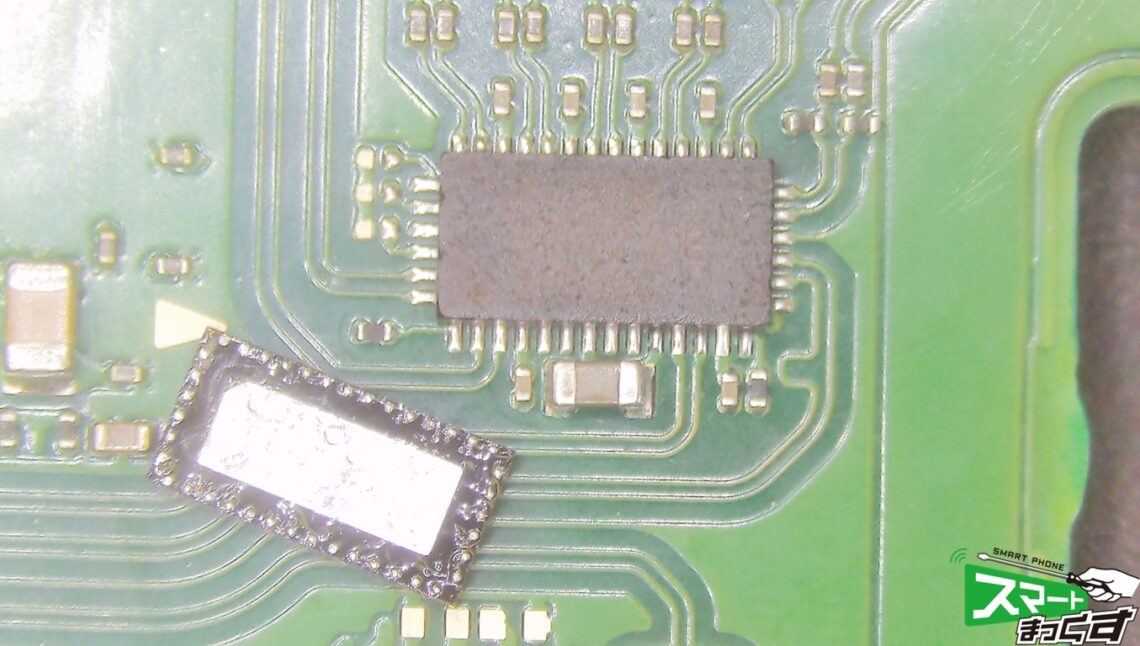

Nintendo Switch PI3USBチップ交換

PI3USBチップの交換を行います。

修理完了です!

Nintendo Switch TVに映らない 修理完了
ドックに接続して無事にモニターに出力される事を確認しました。

ICチップ交換後、本体を組み上げて動作確認を行います。
無事にモニターに出力されている事を確認し、修理完了です。
もちろんデータそのままでの即日修理対応でございますので、Switchの基板修理はスマートまっくすにお任せ下さい。

メーカー名Nintendo(任天堂)
機種名Nintendo Switch
故障内容TVモードにならない、TVに映らない
作業内容PI3USBチップ交換作業
作業時間約180分
即日対応可能
※予約状況・部品在庫によって前後します。

Nintendow Switchの基板修理をする際は、「経験」「知識」「道具」が必要となります。
そのいずれも欠けてしまうと、より状態が悪化して高額な修理になるケースもございますので、基板修理ならプロにお任せ下さい。
スマートまっくすはNintendow Switchの基板修理の専門店です。
データを消さずにそのまま修理してほしい!といったニーズに迅速に対応いたしますので、お困りの際はお気軽にご相談ください。

無事修理完了でございます!
この度もご依頼誠にありがとうございました。

Switch 修理担当 久保田
