Xperia XZ3 カメラボタン修理

さて、今回の故障事例は、Xperia XZ3カメラボタン陥没です。

数か月前から押したときにフワフワしているような感覚があったとのことでした。
完全に押してもカメラの起動、シャッターの動作が出来なくなってしてしまい、ご依頼を頂きました。

ボタンを押した感覚もほとんどなく、
当然カメラも起動してくれません。。。

ヒアリングでは故障に関して特別心当たりがないということでしたので、まずは分解して状態の点検作業からスタートです！

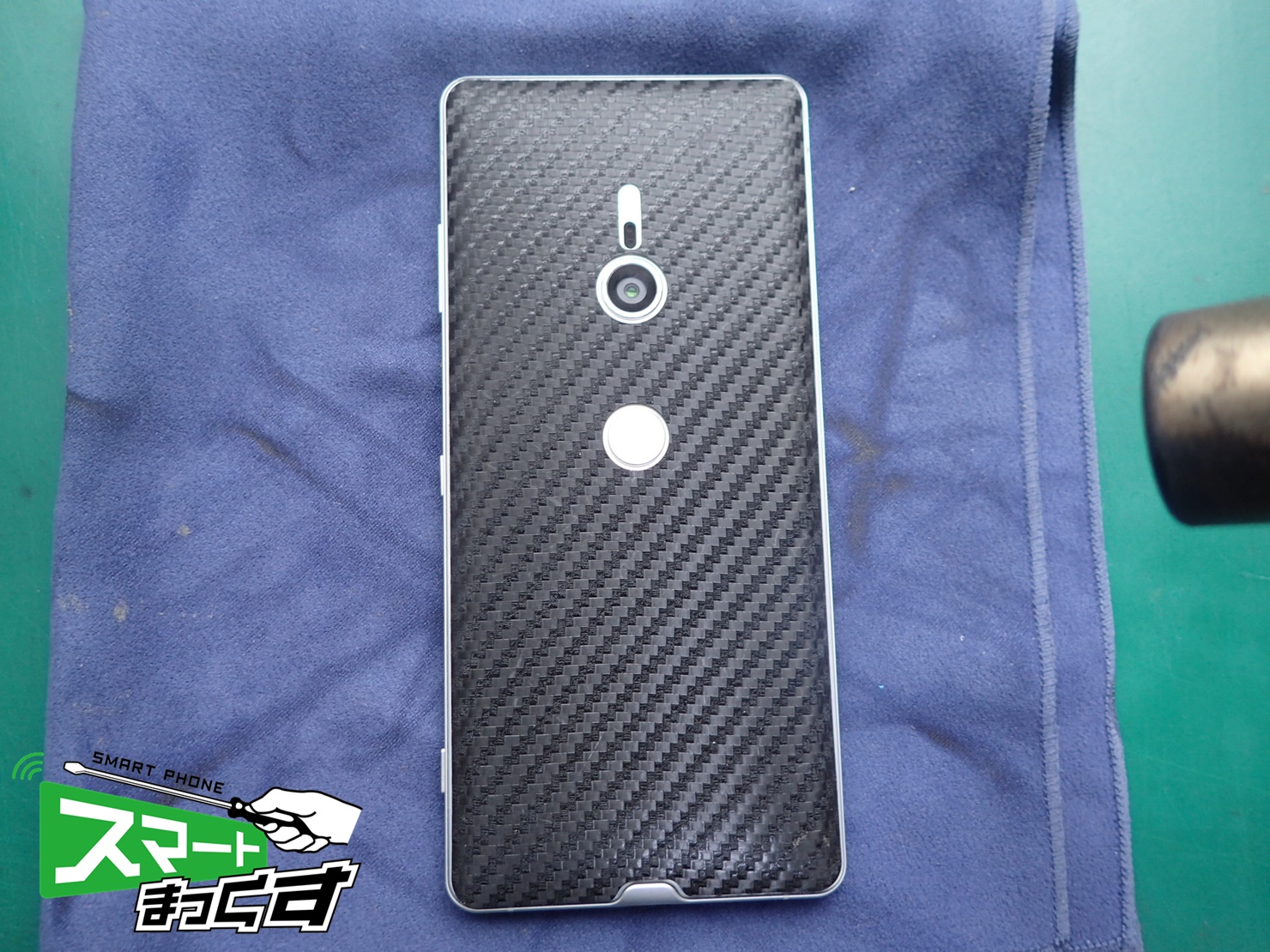

まずは電源を切り背面にヒートガンで熱を与えながら慎重に剥がして行きます。

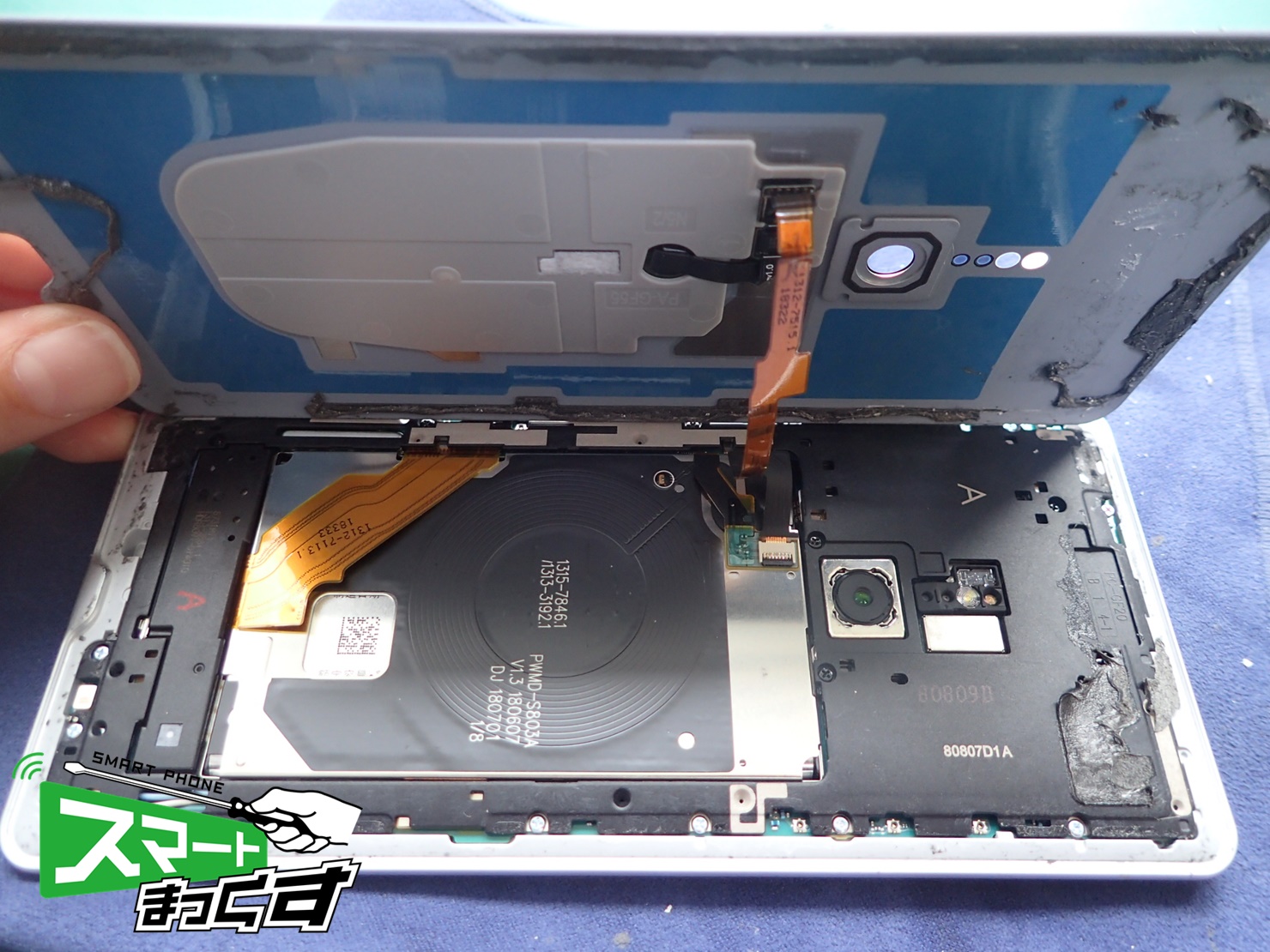

指紋センサーフレキが背面に固定されているので、慎重に開きます。

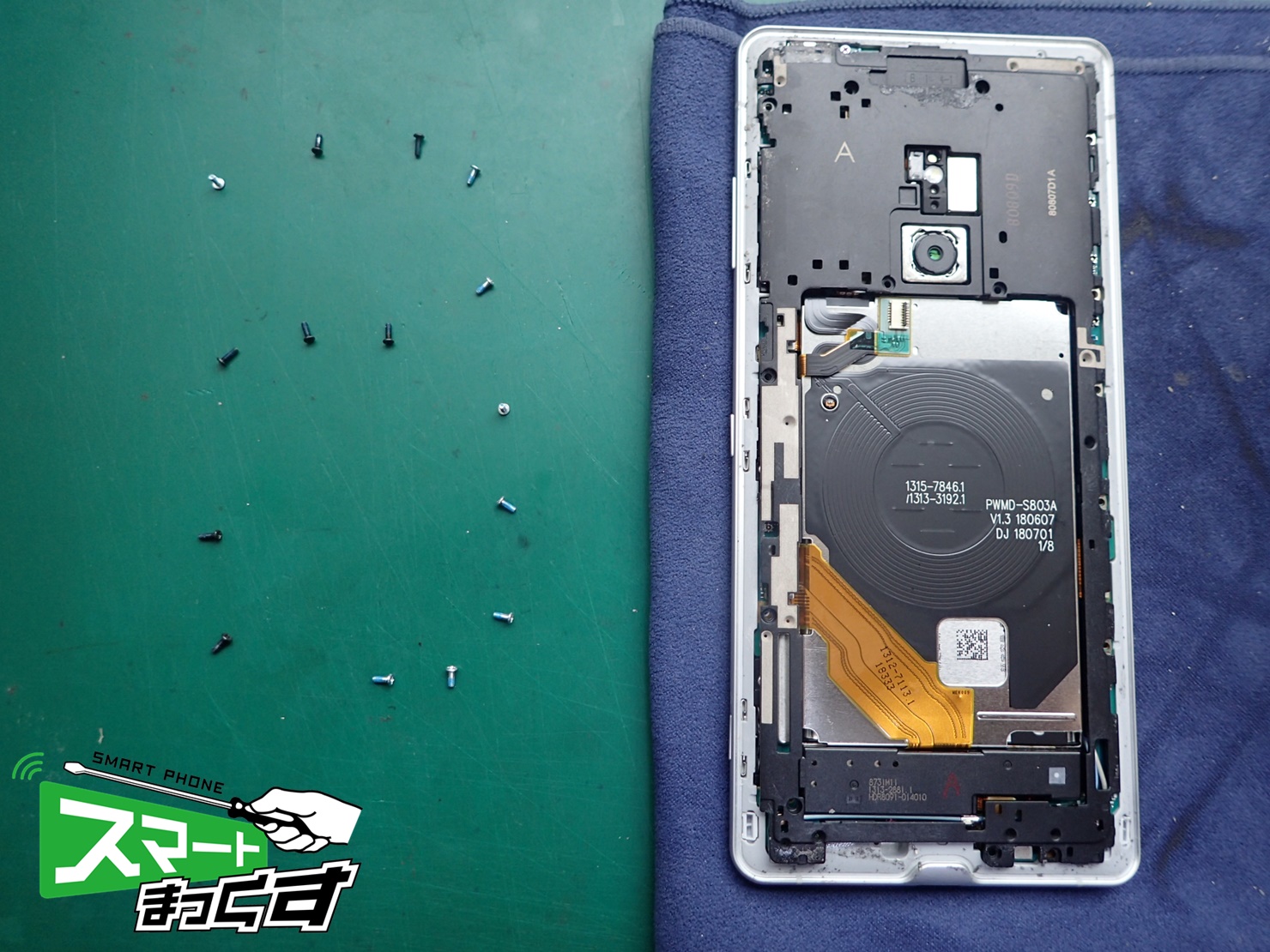

背面を取り外した後はプラケットを固定しているネジを外していきます。
ネジは大きさや形状がそれぞれ違うので、
種類と場所をきちんと記憶し、組み上げる際には元の場所にきちんと戻してやらねばなりません。

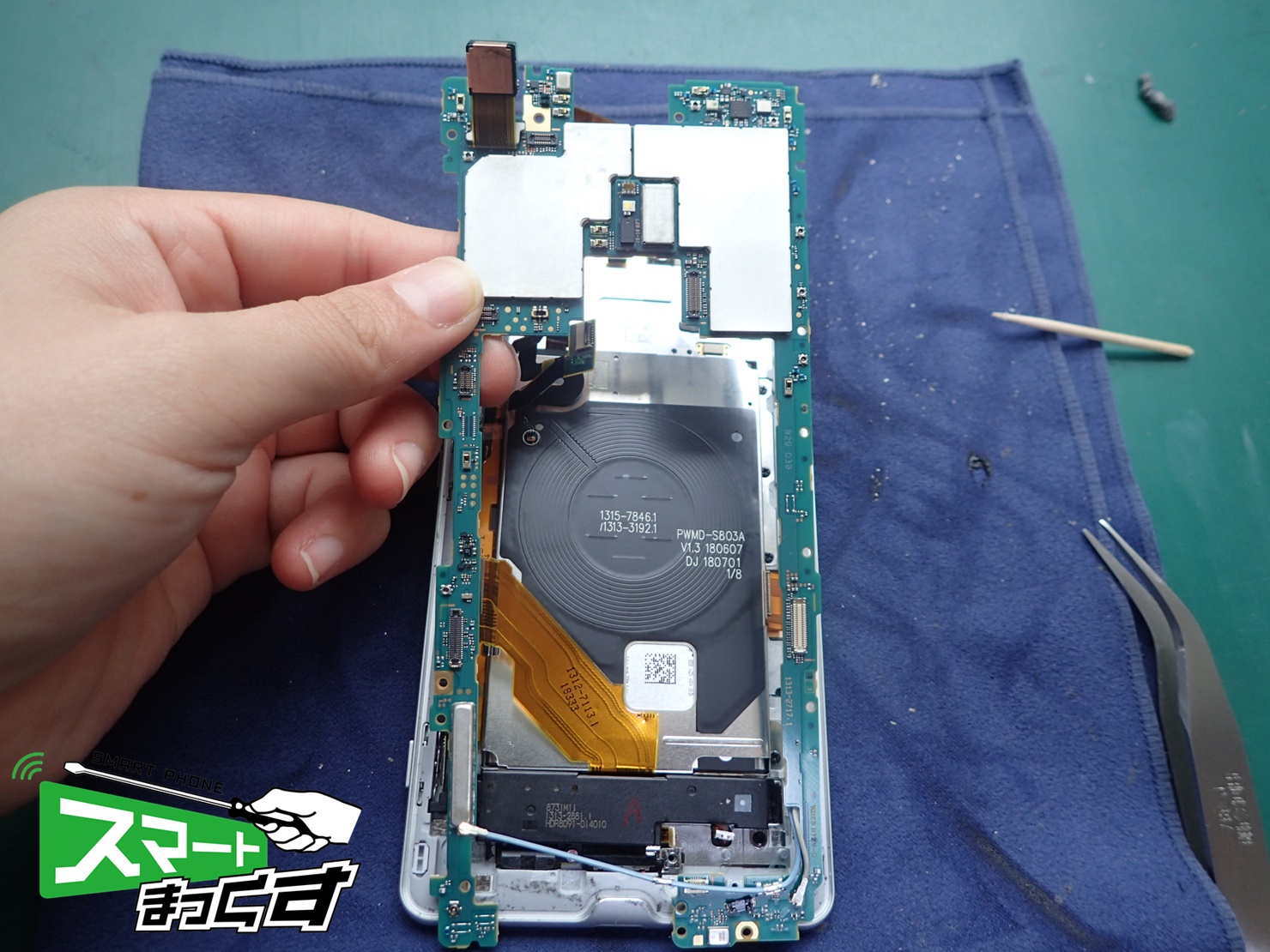

基板の下にカメラボタンフレキが通っているので、
基板についているコネクタ類を外し、基板をとり外します。
ここまではディスプレイ交換の手順と一緒になります。

基板を外すとこのようにカメラ、電源ボタン、ボリュームボタンが一体となったフレキが現れるので、
これをフレームから外し、カメラボタンの部分に異常かないか確認します。

用意した白ロムに故障品から取り外したフレキケーブルを取付たところ、
動作には問題なく、二段階のクリック感覚も健在でした。

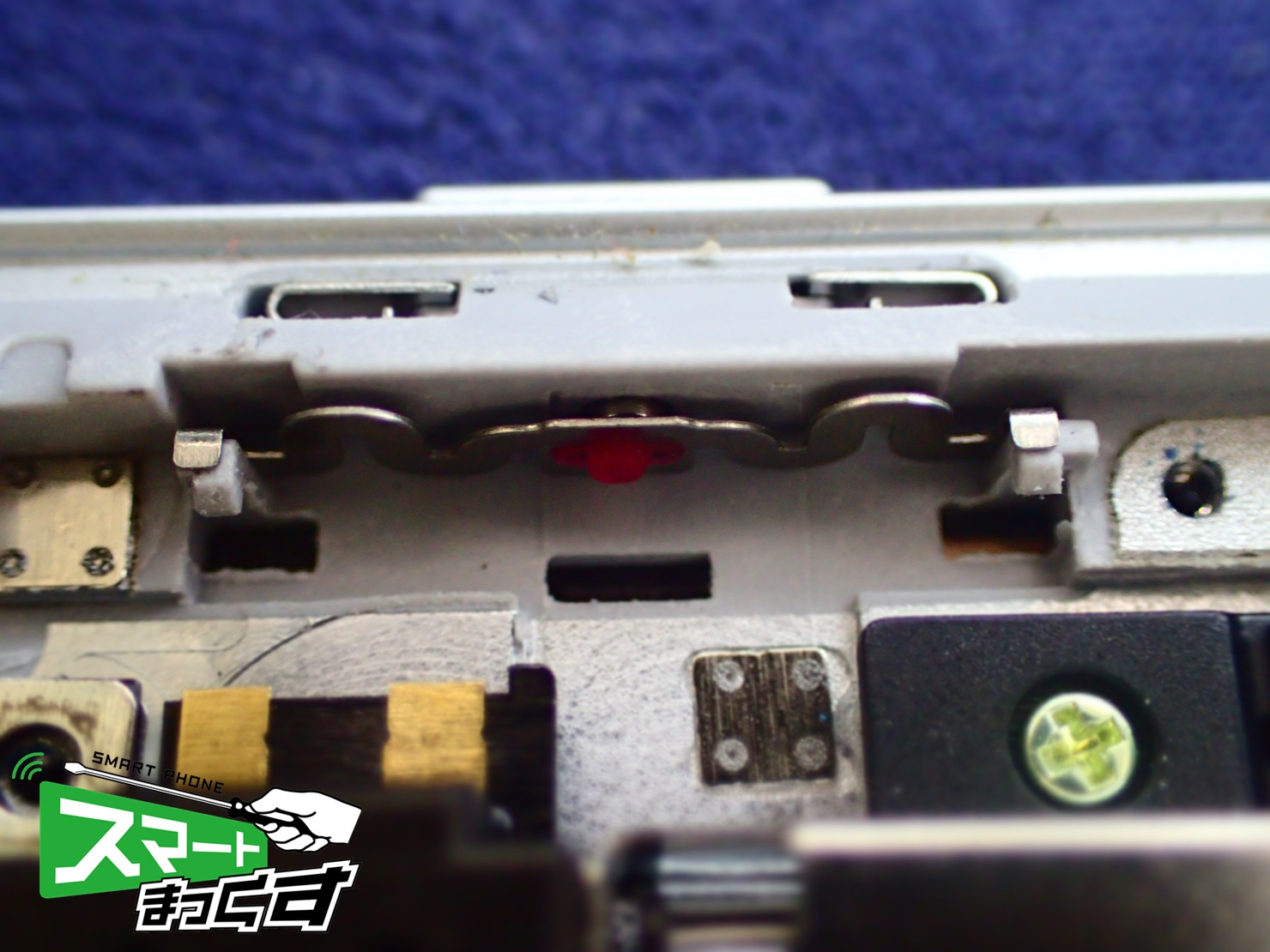

となると、どうやらこのプレートに問題があるようです。

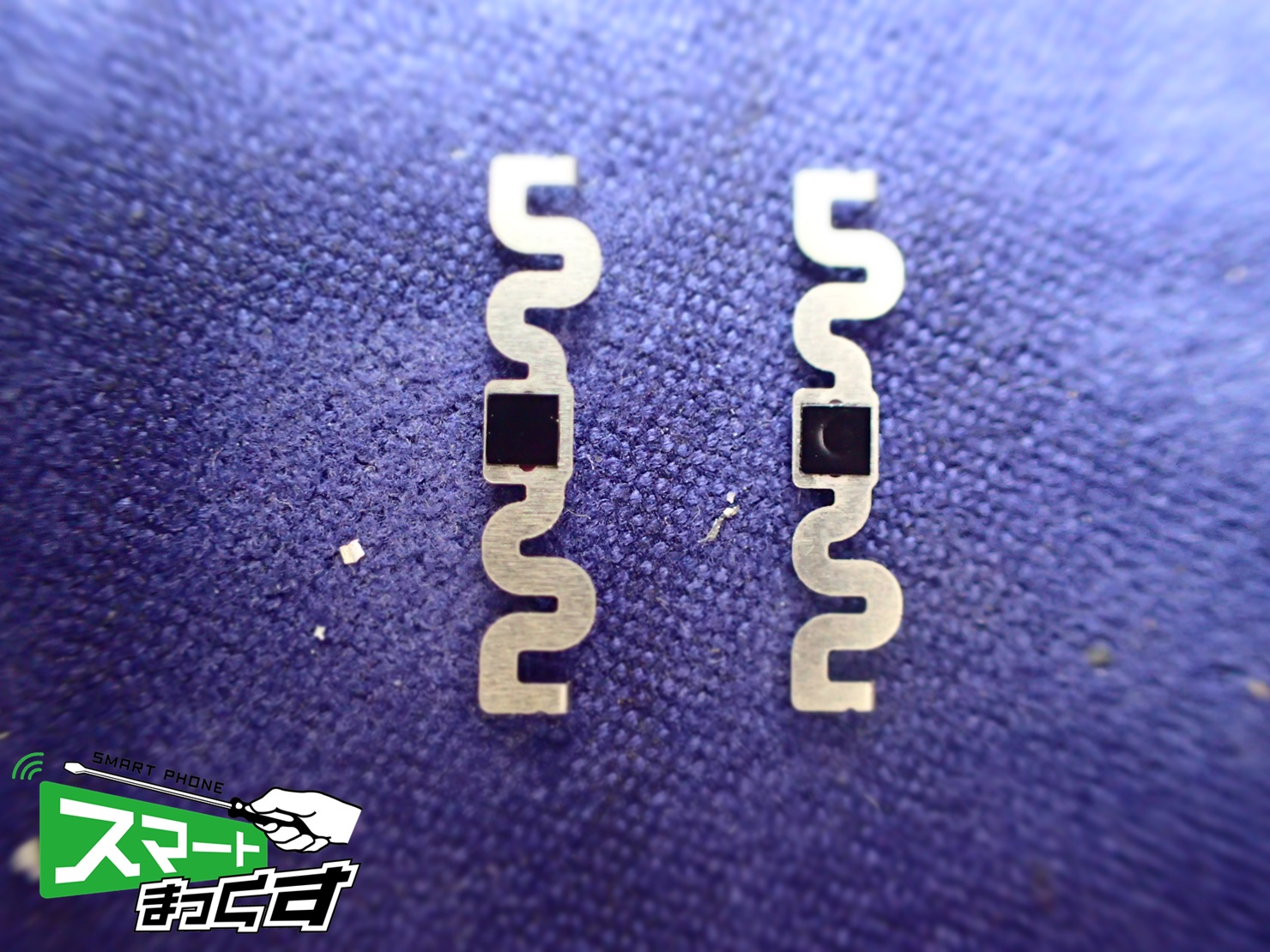

プレートを取り外し、白ロムから取り外したプレートと見比べてみると
ボタンのポッチを押す部分に若干の変形が見られます。

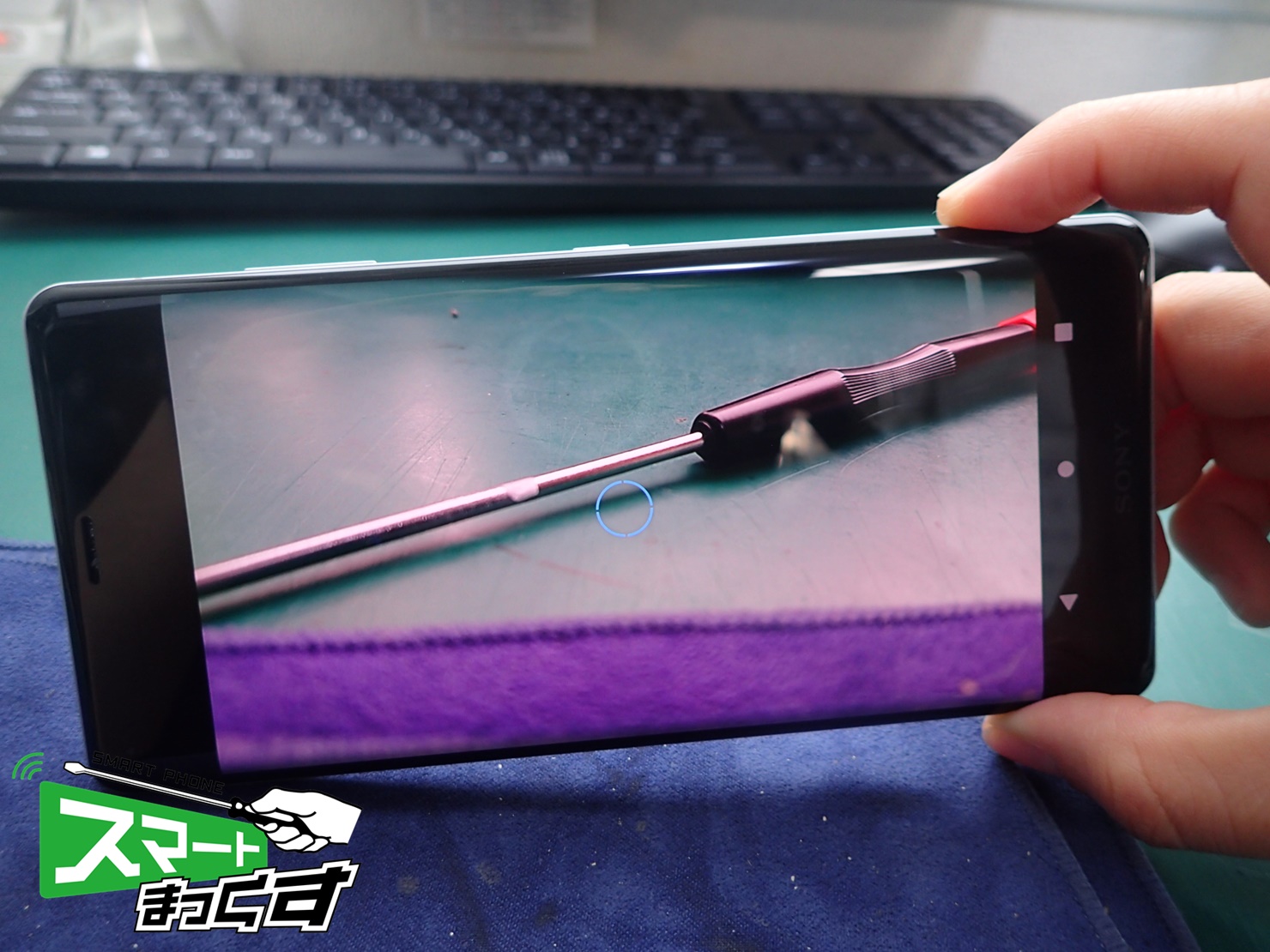

良品プレートに交換し、クリック感覚やカメラの起動に問題ないか確認して、
本体を元通りに組み立て、無事データそのままで修理完了です！

今回のご依頼端末の本体には落下等の大きな衝撃が加わったような形跡はなかったので、
使用による部品の経年劣化、もしくは機械自体の初期不良が原因として考えられます。

心当たりのない突発的な故障でも分解してみると修理可能なケースもたくさんあります。
