ZenFone 10 画面交換修理 -滋賀-

この度はZenFone 10 表示不良にて彦根市のお客様よりご依頼いただきました。

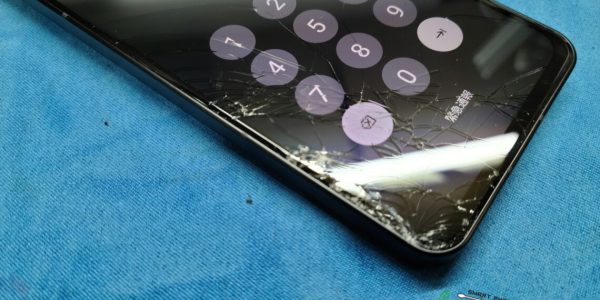

画面上部が細かく割れており、映らない状態でのお持ち込みでした。
映らないものの反応はございますので、電源は入っていそうな感じがします。
よく端末を見ると、イヤースピーカーのメッシュが少しえぐれるように傷が入っており、少し引きずられたようにも見えます。
イヤースピーカーメッシュはそのまま使用しますので、画面と干渉するようでしたら、削って調整も合わせて行っていきます。

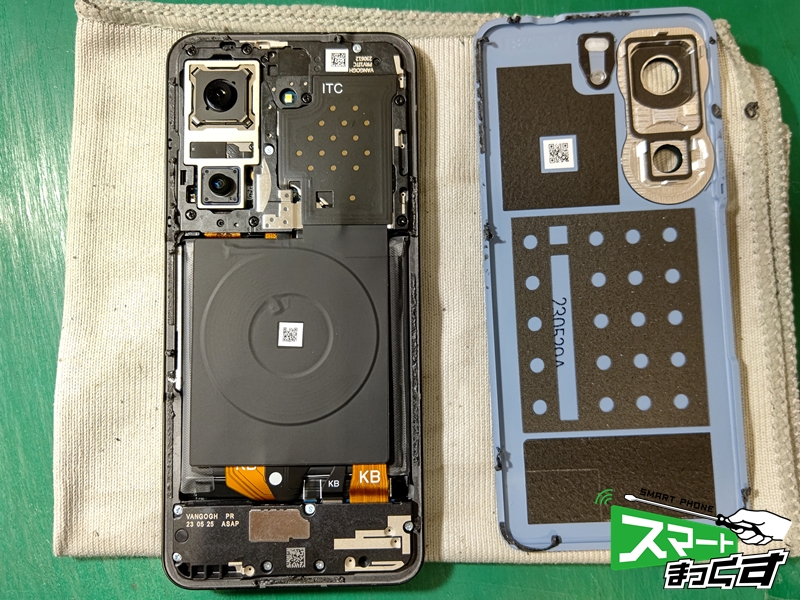

まずはリアパネルから分解していきます。
内部構造は先代のZenFone9とかなり似ています。ぱっと見た感じではワイヤレスコイルの有無くらいですね。

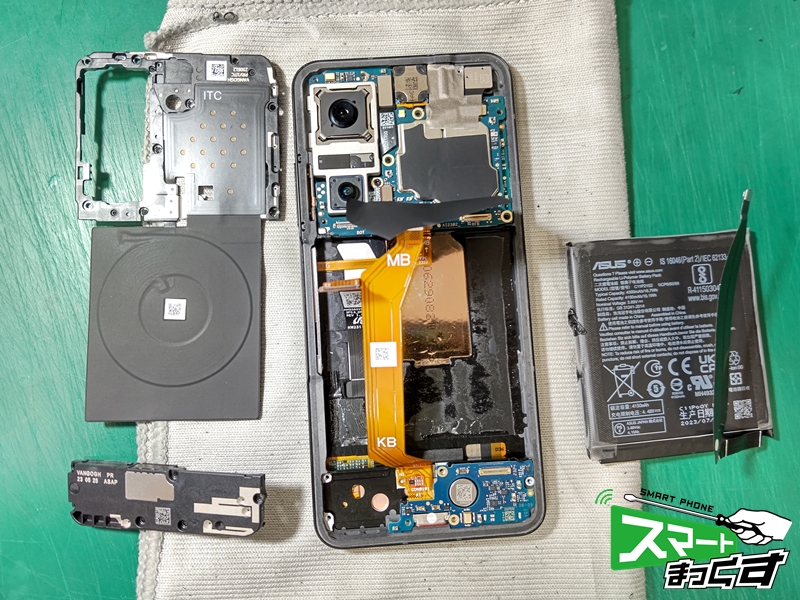

続いて上部ブラケットやバッテリー、その他ケーブルを取り外し画面の仮組みを行う準備をしていきます。

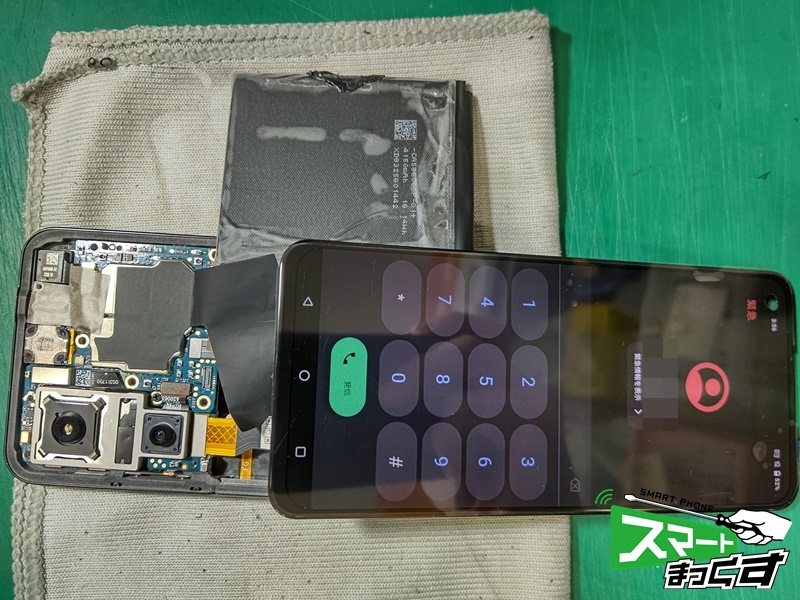

テストを行った結果、問題無く映り、タッチも効いているため、画面交換で改善されそうです。テストも完了したので、割れた画面を取り外し、交換します。

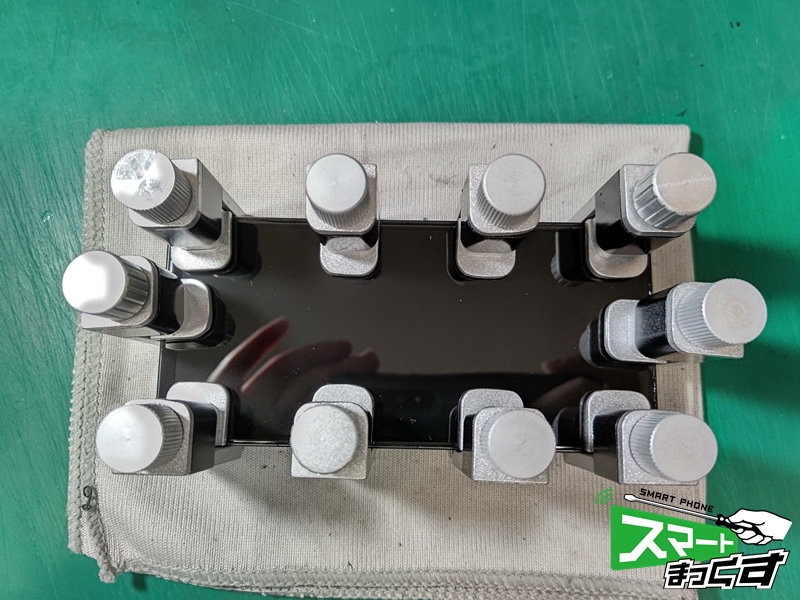

画面の交換後、圧着を行います。最近のスマートフォンはベゼルが細いので、ほとんどが接着剤を用いて取り付けされています。圧着を行わずにそのままにしておくと画面が浮きやすいので、圧着を行い少し放置させます。

ディスプレイがしっかり圧着できれば、逆の手順にて組み上げていきます。イヤースピーカーメッシュも傷はあったものの、そのまま使用することが出来ました。最後にもう一度動作の確認を行い、修理完了です。
見た目も綺麗になり、今後もまだまだお使いいただけると存じます。
