【即日】ROG Phone ZS600KL液晶割れ修理 -東京-写真付きで修理解説!

落としたら映らない⁉でも通知の音が聞こえる。。

ROG Phone ZS600KL 液晶割れ交換即日修理
ROG Phone ZS600KL 液晶割れ交換即日修理

いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。
代々木駅前店 修理担当の久保田です。
さて、この度のご依頼は、ROG Phone ZS600KLの液晶割れ修理のご依頼です。

ディスプレイは6inchの有機ELパネルを使用し、「Gorilla Glass 6」を採用。解像度は2160×1080ドットのフルHD+。
CPUはSnapdragon845のクロックアップ版でRAM 8GB ROM 512GBと、ゲーマーのゲーマーによるゲーマーの為の超高級スマホです。

そのスマホを落下してしまい、拾い上げたら何も映らなくなってしまったそうです。
でも通知音が中で鳴ったり、バイブレーションの振動があるので、どうやら中身は動いてるっぽい。。
この場合、表面上は割れていなくても、内部液晶が割れている可能性が大です。

少し拡大してみましょう。

ROG Phone ZS600KL 液晶割れ部 拡大
ROG Phone ZS600KL 液晶割れ部 拡大

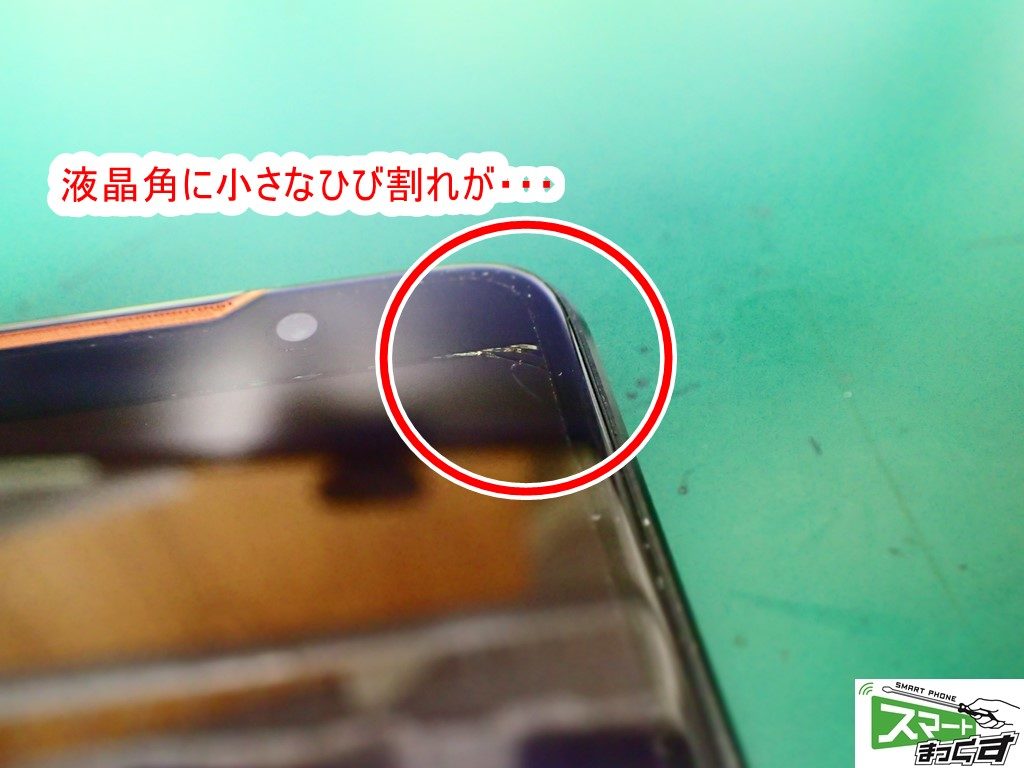

本体右上角に小さなひび割れを発見しました。
これくらいの割れで全部映らなくなるの?と疑問の方もいらっしゃいますが、それは有機ELパネルの特性が関係あります。

このスマホはリジッド有機ELパネル(ガラス基板)が使われており、1か所でもヒビが入ると液晶がほぼ映らなくなります。衝撃や圧力に弱く、イメージするならば「すごく薄い板チョコ」を想像して下さい。

対して、コストは掛かりますが、Galaxy S9やXperia XZ3に採用されているフレキシブル有機ELパネル(プラスチック基板)は柔軟性に優れているため、多少の衝撃では割れたりしないので安心です。こちらはイメージするなら「板ガム」ですね。

こちらのブログ記事でも有機ELパネルについて解説してるので、興味のある方はどうぞ。
【即日】Zenfone3 Deluxe ZS570KL 液晶割れ交換修理 写真付きで修理解説!


お勉強はこれぐらいにして早速修理解説していきましょう!

修理開始!

ROG Phone ZS600KL リアパネル分解
ROG Phone ZS600KL リアパネル分解

ROG Phone ZS600KLはリアパネルより分解していきます。
特殊な斜めカットになっており、無理に力を加えると簡単に割れそうです。

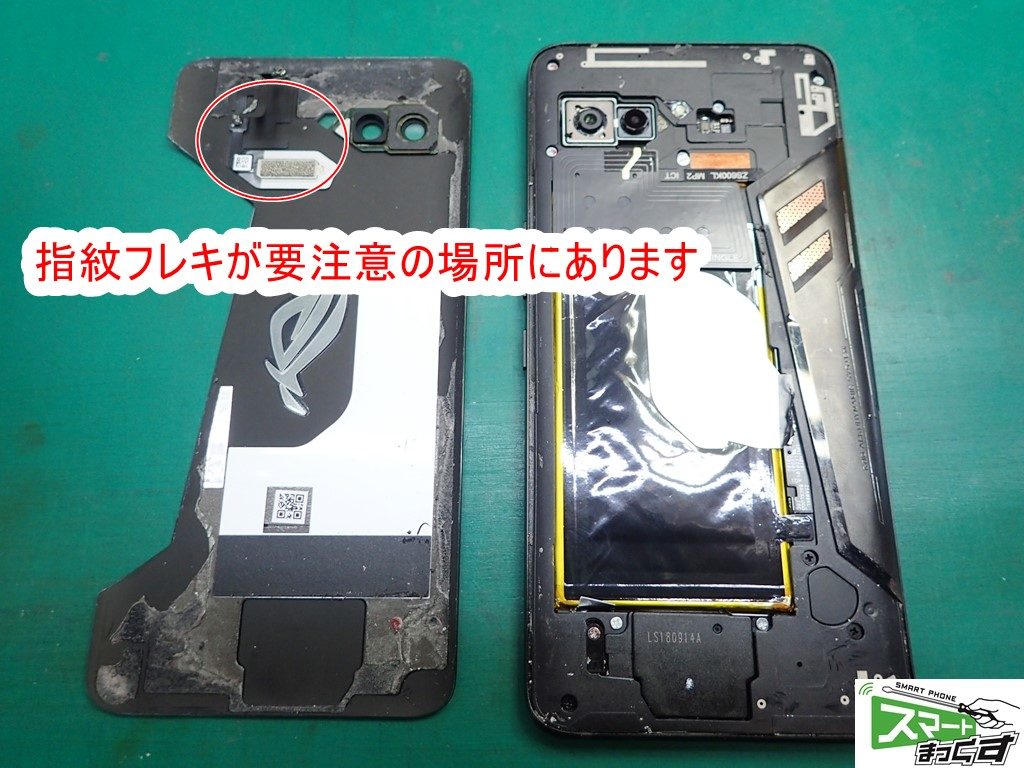

更に両面テープのそばに指紋認証フレキがあるので、断線しないように注意して開けないといけません。

ROG Phone ZS600KL 化粧板分解
ROG Phone ZS600KL 化粧板分解

続いて、スピーカーの化粧板を外していきます。

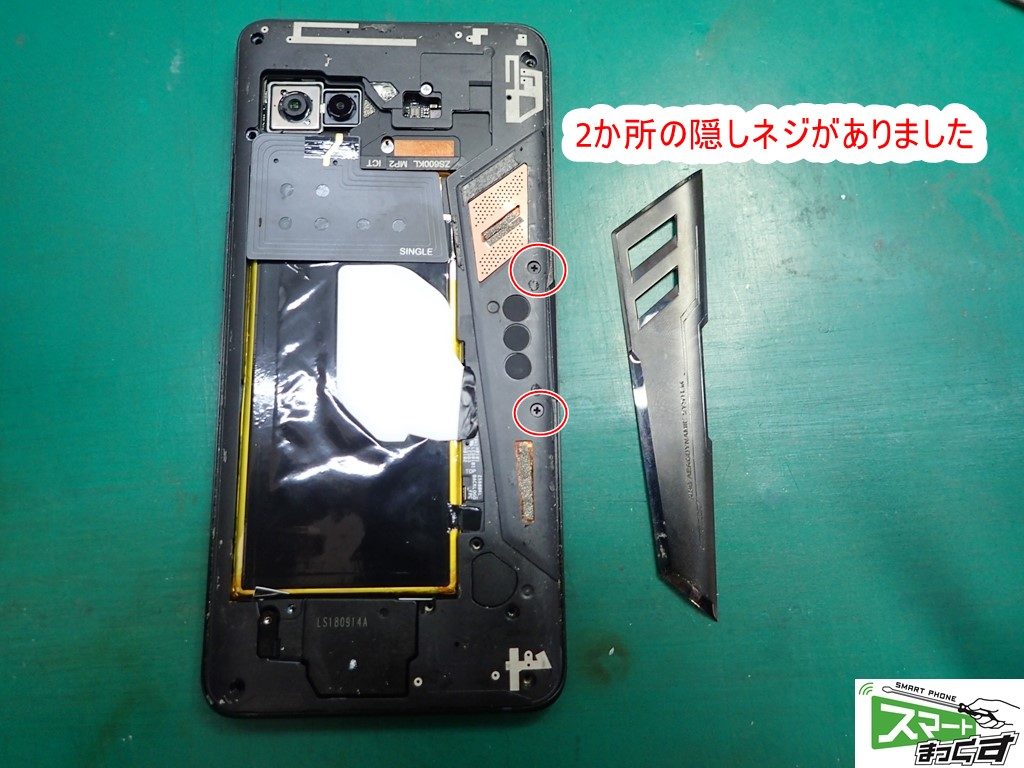

ネジが2本隠されているので、リアパネルを剥がしたとしても安心はできません。

ROG Phone ZS600KL 内フレーム取り外し
ROG Phone ZS600KL 内フレーム取り外し

続いて内フレームを外していきます。
LEDフレキなどが内フレームに接着されているので、作業中は気を抜けません。

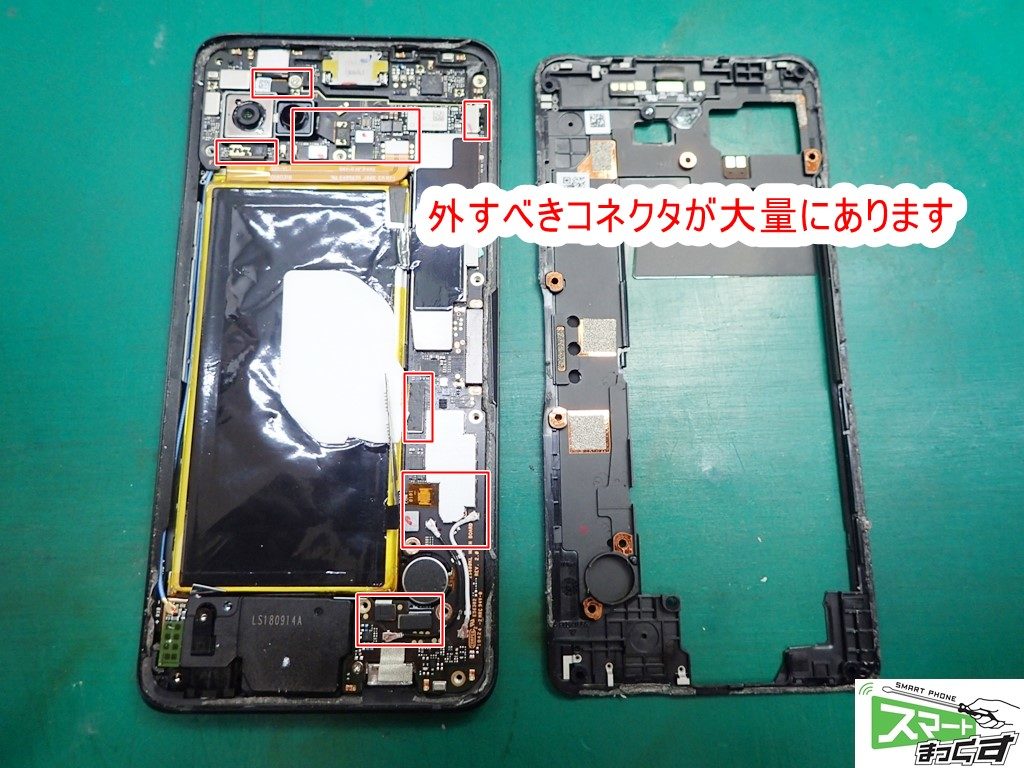

また、コネクタが大量に基板と接続されているので、1つでもコネクタを外さずに基板を持ち上げようとすると断線の危険があります。
あー怖い怖い。

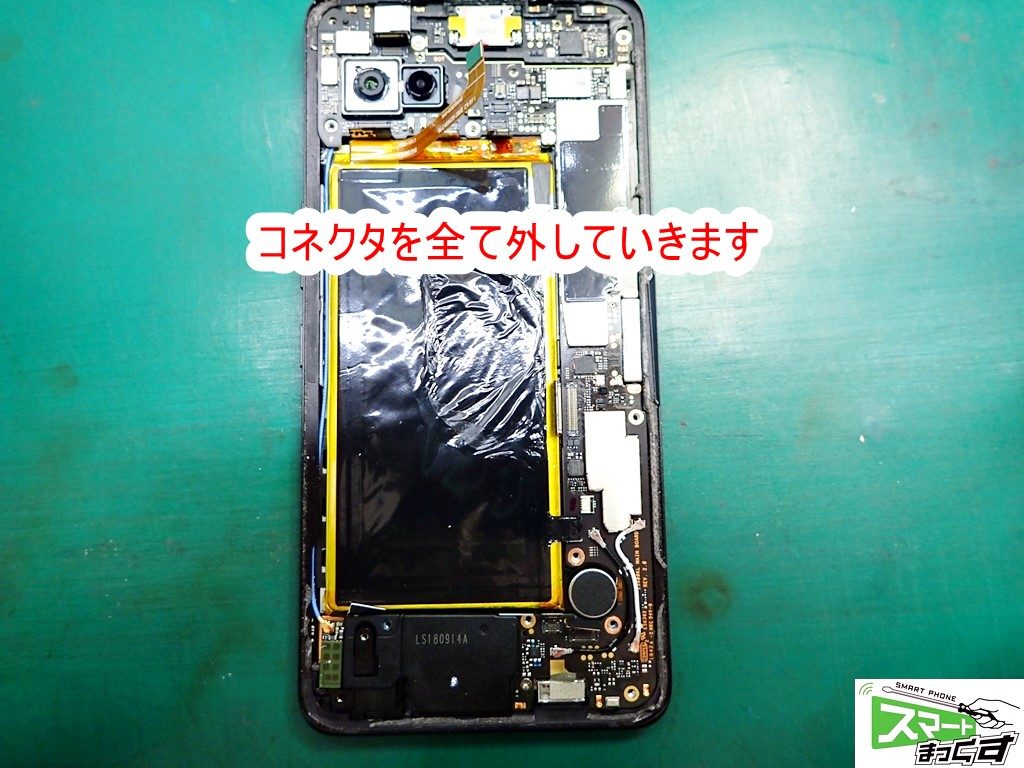

ROG Phone ZS600KL コネクタ取り外し
ROG Phone ZS600KL コネクタ取り外し

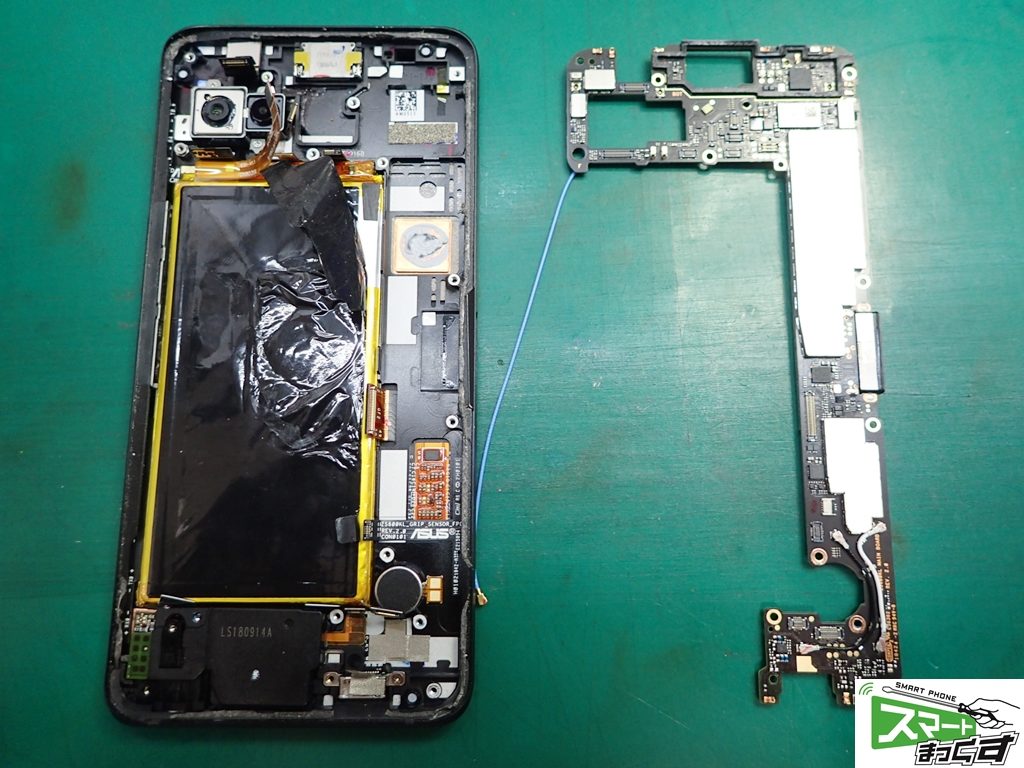

基板を取り外してからが本番です

ROG Phone ZS600KL 基板取り外し
ROG Phone ZS600KL 基板取り外し

数多のコネクタをくぐり抜けて、ようやく基板が取り外しできました。
ここから割れたディスプレイの取り外しが可能となります。

ROG Phone ZS600KL 破損ディスプレイ取り外し
ROG Phone ZS600KL 破損ディスプレイ取り外し

ディスプレイも超強力に貼り付いていると思ったのですが、思ったよりも素直に外れてくれました。

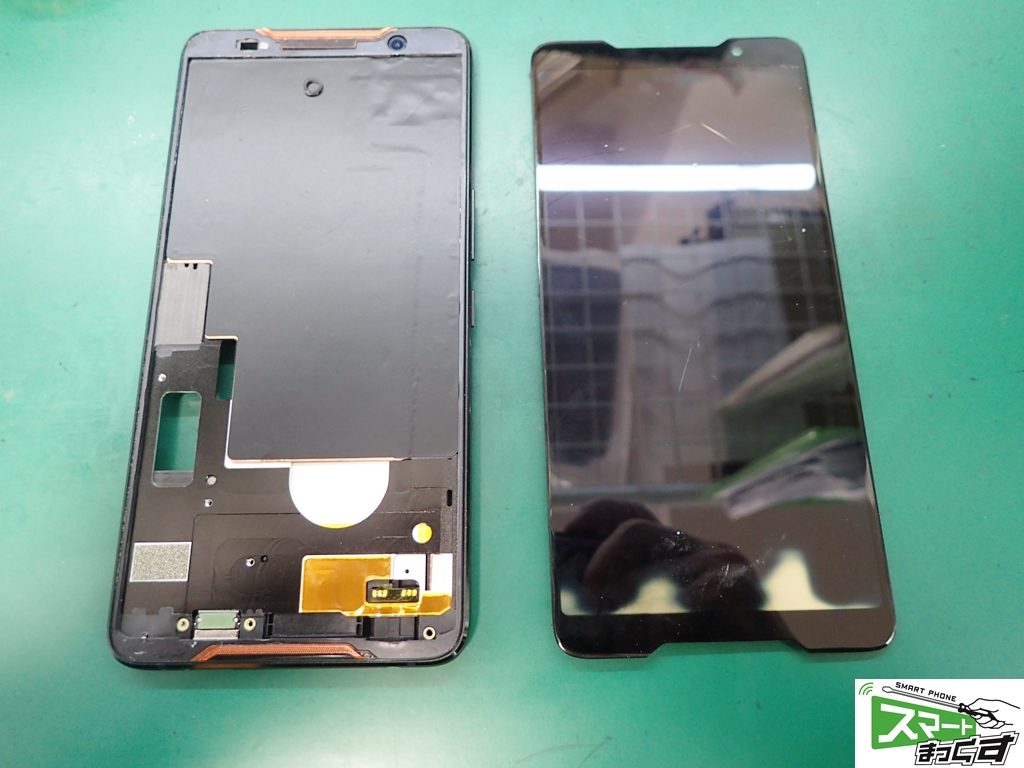

フレームを綺麗に掃除して、新品ディスプレイを取り付けていきます。

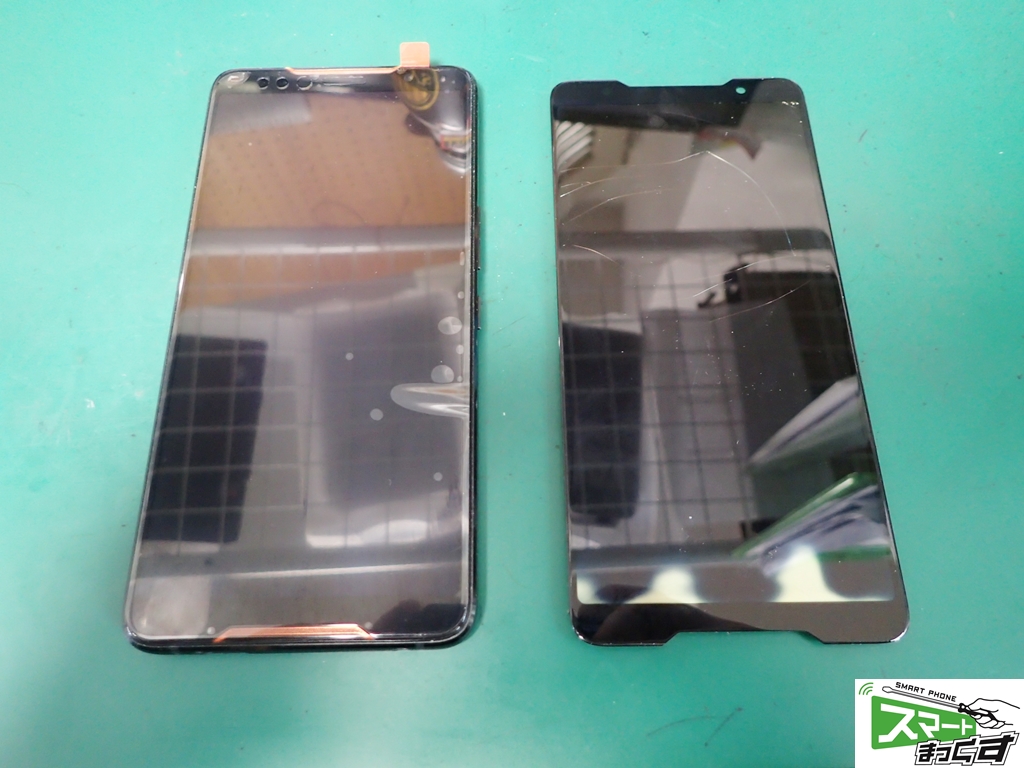

新品ディスプレイを貼り付け

ROG Phone ZS600KL 新品貼り付け
ROG Phone ZS600KL 新品貼り付け

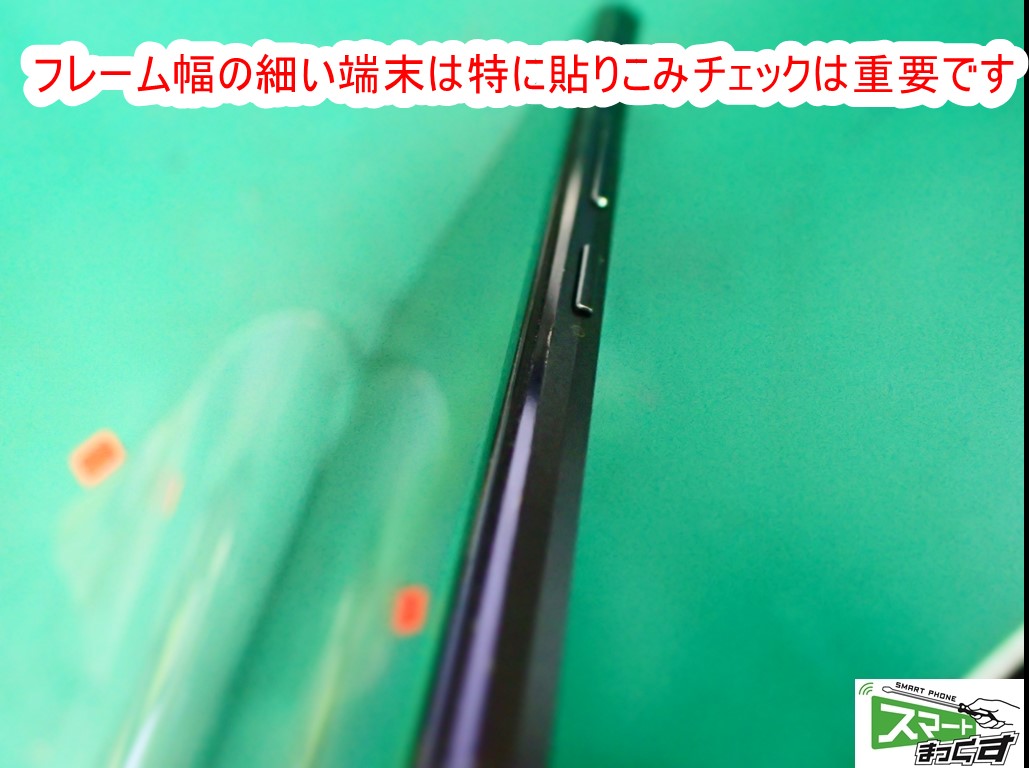

ROG Phone ZS600KL 貼りこみチェック
ROG Phone ZS600KL 貼りこみチェック

破損したディスプレイを取り外し、新品ディスプレイの取り付けを行いました。
フレーム幅が細いので、専用のボンドを使って貼り付けを行います。
なお、アロンアルファや普通の両面テープではまず間違いなく浮いてくるので、適切な接着剤を使わなければいけません。

ディスプレイがフレームにはまらない時は、異物混入やフレームの歪みがある場合があるので、しっかりチェックします。

データそのままで修理完了!

ROG Phone ZS600KL 修理完了!
ROG Phone ZS600KL 修理完了!

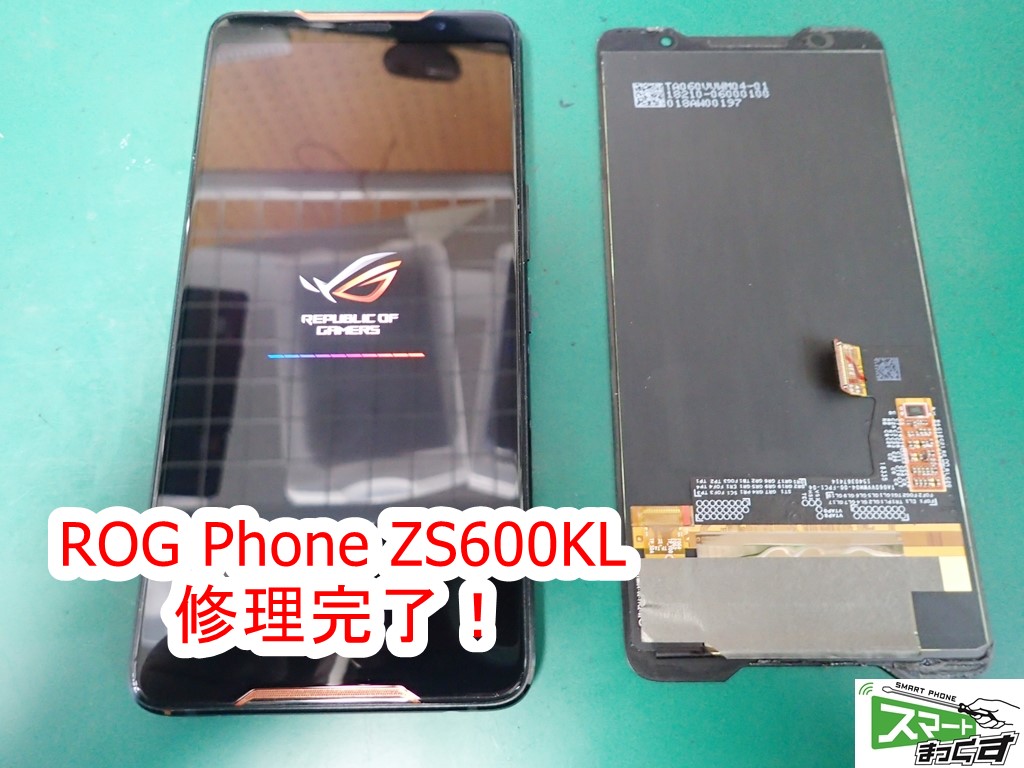

無事にデータそのままで修理が完了致しました。
本体価格が10万円近くするスマホですので、買い直すより修理をした方がとってもお得です。
ROG Phone ZS600KLの即日修理ならスマートまっくすまでお気軽にご相談下さいませ。

東京都内は代々木駅前と銀座ファイブ内に直営店舗を構えております。

修理担当 久保田
