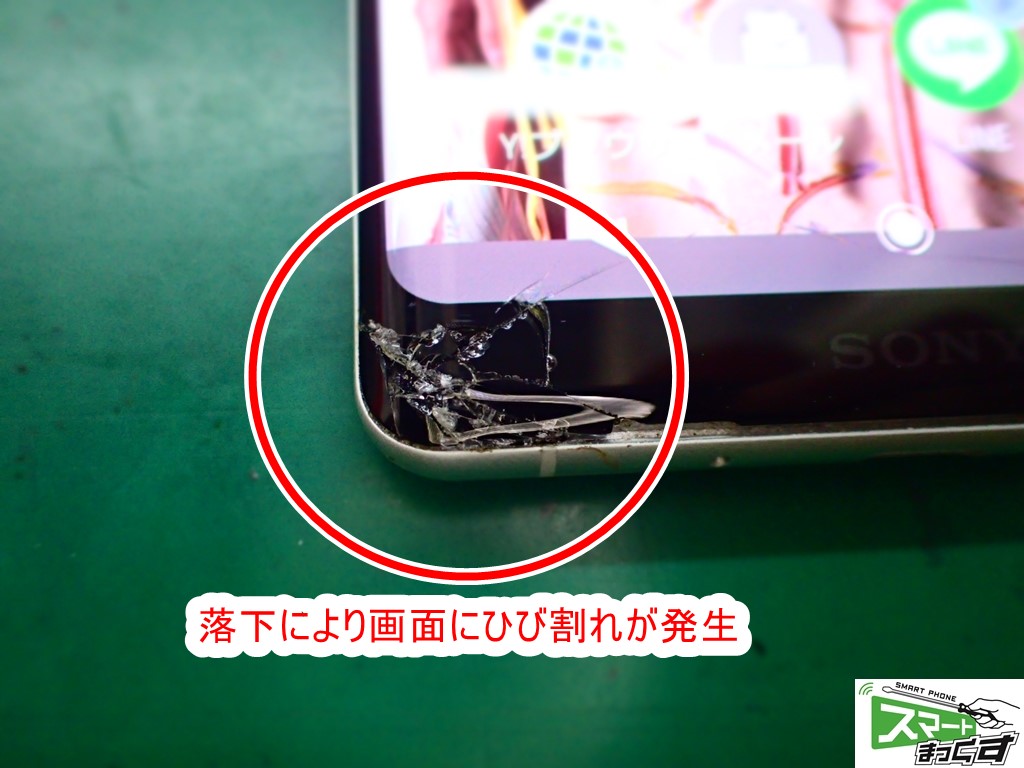

Xpeira XZ3(SO-01L,SOV39,801SO)画面割れ部 拡大
Xpeira XZ3(SO-01L,SOV39,801SO)画面割れ部 拡大

いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。
代々木駅前店の修理担当 久保田です。
さて、この度のご依頼は、Xperia XZ3の画面割れ修理です。

Xperiaシリーズで初めて有機ELパネルを搭載し、防水・Felica・指紋認証を搭載した技術の粋を集めたハイエンドモデルです。そんなハイクオリティの端末も落下による衝撃で表面ガラスにヒビが・・・。

せっかくの美しいディスプレイですから綺麗なディスプレイに交換していきましょう。
内部構造がガラっと変わっておりますので、必見です!

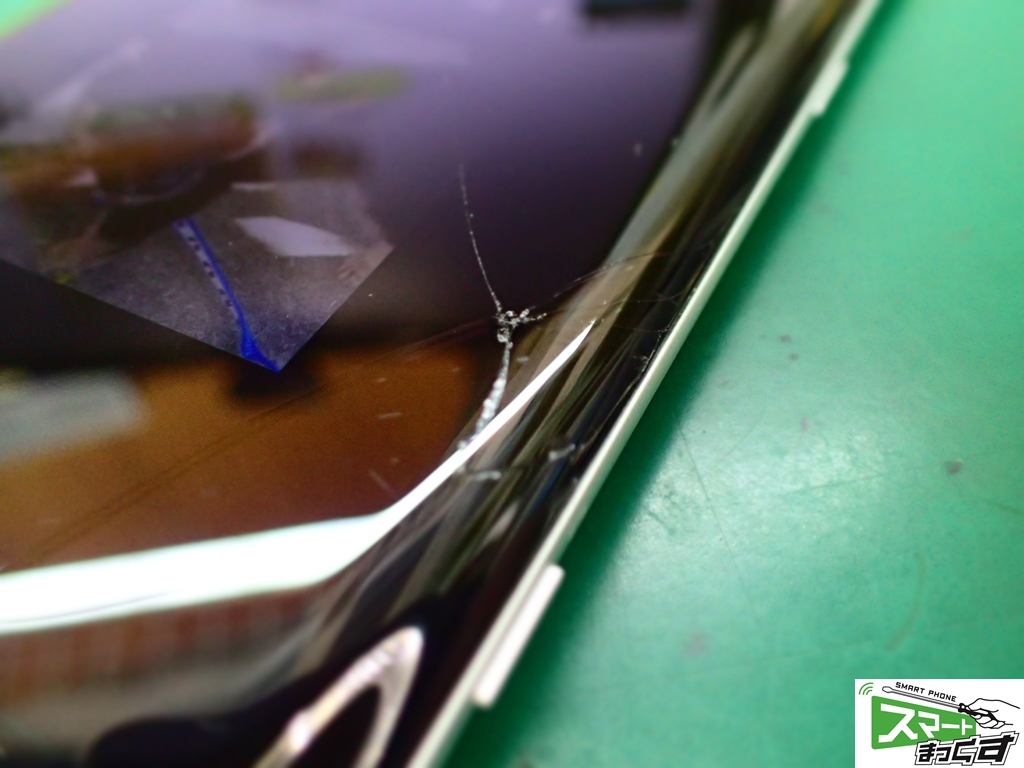

こんな所にもひび割れが・・・
こんな所にもひび割れが・・・

分解開始!

Xperia XZ3(SO-01L,SOV39,801SO)リアパネル分解
Xperia XZ3(SO-01L,SOV39,801SO)リアパネル分解

まずは背面から熱を加えて、リアパネルを剥がしていきます。
指紋認証フレキがリアパネルと繋がっているので、断線に注意しないといけません。
従来のXperiaよりかなり強力なテープとなっていたので、大変でした。

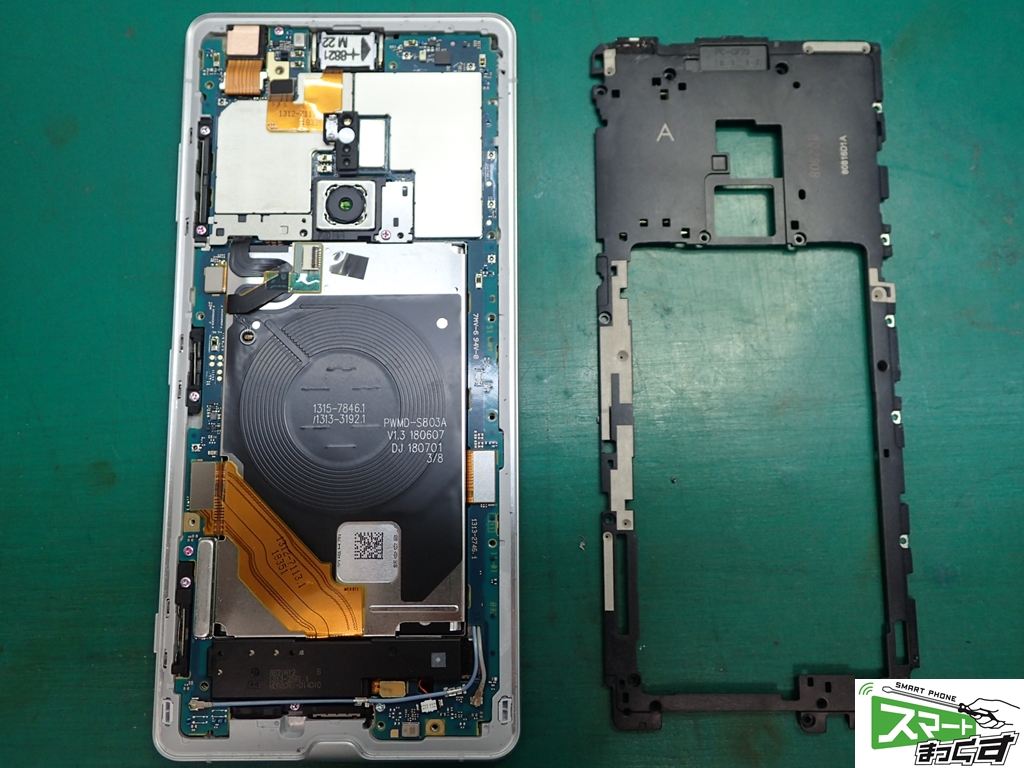

Xperia XZ3(SO-01L,SOV39,801SO)内部フレーム取り外し
Xperia XZ3(SO-01L,SOV39,801SO)内部フレーム取り外し

続いて内部にはめ込まれているフレームを外します。
材質はプラスチックですが、この部品は導通も兼ねているので、折ったりすると一部機能が使えなくなる恐れがあります。

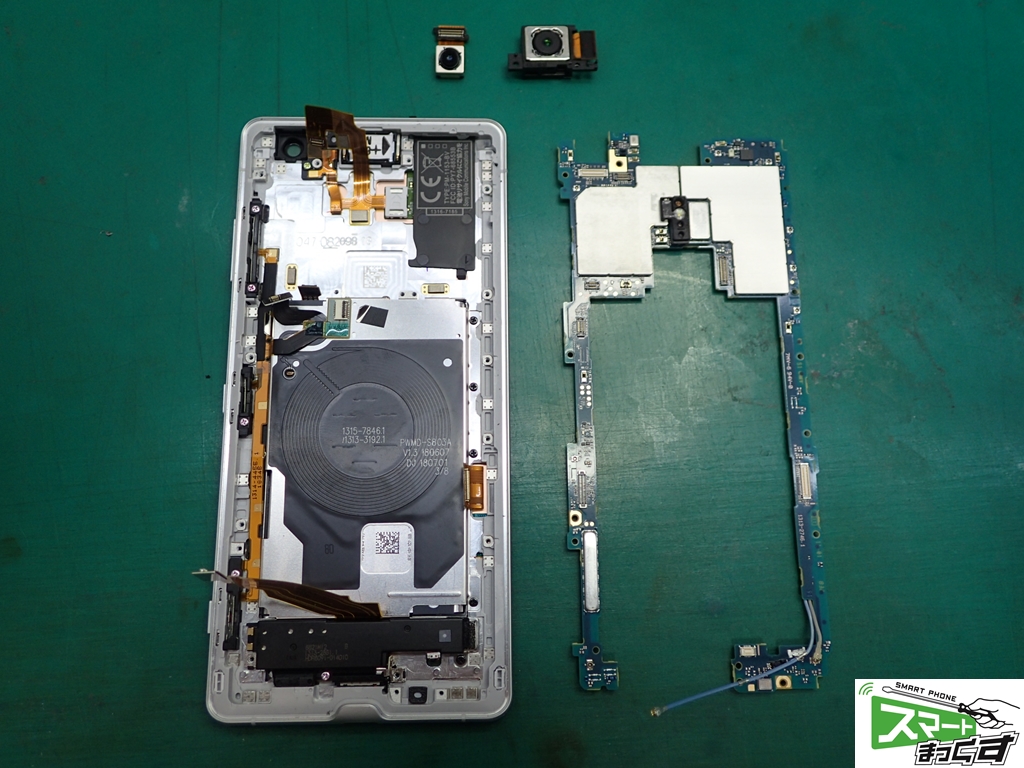

Xperia XZ3(SO-01L,SOV39,801SO)基板取り外し
Xperia XZ3(SO-01L,SOV39,801SO)基板取り外し

基板を取り外していきます。
今までのXperiaとは違い基板が二股に分かれるようになりました。
細い基板なので、慎重に取り外してあげる必要があります。
高級端末の分解は緊張しますね。。

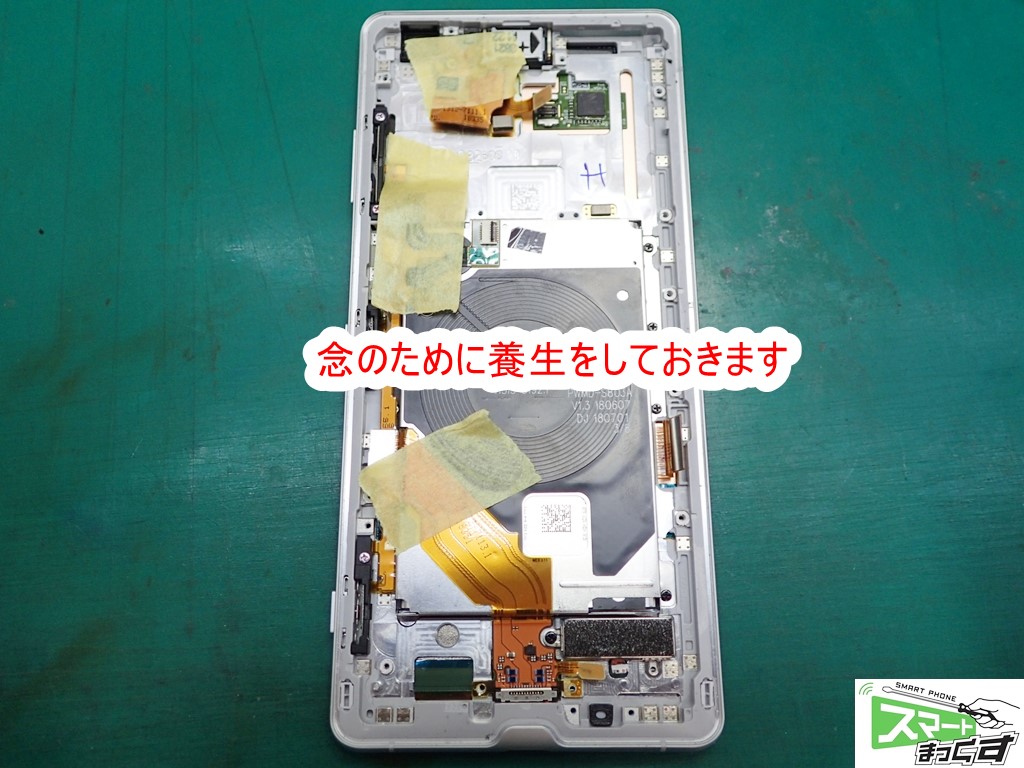

Xperia XZ3(SO-01L,SOV39,801SO)養生中
Xperia XZ3(SO-01L,SOV39,801SO)養生中

さて、これから割れたディスプレイを取り外しにかかるのですが、念のためにコネクタが引っ掛かって千切れたりしないように養生をしておきます。

破損ディスプレイ取り外し

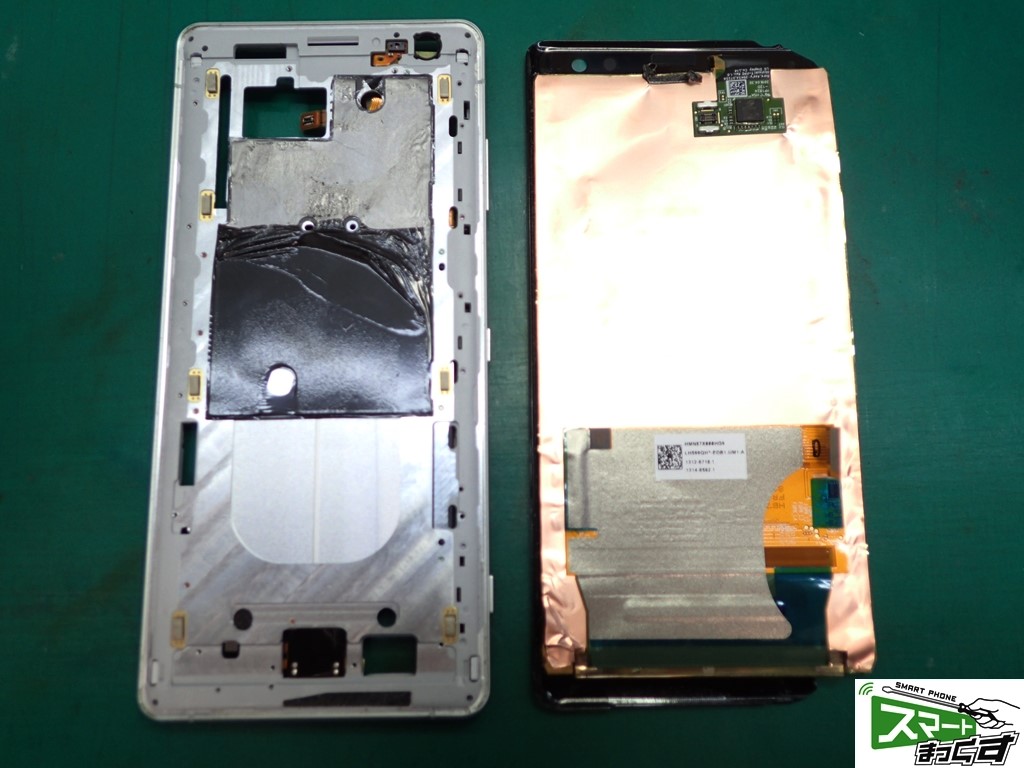

Xperia XZ3(SO-01L,SOV39,801SO)破損ディスプレイ取り外し
Xperia XZ3(SO-01L,SOV39,801SO)破損ディスプレイ取り外し

破損ディスプレイの取り外しが終わりました。
フレキシブル有機ELとなっており、Galaxy S8やS9と同様のディスプレイの作りです。
よほどの衝撃でもない限り、落下によって液晶が全く映らなくなるという心配はなさそうです。

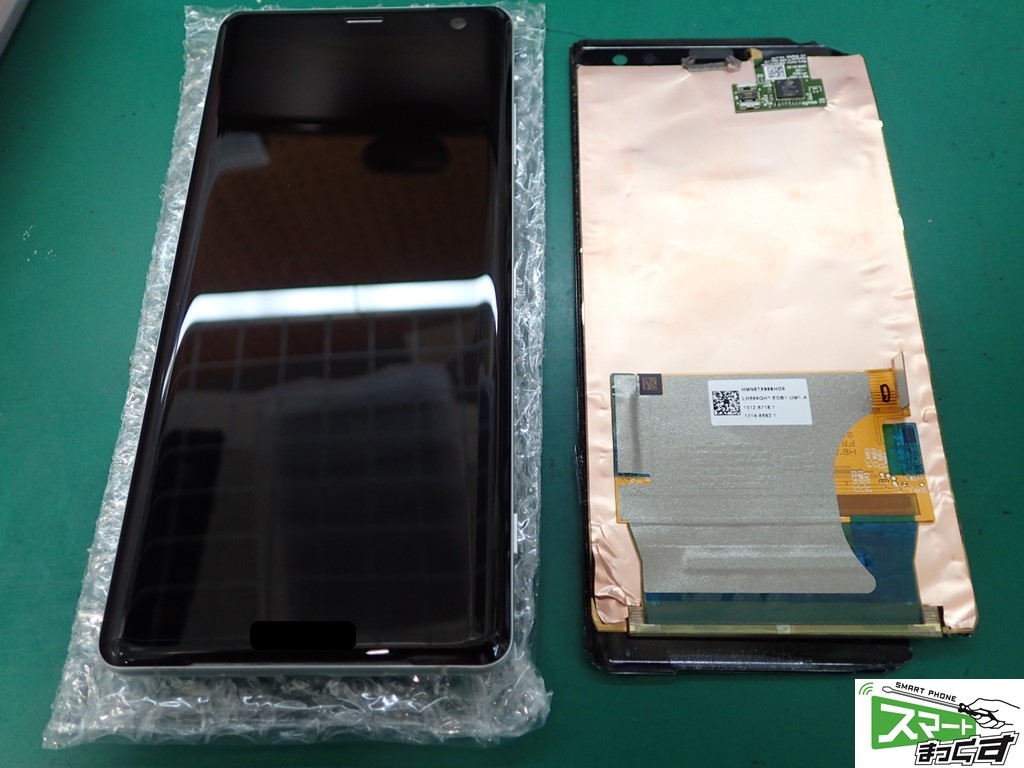

Xperia XZ3(SO-01L,SOV39,801SO)新品ディスプレイ貼りこみ
Xperia XZ3(SO-01L,SOV39,801SO)新品ディスプレイ貼りこみ

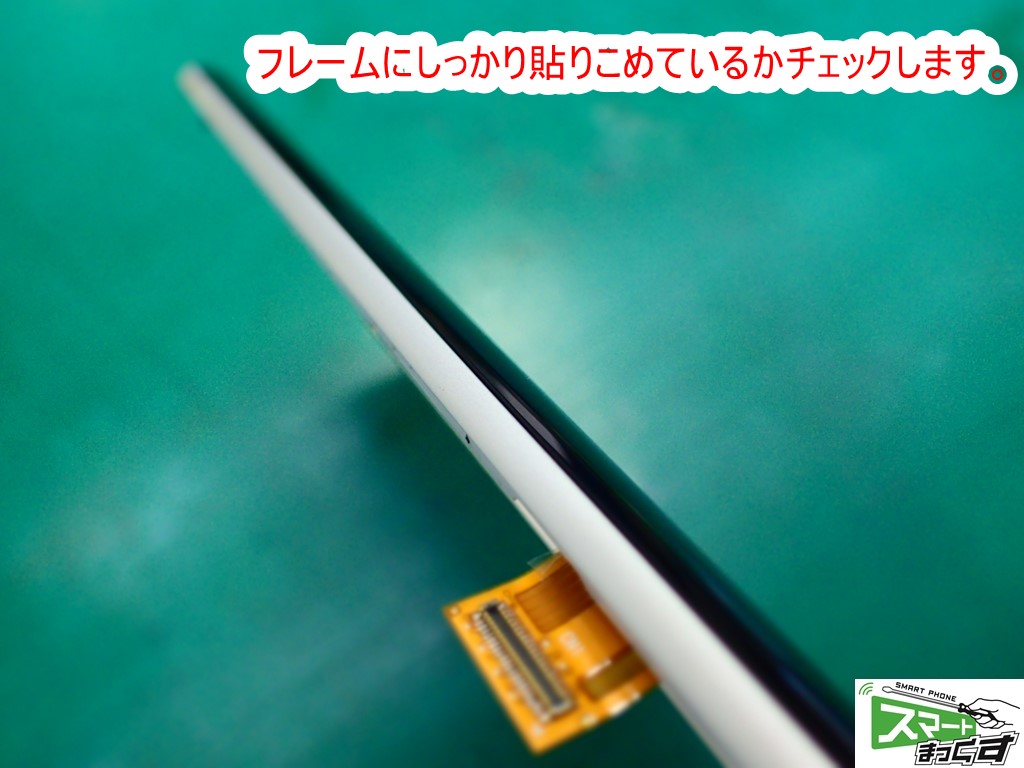

Xperia XZ3(SO-01L,SOV39,801SO)貼りこみチェック
Xperia XZ3(SO-01L,SOV39,801SO)貼りこみチェック

割れたディスプレイを取り外し、フレームを綺麗に掃除したら新品ディスプレイを貼りこんでいきます。
異物混入などがないかはこの段階で分かります。
精密機器である以上、シビアな検査を行います。

以上が完了すれば、逆の手順で組み戻していき、動作テストを行います。

データそのままで修理完了!

Xperia XZ3(SO-01L,SOV39,801SO)画面交換修理 完了
Xperia XZ3(SO-01L,SOV39,801SO)画面交換修理 完了

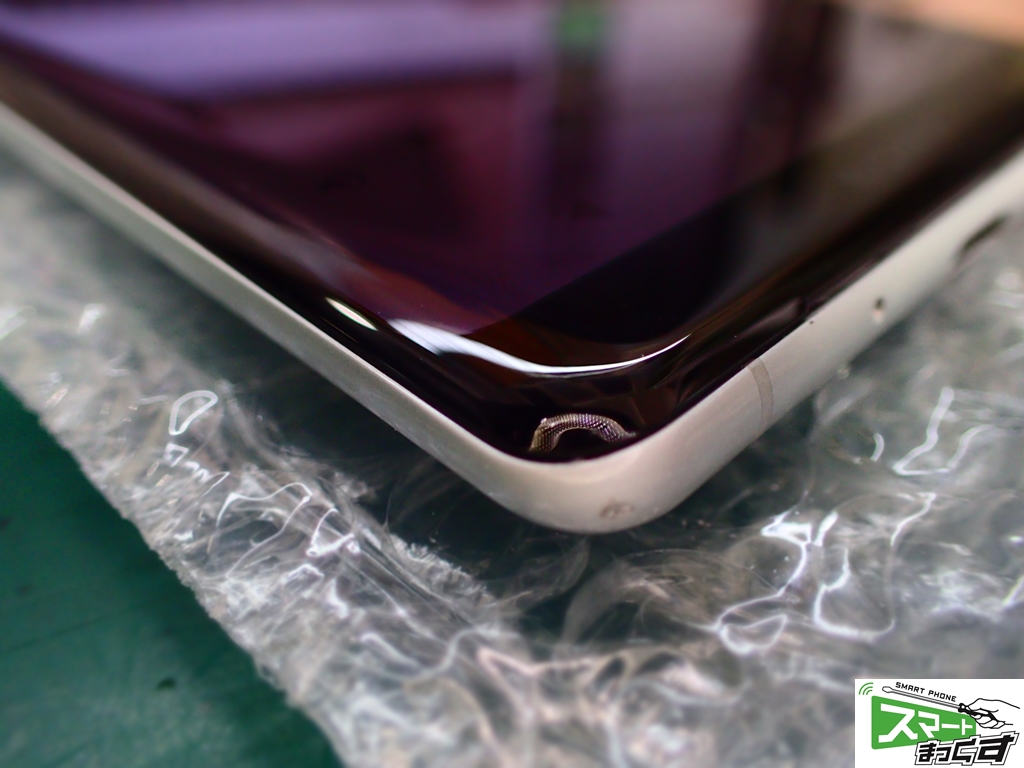

ひび割れもなくなり、綺麗に直りました。
ひび割れもなくなり、綺麗に直りました。

基本性能(タッチ・発色・カメラ・Wi-Fi・通話テストなど)をクリアできれば、お客様にお渡しとなります。
今後のスマートフォン市場はどんどん有機ELパネルを採用してくると思いますが、有機ELパネルはコストが高いので、修理費用も相対的に上がってきます。

日頃よりフィルムやケースで保護してあげて、長く使ってあげてくださいね。
ハイエンドXperiaもスマートまっくすにお任せ下さいませ。
東京都内は代々木駅前と銀座ファイブ内に直営店舗を構えております。

修理担当 久保田
