ASUS Zenfone8 Flip 画面交換修理 【即日修理】

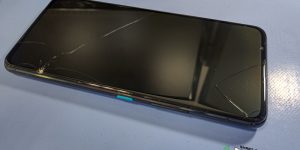

ASUS Zenfone8 Flip 表示パネルにひびが入って画面が真っ暗に...
この度はASUSより発売されている、「Zenfone8 Flip」の液晶割れによる画面交換修理のご依頼です。
ガラス面の割れは見受けられませんが、下部に割れが生じてしまい画面が真っ暗な状態です。
このままでは使用できませんので早速修理して行きましょう!
修理風景
![ASUS Zenfone 8 Flip 画面交換修理 背面パネル 取り外し](https://www.smart-max.jp/wp-content/uploads/2024/02/ASUS-Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E4%BF%AE%E7%90%86%E3%80%912.jpg)
Zenfone8 flip は背面から作業していきます。
背面パネル素材がガラス製であったり、カメラレンズ周りも特殊な形状であったりと繊細な作業が必要になりますので破損させないよう慎重に取り外していきます。
![ASUS Zenfone 8 Flip 画面交換修理 プラケット取り外し](https://www.smart-max.jp/wp-content/uploads/2024/02/ASUS-Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E4%BF%AE%E7%90%86%E3%80%913.jpg)
次に、画面用コネクタに接続する為に基板についているプラケットを取り外します。
プラケットは基板の導通の役割も兼ねているのでこちらも慎重に取り外していきます。
![ASUS Zenfone 8 Flip 画面交換修理 交換部品仮組テスト](https://www.smart-max.jp/wp-content/uploads/2024/02/ASUS-Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E4%BF%AE%E7%90%86%E3%80%914.jpg)
プラケットを取り外すと画面用コネクタに接続出来るようになります。
この時点で交換部品を仮組し表示やタッチ等の動作に問題はないか仮組テストを行います。
最終組み上げ後に問題が発覚するとその分の時間と労力がかかりますので大切な作業になります。
![ASUS Zenfone 8 Flip 画面交換修理 バッテリー取り外し](https://www.smart-max.jp/wp-content/uploads/2024/02/ASUS-Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E4%BF%AE%E7%90%86%E3%80%915.jpg)
仮組テスト後はバッテリーを外していきます。
バッテリーの下に画面のケーブルが通っているので、取り外す必要があります。
![ASUS Zenfone 8 Flip 画面交換修理](https://www.smart-max.jp/wp-content/uploads/2024/02/ASUS-Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E4%BF%AE%E7%90%86%E3%80%916.jpg)
バッテリーを取り外した後は古い画面を取り外して、指紋センサーにゴミや指紋を付けないように注意しながら古くなったテープや埃等を取り除き綺麗に掃除していきます。
新しい画面を綺麗に組み込むためにも下地の作成はとても大切な作業になってきます。
修理完了です!
![ASUS Zenfone 8 Flip 画面交換修理完了](https://www.smart-max.jp/wp-content/uploads/2024/02/ASUS-Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B%E4%BF%AE%E7%90%86-%E3%80%90%E5%8D%B3%E6%97%A5%E4%BF%AE%E7%90%86%E3%80%917.jpg)
新しい画面の組み込みと圧着が終わりましたら、先程とは逆の手順にて組み上げます。
本体組み上げ後は再度表示やタッチ等動作に問題がないか確認を行い、問題が無ければ無事にASUS Zenfone8 flipの画面交換修理の完了です!
表示もばっちりで今後も快適にお使いいただけることと思います。
また、今回同様の修理内容で詳しい過去ブログもございますので是非そちらもご覧下さいませ。
→【即日修理】Zenfone8 Flip 画面割れ修理-東京- スマホ修理店の修理解説ブログ!
作業の詳細
メーカー | ASUS |
シリーズ | Zenfone |
機種名 | Zenfone8 Flip |
故障内容 | 液晶割れ |
作業内容 | 画面交換作業 |
作業時間 | 約90分 即日対応可能 ※予約状況・部品在庫によって前後します。 |
修理店舗 | [大阪]大阪梅田店 |
対応実績
![Zenfone8 flip 画面交換修理 大阪](https://www.smart-max.jp/wp-content/uploads/2024/02/Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B-%E5%A4%A7%E9%98%AA-%E8%BF%BD%E8%A8%982.jpg)
- 2024年5月9日
今回は画面割れによる画面交換修理でご依頼いただきました。画面交換で無事修理完了です。
修理内容の詳細を表示
![Zenfone8 flip 画面交換修理 交換部品 仮組テスト](https://www.smart-max.jp/wp-content/uploads/2024/02/Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B-%E5%A4%A7%E9%98%AA-%E8%BF%BD%E8%A8%983.jpg)
新しい画面を仮組し、表示や動作等の不具合が無いか仮組テストを行います。
![Zenfone8 flip 画面交換修理完了](https://www.smart-max.jp/wp-content/uploads/2024/02/Zenfone8-flip-%E7%94%BB%E9%9D%A2%E4%BA%A4%E6%8F%9B-%E5%A4%A7%E9%98%AA-%E8%BF%BD%E8%A8%984.jpg)
画面交換後は表示やタッチも問題なく、データそのままで無事に修理完了です!割れも無くなり綺麗になりましたね!
