Black Shark4 ボタンを押すとバイブは鳴るが電源が入らない【基板復旧修理】

今回は電源ボタンを押すとバイブは鳴るが、電源の全く入らないBlack Shark4の復旧修理事例のご紹介です。

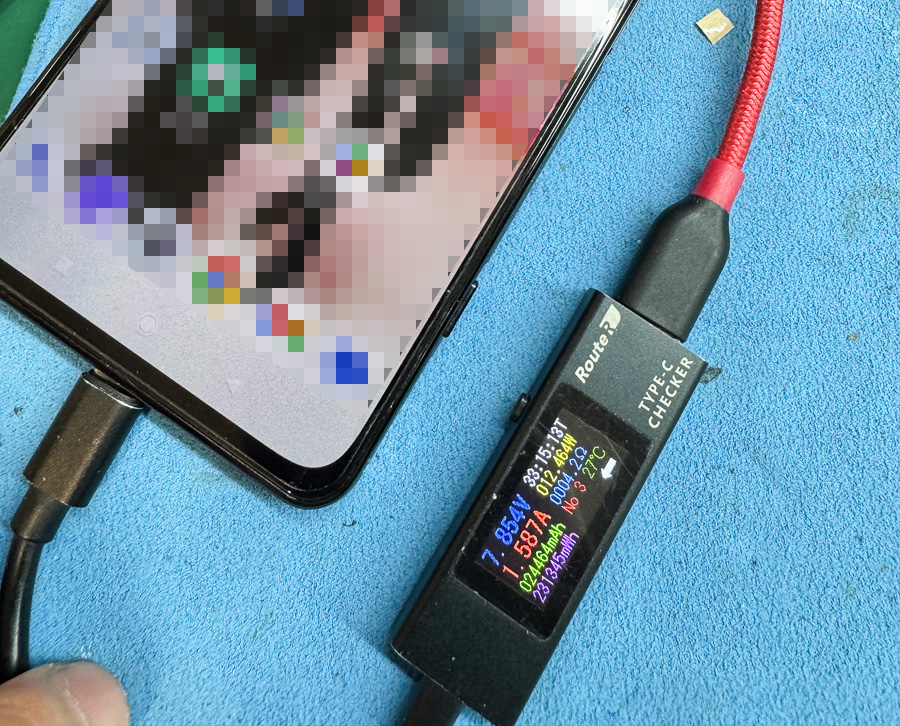

店頭にて動作の確認を行いますがお客様のご申告と同様に電源は入らず、起動時のバイブだけが鳴る状況でした。
現状原因箇所が不明なため、早速分解を行っていきます。

原因を特定するためにまずは簡易的な検査から行います。

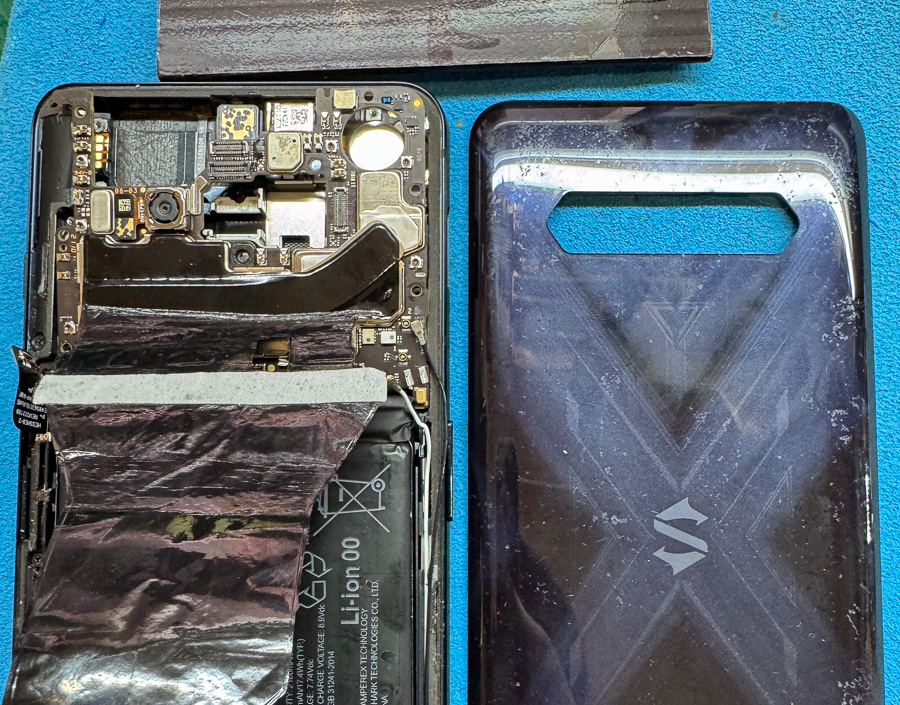

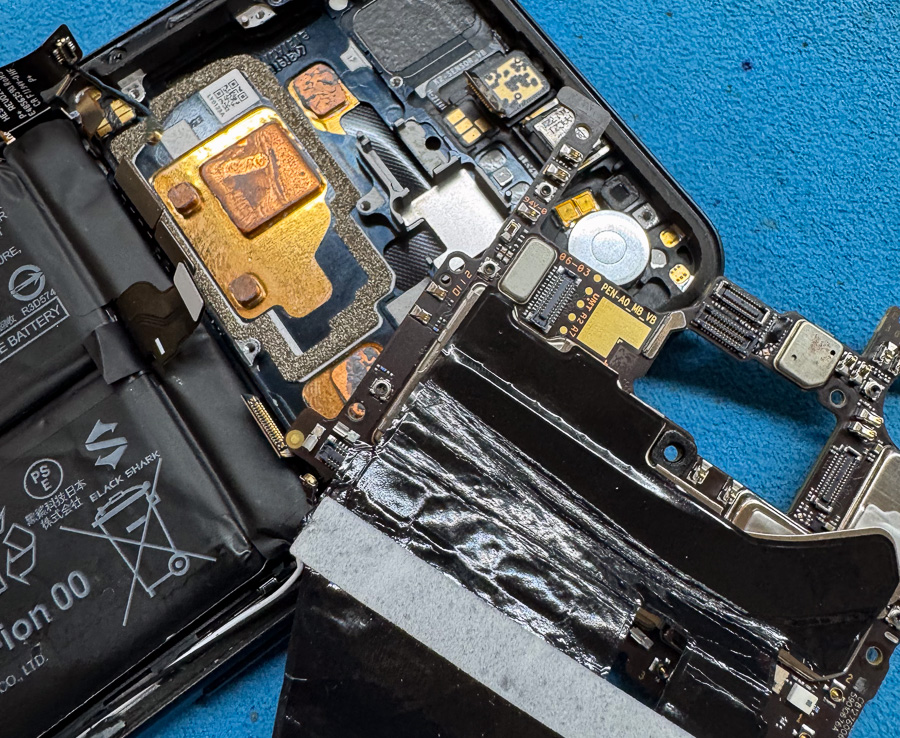

まずは本体を分解をして、バッテリーの脱着を試します。
ソフトウェアのクラッシュが発生し、強制終了が反応しない場合はこれだけでも改善が見られることがあります。

試してみたところ、一瞬だけロゴマークが表示されましたがすぐにシャットダウンしてしまいました。
その他パーツも仮付けなど行いますが、全く改善が見られません。

基板以外を変えても改善が見られないため、消去法的に今回の原因は基板にありそうです。

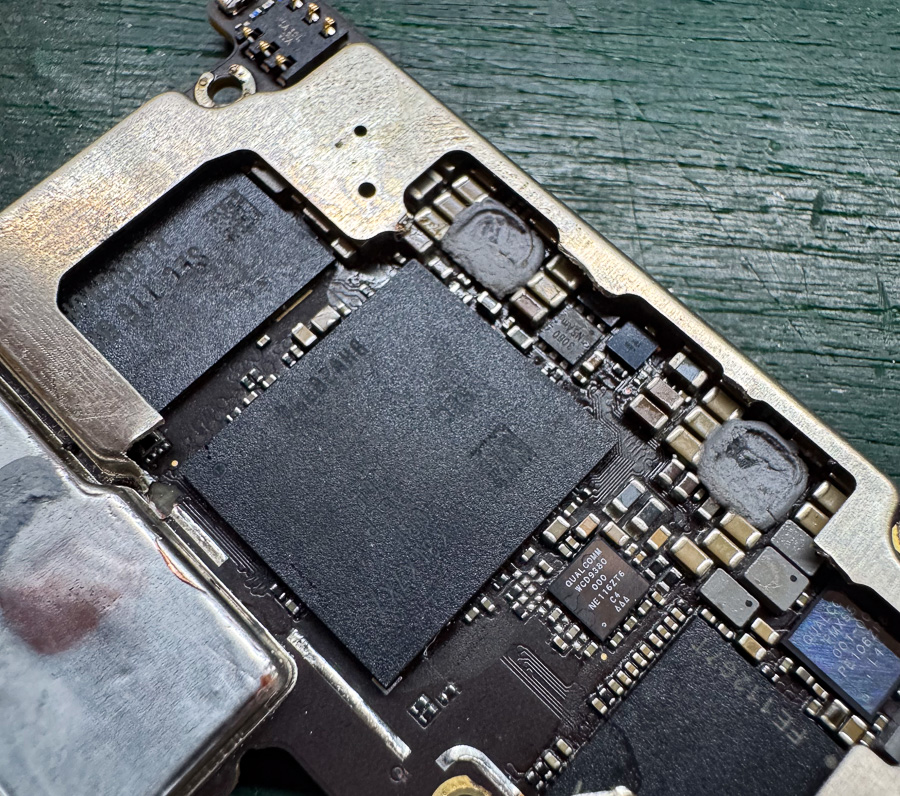

基板の調査を行うために本体から基板を取り出します。

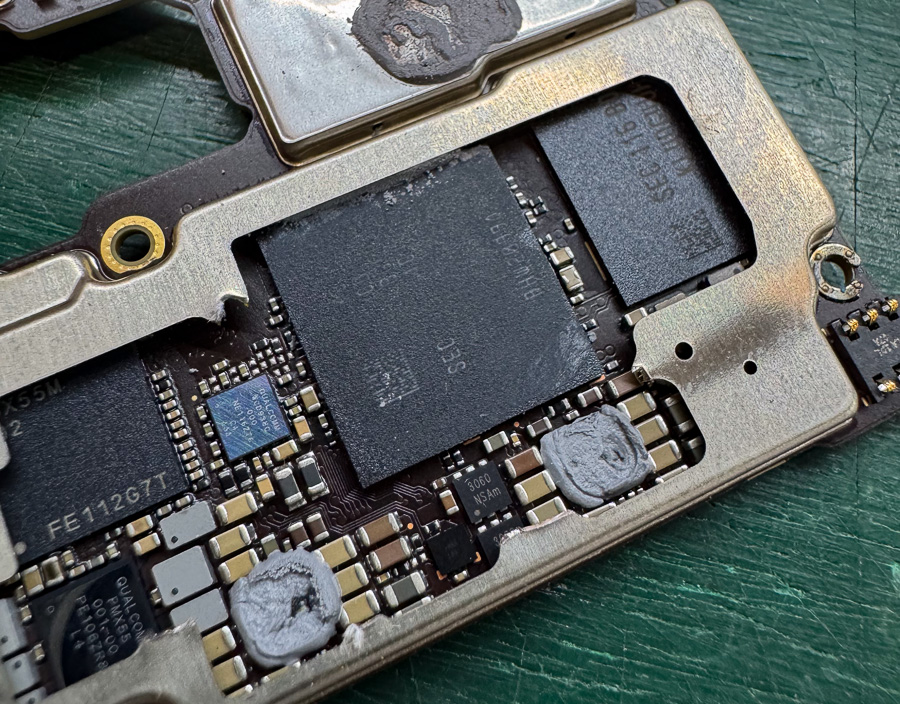

細かく検査したところCPUに異常があることがわかりました。
恐らくチップと基板を繋いでいる「はんだボール」にクラックなどが発生していることが予想されるため、再実装による改善を狙って作業を進めて行きます。

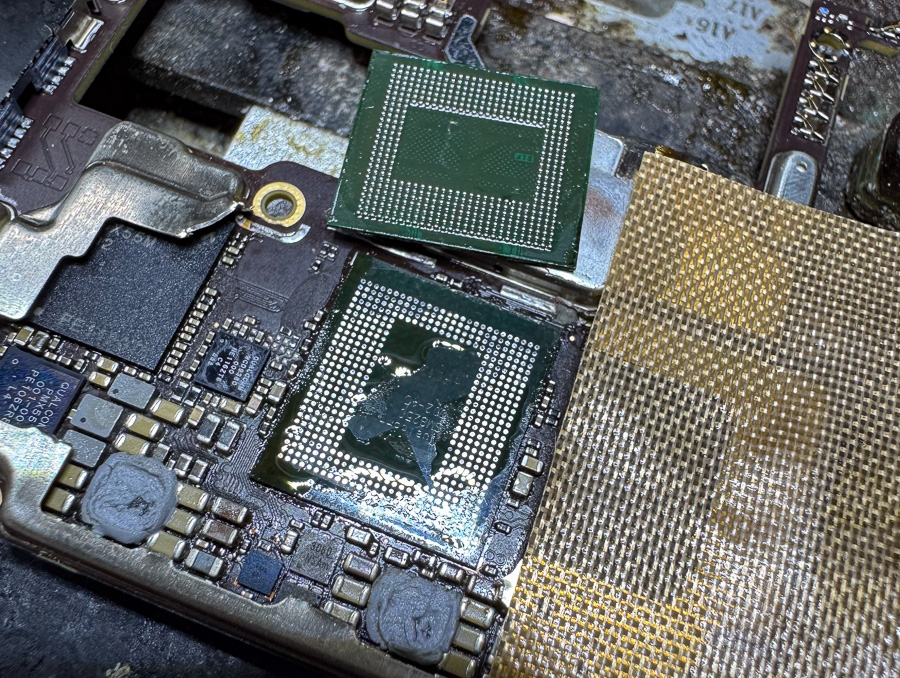

今回はCPUとRAMが重なって実装されている機種のため、熱を与えながらはんだを溶かして一枚ずつ丁寧に剥がしていきます。
チップを壊さないように熱と力加減を調整しながら行うため、意外と神経を使う作業です。

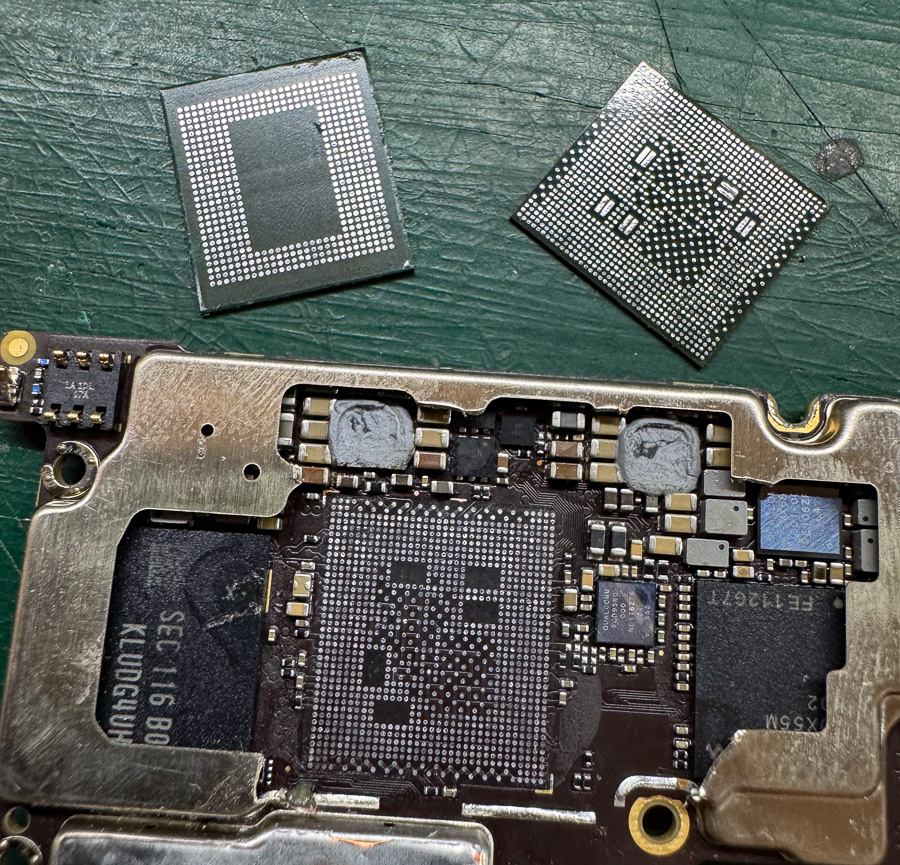

無事に剥がすことが出来ました！

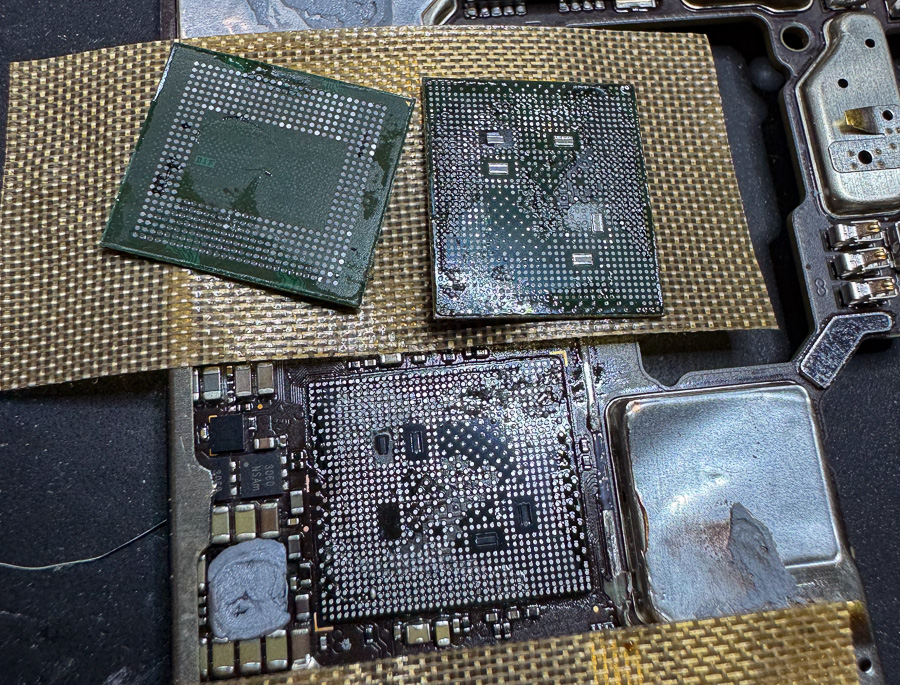

取り外したチップと基板がはんだやアンダーフィルで汚れているため、熱を与えて全て綺麗に除去します。

綺麗になったチップそれぞれに粒の揃ったはんだボールを作成して、基板に実装していきます。

ズレなくしっかりと実装できたら基板の補修は完了です。

補修の完了した基板を本体に組み付けて電源を入れます。

無事に起動しました！
各種動作も問題ないことが確認出来たのでこれにて修理は完了です！

この度も基板修理のご依頼をいただき誠にありがとうございます。

今回は「電源ボタンを押すとバイブは鳴るが電源が入らない」と、少し珍しい症状でした。
チップのハンダ割れが原因となっている場合、そのクラックの位置によって引き起こされる不具合はさまざまで、専門的な診断を行わなければ原因の特定が難しいケースもございます。
他店で修理不可と言われた場合でも当店なら復旧できる可能性がございますので、お困りの場合は是非お気軽にご相談下さいませ！
