Galaxy S20 充電をしていたら電源が入らなくなった【基板復旧修理】

今回は電源の全く入らない（起動しない）状態となってしまった【Galaxy S20】の基板復旧修理事例のご紹介です。

ご自宅で充電器を挿していて、使用しようと思ったら既に電源が入らなくなってしまっていたとのことです。
一度は同業他社にてバッテリー交換を試されたそうですが、残念がら復旧には至らず、セカンドオピニオンとして当店にご相談を頂きました。
症状や検証結果から考えるに、恐らくメイン基板に不具合が起きている可能性が高いため、早速分解検証を行っていきます。

充電テスターを接続して数値を確認してみますが、0.02Aほどとほとんど電流が流れていません。
引き続き分解を行い、バッテリー自体の電圧など内部の簡易的な検査も行いますが、基板以外の交換可能なパーツに異常は見受けられませんでした。
当初の見立て通り、メイン基板に故障の原因がありそうです。

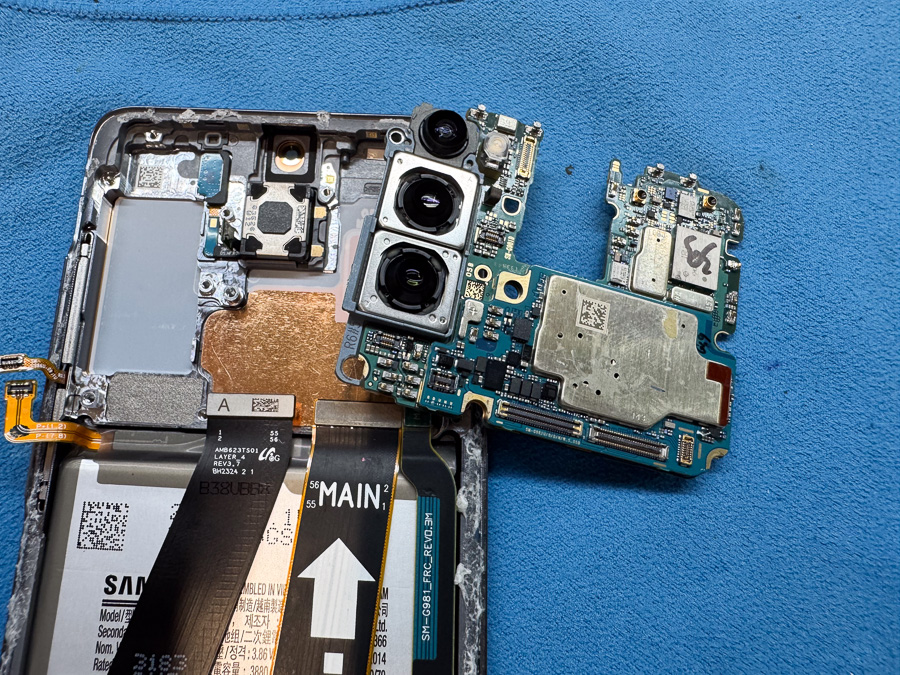

メイン基板をフレームから取り出して、原因箇所を調べてみます。

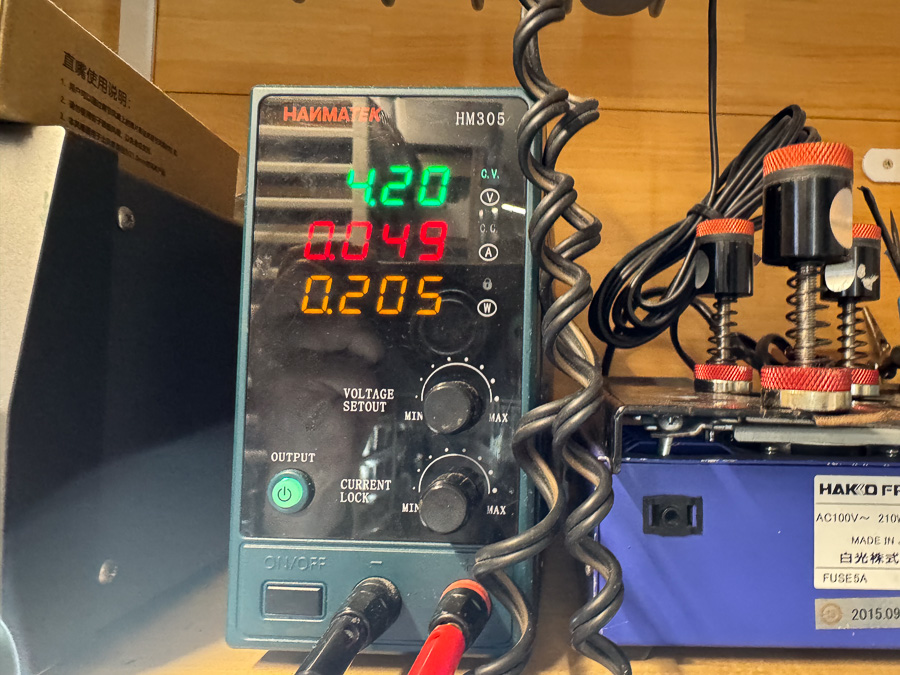

安定化電源を基板の所定の位置に接続して、電圧を印加してみます。
本来であれば電流値は0Aのはずが、勝手に0.049A流れ出しました。
明らかにショートが発生しています。

続けて、電圧を印加した状態のままサーモグラフィーカメラで基板全体を観察します。
すると、Wi-Fiチップ表面に局所的な発熱が認められました。
どうやら、チップ自体が破損して、内部にリークが発生しているようです。

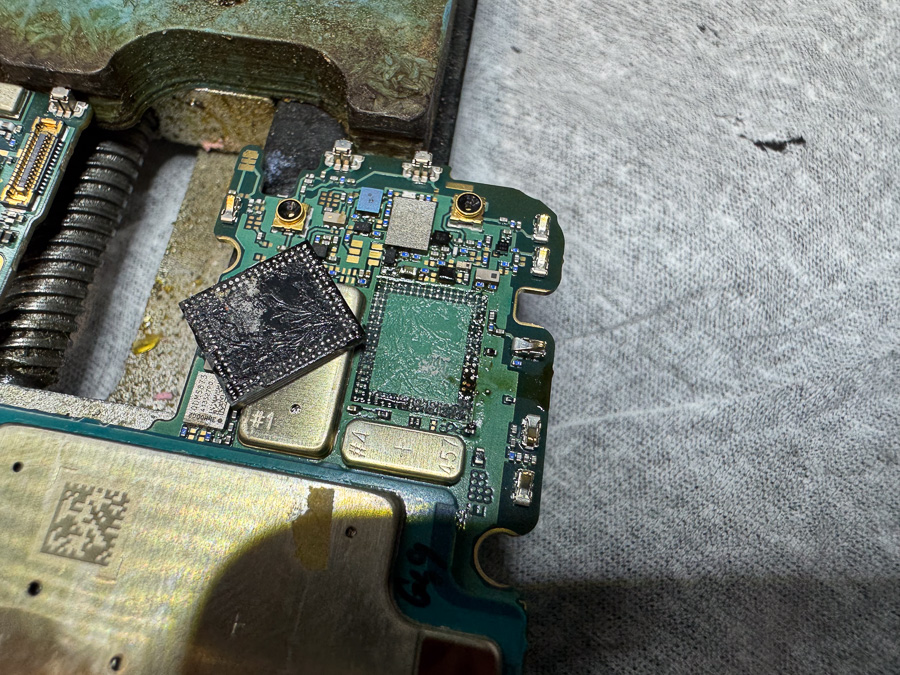

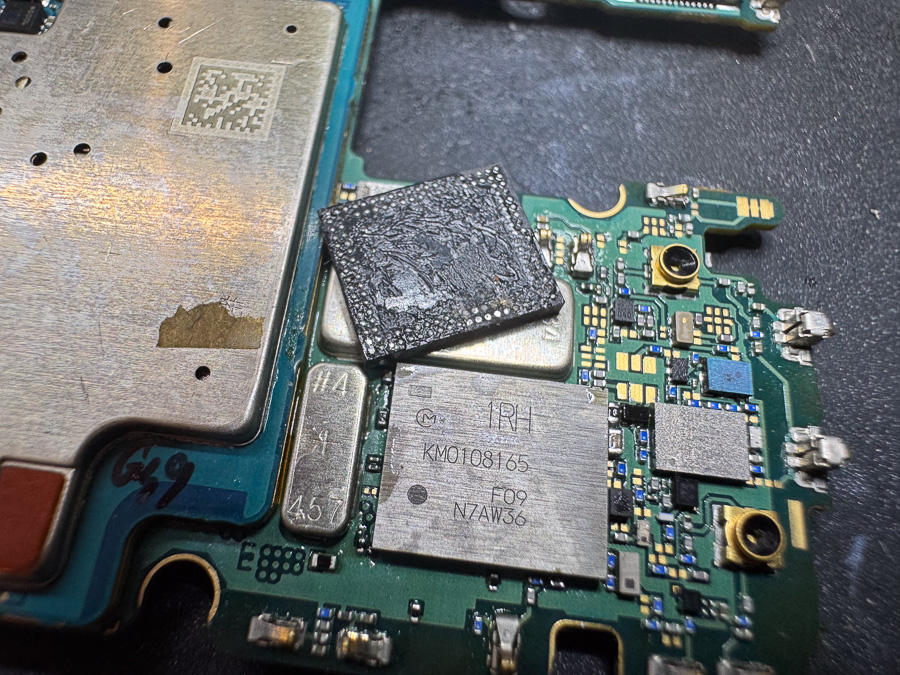

原因が判明したので、早速Wi-Fiチップを基板から取り外します。

ヒートガンでチップを炙りながら、基板と接続されているはんだを溶かします。
しっかりと溶けたことを確認したら、基板からチップを手早く取り除きます。

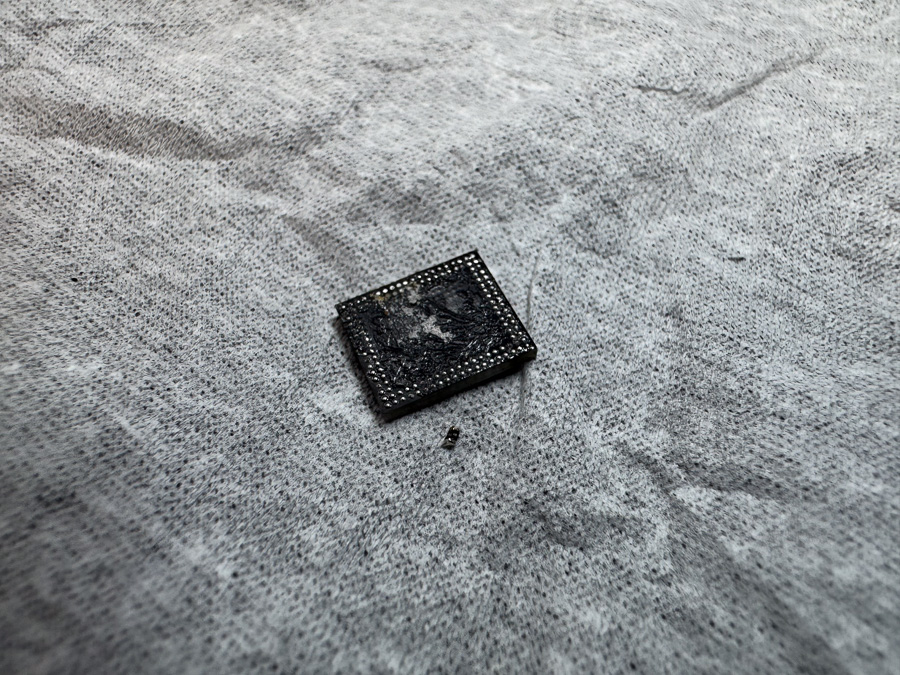

外したチップを観察しましたが、目に見える明らかな破損は確認できませんでした。
この種の故障は、経験と専門知識がなければ原因の究明が難しい箇所です。

破損したチップは修復できないため、交換用のドナーパーツを用意します。
そのため、同一型番の機種を用意し、同様の手順でWi-Fiチップを取り外して流用します。
なお、ドナーチップはそのままでは実装できないため、清掃を行い、新しい「はんだボール」を作成した上で、お客様の基板に実装します。

チップがしっかりと実装できたことが確認出来たら、基板の補修は完了です。

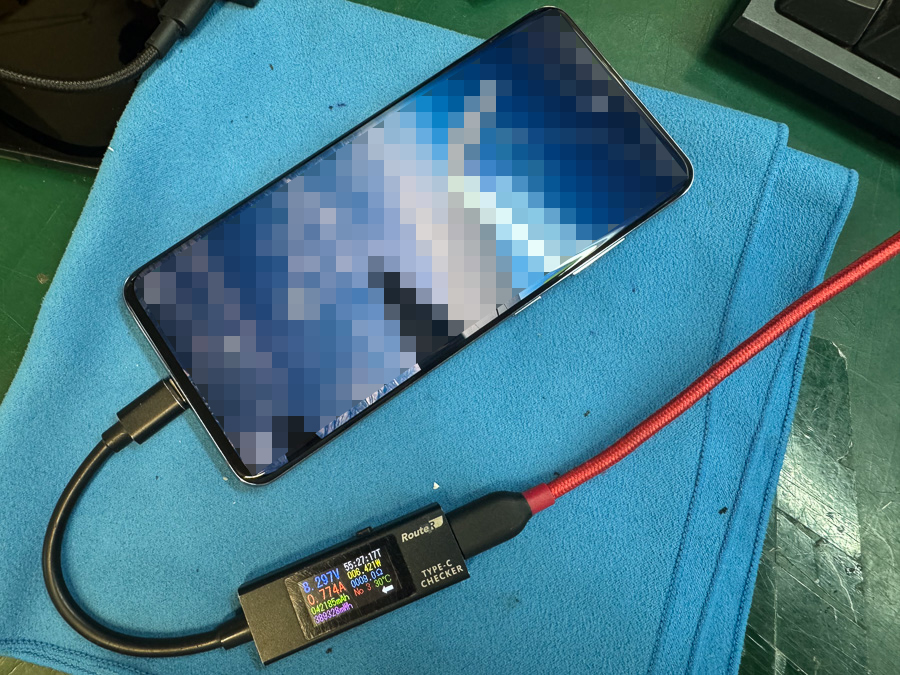

すべてのパーツを元通りに組み上げて、電源を投入してみます。

無事に電源が入りました！

お客様の設定された壁紙も表示されたため、内部のデータも問題はなさそうです。
これで修理は無事に完了となります。
