iPhone12 mini が突然の起動不良!?【基板復旧修理】

今回は突然起動しなくなったiPhone12 miniの修理事例のご紹介です。
充電をすると0A（アンペア）から一瞬で0.6Aほどが流れる→0Aに戻るを繰り返して全く起動しない状態です。
基板が疑われる症状なので早速検査を開始します。

まずは分解を行い、単純なパーツ交換を試します。
内部を見てみると一度バッテリーが交換されているようです…
点検を兼ねて当店でも新しいバッテリーに交換してみますが、全く症状に変化がありません。

その他の箇所を交換してみましたが改善が見られません。
この段階で基板の取り外しに移行します。

基板のダイオード値を測りましたが明らかにおかしな数値が出ています。
やはり基板が原因のようです。

iPhone12 miniは二層基板になっているので少し厄介な機種です。
慎重に温めながらはんだを溶かし、基板を殻割りします。

更に内部の調査を進めたところVDD_MAINのパターンにショートを発見しました。

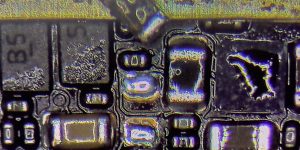

破損した箇所も発見したので早速取り外し交換します。

チップコンデンサを交換したところショートが改善されたため、分離した基板を元に戻し、全てを組み直して動作確認を行います。

無事に起動が確認できました！
動作も問題なく内部のデータもすべて残っていることが確認出来たので、今回の修理はこれで完了です！

今回は比較的軽症でしたが、iPhoneの基板由来の故障は軽症・重症含め意外と多く発生している印象です。
