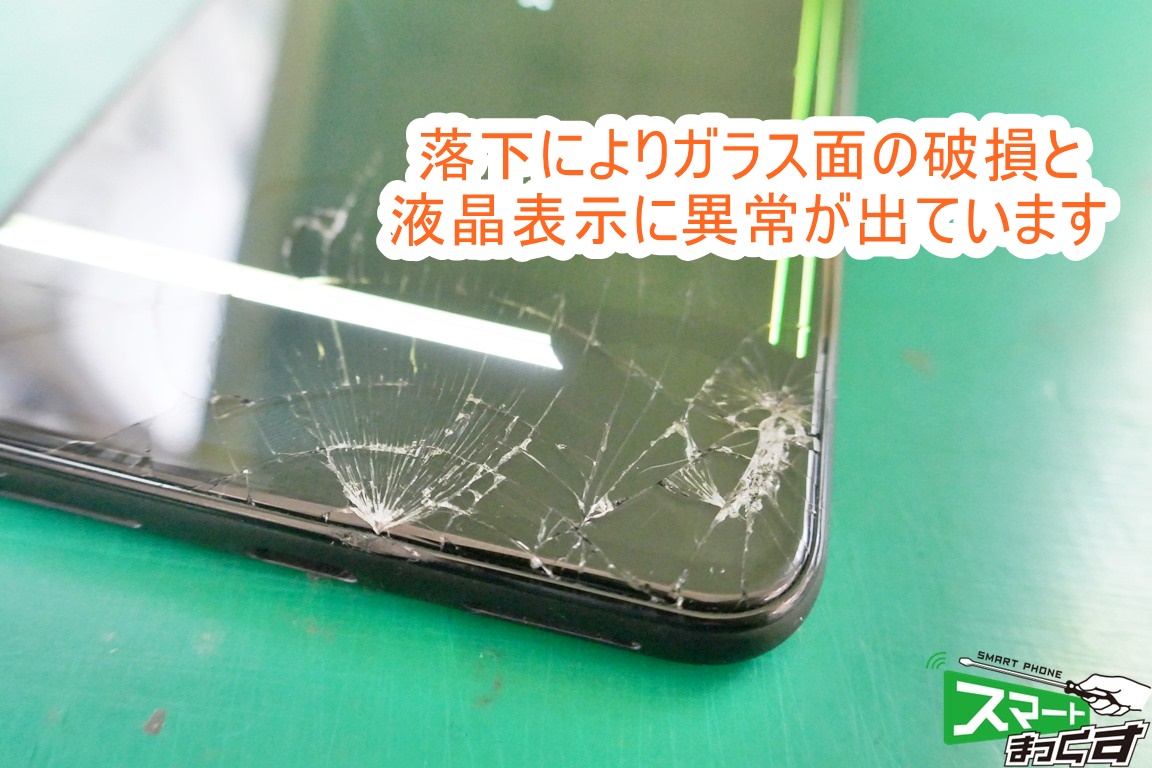

Pixel4 XL 破損部拡大
Pixel4 XL 破損部拡大

いつもスマートまっくすをご愛顧頂き、誠にありがとうございます。
スマートまっくす代々木駅前店 修理担当の久保田です。

この度のご依頼はGoogle Pixel4 XLの画面割れ+液晶割れによる表示不良です。
手元から落下したPixel4 XLがコンクリートにダイレクトヒットし、画面が割れたのと、表示にも異常が出てしまった状態となりました。

幸い内部で電源は入っておりますので、中身は生きていそうです。
スマホ修理の場合の多くはディスプレイであったり、背面(リア)パネルの破損であることが多いので、今回も基板は無事だと思われますので、ディスプレイ交換を行います。

前モデルのPixel3は嫌がらせのようなパーツの多さだったので、はたして新型モデルはどのような構造になっているでしょうか。。。
早速修理がてら、中身もチェックしていきましょう!

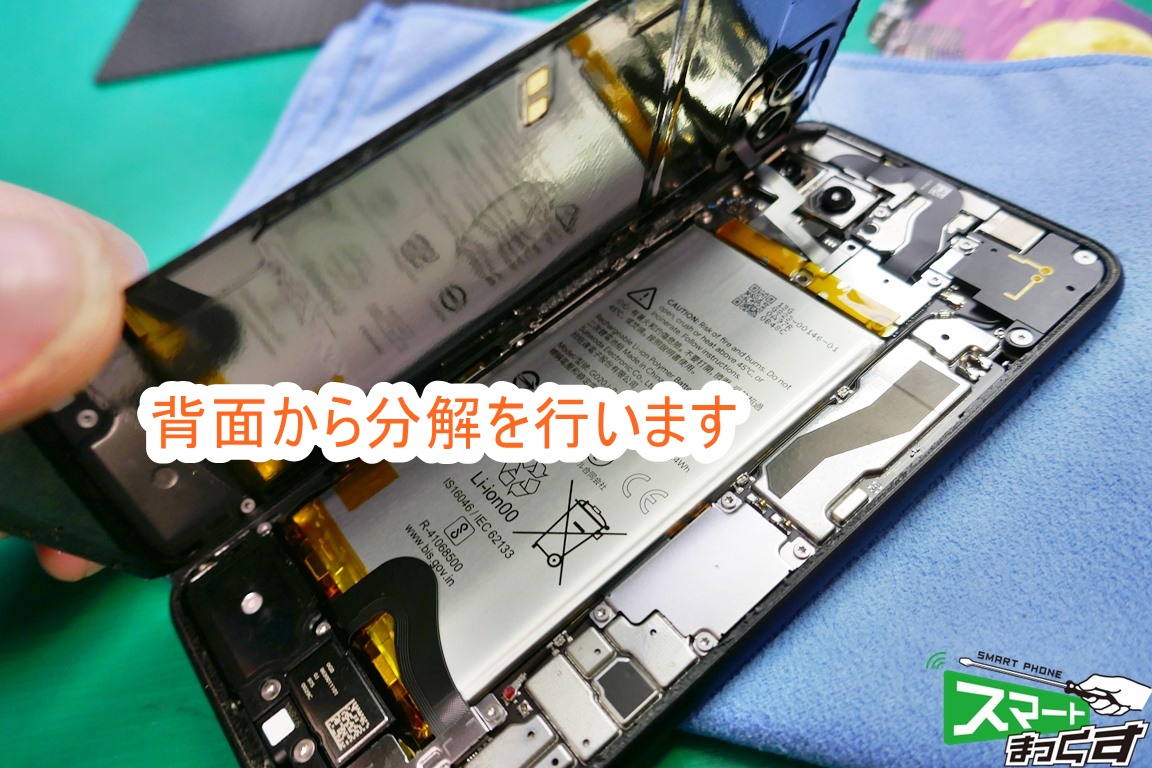

リアパネルから分解

Pixel4 XL リアパネル分解
Pixel4 XL リアパネル分解

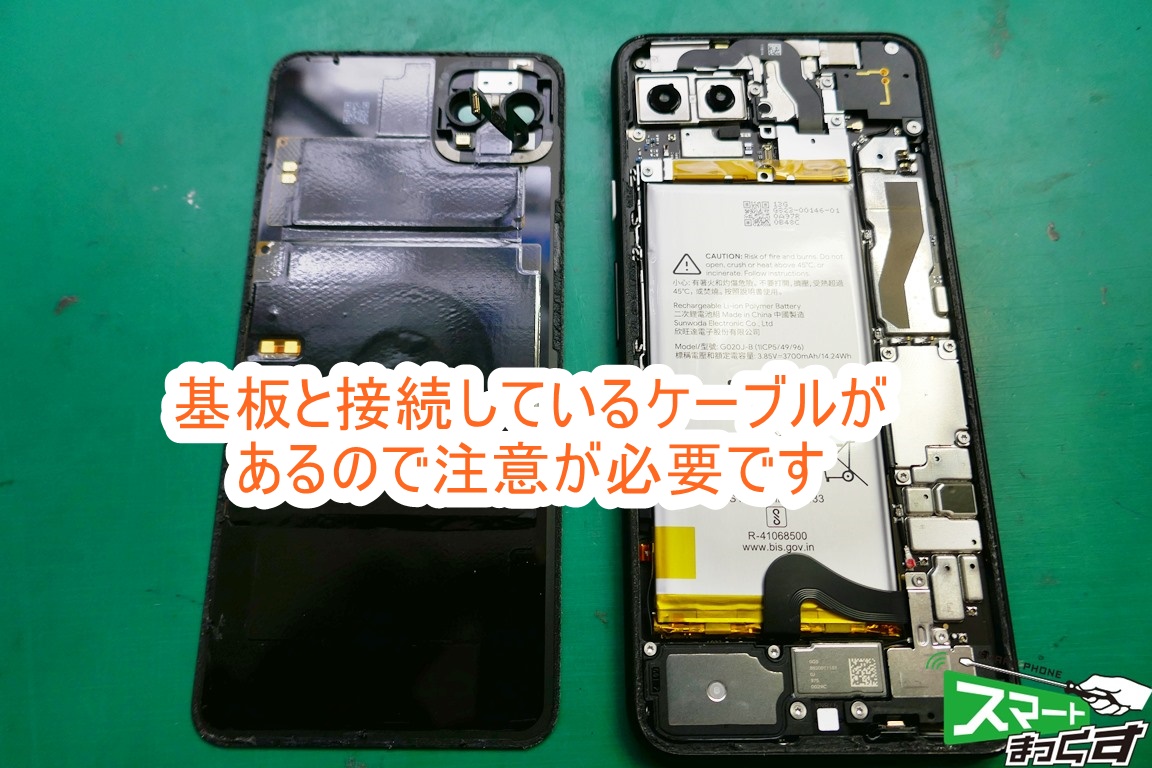

Pixel4 XL リアパネル取り外し
Pixel4 XL リアパネル取り外し

Pixel3同様、背面から分解するのですが、かなり開きやすくなりました。
Pixel3は鬼のように固い両面テープだったのですが、Pixel4 XLではすんなりと剥がれてくれました。
また、リアパネル側にフレキがついているので、注意が必要です。

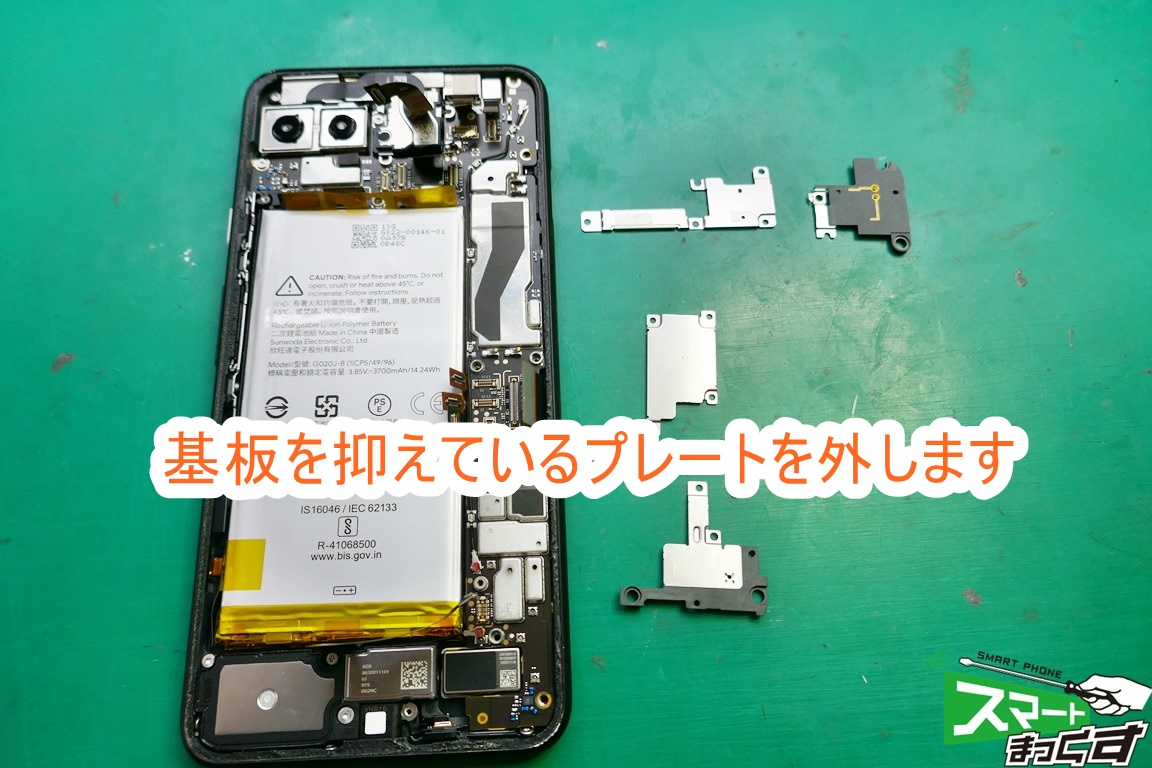

Pixel4 XL 分解中
Pixel4 XL 分解中

基板を抑えているプレートを外し、バッテリーのコネクタやディスプレイのコネクタなどを基板から外していきます。

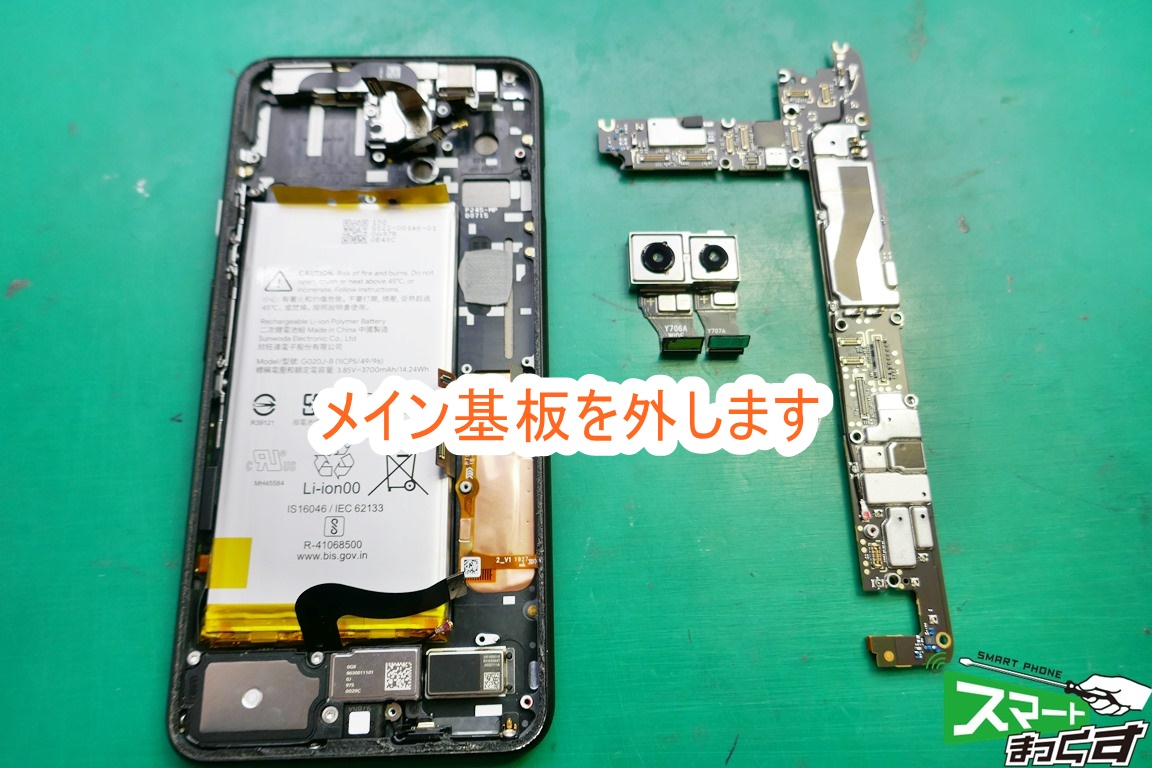

Pixel4 XL 基板外し
Pixel4 XL 基板外し

フレームから基板を外します。
部品点数も比較的に少なかったので、すんなり外すことが出来ました。

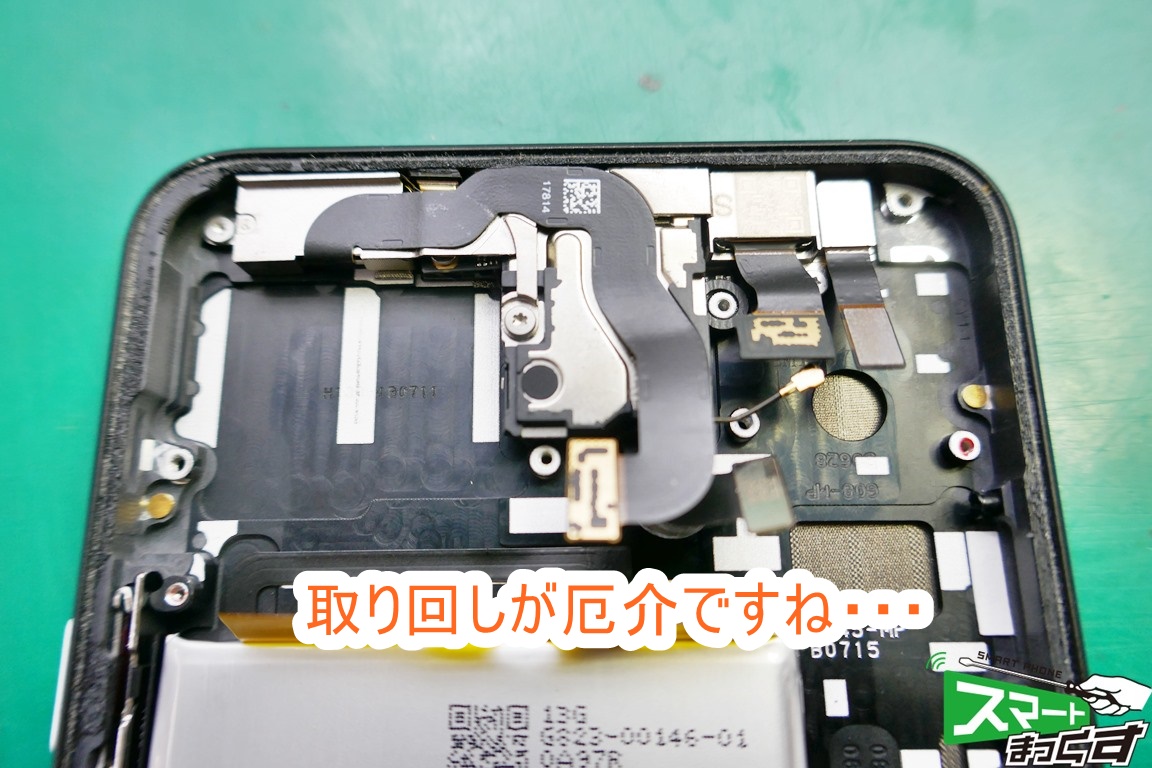

Pixel4 XL スモールパーツ郡
Pixel4 XL スモールパーツ郡

このあたりはパーツがかなり密集していますね。
見たところ、インカメラに近接センサーや受話スピーカーが一体型のように固定されています。
今回はディスプレイ交換なので、この辺はスルーします。

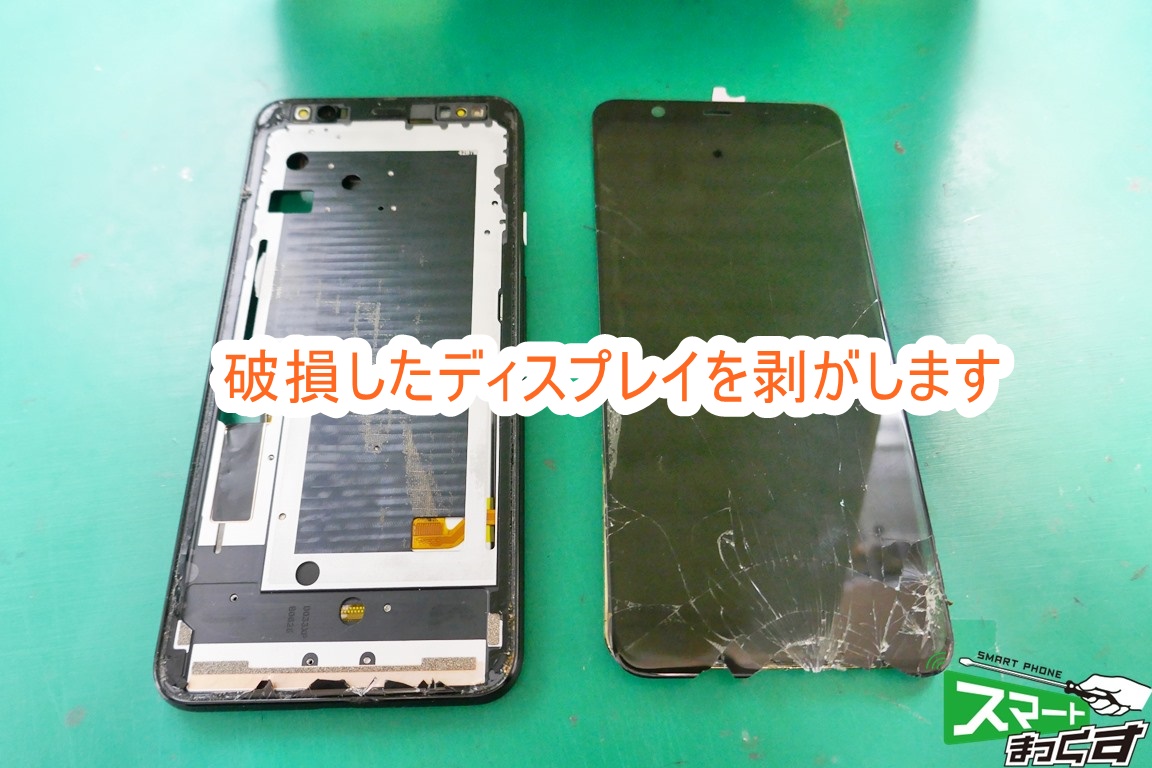

Pixel4 XL 破損ディスプレイを剥がします
Pixel4 XL 破損ディスプレイを剥がします

続いて割れてしまったディスプレイをフレームから剥がします。
ヒートガンで温めながらフレームに傷がつかないように丁寧に取り外しを行います。また、粉々に割れているガラスを取り外す際はケガをしやすいので、注意が必要ですね。

クリーニングは丁寧が基本

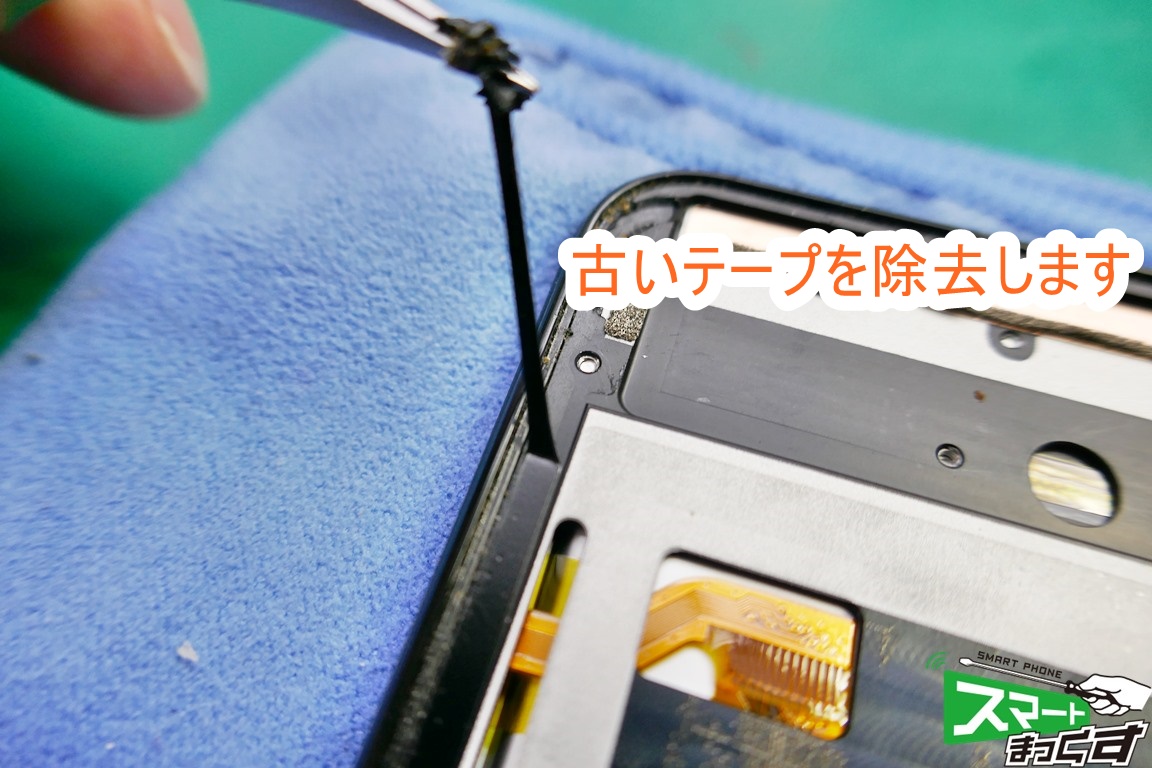

Pixel4 XL クリーニング
Pixel4 XL クリーニング

元々使われていた両面テープは粘着力が失われているので、古いものは除去し、新しく貼り付けを行います。
ここをさぼってしまうと後々の不具合の原因となりますので、しっかりと行います。

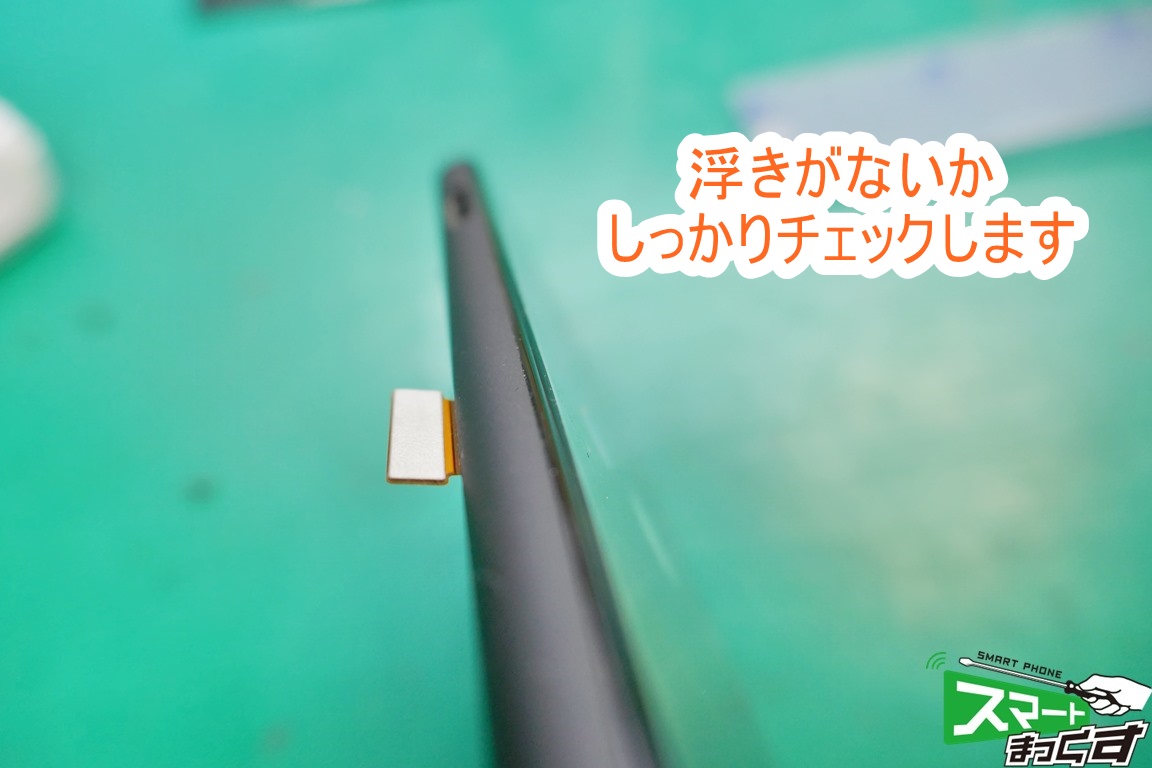

Pixel4 XL ディスプレイ圧着
Pixel4 XL ディスプレイ圧着

ディスプレイの貼付の際はフレームから飛び出していないかなど、しっかりチェックをします。
0.1mmの異物が侵入すれば、浮きの原因にもなりますし、ディスプレイの破損にも繋がりますので油断はできません。

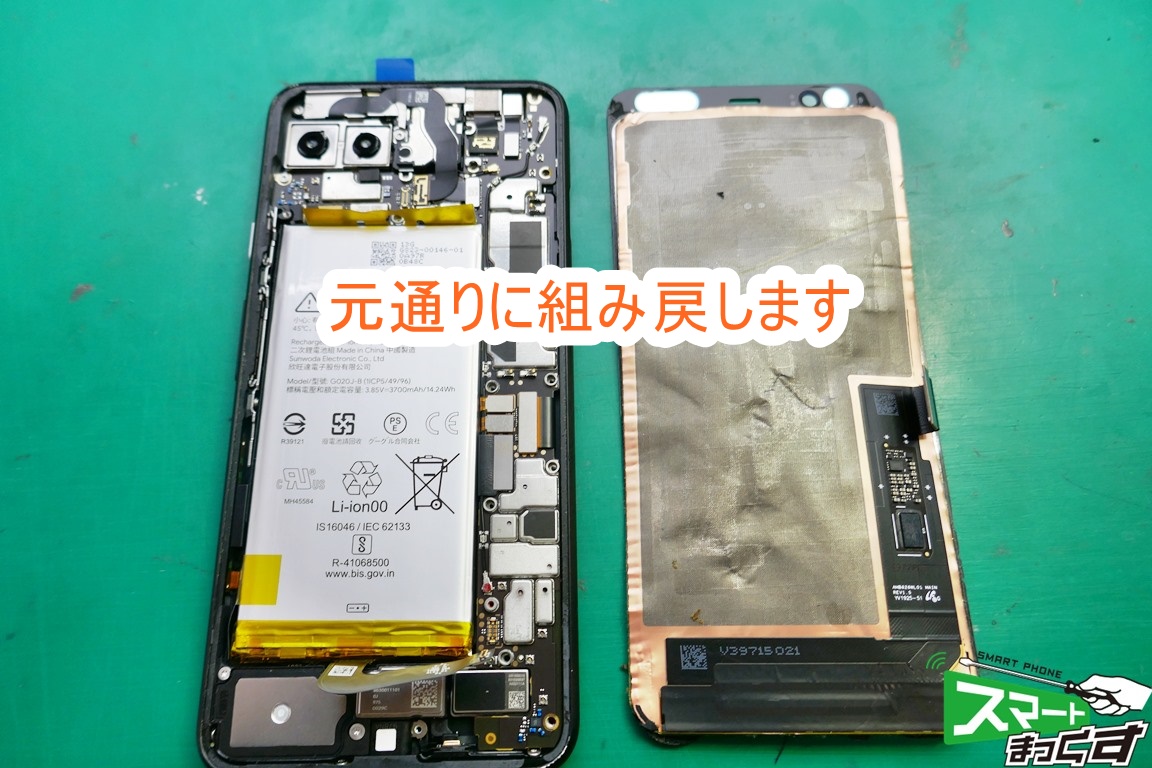

Pixel4 XL 元に組み上げます
Pixel4 XL 元に組み上げます

ここまでくれば元通りに組み上げるだけです。

データそのままで修理完了!

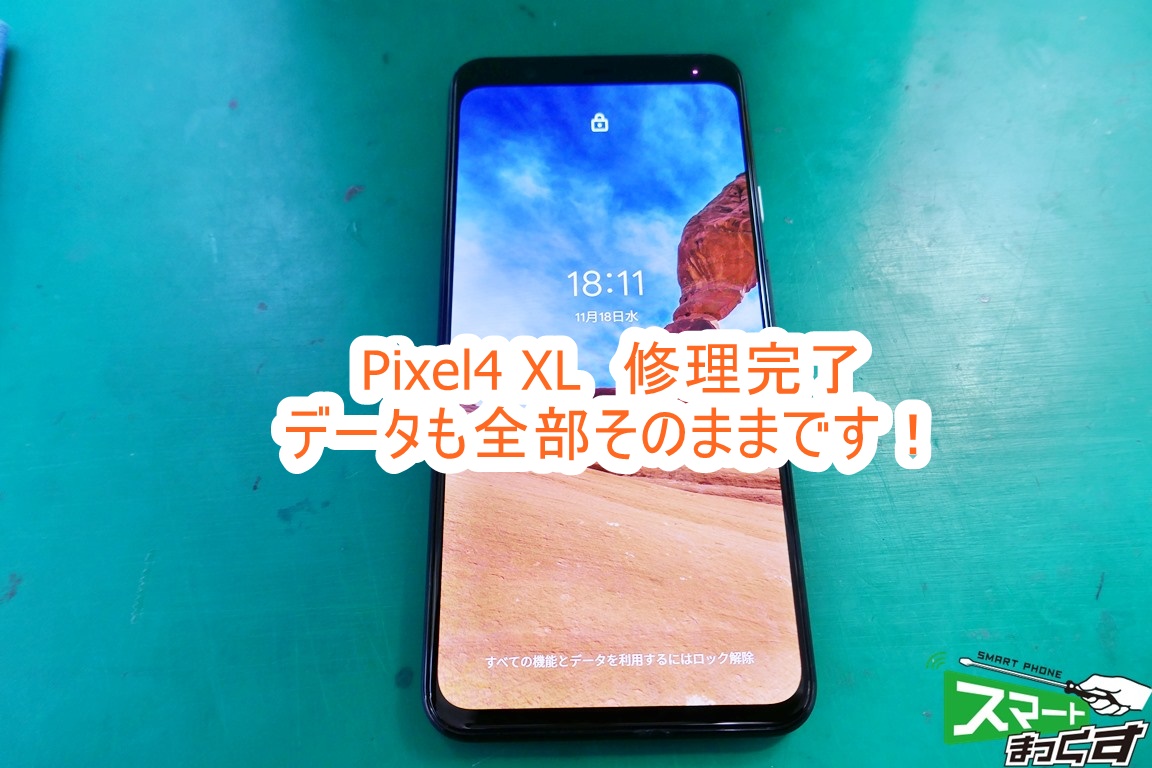

Pixel4 XL 修理完了
Pixel4 XL 修理完了

以上で修理完了です。
データもそのままで約90分ほどで修理完了できました。

数多くスマホが販売されている昨今で、Pixelユーザーの強い味方でいれるよう、これからも修理対応してまいります。
Pixelのスマートフォンでお困りの際はスマートまっくすにお任せ下さいませ。
