いつもスマートまっくすの修理ブログをご覧頂きまして誠にありがとうございます。
スマートまっくす代々木駅前店の修理担当 久保田です。

さて、この度のご依頼は、Xperia XZ2 compactの充電が出来なくなったとの事でご来店頂きました。
故障前後の状況を伺うと、どうやら水が入り込んだかもとのことでした。
USB端子の中に水が侵入した状態で、乾かない内にUSBケーブルをつないでしまうと、ショートや錆が原因で導通がとれなくなり、充電が出来なくなるという事はしばしばあります。

まずはUSB端子周りを調べるために、XZ2 compactを分解していきましょう!

Xperia XZ2 compact ディスプレイ分解
Xperia XZ2 compact ディスプレイ分解

まずはディスプレイから剥がしていきます。
防水仕様のスマホは強力な両面テープで接着されていますので、熱を与えないまま剥がそうとするとガラスが割れてしまうので、しっかりと温めてからディスプレイを慎重に取り外します。

Xperia XZ2 compact 分解中
Xperia XZ2 compact 分解中

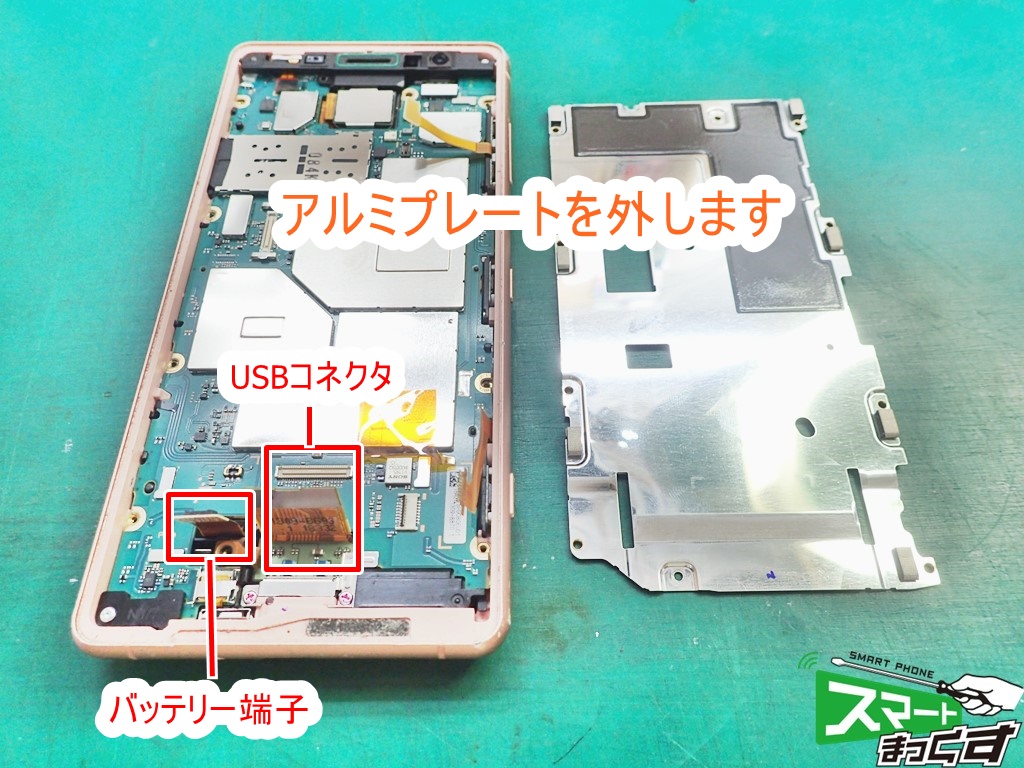

基板とディスプレイの間にはアルミプレートがねじ止めされていますので、これを外します。
基板の固定と放熱の役割を持っている大切な部品の一つです。

Xperia XZ2 compact 基板取り外し
Xperia XZ2 compact 基板取り外し

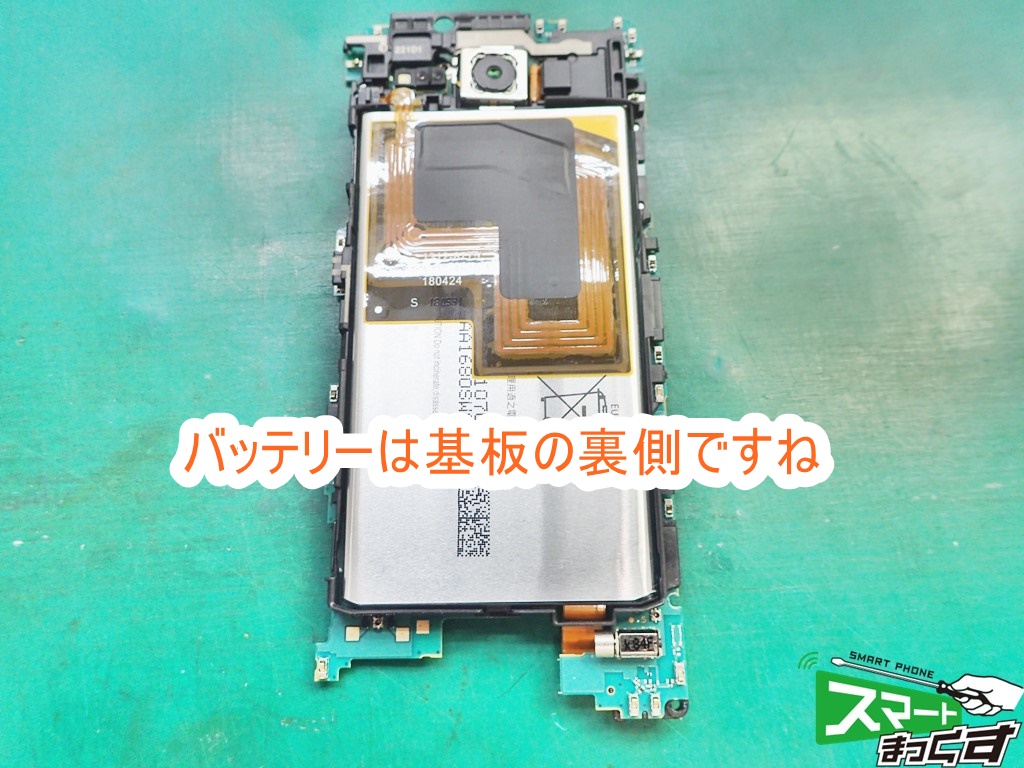

Xperia XZ2 compact 基板反対側
Xperia XZ2 compact 基板反対側

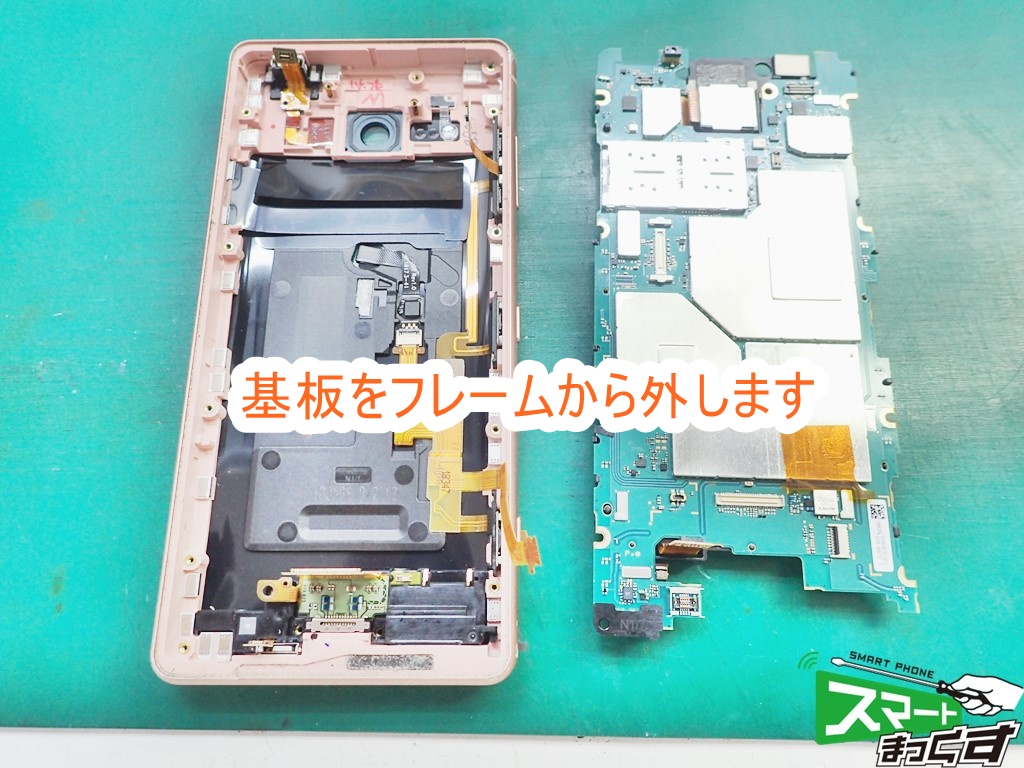

フレームから基板を取り外します。
フレームにスッポリと収まっていますので、ゴソッと取り出します。
これでUSBコネクタが取り外し出来るようになりました。

端子部のショート発見

Xperia XZ2 compact 故障USB
Xperia XZ2 compact 故障USB

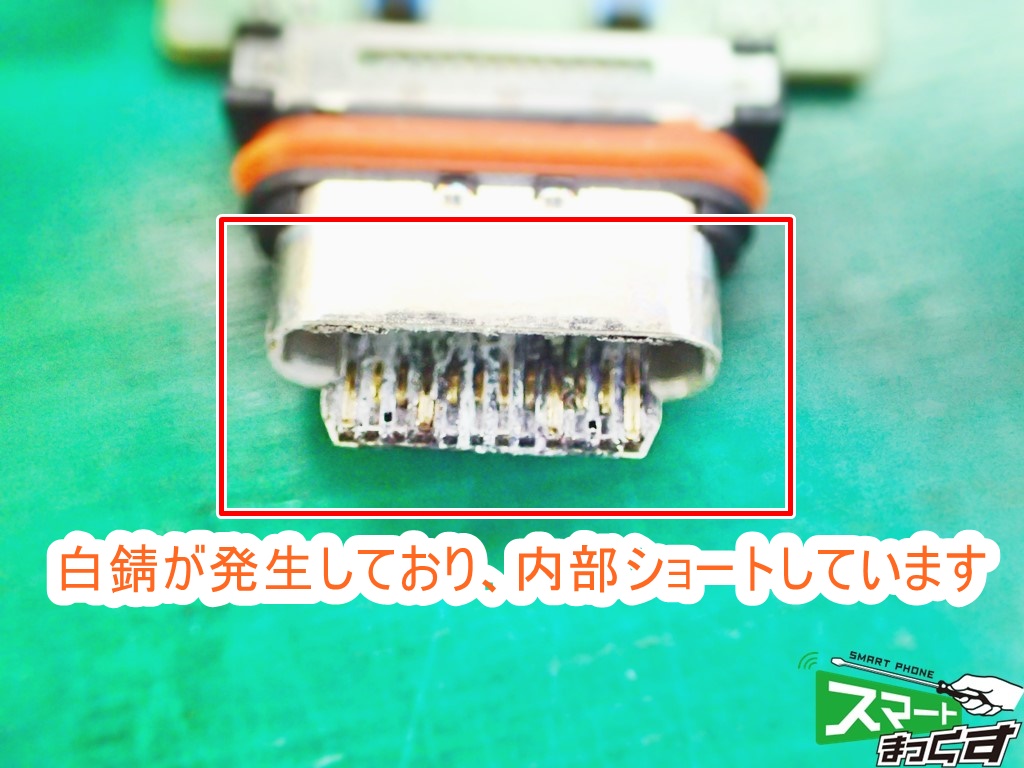

USB端子部分を拡大してみました。白い腐食が出ているのが写真でも分かりますね。
水が入り込むと、このように白錆や青錆が発生して、電気が流れなくなります。
このパーツはもう使えないので交換します。

Xperia XZ2 compact USB部品 比較
Xperia XZ2 compact USB部品 比較

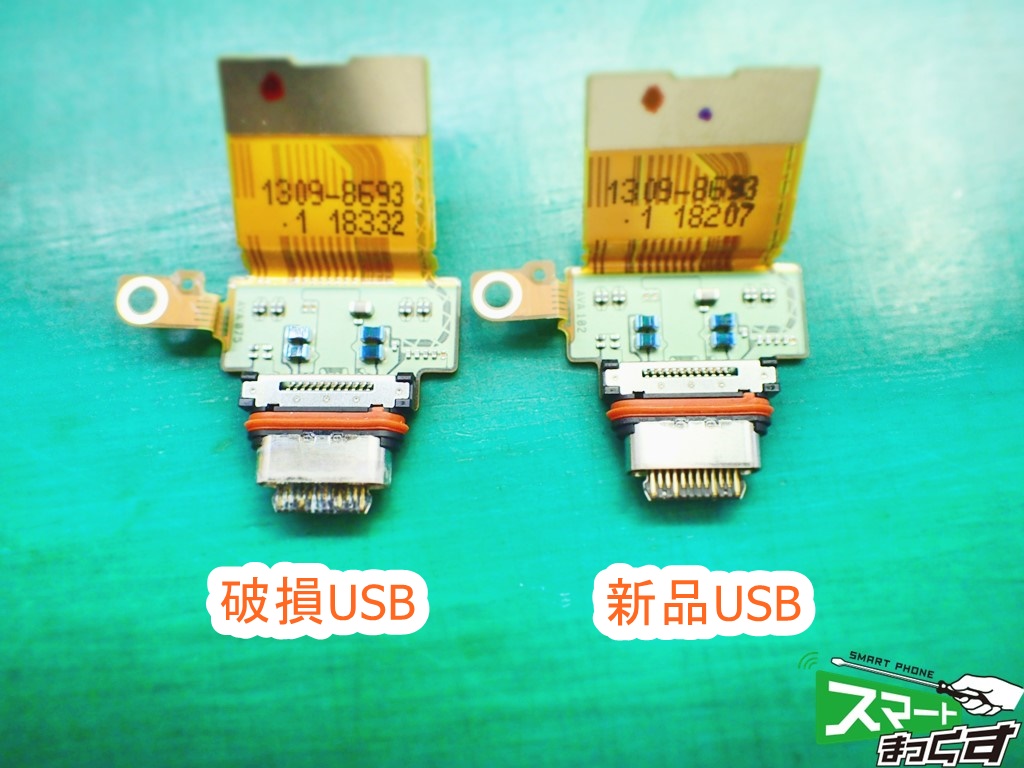

破損USBと新品USB部品の比較写真です。
こちらと交換をしていきます。

Xperia XZ2 compact 再組上げ
Xperia XZ2 compact 再組上げ
Xperia XZ2 compact USBコネクタ修理 完了!
Xperia XZ2 compact USBコネクタ修理 完了!

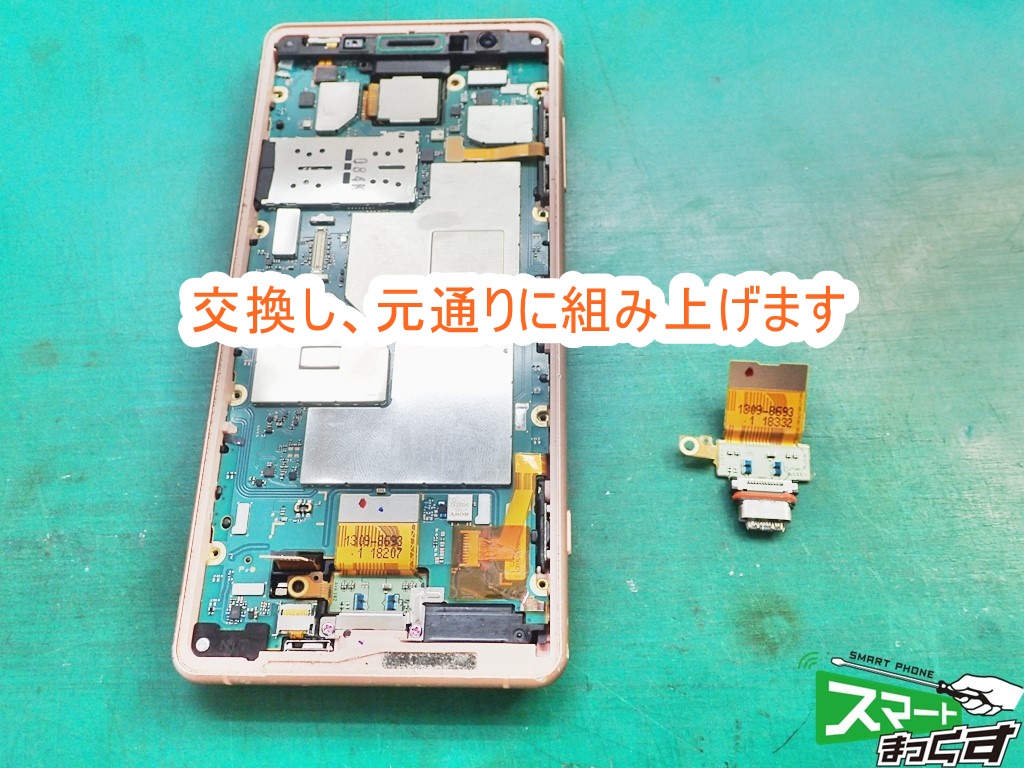

USBコネクタ部品を交換し、分解とは逆の手順で元通りに組み上げます。

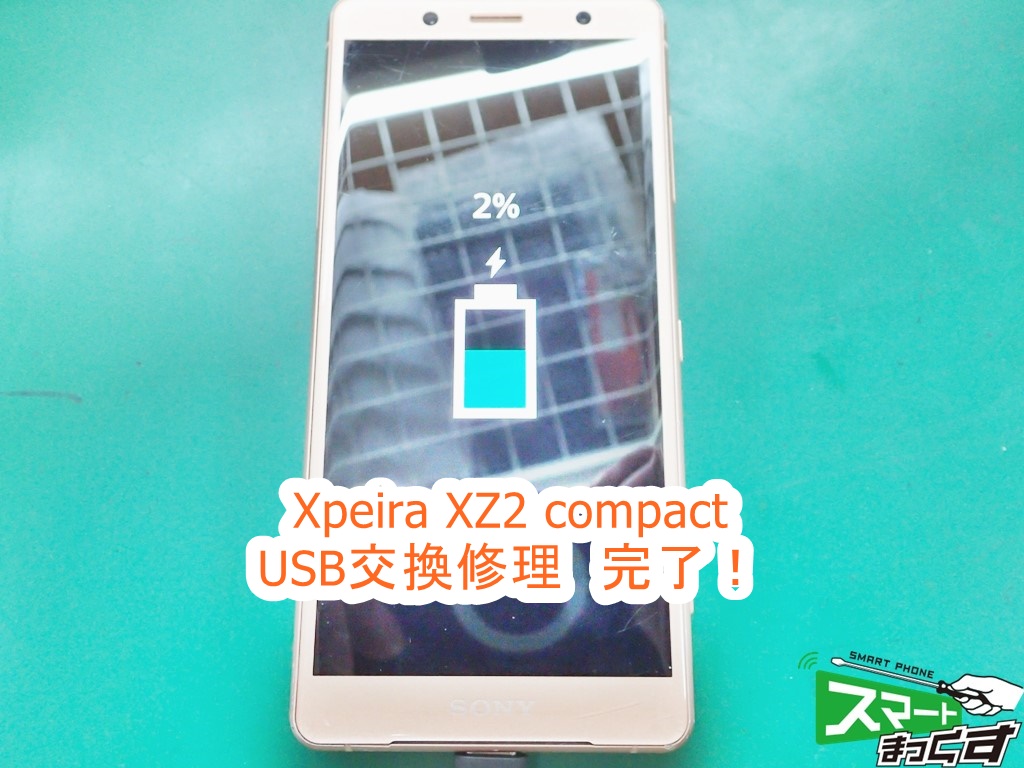

最後は充電ケーブルを繋いで、正常に充電が出来ていればOK。
データそのままで修理完了となりました。

今発売されているほとんどのスマホは防水仕様になっています。
ところが防水スマホの水没修理は必ずお問合せはございます。
防水維持をしているのは所詮両面テープですので、劣化が進むと防水性能が低下し、簡単に内部に水が浸入するケースもございます。
過信は禁物ですね。

Xperia compactシリーズの修理もスマートまっくすにお任せ下さいませ!
