他社で復旧できなかったXperia 5の起動不良修理【基板復旧】

今回は他社で修理を行うも復旧ができなかった、起動不良症状のXperia 5の修理事例のご紹介です。

他社にてCPUの再実装などを試されましたが、症状の改善が見られず、現在も全く起動しない状態とのことです。
内部のデータがどうしても必要とのことで、セカンドオピニオンとして当店をお選びいただきました。

一度修理が行われているということで内部の状態が心配ですが、早速分解点検を行います。

まずは分解前に充電の様子をチェックします。

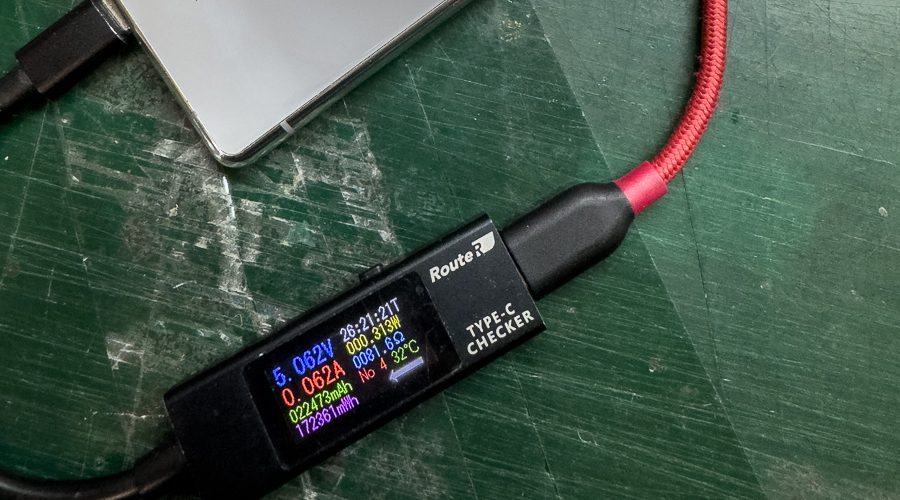

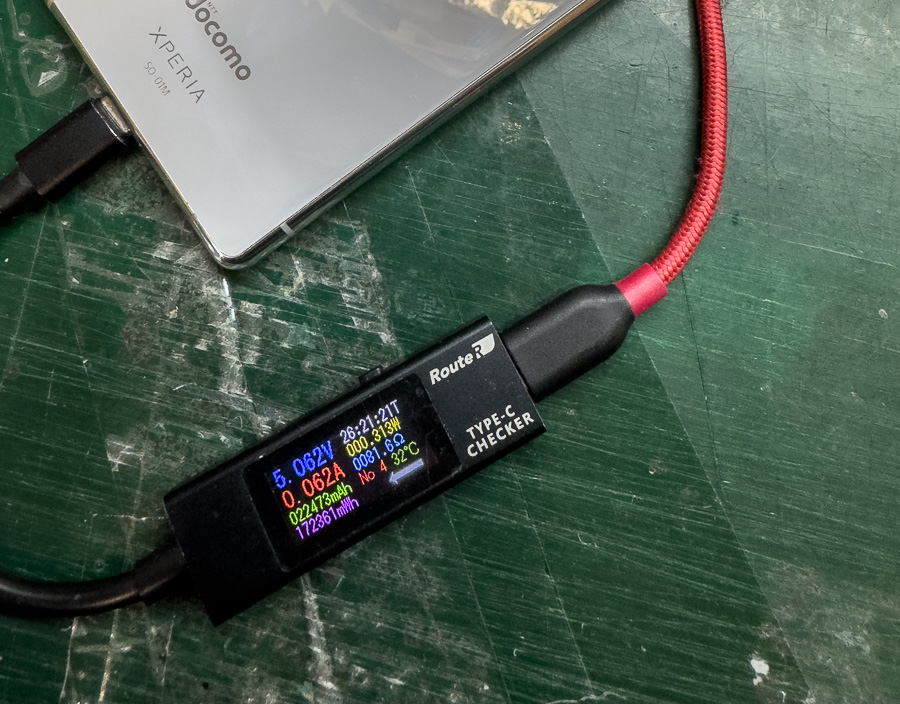

チェッカーを繋いでみたところ0.062A（アンペア）しか流れていません。
明らかに異常な数値なので早速分解を行います。

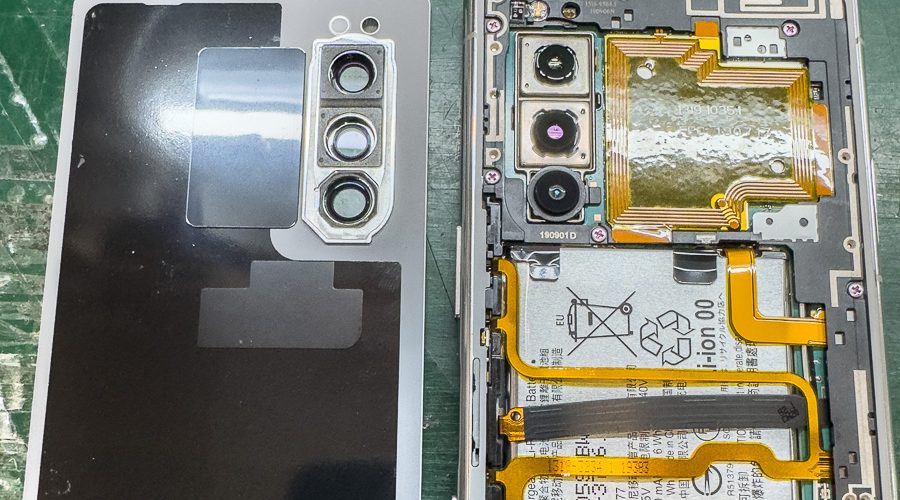

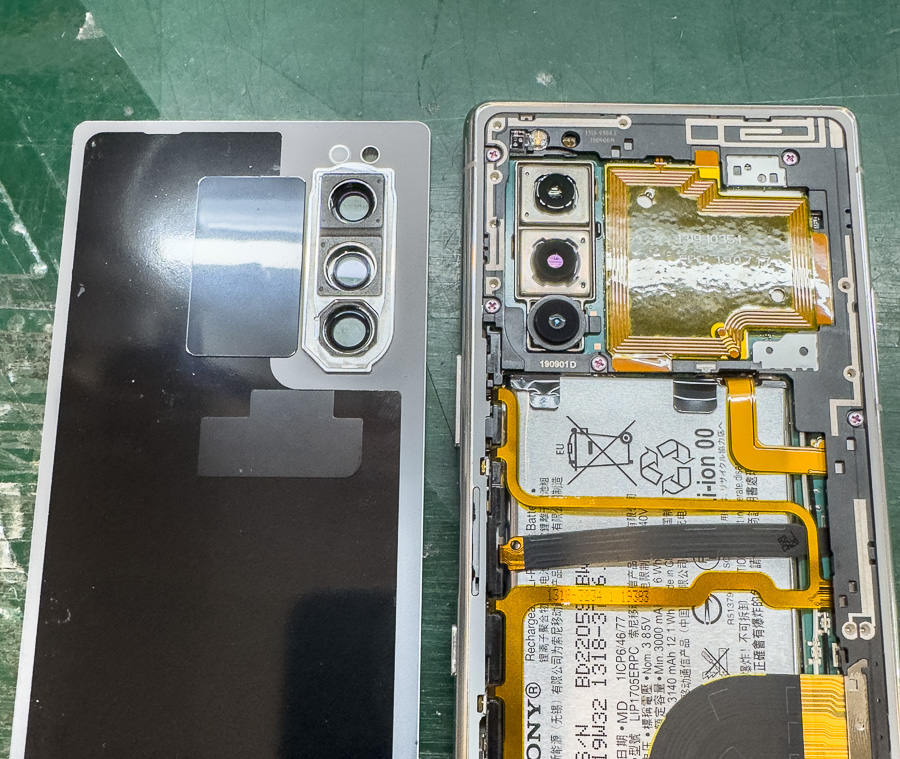

背面パネルを剥がして内部を観察します。
一度分解が行われた端末はプラスチックの破損、組付け不良などイレギュラーが起こっている可能性があるためいつもより慎重に作業を行います。

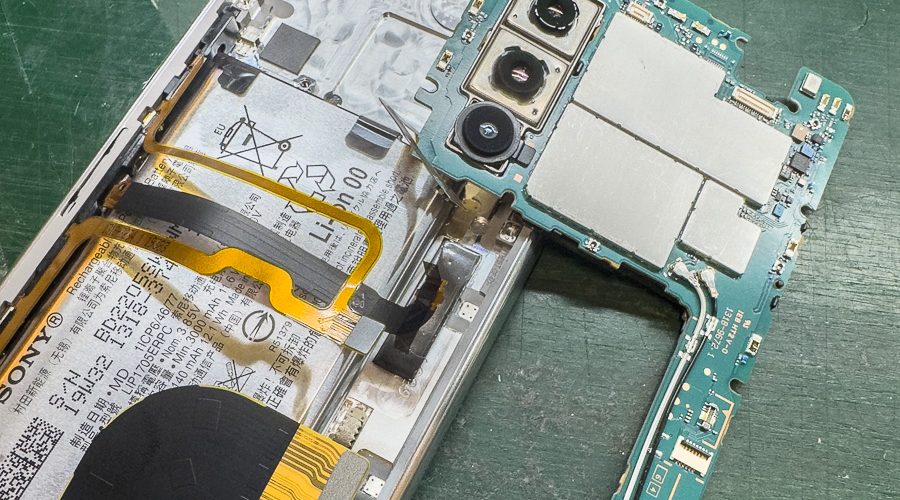

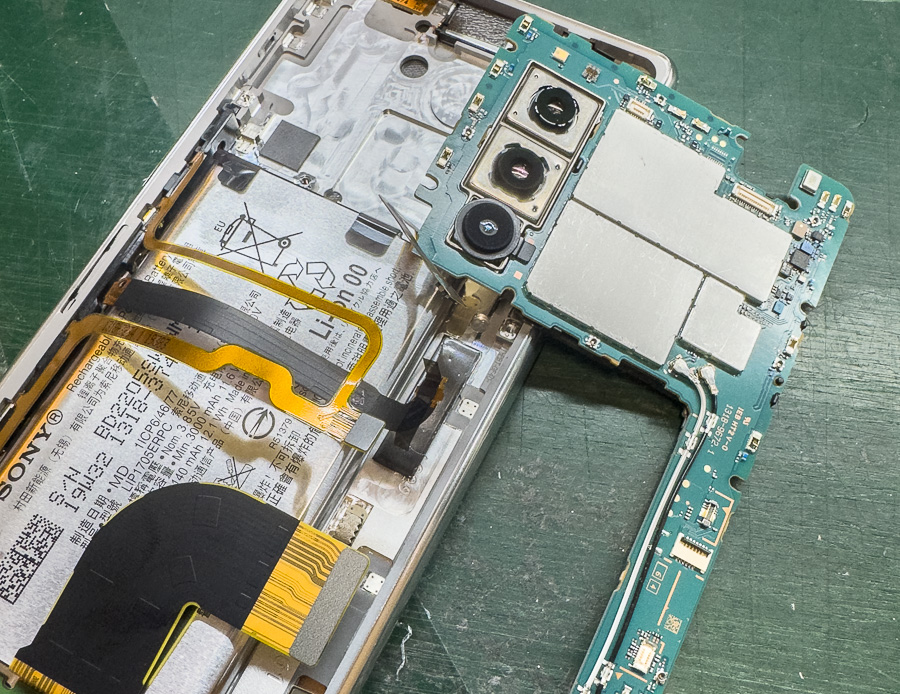

基板の取り外しが完了しました。
現状では大きなミスなども見受けられないため、前回の修理で実施されたCPUの再実装に問題がありそうです。

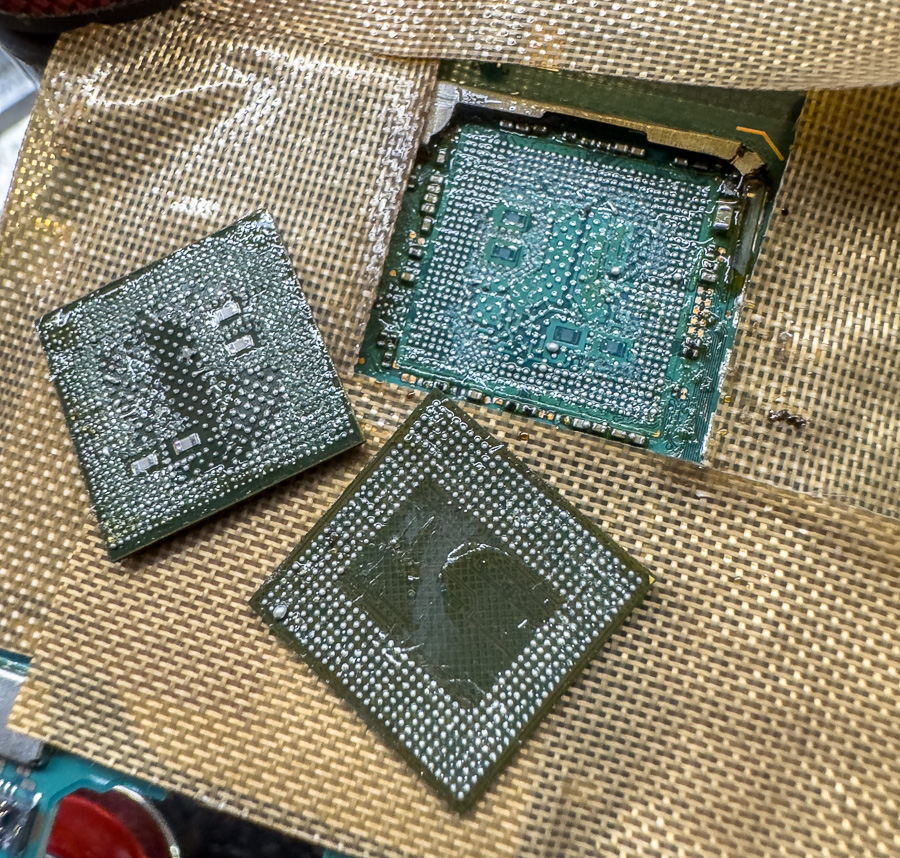

更に細かく状態を確認するため2層になっているCPUとメモリチップに熱を加えて基板から取り外します。
ここでチップ自体に破損が見つかった場合は、換えの効かないパーツのため当店でも復旧ができません。
今回は大きなキズなど見受けられないため再実装で直りそうな予感がしてきました。

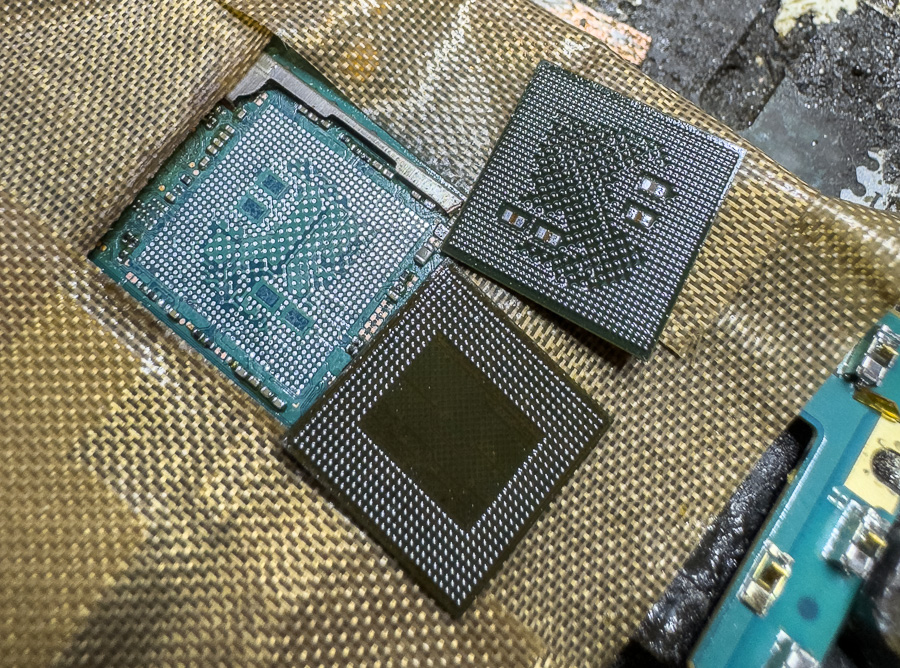

取り外したチップと基板に残った古いはんだをしっかりと清掃し、チップにリボールを行います。

この作業によって再実装の成功率が大幅に変わるため、いつものように慎重に作業を行います。（前回の作業はこのあたりがうまく行っていなかったのかもしれません、、）

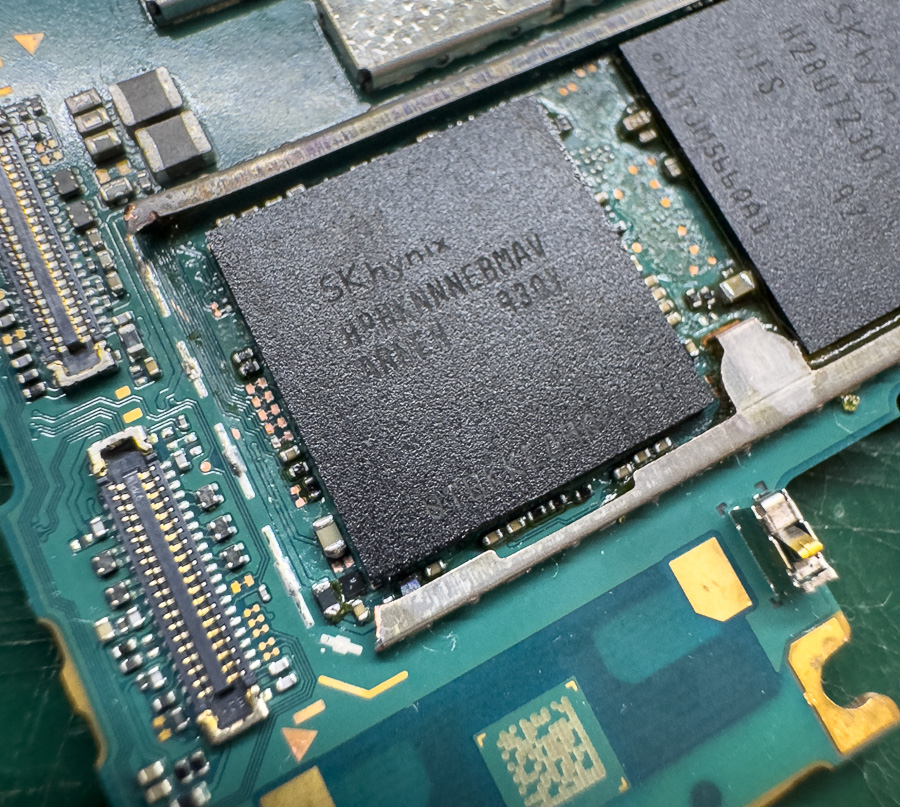

綺麗にリボールができたので基板に再実装します。
すでに修理歴のある端末のため、チップにこれ以上ダメージを与えないように熱をしっかりとコントロールしながら手早く作業を行います。

基板に再実装できたことを確認して、フレームへ全てのパーツを組み直します。

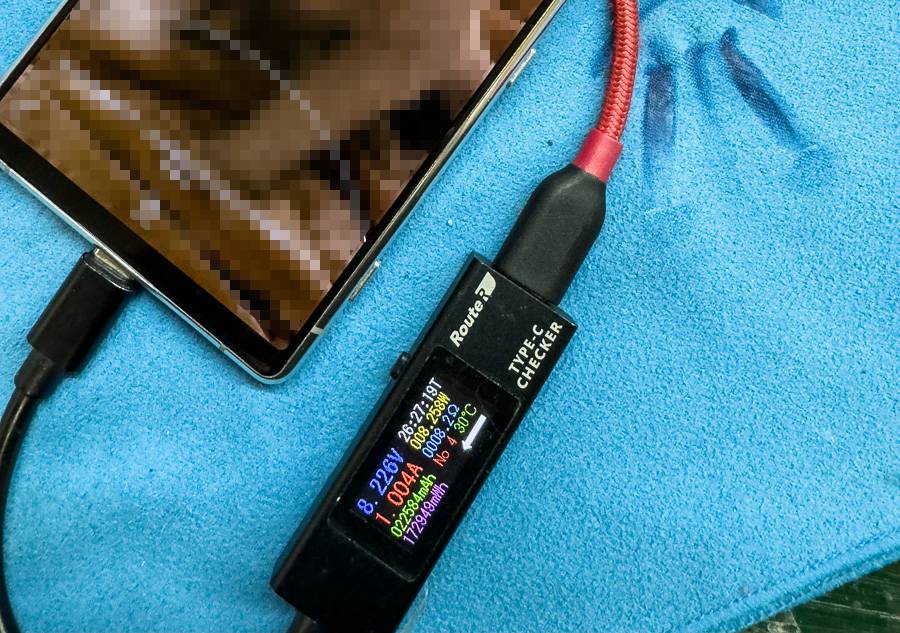

全て組み直したあとに電源を入れたところ無事に画面が表示されました！電流もしっかり流れています！
データも全て残っていたのでこれにて修理は完了です。

今回はCPU自体に破損が見られずほっと一安心です、、、
スマートフォンはパソコンと異なり、CPU、メモリチップ、ストレージなどが全てが紐づいており、一つでも破損してしまうとほぼデータの復旧ができない構造をしています。
経年劣化でもチップの破損は発生するため、大切なデータがある場合は定期的なクラウドバックアップなどを行い、不測の事態に備えておくと安全にご使用いただけるためオススメです。
