arrows 5G(F-51A) 画面交換修理 -滋賀-

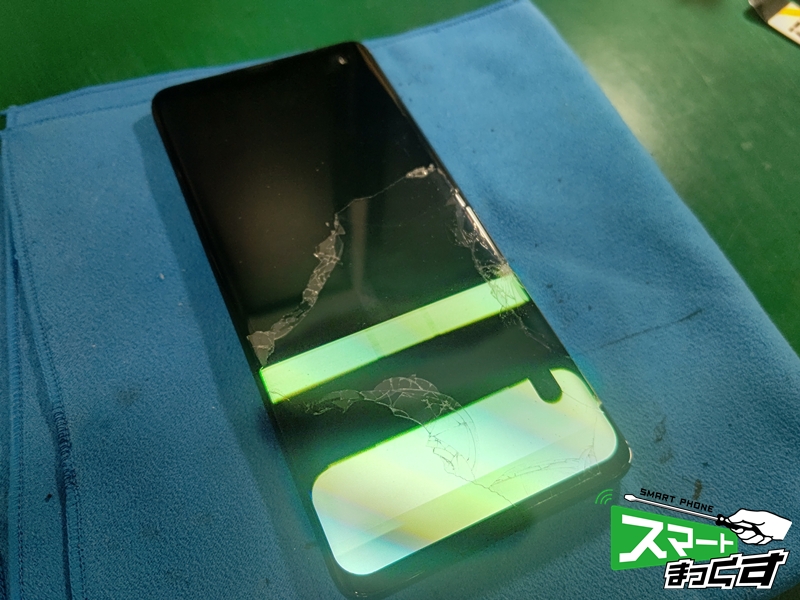

落下の衝撃で画面が割れて…

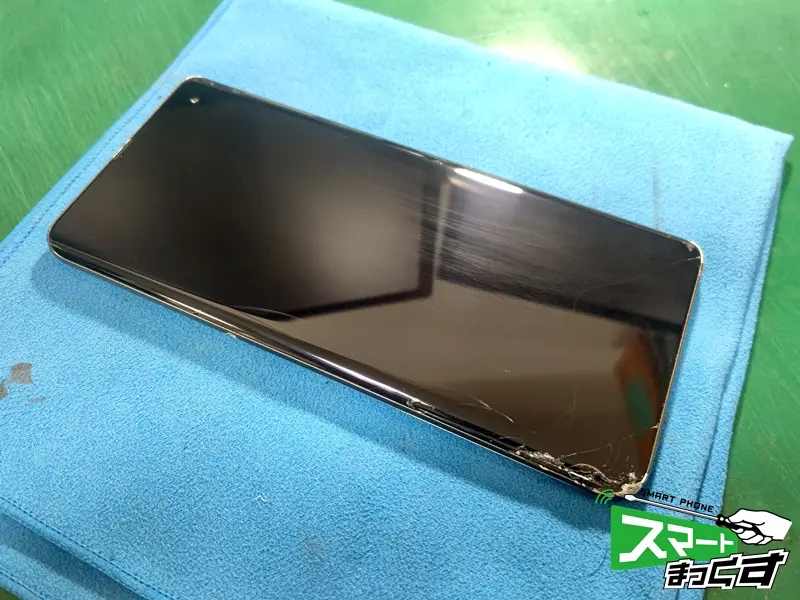

この度は富士通（FCNT）の「arrows 5G (F-51A)」の画面交換修理のご依頼を滋賀県草津市のお客様よりいただきました。スマートフォンを落としてしまい、画面のガラスが割れてしまったとのことです。ガラスが割れたまま使用を続けると、操作時に指を怪我してしまったり、割れ目から水分やホコリが入り込んで基板をショートさせてしまう危険性があります。また、徐々にタッチ操作が効かなくなったり、画面が真っ暗になってしまうなどの二次被害に繋がるケースも非常に多いです。メーカー修理やキャリアの補償ではデータが消去されてしまうことが一般的ですが、スマートまっくすでは故障した画面部品のみを交換するため、大切なデータはそのままで修理が可能です。それでは、修理工程をご紹介いたします。

修理風景

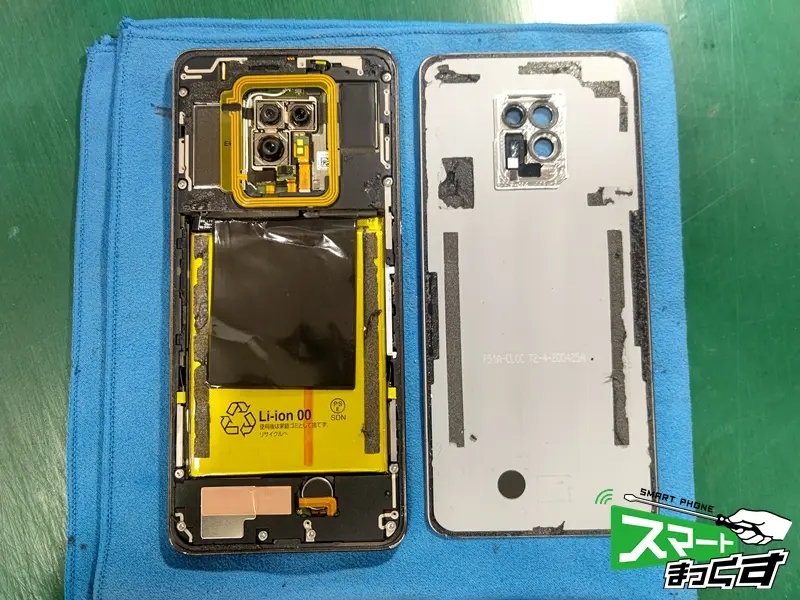

arrows 5Gは背面パネルから分解を行っていく構造です。背面パネルは強力な粘着テープでしっかりと固定されているため、専用のヒートマットで適切な熱を加え、粘着力を弱めながら慎重に剥離していきます。内部にはカメラや各種アンテナがあるため、工具を深く差し込みすぎないよう細心の注意を払います。

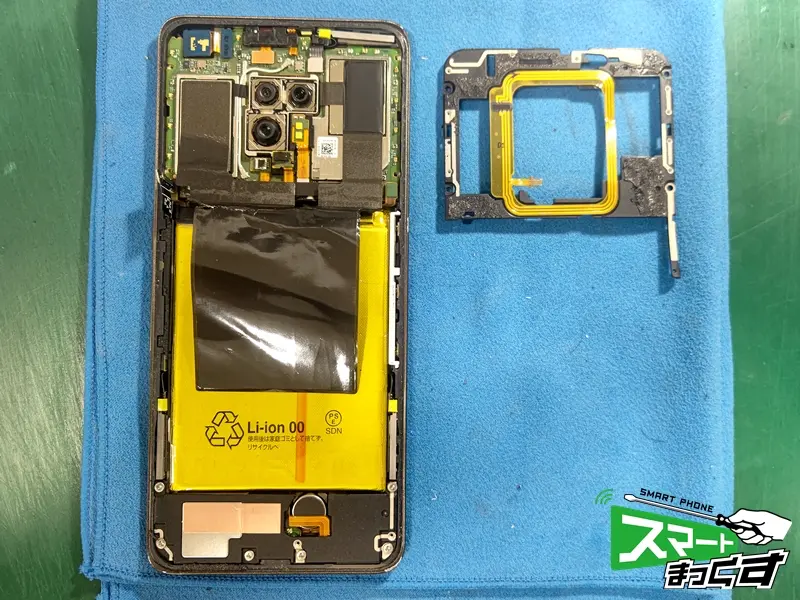

背面パネルを取り外すと、メイン基板やカメラユニットを保護しているプラスチック製のカバーが現れます。固定されているネジを外し、カバーを取り外すことで、基板上のコネクタ類にアクセスできるようになります。電子機器の修理において最も重要な「通電の遮断」を行うため、まずはバッテリーのコネクタを基板から外します。

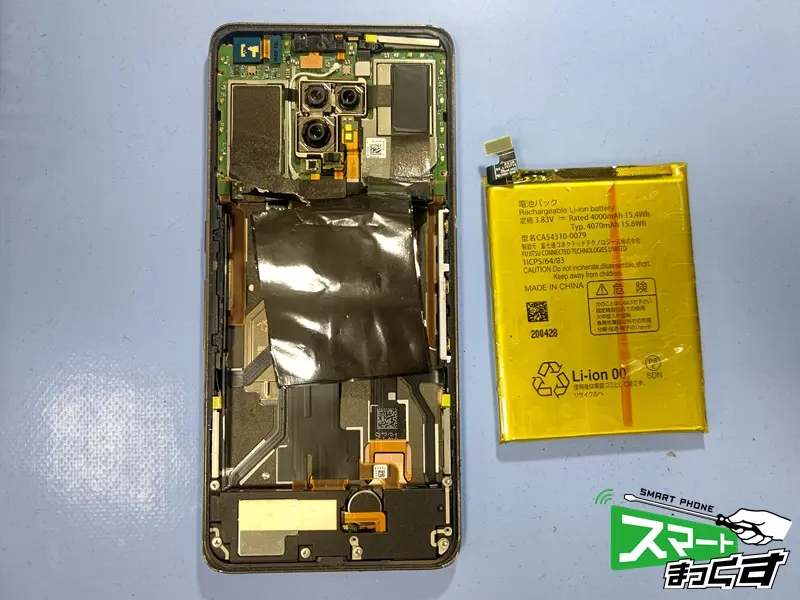

画面のパーツを交換するためには、画面から伸びているケーブルを基板から外す必要がありますが、arrows 5Gは構造上、バッテリーの下に画面のケーブルが配置されています。そのため、安全を確保した上で、本体に強力に接着されているバッテリーを、変形させないように慎重に取り外します。

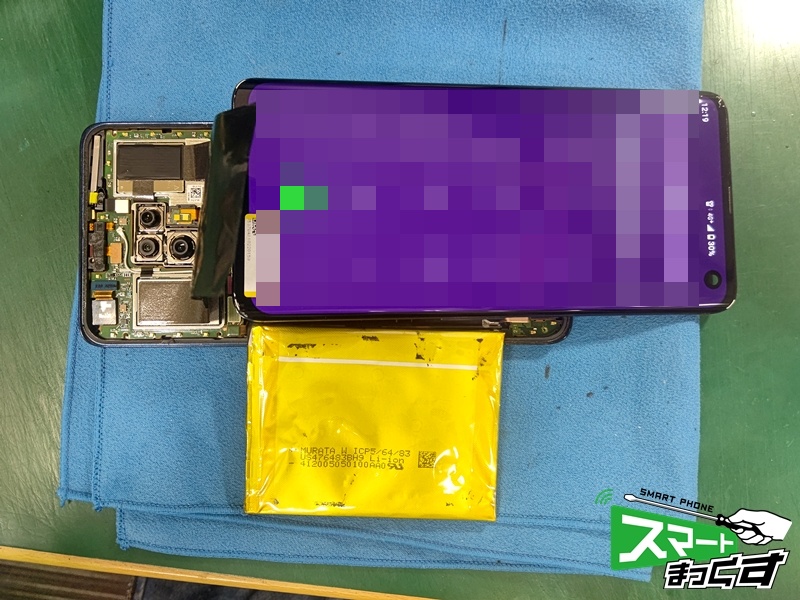

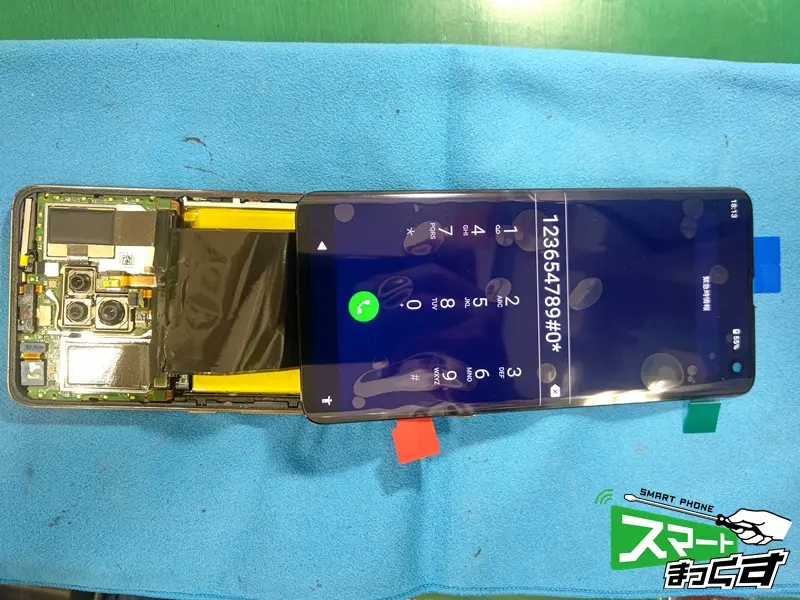

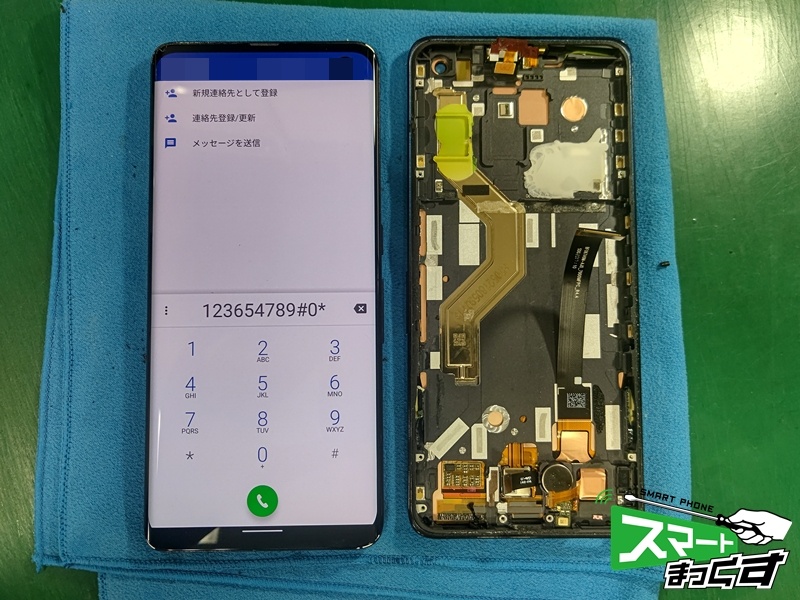

古い画面を剥がす前に、取り寄せた新しいディスプレイ部品のケーブルを基板に仮接続し、動作確認を行います。電源を入れて正常に表示されるか、タッチ操作にムラや無反応な箇所はないか、発色に異常がないかを隅々までチェックします。この事前のテストにより、組み上げ後の不具合を未然に防ぎます。今回は問題なく鮮明な表示と動作が確認できました。

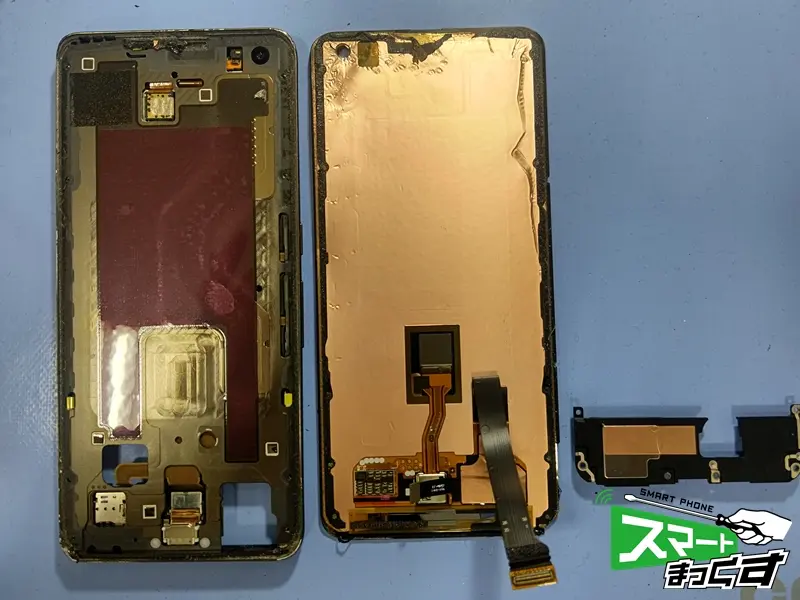

動作テストが完了したら、いよいよ割れた画面を本体フレームから取り外します。画面を取り外した後のフレームには、古い粘着テープの残りや微細なガラスの破片、汚れが付着しています。スマートまっくすでは、この「フレームの清掃」工程を非常に重視しています。汚れがわずかでも残っていると、新しい画面を貼り付けた際に浮きが生じたり、接着強度が著しく低下してしまいます。

修理完了です！

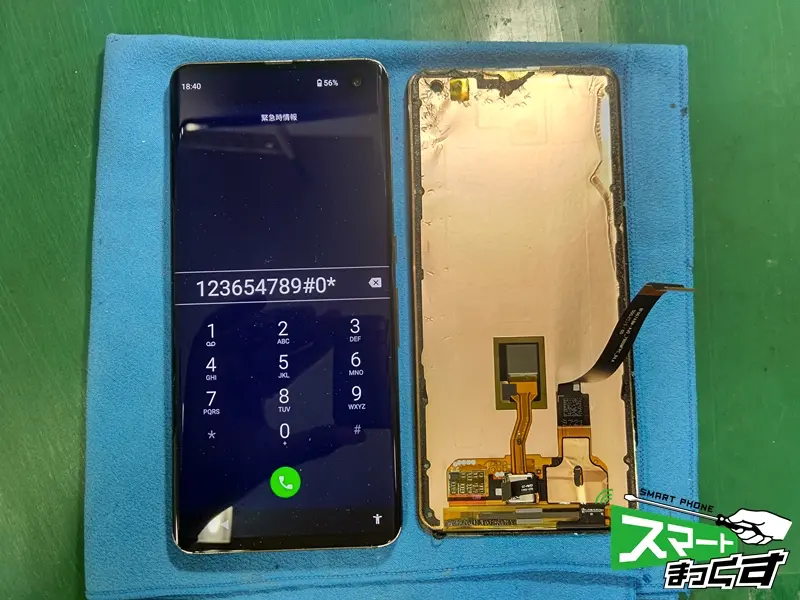

清掃したフレームに接着剤と両面テープを新しく施工し、新しい画面を丁寧に取り付けます。取り外していたバッテリーや内部カバー、背面パネルも元通りに組み上げ、専用の治具を使用して一定時間、均一に圧力をかけて圧着させます。しっかりと圧着が完了したら、最後にもう一度動作のテストし、問題がなければ修理完了です！ガラスが割れてしまっていたarrows 5Gが、お客様の大切なデータもそのままで、綺麗に蘇りました。「画面が割れた」「映らない」「データを取り出したい」とお困りの際は、ぜひお気軽にご相談くださいませ。

作業の詳細＆修理費用

メーカー	富士通
シリーズ	arrows
機種名	arrows 5G
故障内容	ガラス割れ
作業内容	画面交換作業
作業時間	約90分～120分即日対応可能 ※予約状況・部品在庫によって前後します。
修理店舗	［滋賀］エルティ932店
