電源を入れてもロゴの画面で固まって起動しない状態

今回は電源を入れてもロゴの画面で固まってしまい、全く起動しなくなってしまったBlackBerry KEY2の修理事例のご紹介です。
実はこの症状、昔からKEY2で頻発していました。
極稀にバッテリー交換で復旧する事例もありますが、多くの場合は基板故障が原因となります。
今回の症状も基板が疑わしいので早速調査を開始します。

まずは分解を行い内部の状態を検査します

実は今回のご依頼品は同業他社様で一度修理歴があります。
修理歴がある場合は端末にダメージが入っている場合があるので、通常よりも慎重に作業を進めます。


といったところで、早速破損を見つけてしまいました。
他社様がアンテナ線の取外しを力任せに行ったようで、基板の根本からパーツがボロっと取れてしまっていました。
こちらははんだで補修が可能なので後でしっかり修理を行います。

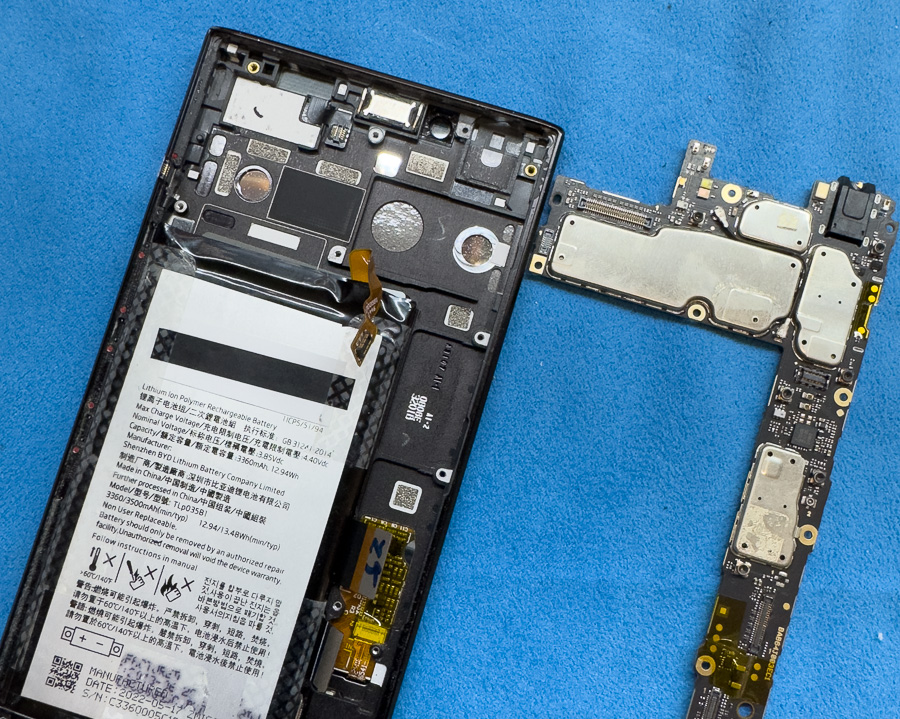

blackbery key2 ロゴで止まって起動しない症状の修理-6

続けて起動不良の調査を進め、バッテリーの仮付けなどを一通り試しましたが症状は改善しませんでした。

基板をくまなく検査します

おそらく基板原因ということがわかったので、基板を取り外し詳細に検査します。
調べた結果、CPU周りに異常があることが判明しました。

CPUを取り外します

おそらくCPUと基板の接点に不良が起きているので、CPUのリボールと再実装で改善を図ります。
温度を適切に管理しながらはんだを溶かし、CPUを基板から取り外します。
※リボールや再実装の詳しい作業内容はこちらをご参照下さい。→Google Pixel 5a 起動不良修理

アンダーフィル(強度を増すために充填されている樹脂のようなもの)やはんだを丁寧に清掃し、CPUにはんだボールを作成します。

今回もきれいな粒を作成できました。この仕上がりによって再実装時の成功率が大きく変わるため非常に重要な作業です。

CPUの再実装を行います

CPUを仮置きし、上から熱を与えながら慎重に基板へ実装します。
無事に再実装ができたら本体を元通りに組み上げます。

無事に修理完了です!

全てのパーツを元通りに組み直し電源を投入した所無事に起動ができました!
※壊れていたアンテナ線も補修済みです。
データも無事だったのでこれで修理は完了です!

この度も基板修理のご依頼を頂き誠にありがとうございます。

起動不良の原因となるCPUのはんだ劣化は、使用期間や機種の特性(CPUが熱を持ちやすいなど)によって発生するため、「CPUが熱くなりやすい機種を長く使用している」といった場合は潜在的に起動不良が発生しやすい状況になっています。
もし症状が発生してお困りの場合は是非当店までお気軽にお問い合わせくださいませ。

作業の詳細 & 修理費用

メーカーBlackBerry(ブラックベリー)
シリーズKey
機種名

Key2

故障内容ロゴストップ
※ロゴで固まって起動しない
作業内容CPUのリボール作業
作業時間

1日〜7日ほど
※予約状況・部品在庫によって前後します。

修理料金要お問い合わせ
