ROG Phone6 4年程使用してバッテリー持ちが悪くなった端末のバッテリー交換【滋賀】

この度はASUSのゲーミングスマートフォン「ROG Phone 6」のバッテリー交換修理のご依頼を三重県のお客様よりいただきました。
4年程使用されているとのことで、さすがに4年も経つと経年劣化でバッテリー持ちが悪いとのこと。
この機種はバッテリーが左右に2つ搭載されている構造の他、バッテリーケーブルが基板の下を通っている構造のため、一般的なスマートフォンよりも内部構造が複雑で分解難易度が高い機種です。
また当店では故障したバッテリーのみを交換するため、大切なセーブデータなどはそのままで修理が可能です。
それでは、早速分解に取り掛かります。

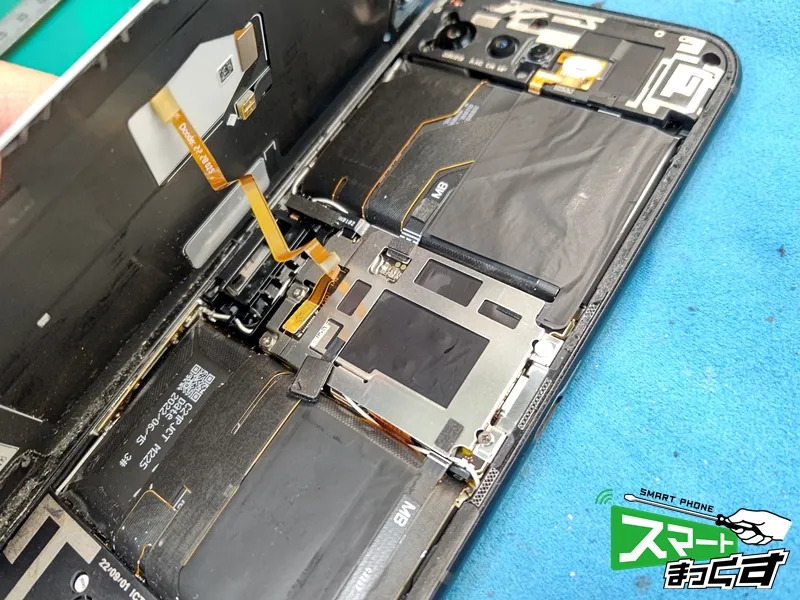

ROG Phone 6は背面パネル側から分解を行っていく構造です。
背面パネルにはLEDが採用されており、背面パネルと基板がケーブルで繋がっています。勢いよく開けると断線してしまう恐れがあるため、注意が必要です。

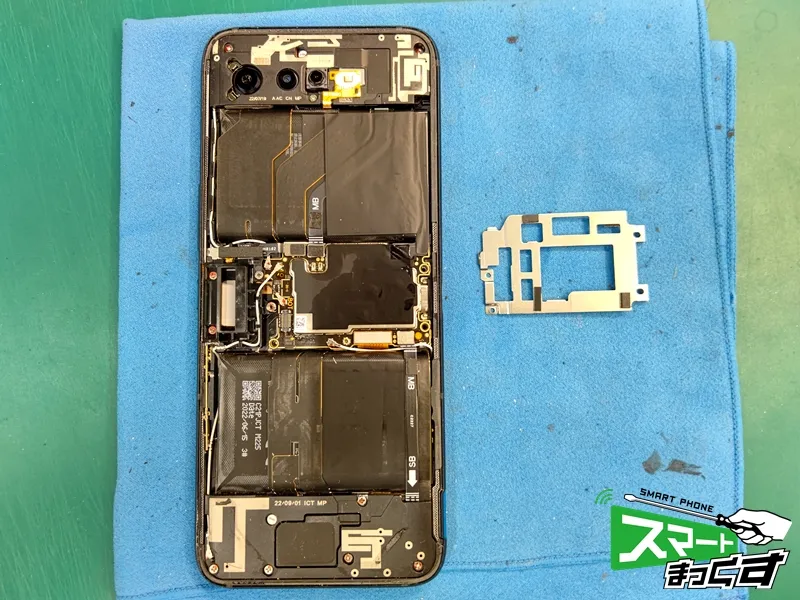

その後、基板上のカバーをが取り外し、バッテリーコネクタを外します。これで通電を遮断できましたので、バッテリー交換に向けて作業を進めます。

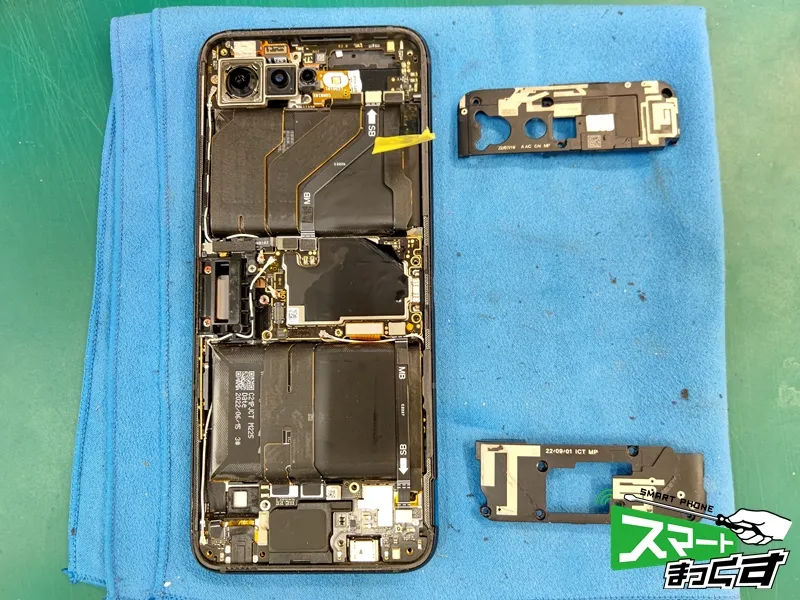

その後、上下カバーを取り外し、バッテリーの仮組みテストへと移ります。

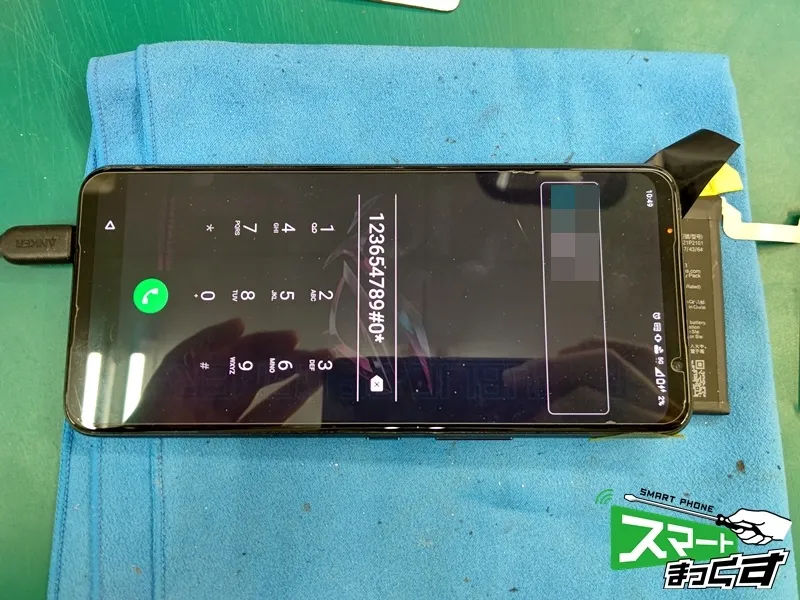

新しいバッテリーのコネクタのみを接続し、問題無く起動するか、充電が増えていくか等確認していきます。
起動の確認もでき、バッテリー残量も順調に増えていくことが確認できましたので、いよいよ本格的な分解へと進みます。

ここからがROG Phone6の難易度の高い工程です。

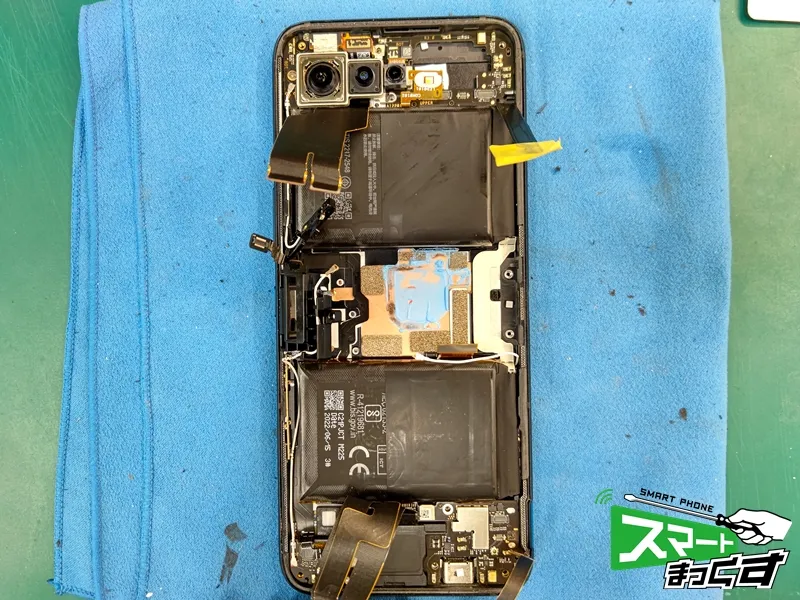

メイン基板には様々なケーブルが接続されており、2つに分かれたバッテリーの間にメイン基板が配置されています。またバッテリーのケーブルが基板の下を通っているため、バッテリーを外すにはメイン基板を一度本体から取り外す必要があります。メイン基板と上下サブ基板に接続されているケーブルやアンテナケーブル、サイドボタンケーブル等、ほぼ全てのケーブルを外し、メイン基板を慎重に取り外します。

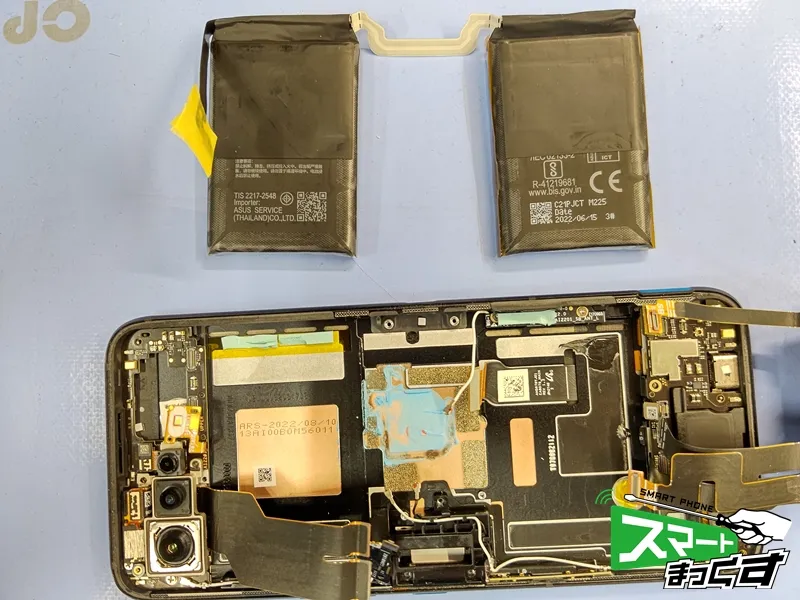

いよいよバッテリーの取り外しです。バッテリーの取り外し時にも注意が必要となります。
バッテリーの下には画面のケーブルが通っており、側面部分にもいくつか部品が取り付けられております。取り外しの際にアプローチする方法を間違えると破損に繋がりかねないので、慎重かつ工夫して取り外していきます。

古いバッテリーを取り外し、新しいバッテリーの取付が完了しましたら、取り外していたメイン基板や複数のケーブル、カバー類を元通りに組み上げます。
部品点数も多く、組み戻していく際も元々の配置や取り付け方を覚えておく必要があるため、全体を通して分解難易度が高い機種となります。

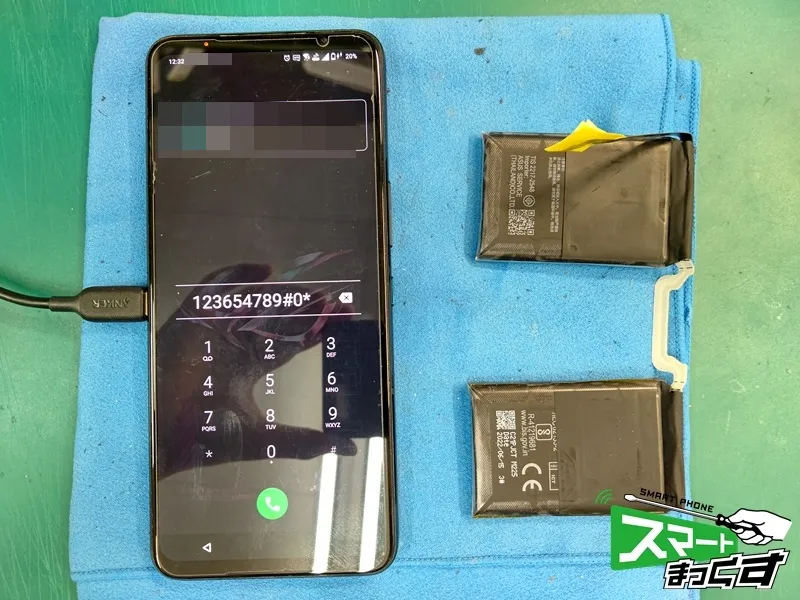

部品の過不足なく、元通り組み戻しが完了しましたら、最後にもう一度、充電の溜まり具合や各ボタンの反応、タッチ操作などの基本動作に問題がないかを確認し、お客様へお渡しいたします。お客様の大切なデータもそのままの状態で、再び快適にお使いいただけるようになったのではないかと思います。
「最近バッテリーの減りが早い」「バッテリー残量が残っているのに電源が落ちる」などのお困りごとがございましたら、ぜひお気軽にご相談くださいませ！
