ROG PhoneⅢ ZS661KS ディスプレイ交換修理

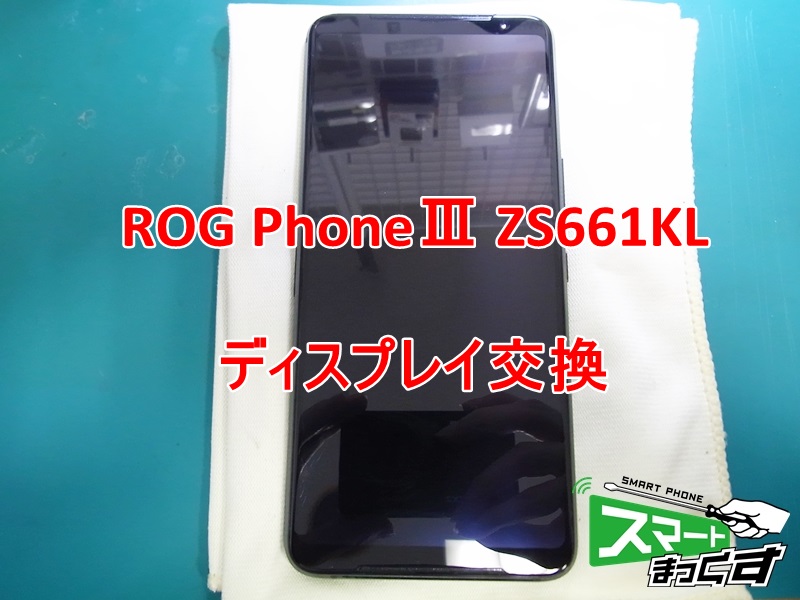

ROG PhoneⅢ
ROG PhoneⅢ ヒビ
表示パネルにヒビが…。

いつもスマートまっくすをご愛顧いただき誠にありがとうございます。
スマートまっくすエルティ932店でございます。

さて、今回ご依頼いただきましたのはASUS ROG PhoneⅢ ZS661KSでございます。
ROG Phoneシリーズおなじみの衝撃により、表示パネルにヒビが入り、全く映らないといった状態になります。

こちらの機種はゲーミングスマートフォンとなり、こちらの機種の大きな特徴といえば、リフレッシュレートが144Hz、応答速度が1msと思われます。
144Hz,1msに対応したスマートフォンは非常に少なく、もはやゲーミングモニターです。

しかし、表示パネルが割れてしまい、映らなくなってしまっては意味がなくなってしまいますので、早速交換していきましょう。

リアパネルから分解をしていきます。

ROG PhoneⅢ リアパネル分解
リアパネル取り外し

まずはリアパネルを取り外していきます。
ROG Phone初代、ROG PhoneⅡとはリアパネルの形状が異なり、よくみるリアパネルの形となっております。
また、指紋センサー等もついておりませんが、慎重に取り外していきます。

ROG PhoneⅢ 部品取り外し
プラケット当取り外し

ディスプレイを交換するためには基板を取り外す必要がございますため、プラケットやヒートシンク、その他スモールパーツを取り外していきます。

ROG PhoneⅢ コネクタ

コネクタが一か所に密集している部分もあるため、慎重にコネクタを外していき、基板を持ち上げる際は、コネクタが基板に引っ掛かり、破損しないよう慎重に持ち上げていきます。

ROG PhoneⅢ 基板取り外し
基板取り外し完了

基板の取り外しが完了しましたら、いよいよ本命のディスプレイ部分に取り掛かれます。

ディスプレイを取り外していきます。

ROG PhoneⅢ ディスプレイ取り外し
ディスプレイ取り外し

基板の取り外しが完了しましたら、ディスプレイを取り外していきます。
ROG PhoneⅡと同様に接着剤にて固定されておりますので、熱を加えながら、取り外していきます。
ディスプレイを取り外した後、真っ先に指紋センサーに養生を行っていきます。
万が一、このセンサーを誤って触ってしまうと、指紋の読み取りに影響が出る可能性がございますため、用心しておきます。

ROG PhoneⅢ 指紋
ディスプレイ側指紋部分

ちなみにROG PhoneⅢもROG PhoneⅡ同様にディスプレイ側の指紋認証部分が透けており、ここから指紋を読み取っております。
そのため、指紋センサーに位置するところにヒビ割れ等があると、指紋を読み取ってくれなくなる可能性もあります。
(ROG Phonesシリーズの場合、表示は問題なく、ヒビ割れのみというケースは少ないですが…。)

古い接着剤を除去、掃除を行い、ディスプレイを組み込みます。

ROG PhoneⅢ ディスプレイ交換完了
修理完了!
ROG PhoneⅢ Auraライト
Auraライトもバッチリです。

新しいディスプレイユニットを組み込んでいき、基板、スモールパーツ等も逆の手順にて戻していき、修理完了でございます。
タッチ、表示も動作しており、滑らかな画面表示が帰ってきました。
背面ロゴのAuraライトも問題なく点等しております。
やはり、自分で所持している端末(60Hz)と比べても144Hzはすごい滑らかです。

ROG Phoneシリーズは通常のモデルに加えてテンセント版もございます。
「テンセント版でも修理できますか?」といったお問い合わせを頂きますが、テンセント版でも修理対応可能でございます。
落下により画面が映らなくなった等ございましたら、お気軽にご相談くださいませ。

対応実績

今回は画面割れで岐阜県の方よりご依頼いただきました。表示は問題無く、割れのみです。

新しい画面を仮組し、新しい画面に不具合は無いか確認します。

テストが終わりましたら、基板を取り外していきます。基板をつけたままでは交換が困難なため、取り外し必須です。

無事、画面交換完了です!全体的に入っていたヒビも無くなり、綺麗になりました。
