Nothing Phone (3a) ガラス割れ画面交換修理【即日対応】

今回は画面のガラス部分が割れてしまった「Nothing Phone (3a)」の画面交換修理事例のご紹介です。

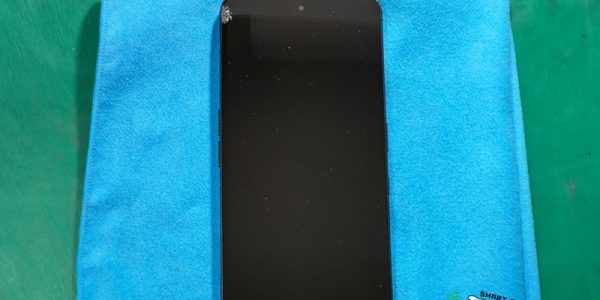

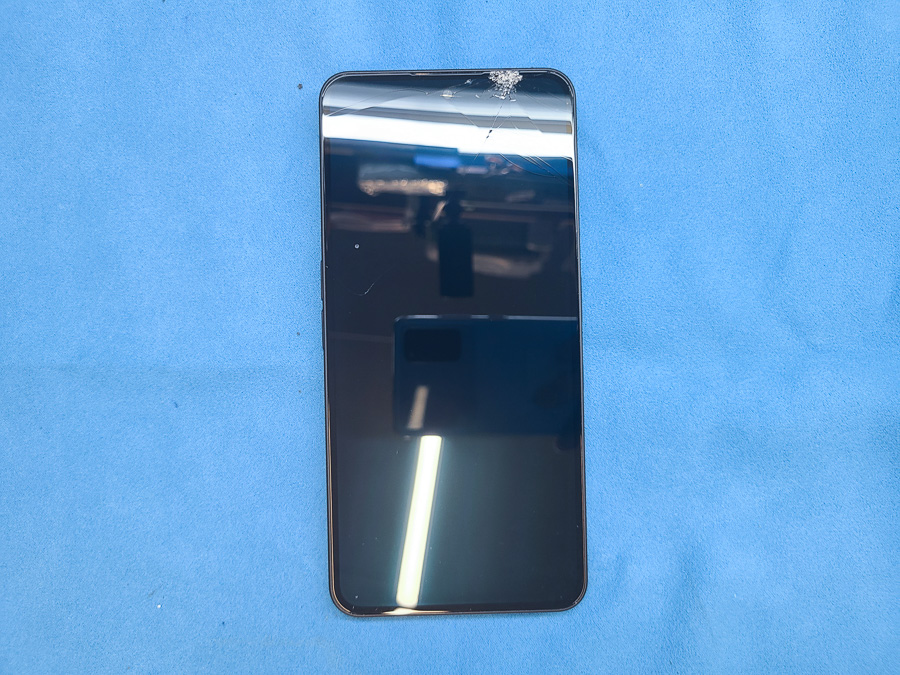

まずは店頭にて端末の状態を確認します。
表示やタッチ、各種動作に問題はありませんが画面右上を起点にガラスが割れてしまっています。

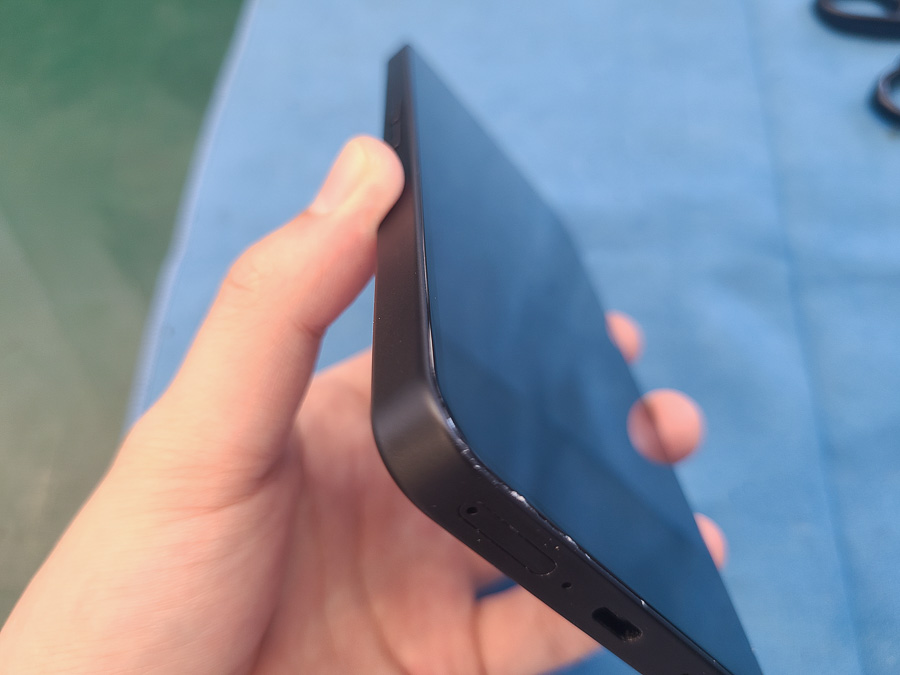

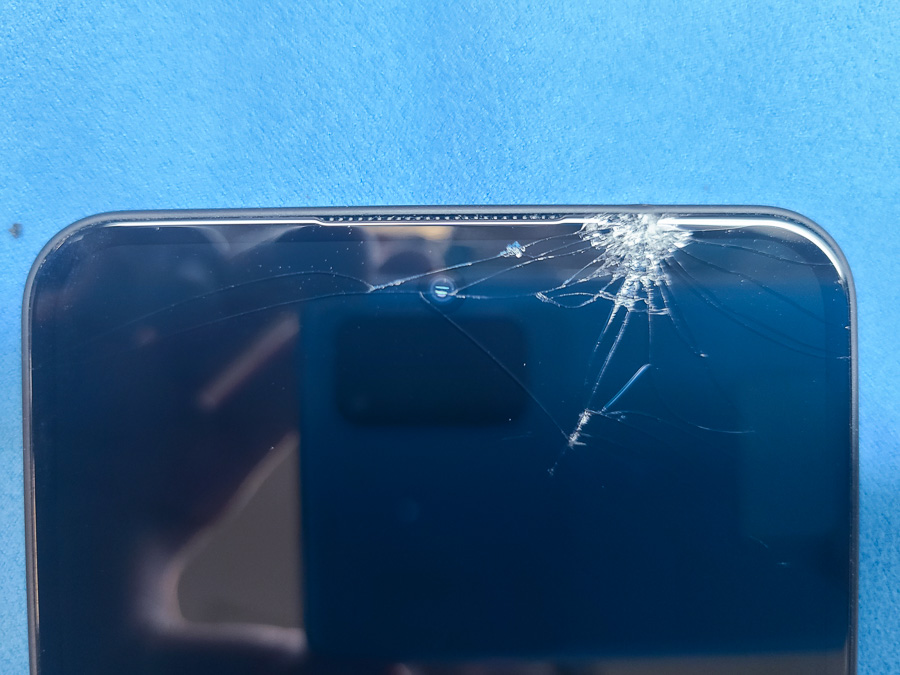

拡大してみると、割れの起点となっている場所が粉々になってしまっていました。
このまま使用を続けると内部の液晶が破損してしまったり、指を怪我する可能性もある状態のため、早速画面交換を行っていきます。

まずは背面パネルを剥がしていきます。

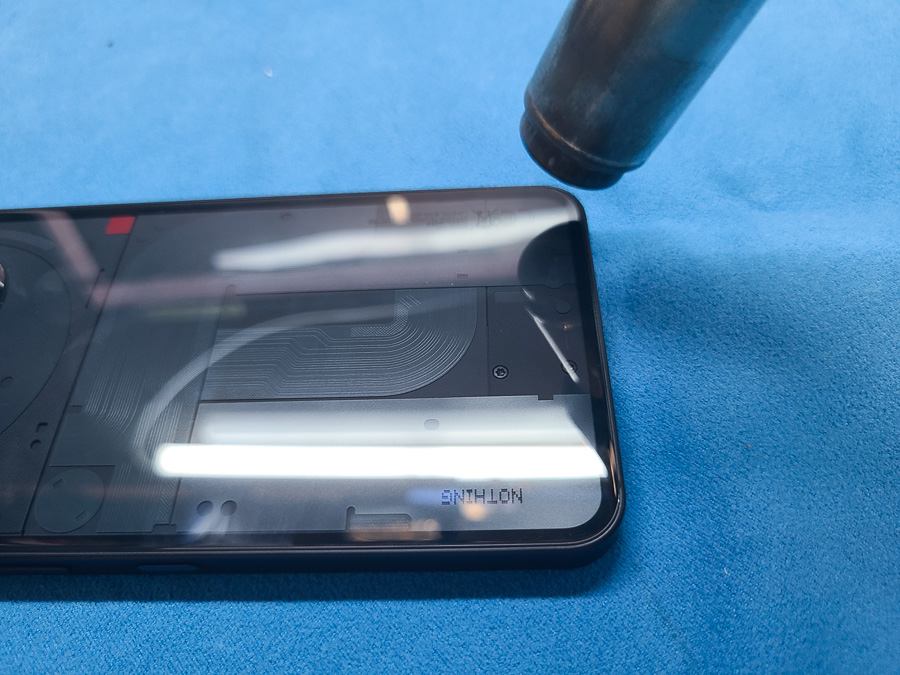

背面パネルの一部を軽く温めて、貼り付けに使用されているテープを柔らかくします。

背面パネルとフレームの隙間に柔らかいカードを差し込んで、内部のテープをカットしていきます。
こちらの機種は透明の美しい背面パネルが特徴なので、傷をつけないように丁寧に行います。

ある程度剥がれたらテコの原理でパネルを持ち上げます。

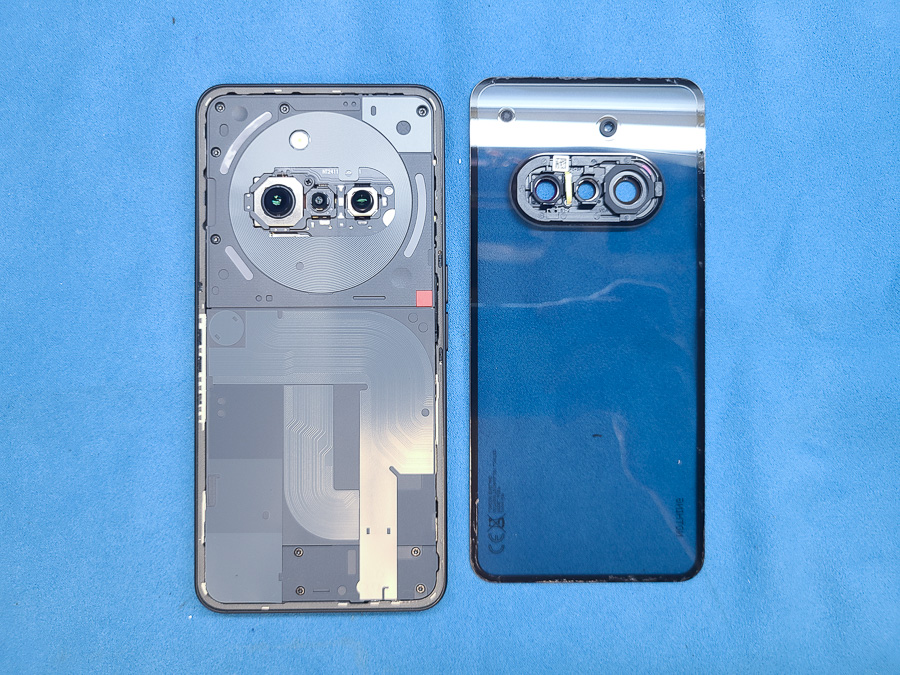

無事に剥がすことが出来ました。

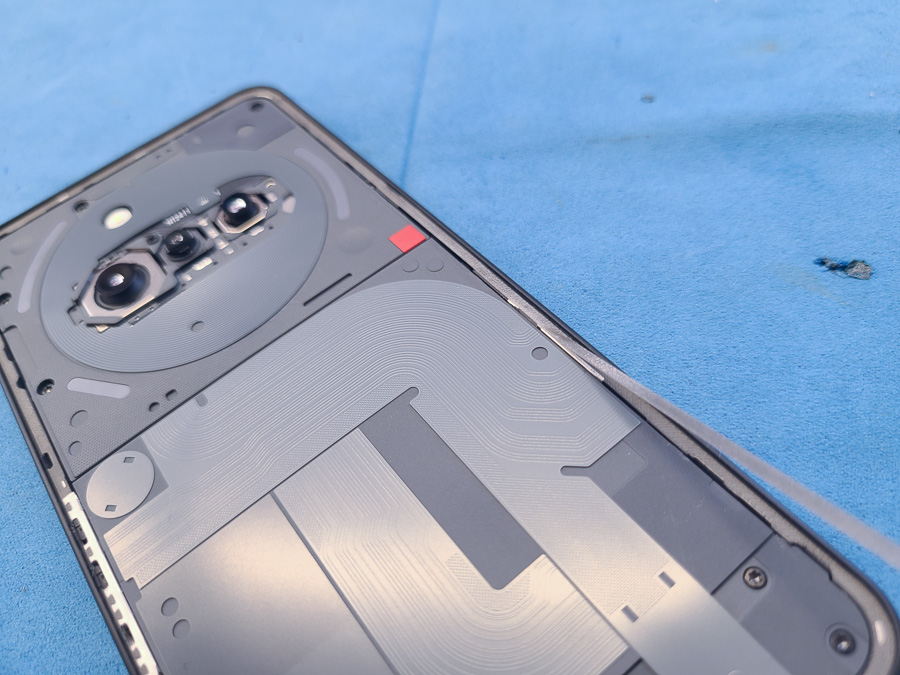

各所にテープが残っているので、全てキレイに清掃しておきます。

引き続き内部の分解を進めます。

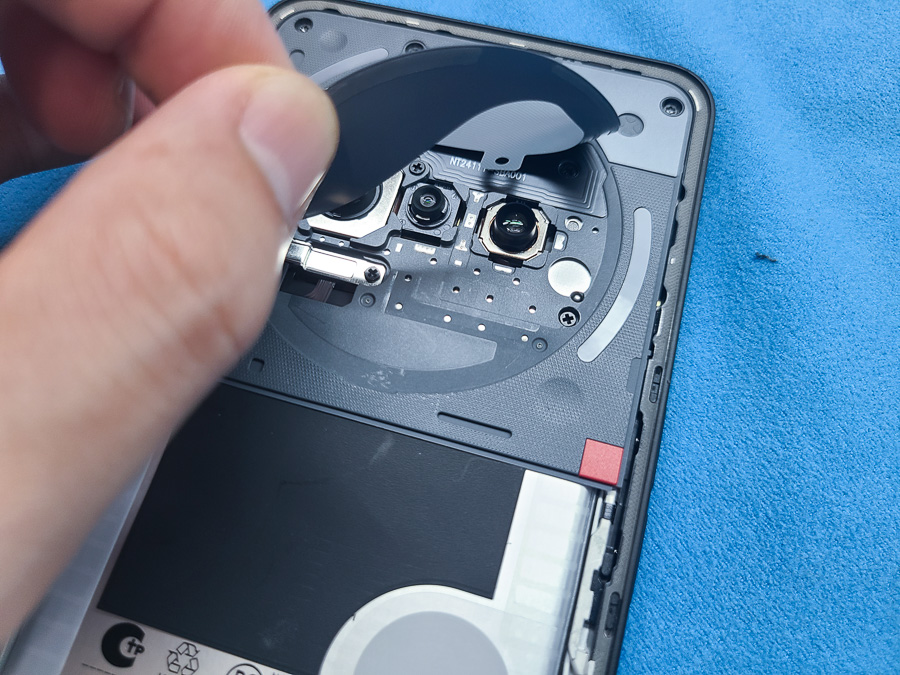

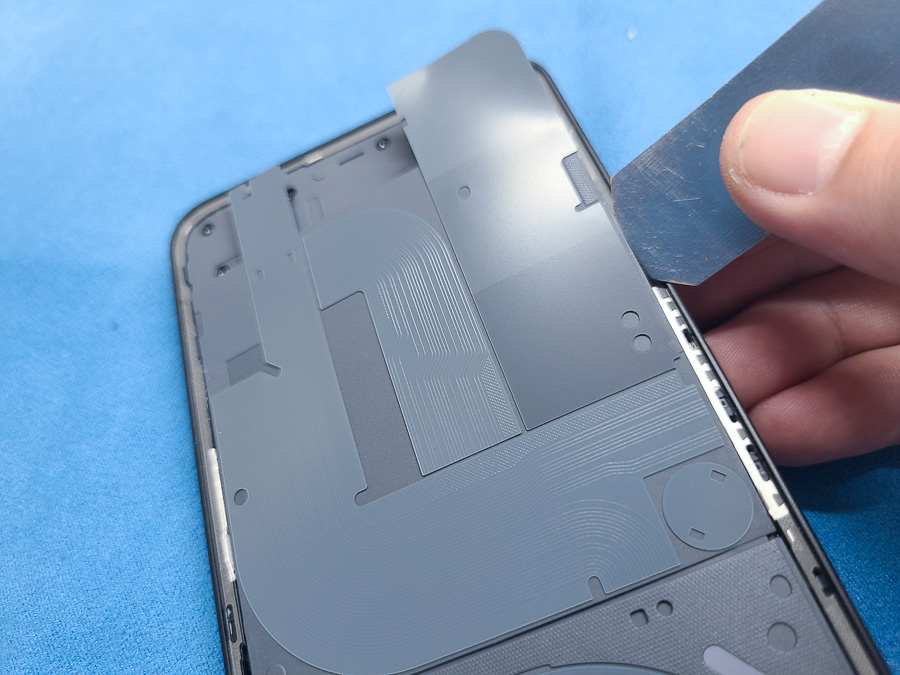

Nothing Phoneは随所に飾り用のパーツが取り付けられているため、必要な部分を順に外していきます。

外すと金属プレートが現れるため、こちらも取り外します。

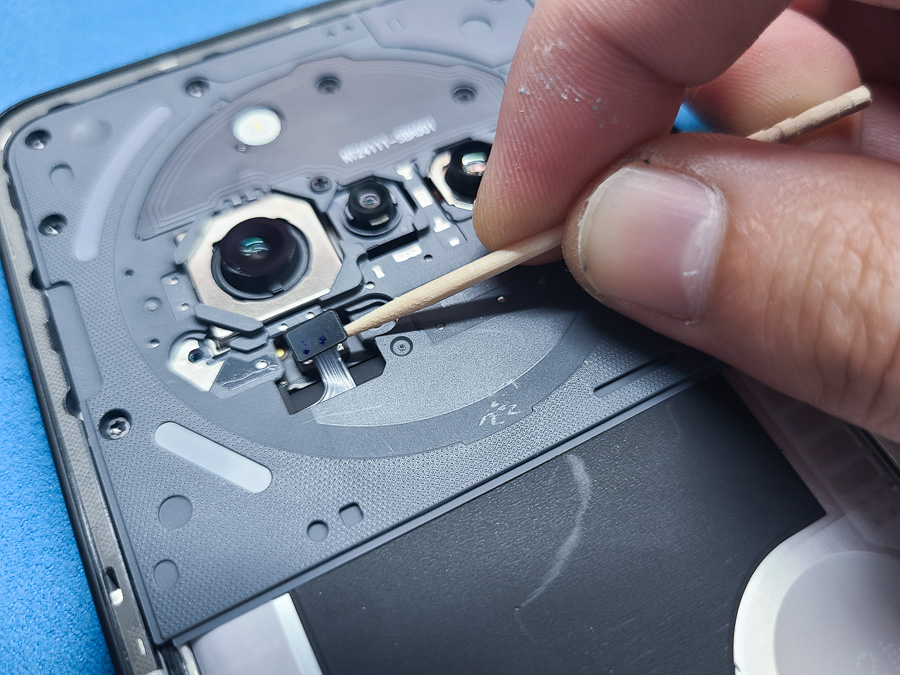

その下のコネクタも外します。

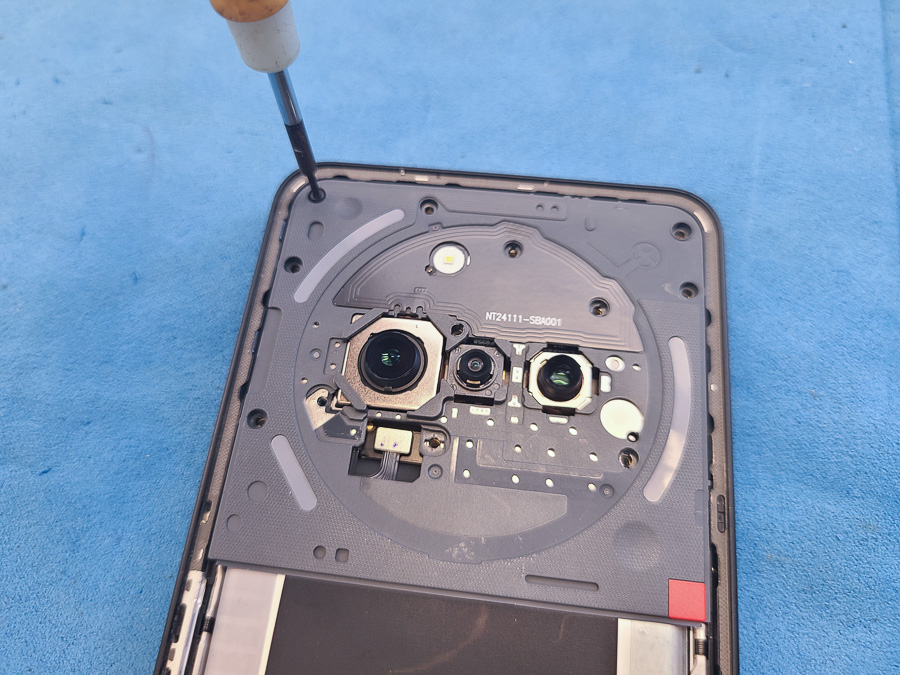

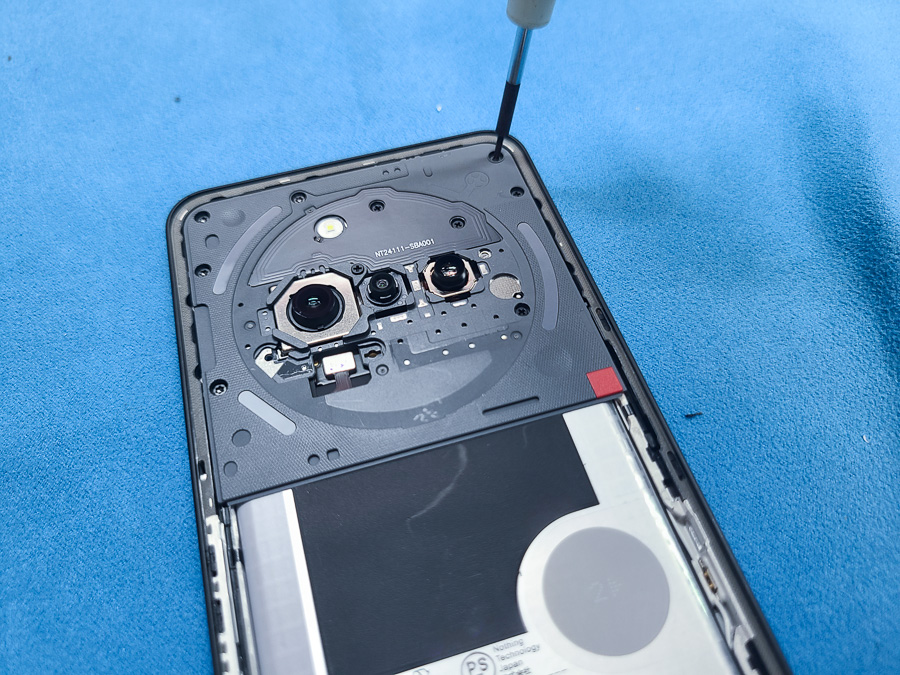

次に、ブラケットを固定しているネジをすべて外します。

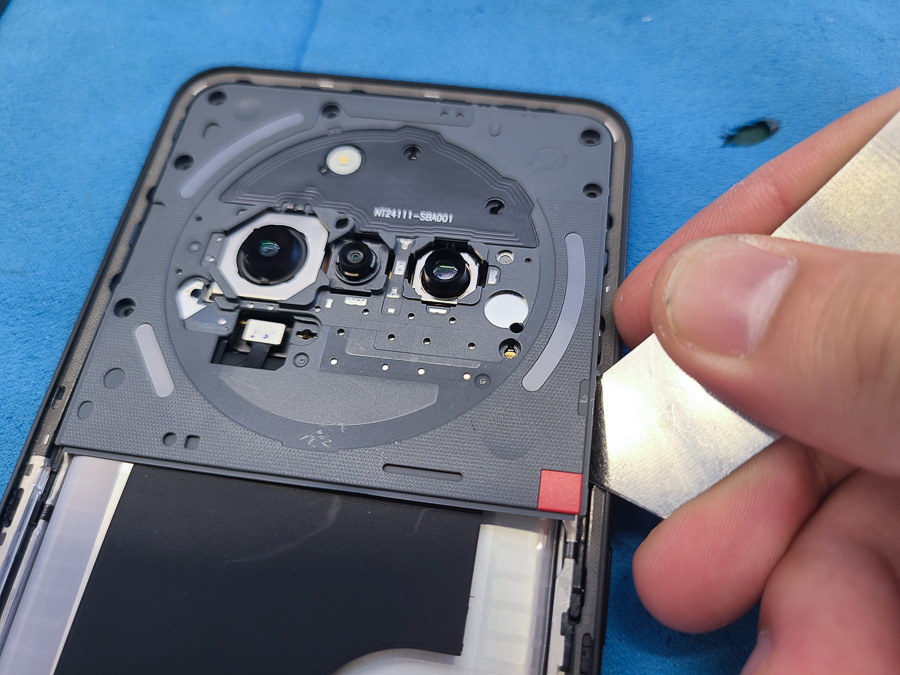

ブラケットを外せるようになったので、隙間からヘラを差し込んで持ち上げます。

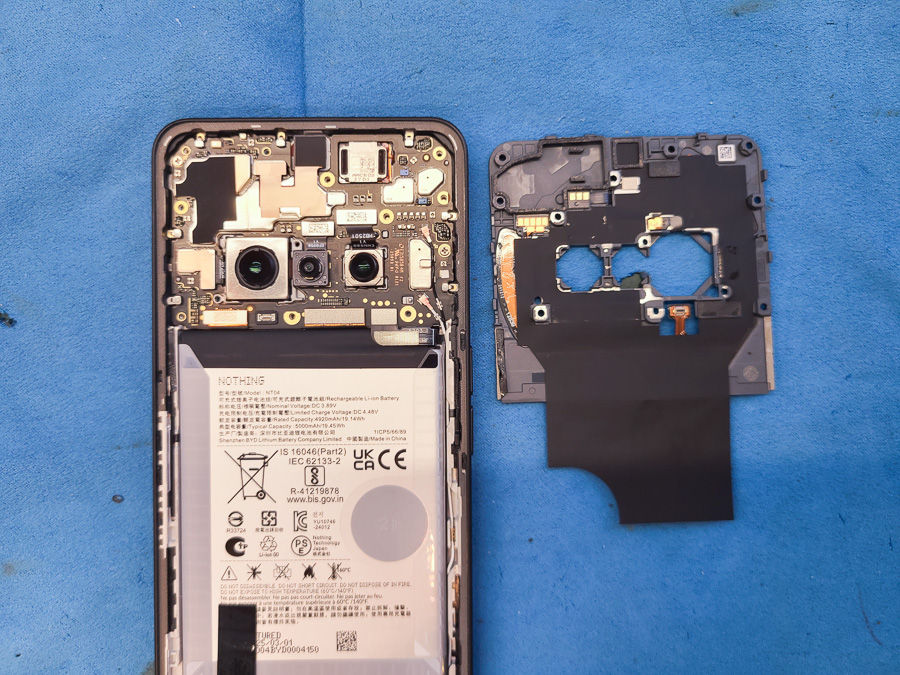

取り外しが完了しました。
Nothingシリーズの中では比較的単純な構造をしていますね。

メイン基板にアクセスできるようになったので、新しい画面を基板に仮接続して、動作の確認を行っていきます。

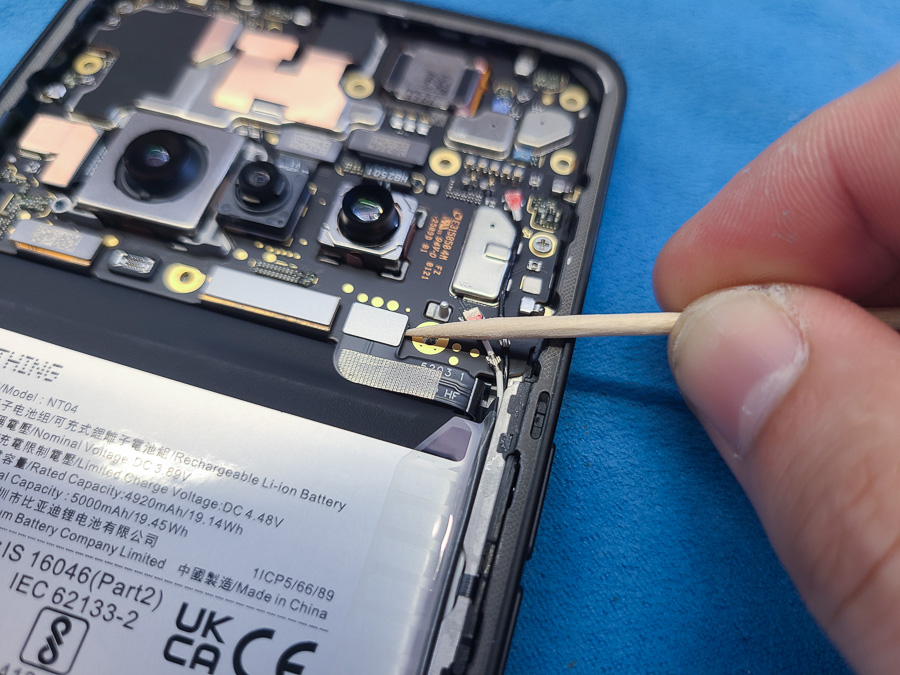

まずは、安全のために最優先でバッテリーコネクタを外します。

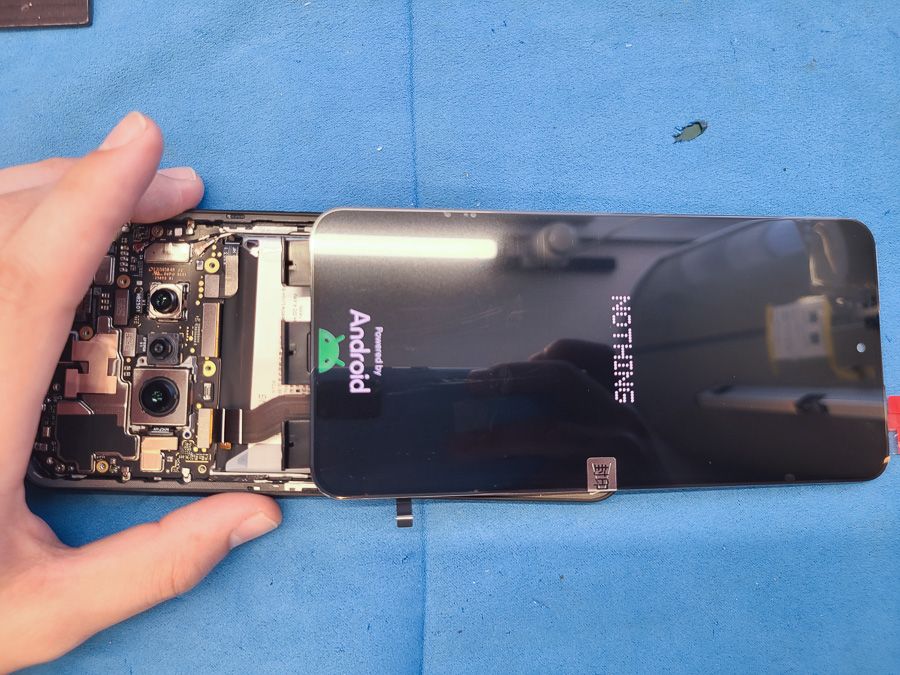

新しい画面を基板に接続して、バッテリーコネクタを再度取り付けて電源を投入します。
表示やタッチの動作を念入りに確認して、問題が無ければ実際に交換していきます。

動作に問題が無かったので、割れた画面をフレームから剥がしていきます。

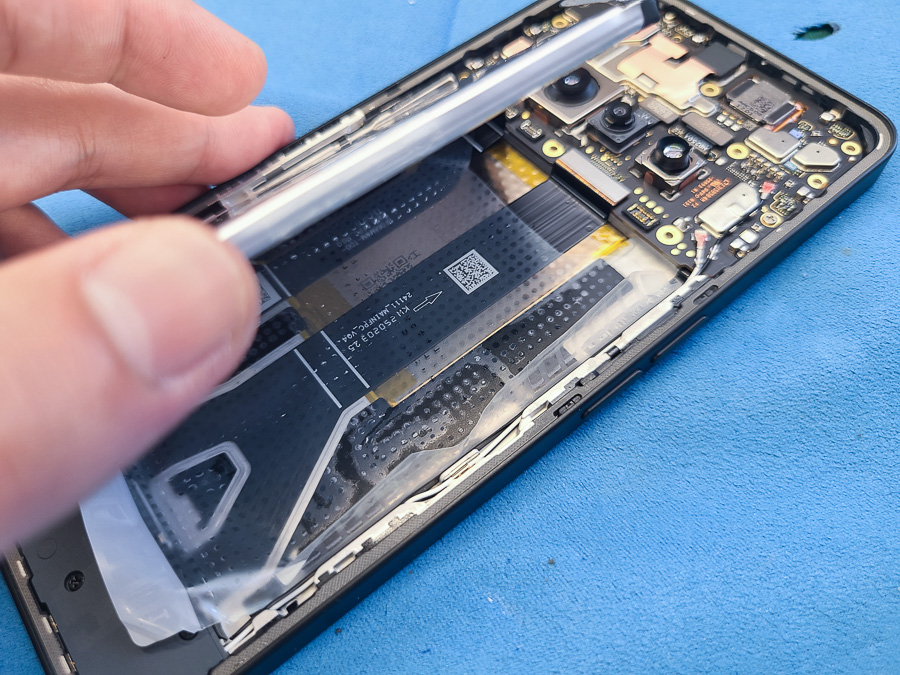

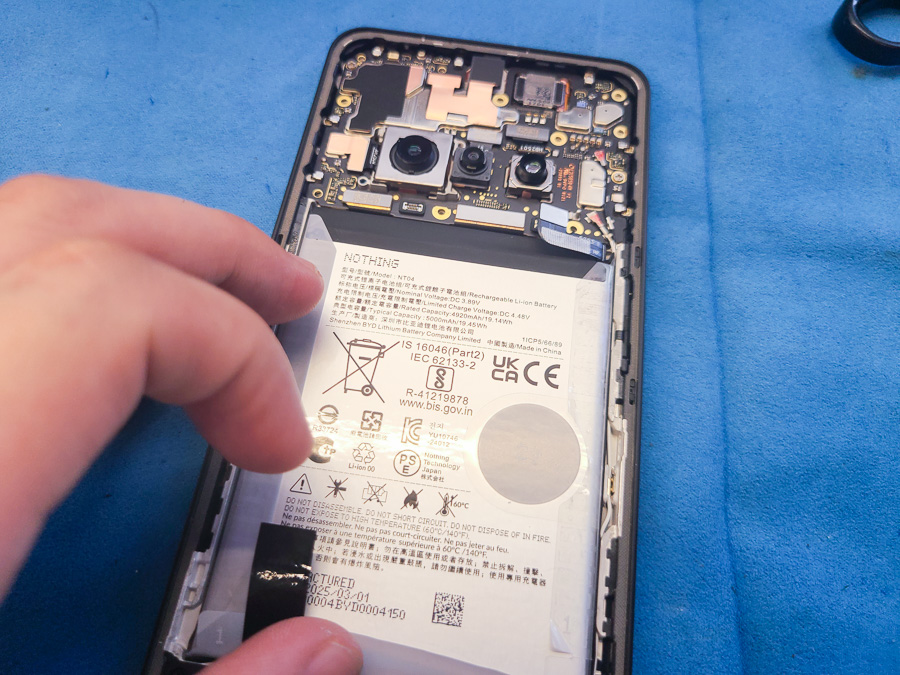

まずはバッテリーを外して、その下のフィルムを剥がします。

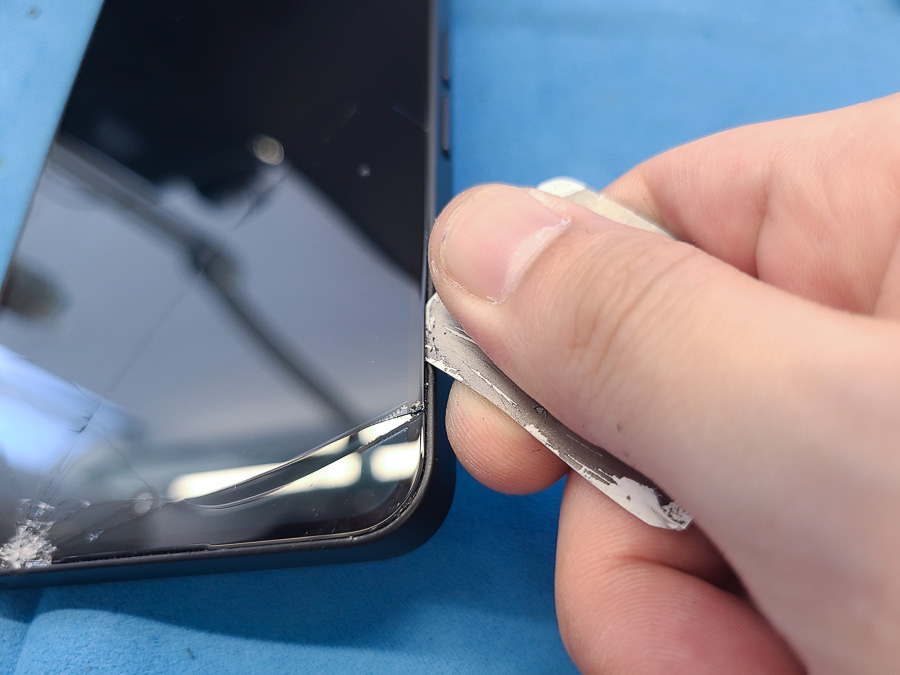

画面側を軽く温めて、ガラスとフレームの隙間にカードを差し込んで剥がしていきます。

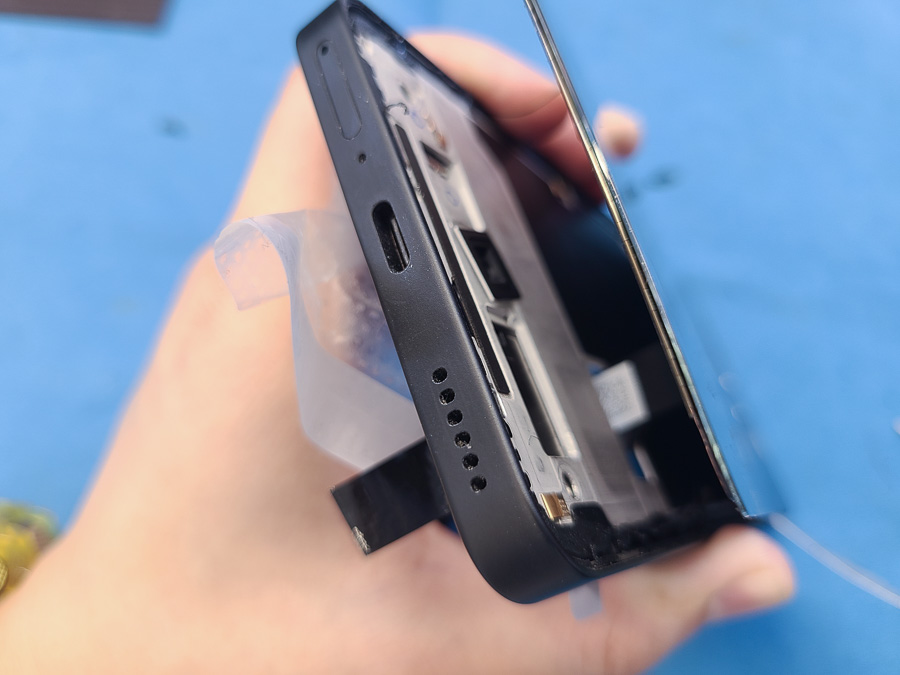

全体的に剥がれたら、画面から伸びているケーブルをフレームから逃がしながら、慎重に持ち上げます。

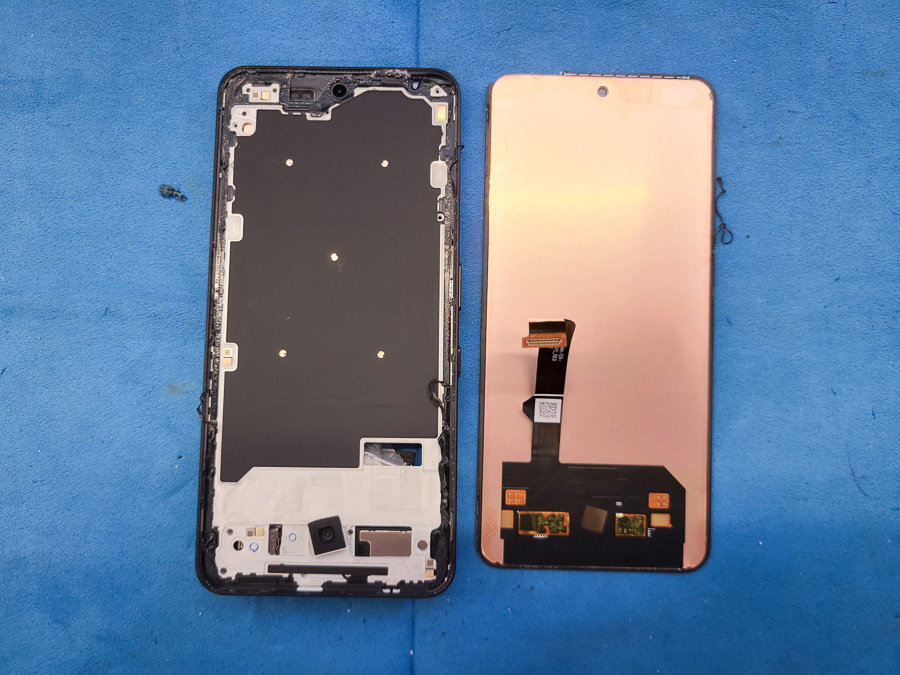

画面の取り外しが完了しました。

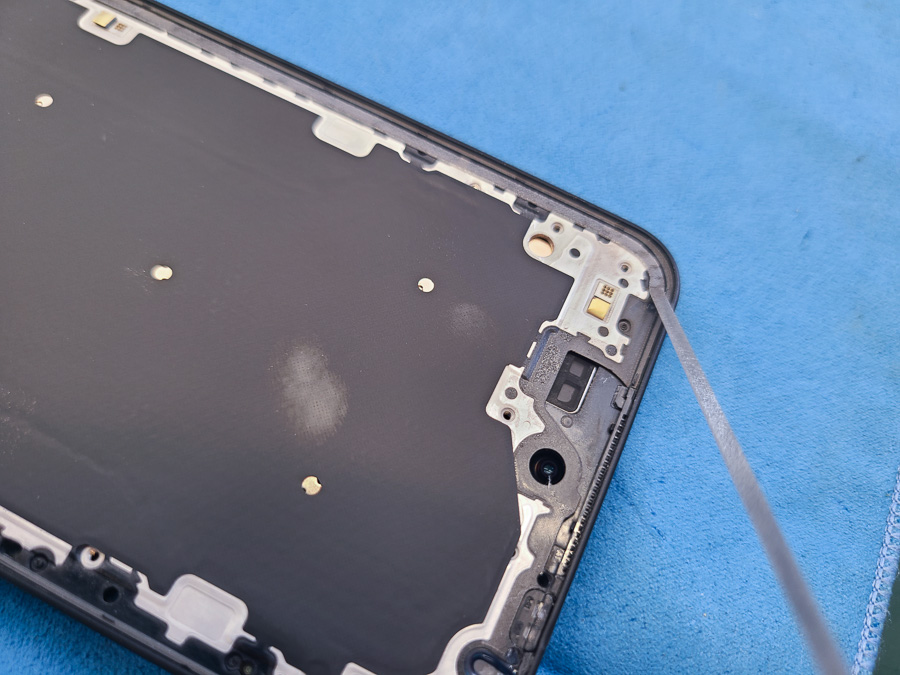

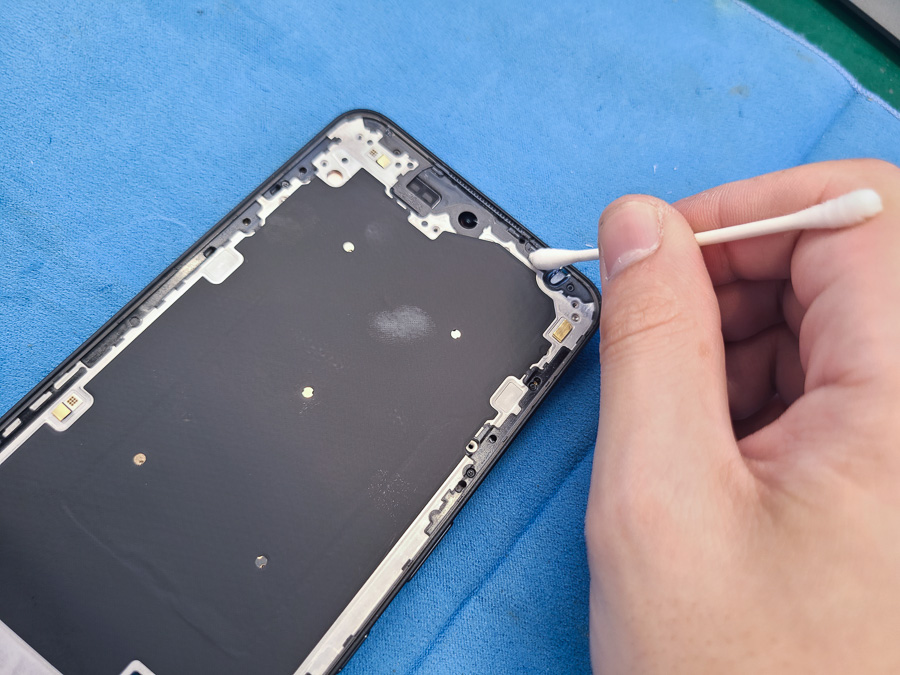

フレームにはテープや接着剤、ガラス片などが付着しているためすべて丁寧に清掃します。
この作業を怠ると、ご返却後に画面浮きの原因となるため念入りに処理を行います。

清掃の完了したフレームに強力なテープと、接着剤を隙間なく施工していきます。

新しい画面を張り合わせて浮きやズレが無いことを確認したら、規定の時間しっかりと圧着します。

接着剤が硬化したことを確認したら各種パーツを元通りに組み直していきます。

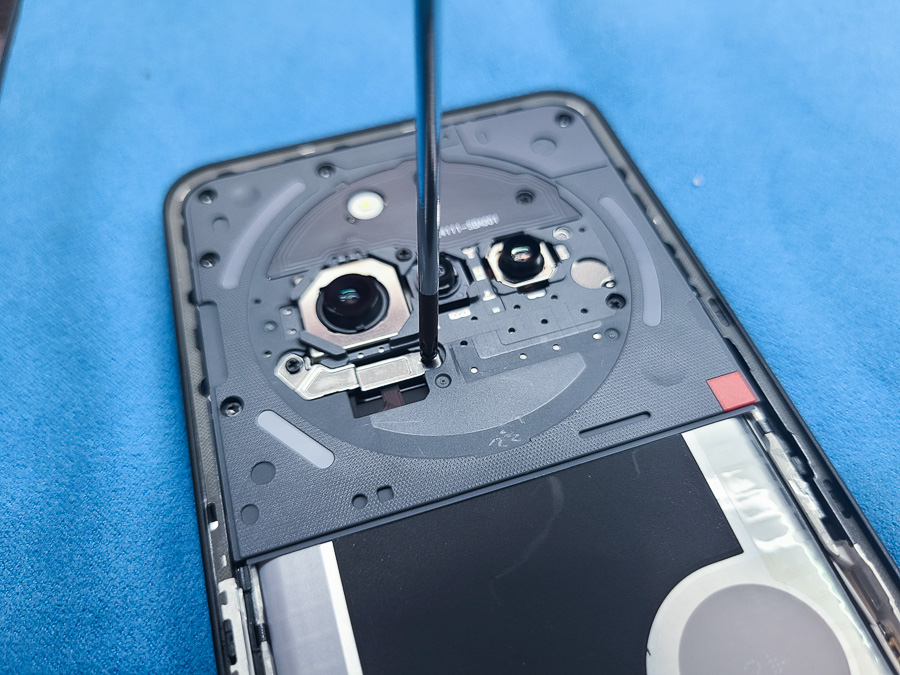

メイン基板のブラケットをはめて、

加装パーツも元に戻します。

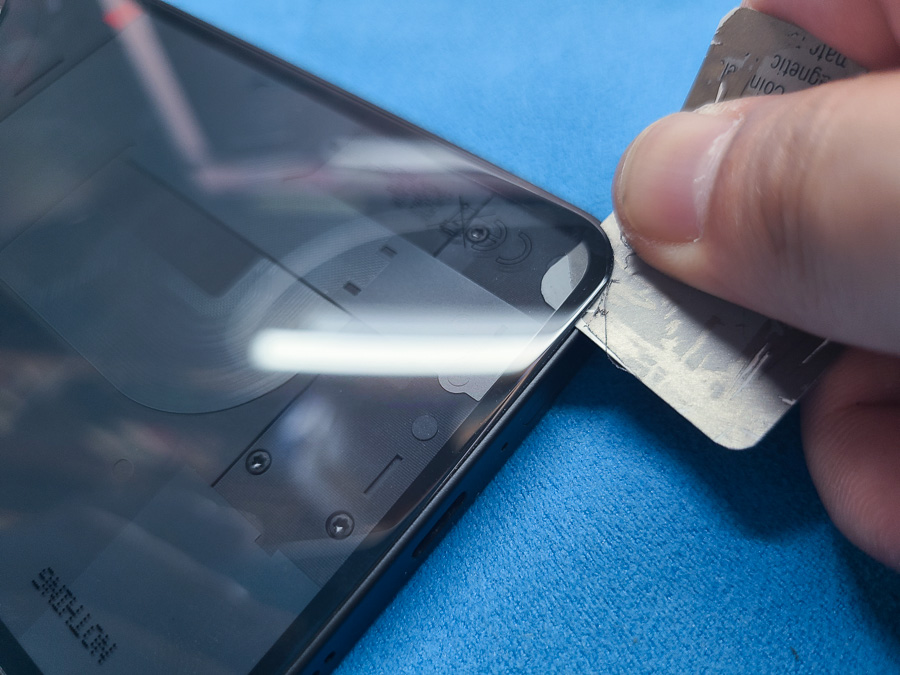

画面のときと同様に背面パネルを貼り付ける位置のフレームを清掃して強力なテープを施工します。
少しでもテープ幅が広いと背面パネルからはみ出して見えるため、純正と同様の幅に収まるように丁寧に貼り付けます。

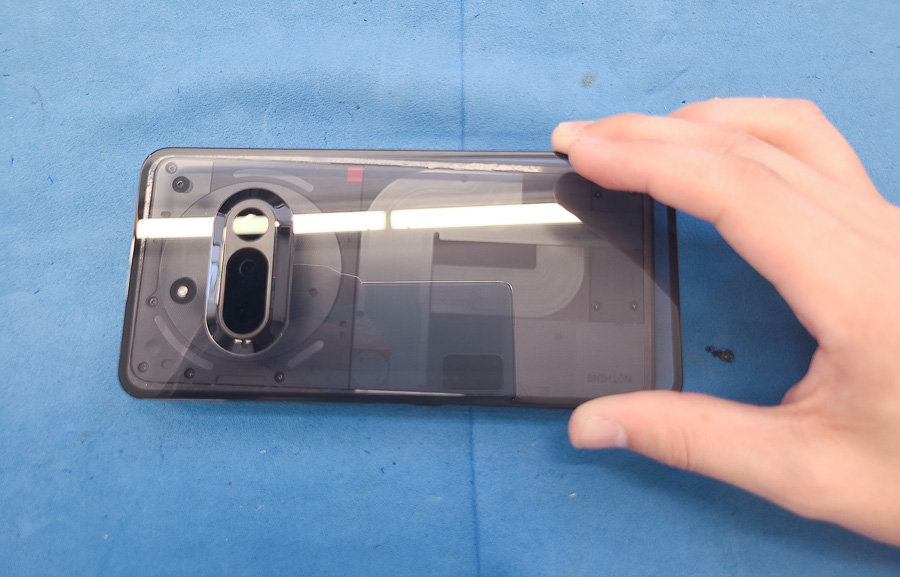

内部にホコリの混入が無いことを確認したら、ゆっくりと背面パネルを張り合わせます。

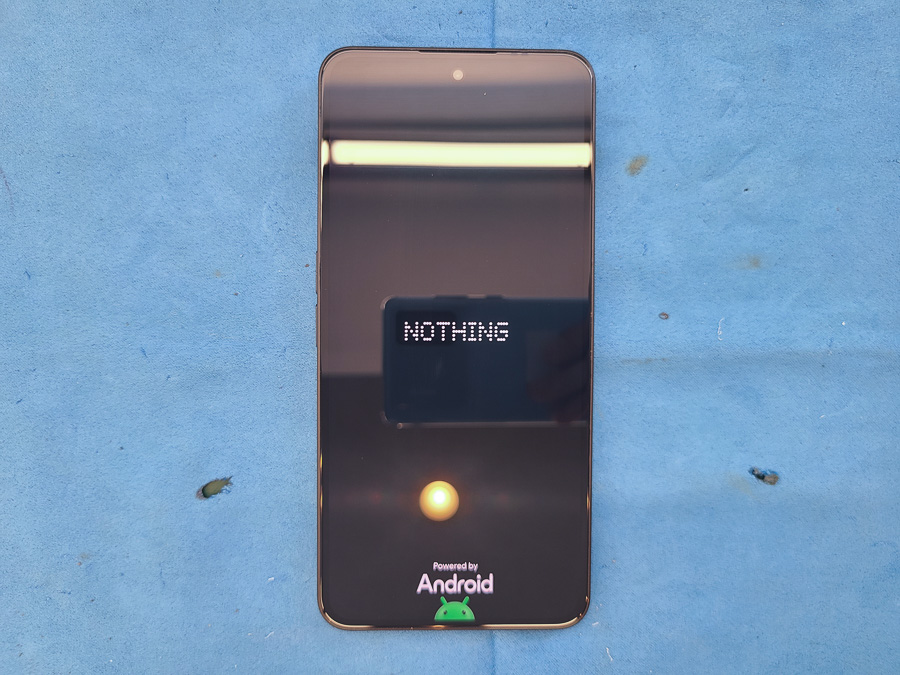

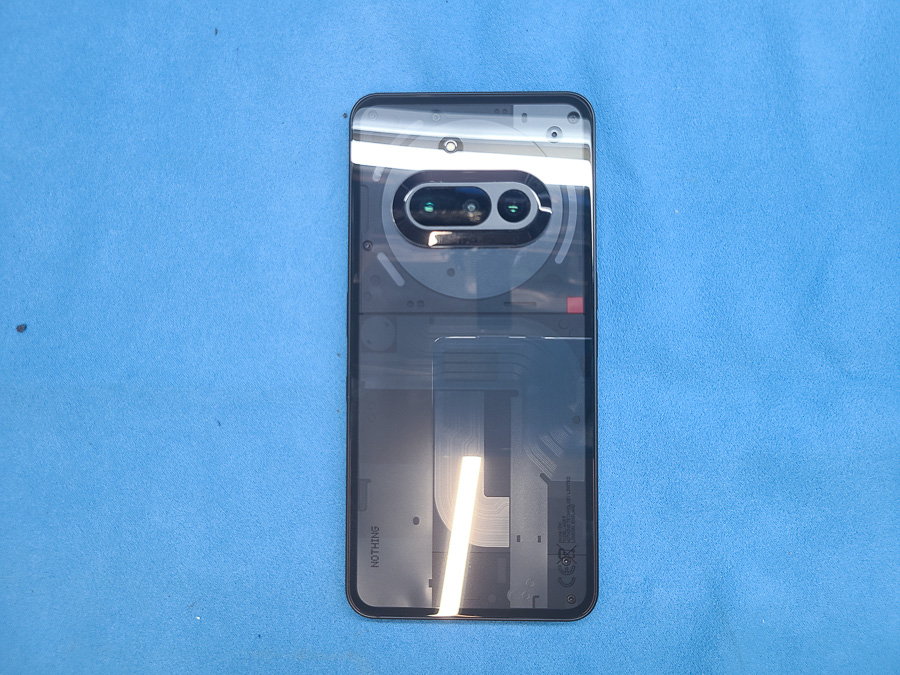

組み上がった端末の電源を入れて各種動作の最終確認をしっかりと行います。
問題が無ければ無事に修理は完了です！

この度も画面修理のご依頼をいただき誠にありがとうございます。

Nothing Phone (3a) は、初代と比べて構造が非常に単純になりましたね。
メーカー側も修理のしやすさを少し意識されたのかもしれません、、、
なお、構造が単純な分、比較的短時間で画面の交換が可能となっております。
