ROG Phone 2 が起動しない…基板修理で直ります 【データ復旧】
ROG Phone 2 が突然起動しなくなった...当店なら修理可能です!
先日のご依頼と同様にROG Phoneシリーズの起動不良修理のご紹介です。
電源が入らなくなる症状が本当に多いですね….
さて、今回はROG Phone 2 のデータ復旧を目的とした起動不良修理のご依頼です。この端末、実は販売当初から起動不良のご相談が多数来ていました。ASUSの高スペック端末の黎明期ということもあり故障の多い印象の機種です。
関連記事 ROG Phone5 起動不良修理
ROG Phone2 の起動不良原因はやはりCPUのはんだクラックでした。
ROG Phoneシリーズに共通してよく起こる、突然の起動不良症状ですが、やはり今回もCPUのはんだクラックが原因でした。日頃から高負荷のゲームを遊んでいるような場合はCPUに60℃以上の熱が発生し、はんだが膨張と収縮を繰り返すことではんだクラック(はんだ割れ)が発生する原因となります。
ROG Phoneシリーズは、高負荷のアプリをサクサク動かすために、CPUのクロック数を上げた熱を持ちやすい端末となっています、そのため起動不良の原因となるはんだクラックが発生しやすい印象です。

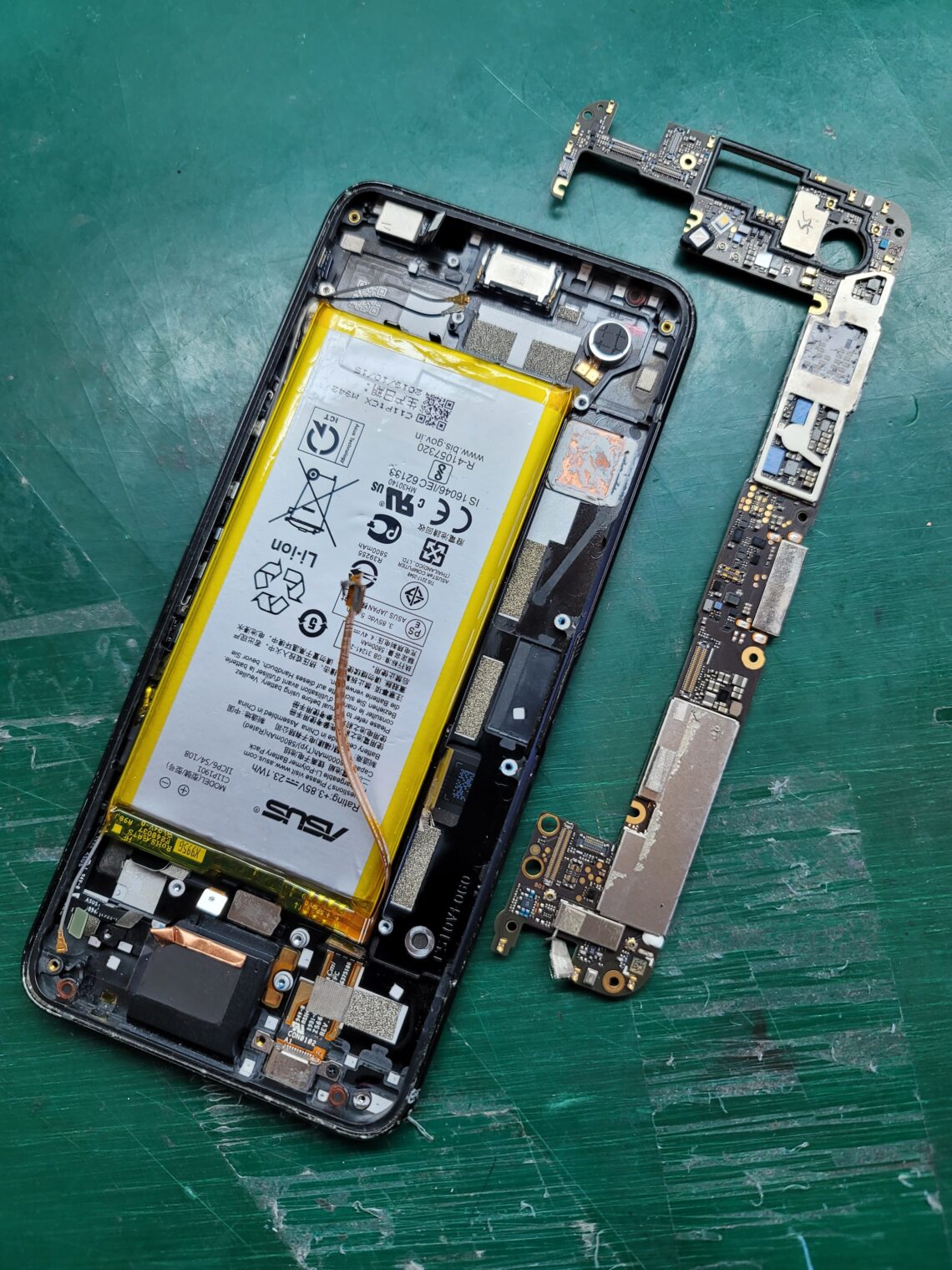

![ROG Phone2データ復旧7 ROG Phone2の起動不良原因はやはりCPUのはんだクラックでした。](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A77-qh9wl8rvp7aia4tcl0yx0ak2uzlnct72owwyhsekq8.jpg)
CPUの補修作業を行います!
ROG Phone 2のCPUはチップが二層になっています。上層はメモリチップ、下層はCPUとなっています。どちらもはんだクラックが起きている可能性があるため、二層ともしっかり外しとります。
一部にはチップ用の接着剤(コーナーボンド)が使用されているため、無理な力が掛かって破損させないように一層ずつ慎重に剥がし取ります。

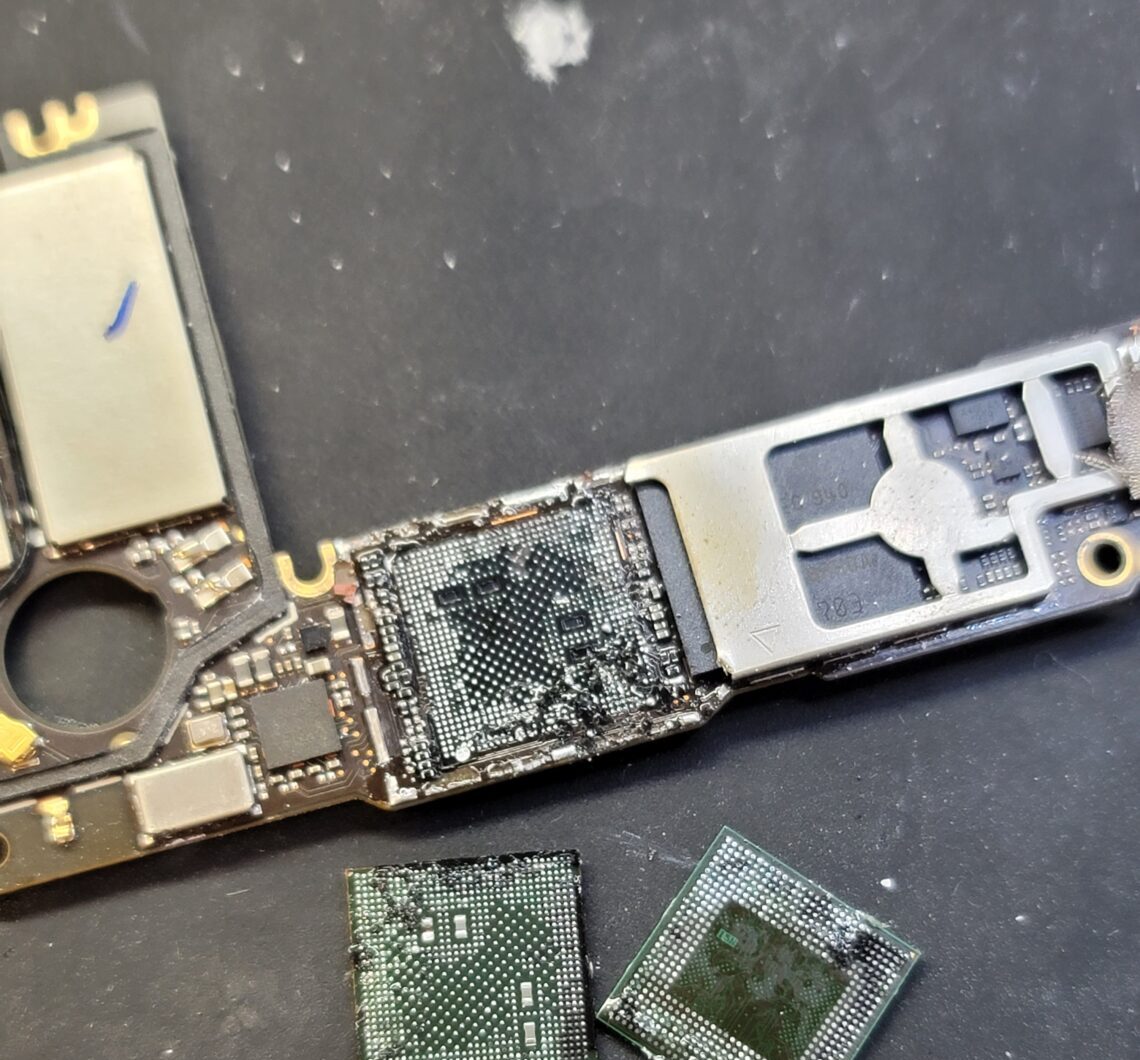

![ROG Phone2データ復旧5 ROG Phone2のCPUを丁寧に剥がし取ります。](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A75-qh9wpx0zojou0c0yajp4wm3l6ykcmmr101ovebh3sg.jpg)

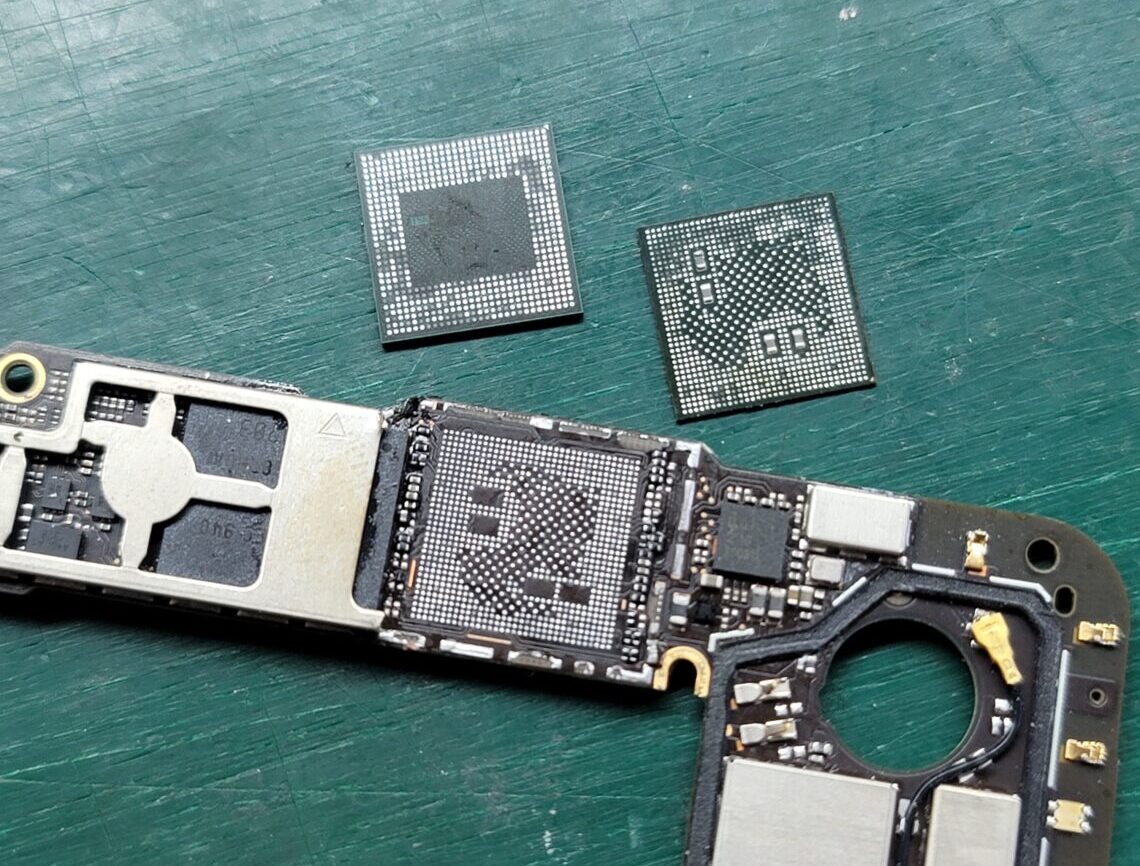

無事に剥がし取れたら、残ったはんだや接着剤を綺麗に清掃します。この作業を怠ると実装時にしっかり接合されず、不良の原因となります。そのため念入りに作業を行います。
![ROG Phone2データ復旧4 綺麗に清掃を行います。](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A74-qh9wpv5bavm9d43olivvrmko06tm78jkbsdwfrjw4w.jpg)
清掃が完了したので、はんだペーストを使用し、CPUとメモリチップに新しいはんだを塗布し、熱を加え、はんだボールを作成します。※画像だと分かりづらいですが、細かなはんだの粒(はんだボール)がチップに載っている状態が出来ています。

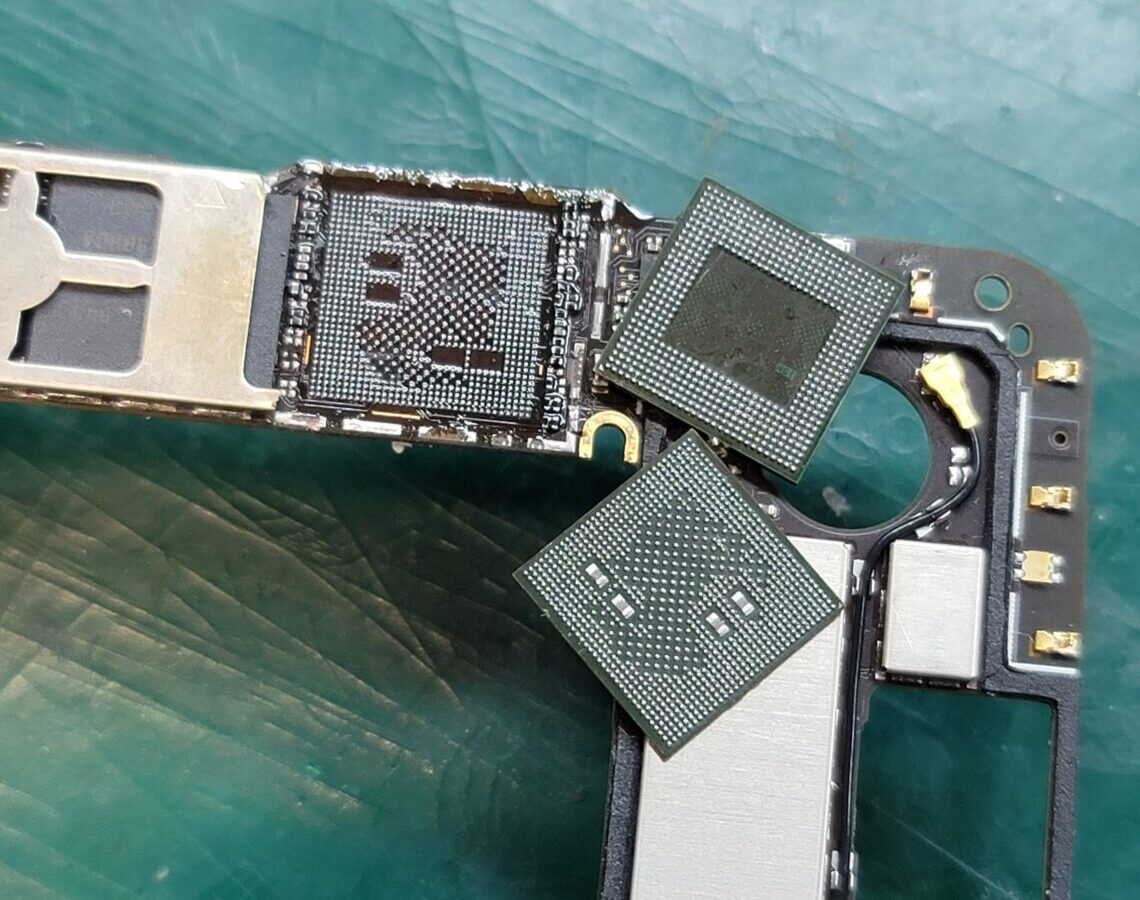

![ROG Phone2データ復旧1 はんだボールを作成し、基板実装の準備をします。](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A71-1-qh9wpt9mx7jopw6ewi2mmn1qtf2vruc3nj2xh7mohc.jpg)
CPUの再実装を行います。
準備が整ったのでCPUを基板に再実装します。工程上、一層ずつ丁寧に行う必要があります。
上面から300℃以上の熱を一定時間与え、はんだを溶かし、CPUを基板に接合していきます。
メモリチップも同様に実装し基板の補修は完了です。

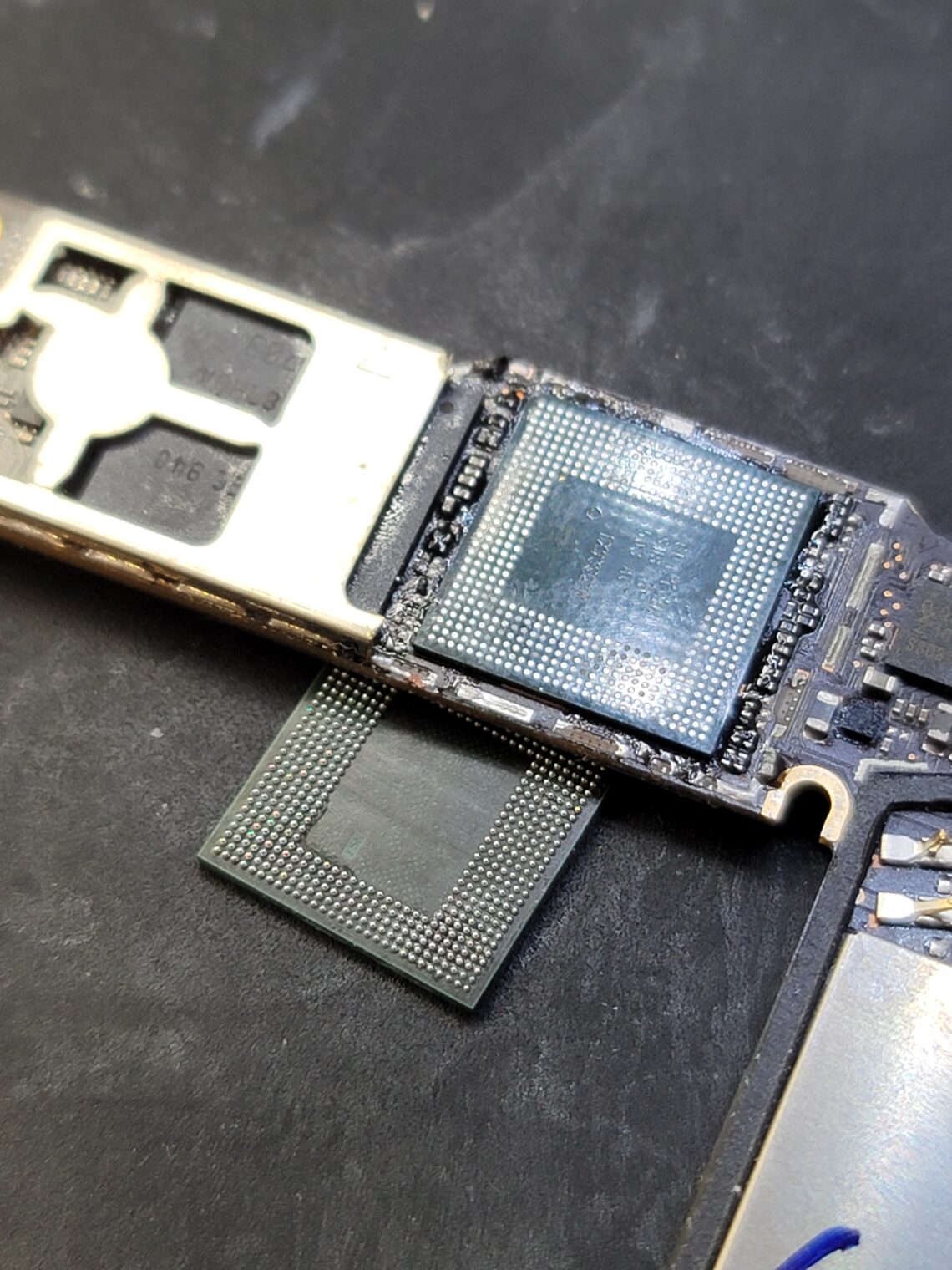

![ROG Phone2データ復旧3 一層づつ丁寧に実装します。](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A73-qh9wovfg369d3xjke3g24vl5fjpo2qlrivlg790upc.jpg)

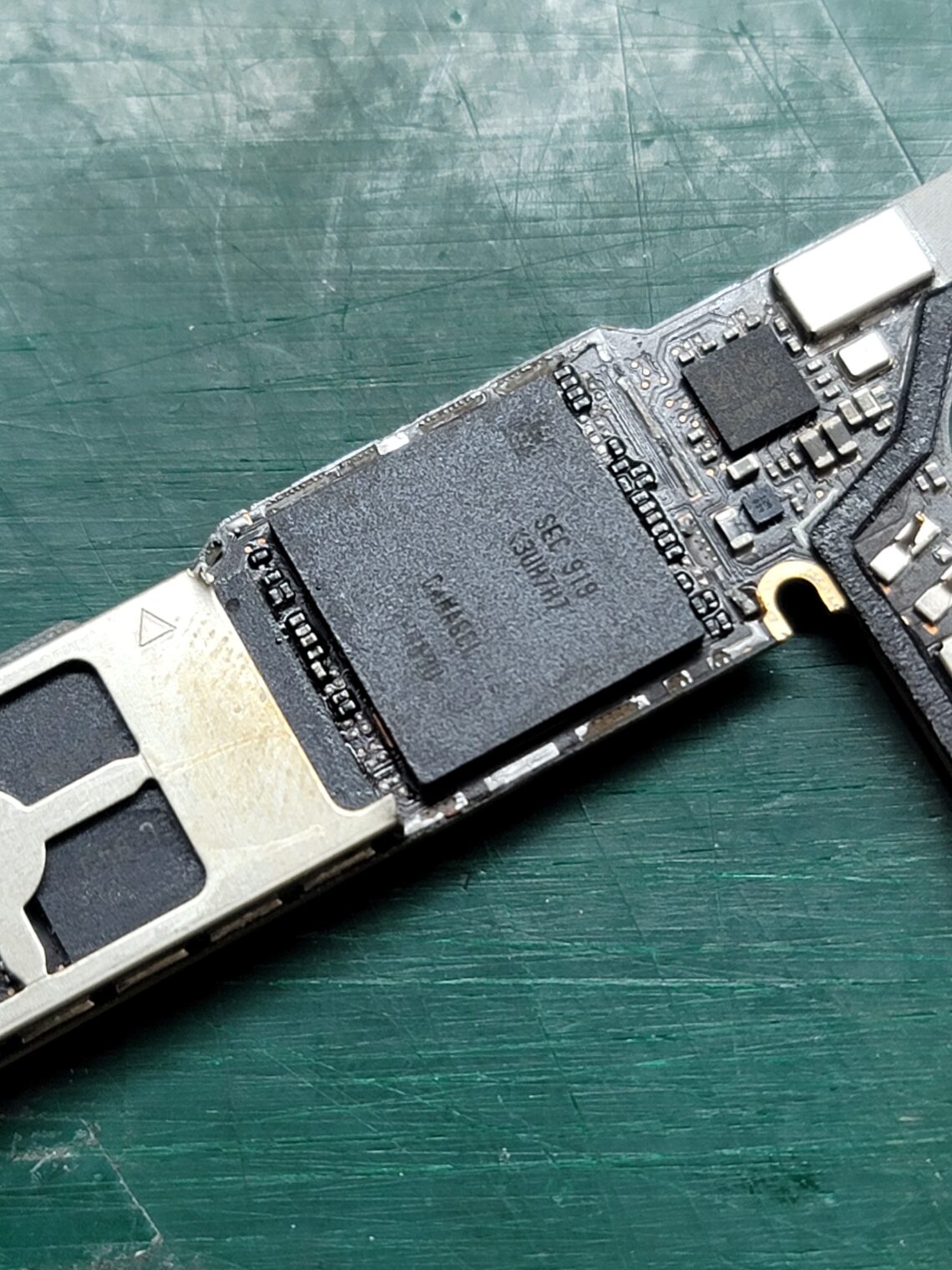

綺麗に実装が出来ました!
![ROG Phone2データ復旧2 無事綺麗な仕上がりになりました!](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A72-qh9wnb14p445rbthjf2fz9thsffn8wdvb4gbench2o.jpg)
無事修理完了です!
基板の補修が終わったので端末を組み上げます。お客様のご希望通りアプリのデータも問題なく全て残っていました!早速お客様へ完了のご連絡を行い、無事ご返送となりました。
![ROG-Phone2データ復旧完了 データも全て残っていました!](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2%E3%83%87%E3%83%BC%E3%82%BF%E5%BE%A9%E6%97%A7%E5%AE%8C%E4%BA%86-qh9yau55jdlx29chx5ftw90g6y0iqspvhrvdlj2v00.jpg)
対応実績
![ROG-Phone2-リボール4 ROG-Phone2-リボール4](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2-%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB4-qi8hm3hsxsixafee4jpbh912ny5aobzi0le4etyegc.jpg)
- 2024年1月13日
またまたご依頼を頂きました。今回も起動しない症状です。リボールを行い無事復旧です。
修理内容の詳細を表示

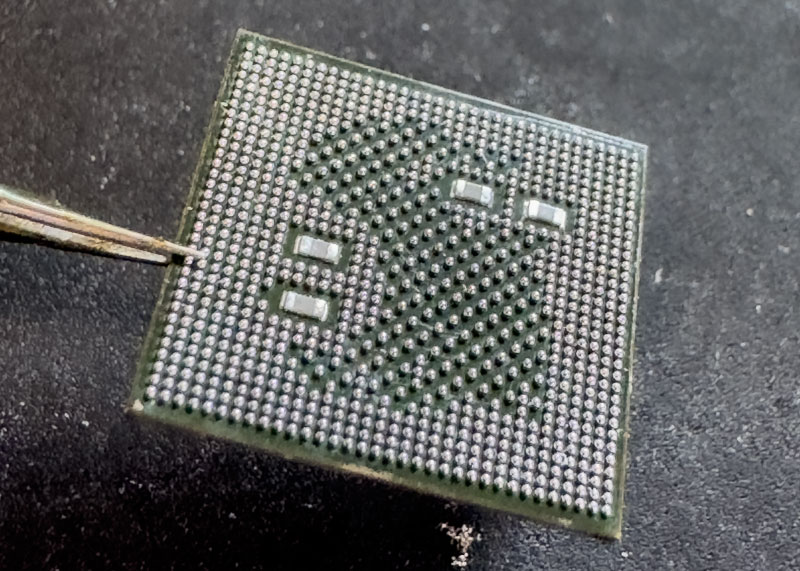

![ROG-Phone2-リボール4 ROG-Phone2-リボール4](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2-%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB4-qi8hm3hwlcvdfjv5v6a50tt5773vqrnvrqwvtlllzc.jpg)
今回ははんだボールの仕上がりをご紹介します。

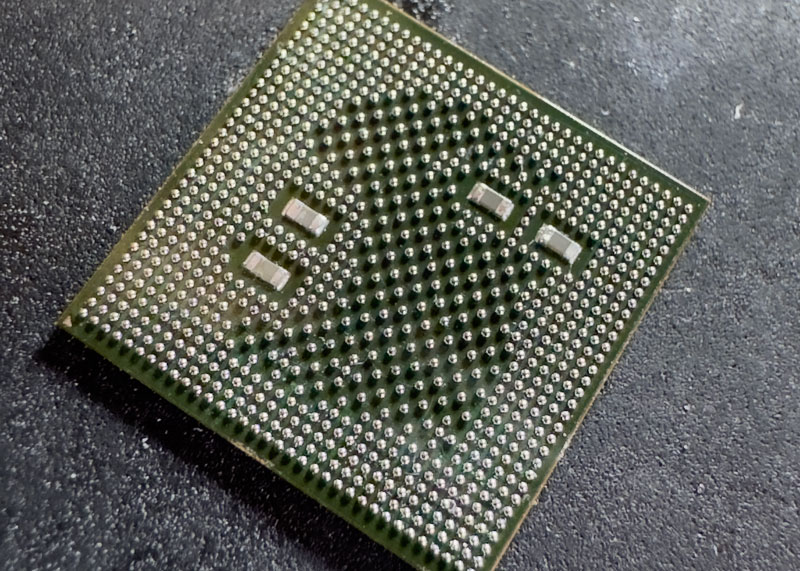

![ROG-Phone2-リボール3 ROG-Phone2-リボール3](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2-%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB3-qi8hm2k2eiu33xwj0nvigc1olt8ij2k5fm9ecbn05k.jpg)
全てのパターンに綺麗にはんだが乗っているのがわかります。
![ROG-Phone2-リボール2 ROG-Phone2-リボール2](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone2-%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB2-qi8hm2k2eiudc8ko6p7qpvyosqgm60jqqd0bcswhoc.jpg)

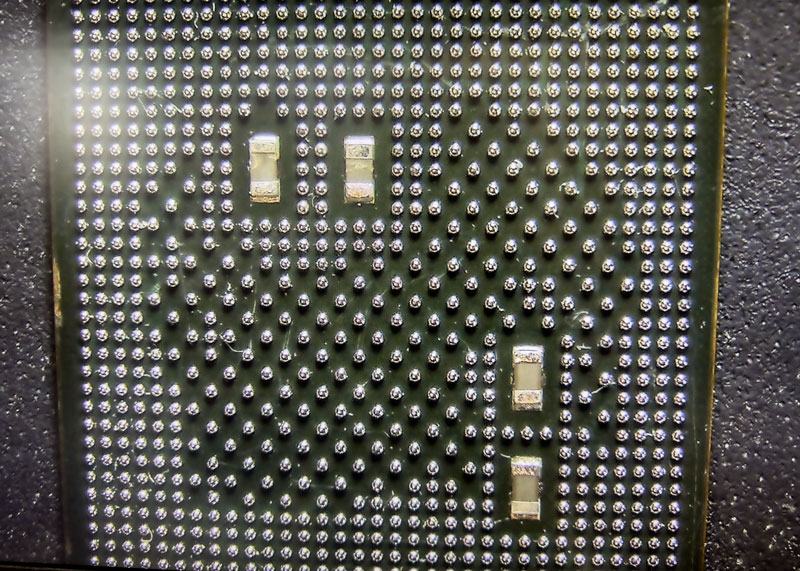

顕微鏡で見てもこの通りです。
今回も丁寧に基板実装を行い無事復旧しました。
![ROG-Phone-CPUリボール横から見た様子2023-1-7 ROG-Phone-CPUリボール横から見た様子2023-1-7](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone-CPU%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB%E6%A8%AA%E3%81%8B%E3%82%89%E8%A6%8B%E3%81%9F%E6%A7%98%E5%AD%902023-1-7-qhxykvykjl9gnvtskbwd6kl4t9nac5g8n2u6d1ud2k.jpg)
- 2024年1月7日
今回もROG Phone2が起動しない症状でご依頼を頂きました。CPUとメモリチップのリボール作業で無事復旧です。
修理内容の詳細を表示
![ROG-Phone-CPUを綺麗に外せました2023-1-7 ROG-Phone-CPUを綺麗に外せました2023-1-7](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone-CPU%E3%82%92%E7%B6%BA%E9%BA%97%E3%81%AB%E5%A4%96%E3%81%9B%E3%81%BE%E3%81%97%E3%81%9F2023-1-7-qhxykxucktp1wtk4c1ywe8q4x4st3vb9nz5qrbxrao.jpg)

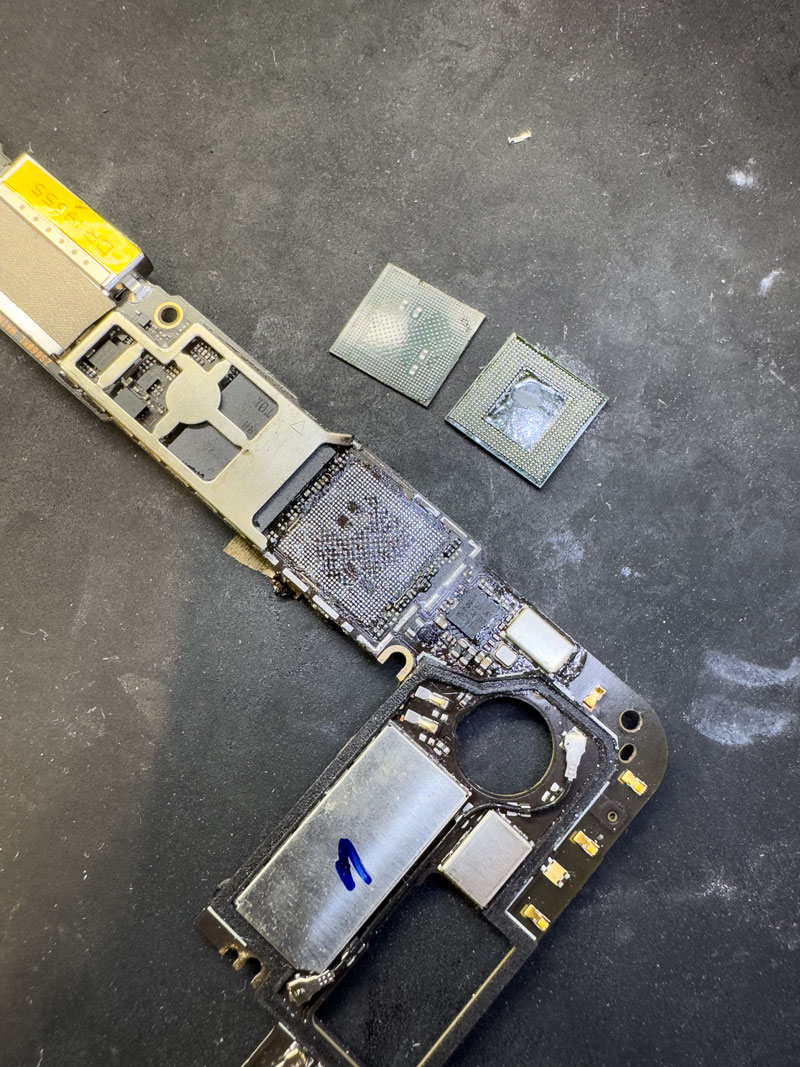

早速CPUとメモリチップを取り外し、残ったボンドを綺麗に清掃します。
![ROG-Phone-CPUを綺麗にリボールした状態2023-1-7 ROG-Phone-CPUを綺麗にリボールした状態2023-1-7](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone-CPU%E3%82%92%E7%B6%BA%E9%BA%97%E3%81%AB%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB%E3%81%97%E3%81%9F%E7%8A%B6%E6%85%8B2023-1-7-qhxykwwidznrl7lhhjk9tqyobqxfw67jbui9a1z5gw.jpg)

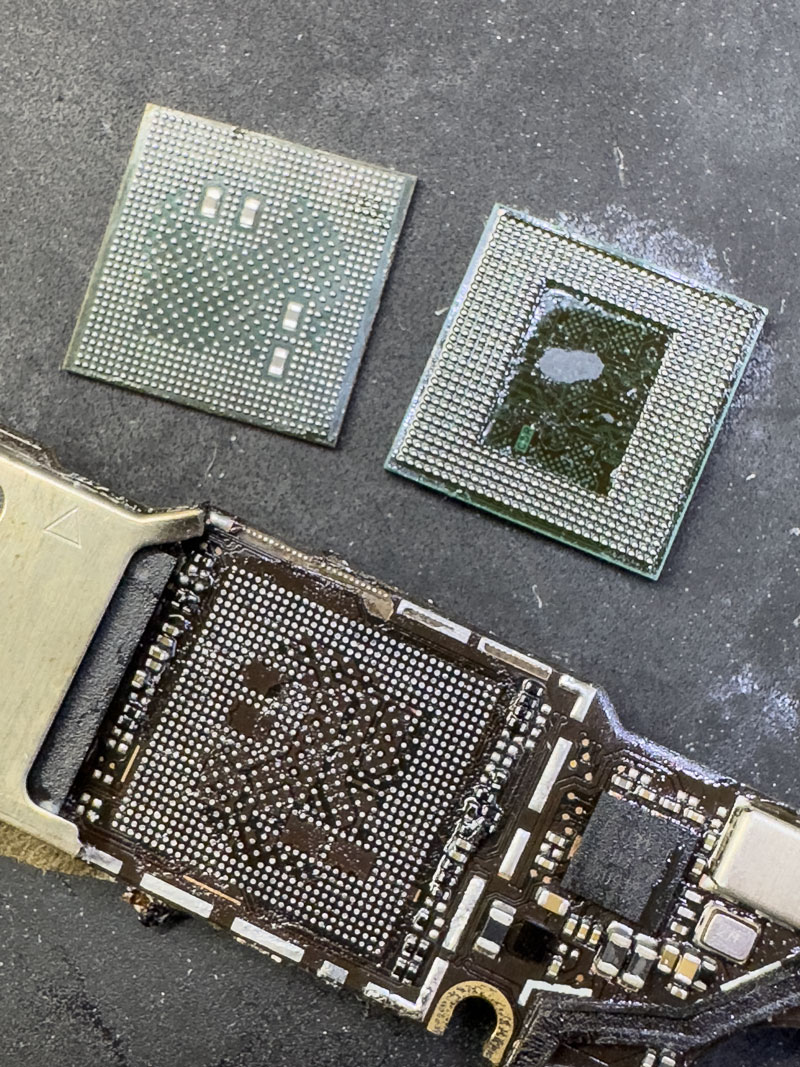

残ったボンドやはんだを綺麗に除去し、リボールの準備を行います。
![ROG-Phone-CPUリボール横から見た様子2023-1-7 ROG-Phone-CPUリボール横から見た様子2023-1-7](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone-CPU%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB%E6%A8%AA%E3%81%8B%E3%82%89%E8%A6%8B%E3%81%9F%E6%A7%98%E5%AD%902023-1-7-qhxykvyo75mh9lmun15n9977qd22oh3szpurss0jn4.jpg)

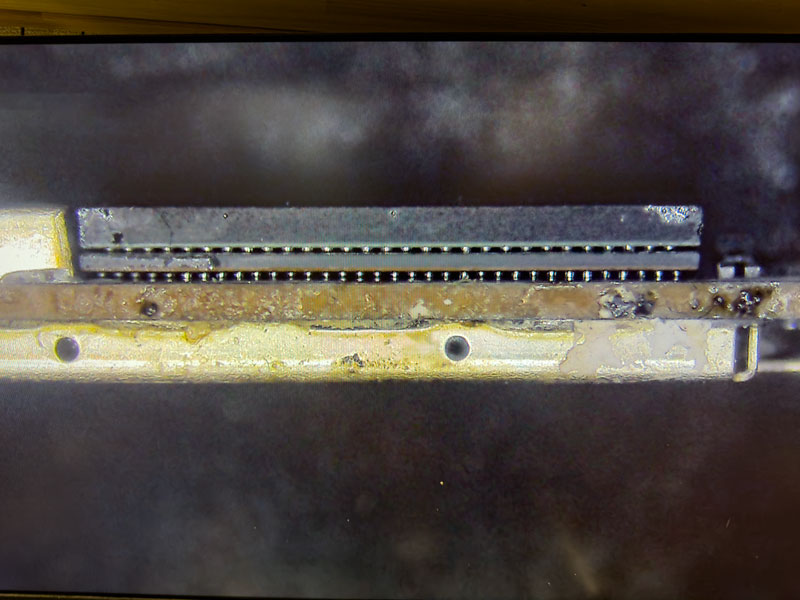

マザーボードに実装しました。横から見ると綺麗に接合されている様子がわかります。
![ROG-Phone-CPUリボール完成2023-1-7 ROG-Phone-CPUリボール完成2023-1-7](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/ROG-Phone-CPU%E3%83%AA%E3%83%9C%E3%83%BC%E3%83%AB%E5%AE%8C%E6%88%902023-1-7-qhxykvyo75mh9lmun15n9977qd22oh3szpurss0jn4.jpg)

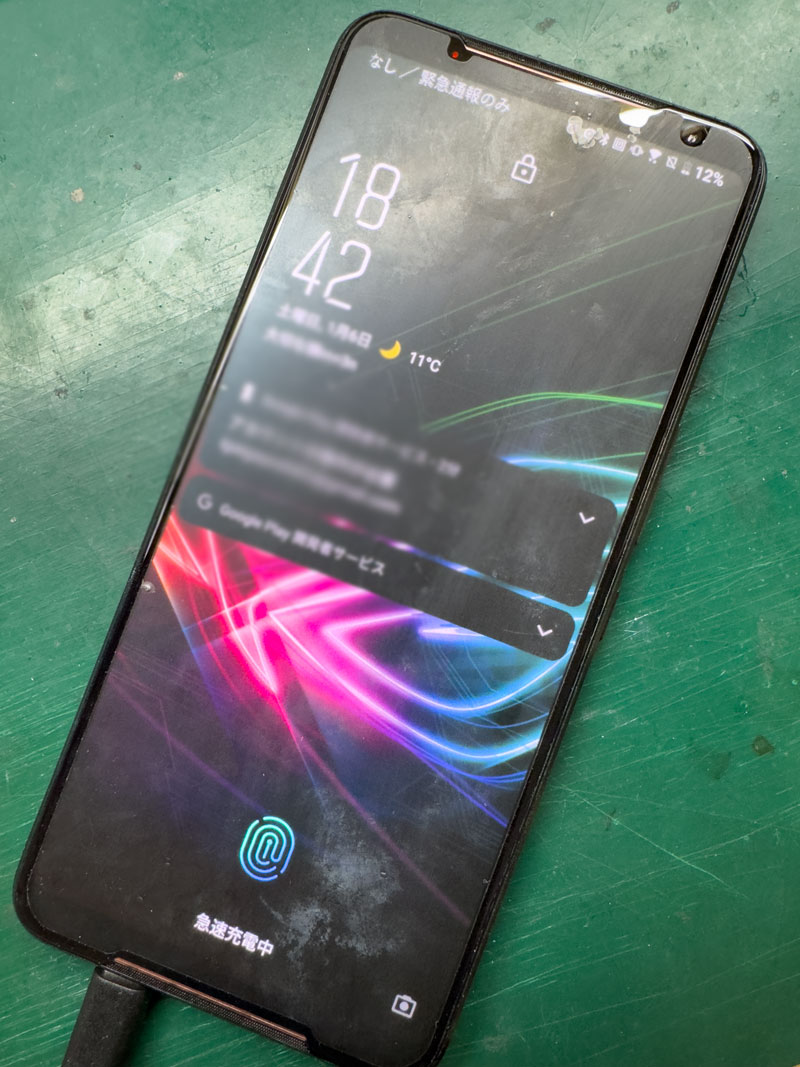

無事に起動の確認が取れましたのでご返送となりました。
作業の詳細 & 修理費用
メーカー | ASUS(エイスース) |
シリーズ | ROG Phone |
機種名 | ROG Phone 2 |
故障内容 | 起動不良 |
作業内容 | CPUリボール作業/データ復旧 |
作業時間 | 1週間〜10日ほど ※予約状況・部品在庫によって前後します。 |
修理料金 | 要お問い合わせ 基板修理の詳細はこちら |
担当店舗 | [東京]代々木駅前店 |
