あ…あれ?充電できない?

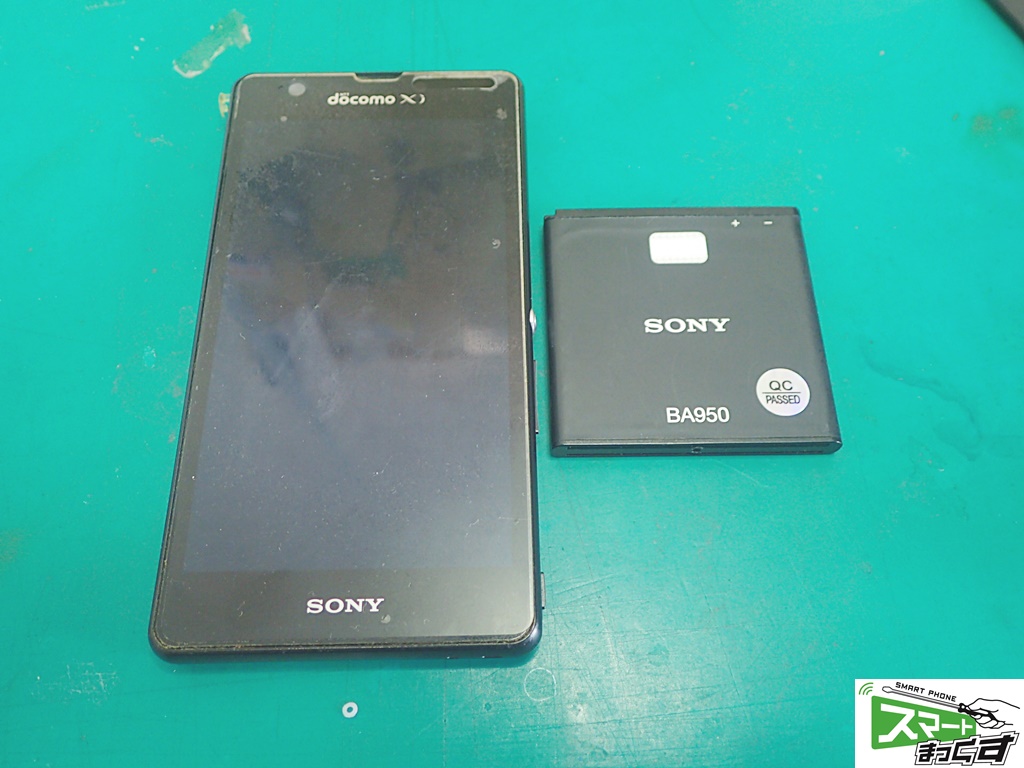

Xperia A SO-04E USB充電不良
Xperia A SO-04E USB充電不良

いつもスマートまっくすをご愛顧頂きまして誠にありがとうございます。
代々木駅前店 修理担当の久保田です。

さて、この度のご依頼はXperia A SO-04EのUSBケーブルを挿しても充電が出来ない症状です。
今となってはちょっとなつかしい端末ですね。
発売当時からちょくちょくお問合せを頂く機種でして、USBケーブルを角度によって充電すれば出来るようになるという故障が非常に多い端末でした。

早速写真を使って修理解説をしていきましょう!

ディスプレイからの分解はSO-04Eが先駆けです

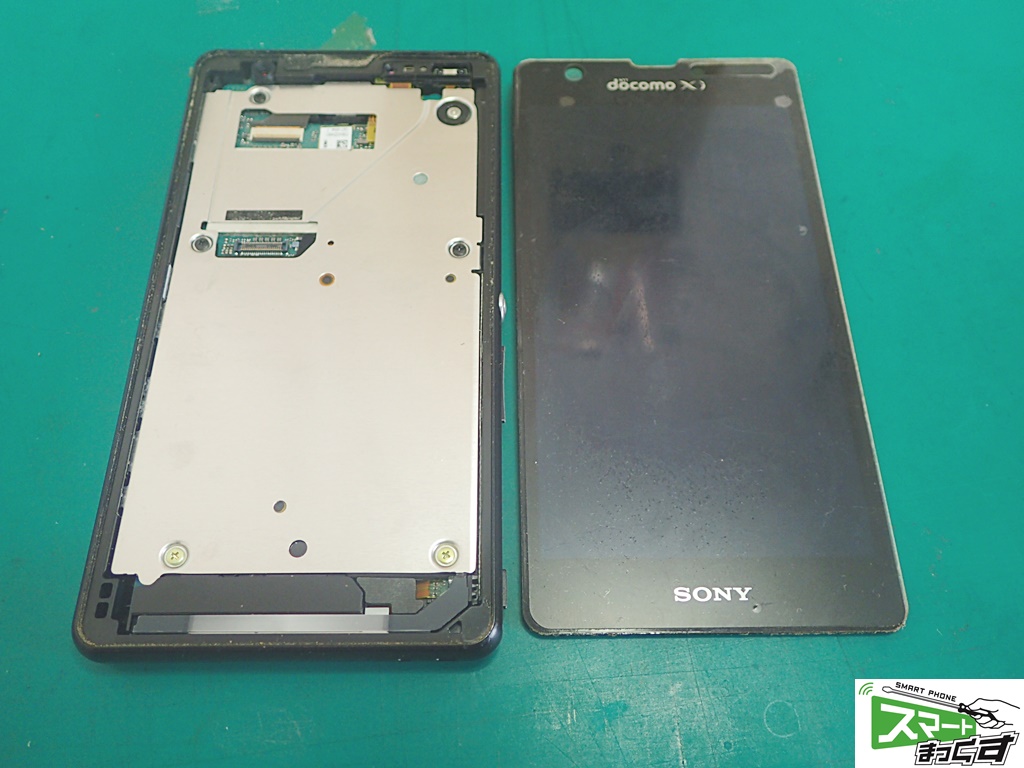

Xperia A SO-04E ディスプレイ取り外し
Xperia A SO-04E ディスプレイ取り外し

Xperia A SO-04Eはディスプレイから分解する必要があります。
フレームに直接テープで貼り付いているので、熱でテープの粘着力を弱らせて、吸盤で外していきます。

今では当然のようにディスプレイから分解がスタートする機種が多いのですが、(XZとかXZ1とか)
Xperiaシリーズでディスプレイから分解をしないといけない機種は、確かこの機種からだったと思います。

ディスプレイを剥がしたら基板まで分解を進めていきます。

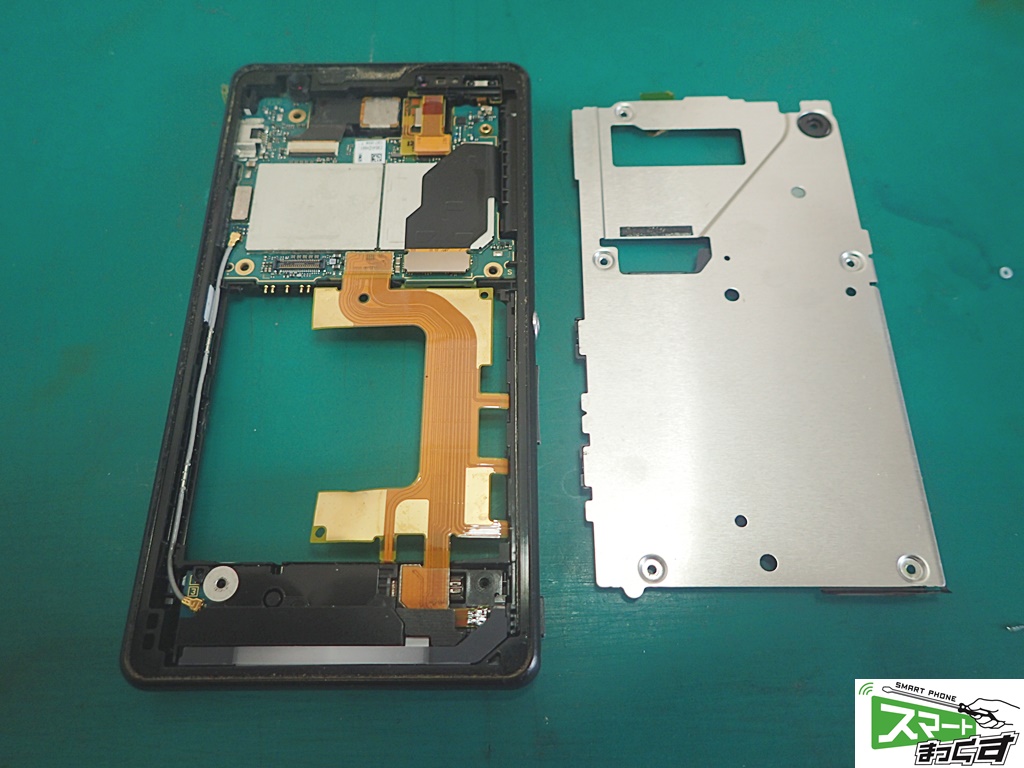

Xperia A SO-04E アルミプレート分解
Xperia A SO-04E アルミプレート分解

アルミプレートがねじ止めされているので、ネジを外してプレートを外します。
ディスプレイの真下にあるので、放熱の役割も兼ねている大事な部品ですね。

ようやく基板取り外し

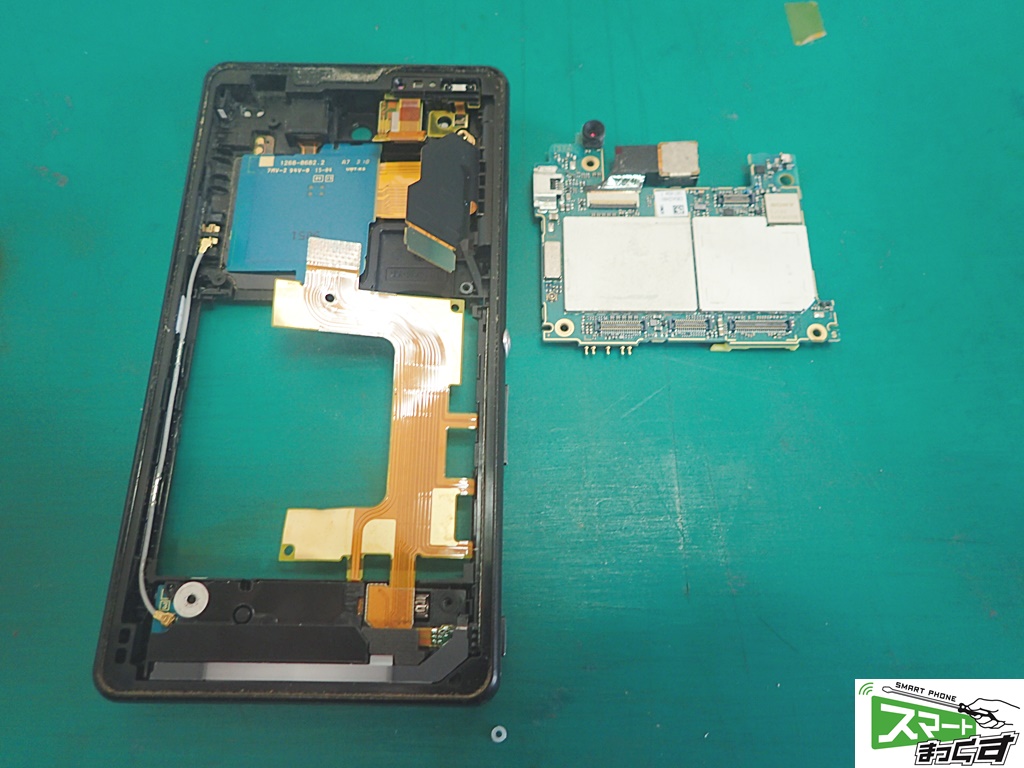

Xperia A SO-04E 基板取り外し
Xperia A SO-04E 基板取り外し

コネクタやアンテナなどを外し、フレームから基板を取り外します。
これでようやく患部を見られそうです。

破損部分を観察

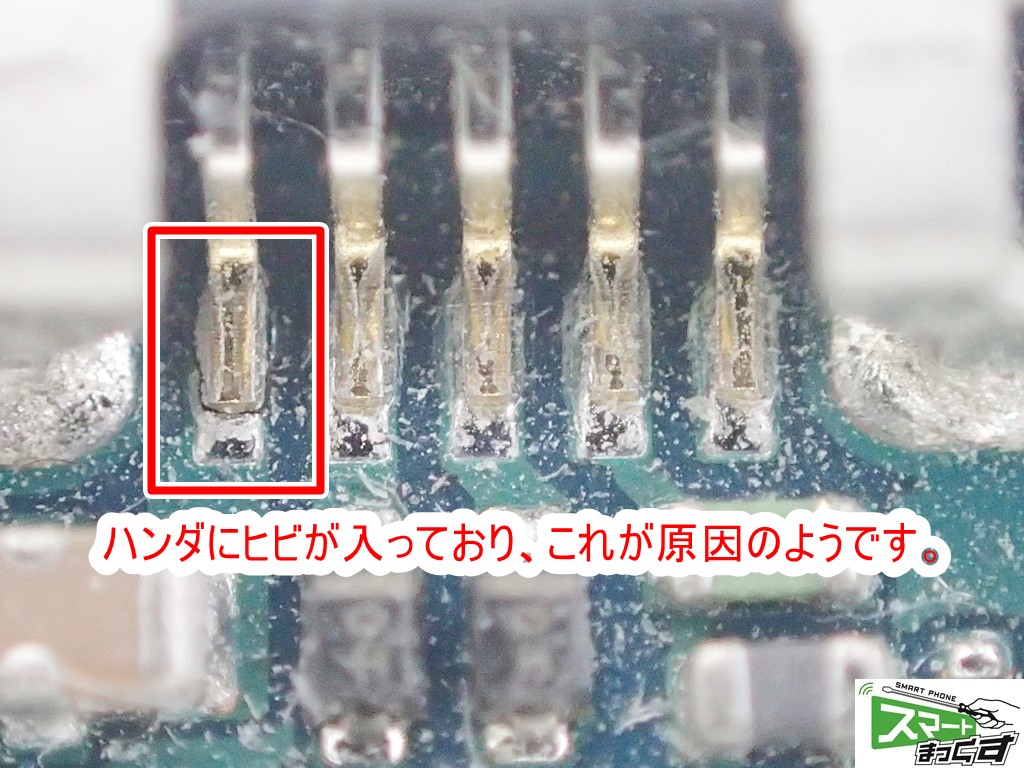

Xperia A SO-04E USB破損部拡大
Xperia A SO-04E USB破損部拡大

USBコネクタ部分を拡大しました。
5本の金属ピンが基板にハンダ付けされている事によって電気が流れるのですが、一番左側の1本にヒビが入っております。これではUSBケーブルを挿しても電気が流れていかないため、充電が出来なかったというからくりですね。

角度によって充電できたというのは、押さえつけることによって一時的に接触し、充電が出来たという事なので、時間が経つにつれて埃やごみが侵入して、いよいよ充電が出来なくなったことが考えられます。

ここから古いハンダを取り除いて、新しくハンダ付けをし直します。

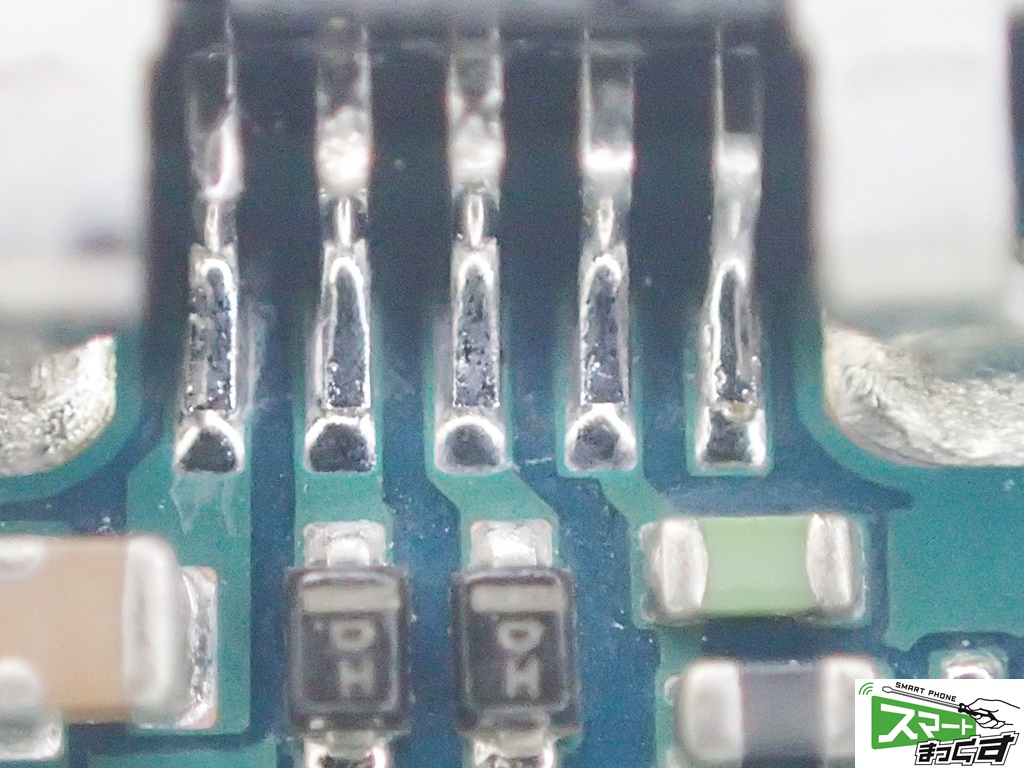

Xperia A SO-04E USBコネクタ ハンダ付け
Xperia A SO-04E USBコネクタ ハンダ付け

ハンダ付け後の写真です。
綺麗にハンダ付け出来ました。
ハンダはただ溶かして盛ればよいというのではなく、ハンダの特性を理解し、正しい熱量を与えて合金層を作ることによって電気が流れます。
正しくハンダ付けを行うことで末永い利用が可能となります。

データそのままで修理完了!

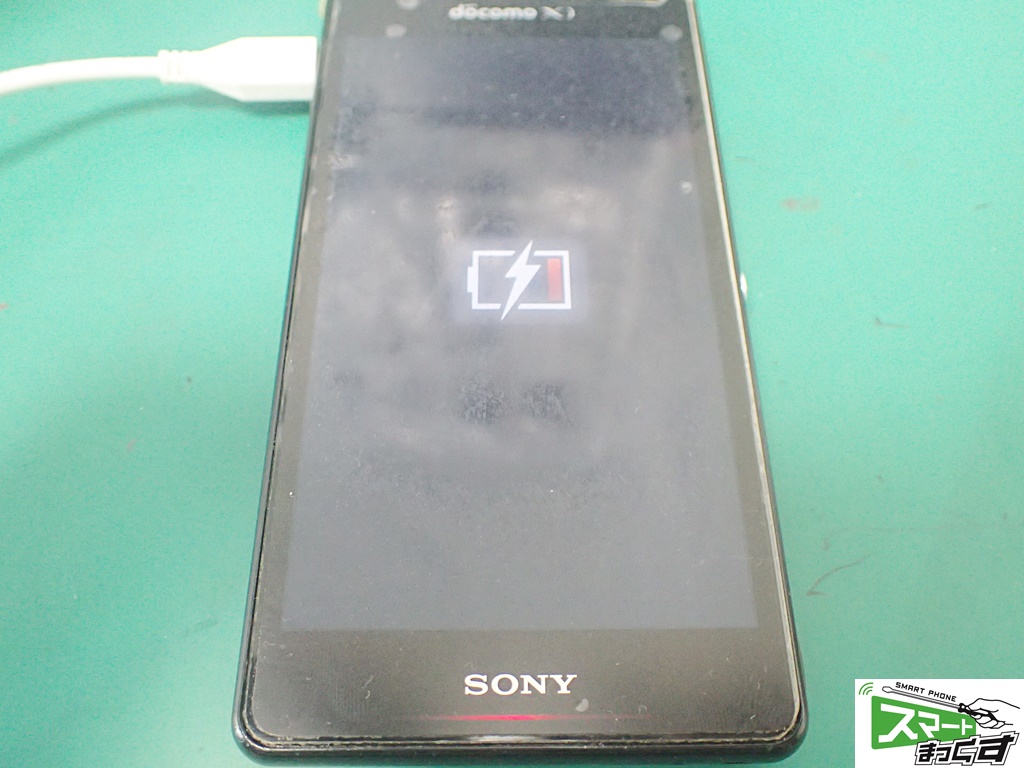

Xperia A SO-04E USBコネクタ修理完了
Xperia A SO-04E USBコネクタ修理完了

無事に修理が完了しました。
正常に充電量も増えていくことを確認し、動作も良好です。
USB周りはスマホで一番負担が大きい部分ではありますので、抜き差しを慎重にしたり、モバイルバッテリーに繋ぎながらカバンに入れたりするのは避けた方が長持ちします。

基板に直接USBコネクタが実装されているタイプのスマホは、修理を行っている業者様が少ないのが現状です。
スマートまっくすでは基板実装されているUSBコネクタやSIMスロット交換も対応しておりますので、お気軽にご相談下さいませ。
