AQUOS sense8の電源ボタンが反応しない(しづらい)症状の修理
電源ボタンが反応しなくなった/反応しづらい シャープ「AQUOS Sense8」
今回は電源ボタンが反応しなくなった/反応しづらいAQUOS sense8の修理事例のご紹介です。
少しづつ反応が悪くなり、とうとう電源ボタンが反応しなくなったとのことでお急ぎでのご依頼でした。
動作チェックのため店頭でも試してみますが、やはり反応がありません。

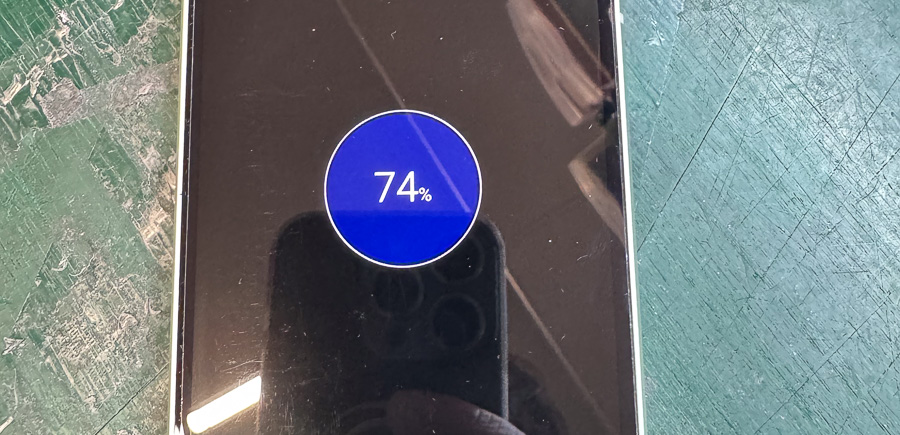

充電器を挿すと下の画像のように充電の反応はあるので本体は生きているようです。
お急ぎとのことなので早速作業を進めます。
早速分解をして内部調査を行います
内部調査のために早速分解を行います。
画面から分解する機種のため、慎重に画面を剥がし内部にアクセスします。
画面が剥がれたらインナーフレームや基板を取り出します。
次にバッテリーを取り外します。
電源ボタンパーツはバッテリーの側面に配置されているのでバッテリーを取り出さないとアクセスできません。

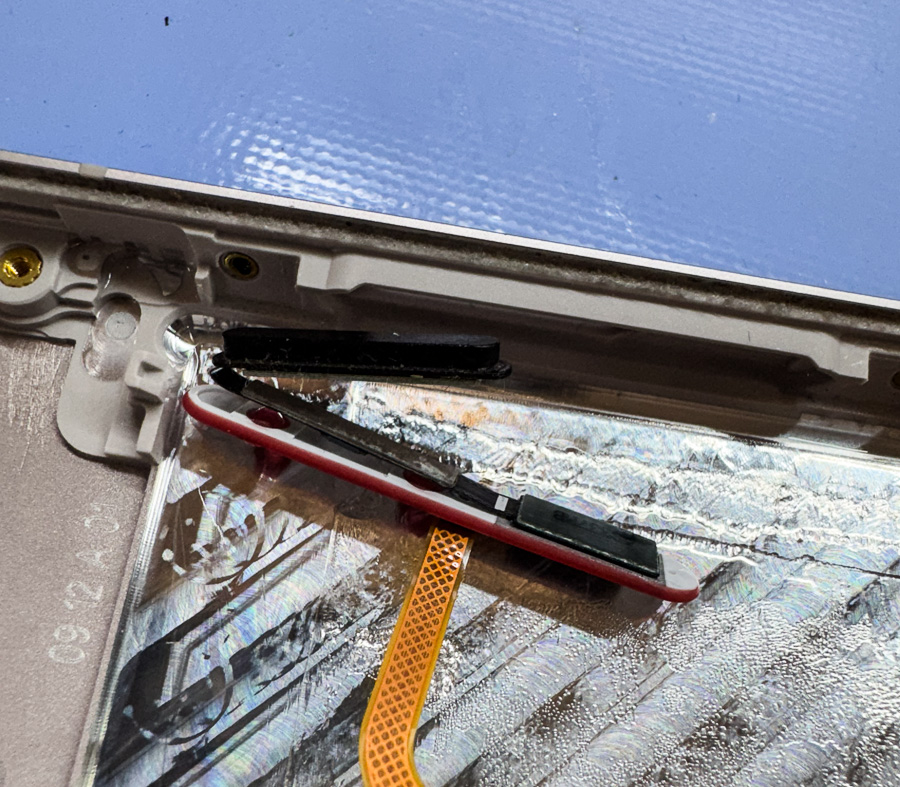

バッテリーを取り出せたらフレームのサイドに配置されている電源ボタンパーツを取り外します。これで事前の準備は完了です。
原因箇所の特定を行います
AQUOS sense8の電源ボタンパーツは少し回りくどい構造をしています。
具体的にはメイン基板→メインフレックスケーブル→USBサブボード→サブフレックスケーブル→電源ボタンパーツ
と複数のパーツを経由します。
通常、該当するパーツ在庫があればサクッと交換を行い改善ができますが、残念ながら今回はお急ぎのため部品の持ち合わせが無く、故障箇所を直接補修する方向で作業を進めています。
原因箇所の特定のために下画像のように回路の通過点であるUSBサブボードの一部パターンをショートさせたところ、問題なく電源が入りました。
消去法で考えると原因はその先にありそうです。
原因箇所の特定と補修
引き続きUSBサブボード以降を検査します。
基板を含め、複数のパーツをテスターで検査してみると電源ボタンのついているFPCケーブルに回路の断線があることがわかりました。
原因が分かればこっちのものです。
当店は普段からCPUの再実装など基板回路にまつわる様々な故障に対応しているため、今回のケースもサクッと該当箇所の補修を行います。※補修箇所は企業秘密です。
無事に修理完了です!
パーツを全て組み直し電源ボタンを押してみたところ無事に立ち上がりました!
壁紙も表示されたので内部データも問題なさそうです!
これで修理は完了です。
この度も修理のご依頼をいただき誠にありがとうございます。
AQUOS sense8の電源ボタン不良ですが、実は多くの故障事例があるようです。
今回の故障の特徴は「ボタンのクリック感はしっかり残っている」「ボタンを強く押さないと反応しないときがある」「徐々に反応しなくなった」「全く反応しない」といったものです。
通常電源ボタンの不良は「内部の金属カップが潰れた状態」もしくは「ボタンの軸折れ」などにより、押し心地が悪くなったり、クリック感が失われるなどして現れますが、今回は珍しく回路の破損でした。
覚えている限りではSHARPから10年ほど前に販売されていた、SH-01Fという機種の電源ボタン不良と症状が酷似しています。当店では当時からこの機種の電源ボタンを今回と同様の方法で多数修理していました。懐かしいですね、、、
なお当時から現在までSHARPの端末は細かなパーツの新品流通はあまり見られません。
そのため通常は同一の中古端末からパーツを取り出し、流用するという方法で修理を行いますが、一台仕入れるという関係から修理価格が高額となりやすい傾向があります。
そんな時こそスマートまっくすにお任せください。当店なら破損箇所を直接補修できるので比較的安価に、パーツが無くても迅速にご対応が可能です。同じ症状でお困りの場合は是非お気軽にお問い合わせ下さいませ。
作業の詳細 & 修理費用
| メーカー | SHARP(シャープ) |
| シリーズ | AQUOS |
| 機種名 | AQUOS sense8 |
| 故障内容 | 電源ボタンが反応しない/反応しづらい |
| 作業内容 | 電源ボタンパーツの回路補修 |
| 作業時間 | 即日〜 ※予約状況・混雑状況によって前後します。 |
| 修理料金 | 16,800円(税込) |
| 修理店舗 | [東京]代々木駅前店 |
